稳压器的工作原理

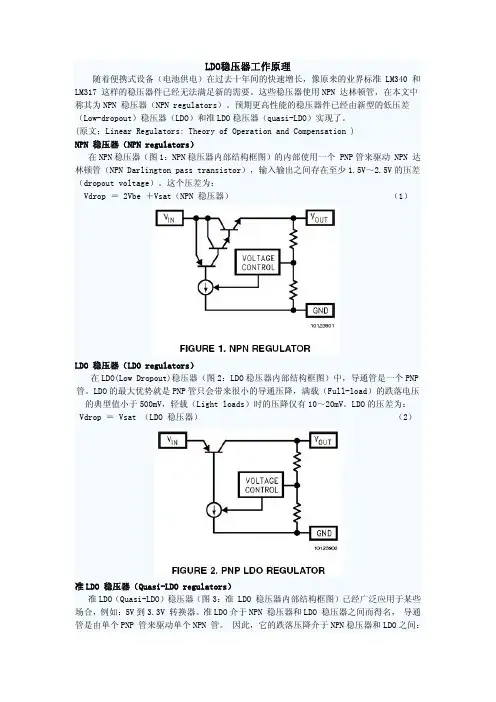

LDO稳压器工作原理

随着便携式设备（电池供电）在过去十年间的快速增长，像原来的业界标准 LM340 和

LM317 这样的稳压器件已经无法满足新的需要。这些稳压器使用NPN 达林顿管，在本文中

称其为NPN 稳压器（NPN regulators）。预期更高性能的稳压器件已经由新型的低压差

（Low-dropout）稳压器（LDO）和准LDO稳压器（quasi-LDO）实现了。

(原文：Linear Regulators: Theory of Operation and Compensation )

NPN 稳压器（NPN regulators）

在NPN稳压器（图1：NPN稳压器内部结构框图）的内部使用一个 PNP管来驱动 NPN 达

林顿管（NPN Darlington pass transistor），输入输出之间存在至少1.5V～2.5V的压差

（dropout voltage）。这个压差为：

Vdrop ＝ 2Vbe ＋Vsat（NPN 稳压器） （1）

LDO 稳压器（LDO regulators）

在LDO(Low Dropout)稳压器（图2：LDO稳压器内部结构框图）中，导通管是一个PNP

管。LDO的最大优势就是PNP管只会带来很小的导通压降，满载（Full-load）的跌落电压

的典型值小于500mV，轻载（Light loads）时的压降仅有10～20mV。LDO的压差为：

Vdrop ＝ Vsat （LDO 稳压器） （2）

准LDO 稳压器（Quasi-LDO regulators）

准LDO（Quasi-LDO）稳压器（图3：准 LDO 稳压器内部结构框图）已经广泛应用于某些

场合，例如：5V到3.3V 转换器。准LDO介于NPN 稳压器和LDO 稳压器之间而得名， 导通

管是由单个PNP 管来驱动单个NPN 管。 因此，它的跌落压降介于NPN稳压器和LDO之间： Vdrop＝Vbe＋Vsat （3）

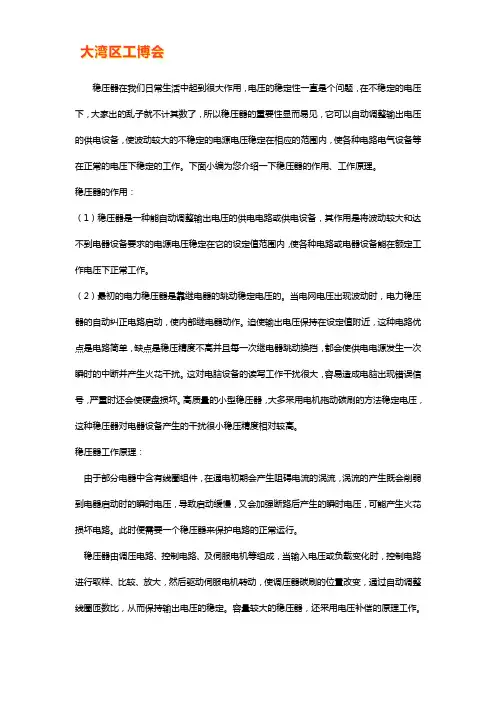

稳压器在我们日常生活中起到很大作用，电压的稳定性一直是个问题，在不稳定的电压下，大家出的乱子就不计其数了，所以稳压器的重要性显而易见，它可以自动调整输出电压的供电设备，使波动较大的不稳定的电源电压稳定在相应的范围内，使各种电路电气设备等在正常的电压下稳定的工作。下面小编为您介绍一下稳压器的作用、工作原理。

稳压器的作用：

（1）稳压器是一种能自动调整输出电压的供电电路或供电设备，其作用是将波动较大和达不到电器设备要求的电源电压稳定在它的设定值范围内，使各种电路或电器设备能在额定工作电压下正常工作。

（2）最初的电力稳压器是靠继电器的跳动稳定电压的。当电网电压出现波动时，电力稳压器的自动纠正电路启动，使内部继电器动作。迫使输出电压保持在设定值附近，这种电路优点是电路简单，缺点是稳压精度不高并且每一次继电器跳动换挡，都会使供电电源发生一次瞬时的中断并产生火花干扰。这对电脑设备的读写工作干扰很大，容易造成电脑出现错误信号，严重时还会使硬盘损坏。高质量的小型稳压器，大多采用电机拖动碳刷的方法稳定电压，这种稳压器对电器设备产生的干扰很小稳压精度相对较高。

稳压器工作原理：

由于部分电器中含有线圈组件，在通电初期会产生阻碍电流的涡流，涡流的产生既会削弱到电器启动时的瞬时电压，导致启动缓慢，又会加强断路后产生的瞬时电压，可能产生火花损坏电路。此时便需要一个稳压器来保护电路的正常运行。

稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。容量较大的稳压器，还采用电压补偿的原理工作。

扩展资料：

稳压器的功率：

1、稳压器所标输出功率是最大功率。家用电器的标称功率是指有功功率，而冰箱、空调、水泵等感性负载在启动瞬时间电流很大，因此电冰箱、空调、水泵按功率×（3～5倍）。

线性稳压器的工作原理及比较

一、线性稳压器的工作原理

线性稳压器是一种电子元件，用于将输入电压稳定在一个固定的输出电压上。它通过调整电路中的阻抗来实现电压的稳定。线性稳压器的工作原理可以分为三个主要步骤：输入电压的采样、误差放大和反馈控制。

1. 输入电压采样：线性稳压器首先对输入电压进行采样，以获取实际电压值。这通常通过一个电阻分压网络来实现，其中一个电阻连接到输入电压，另一个电阻连接到地。

2. 误差放大：采样后的电压与参考电压进行比较，产生一个误差信号。这个误差信号被放大器放大，以便能够控制输出电压。

3. 反馈控制：放大后的误差信号通过一个反馈回路传送给稳压器的控制端。这个信号与稳压器内部的参考电压进行比较，产生一个控制信号。稳压器根据控制信号调整输出电压，使其保持在一个稳定的水平上。

二、线性稳压器的比较

线性稳压器有很多不同的类型，每种类型都有其特点和适用范围。以下是几种常见的线性稳压器及其比较：

1. 简单线性稳压器（Series Linear Regulator，简称SLR）：

简单线性稳压器是最基本的线性稳压器类型，由一个功率晶体管和一个反馈电路组成。它的工作原理简单，成本低廉，但效率相对较低。它适用于低功率应用，如模拟电路和传感器。

2. 低压差线性稳压器（Low Dropout Regulator，简称LDO）： 低压差线性稳压器是一种特殊的线性稳压器，它能够在输入电压与输出电压之间保持很小的压差。这意味着它可以在输入电压接近输出电压的情况下正常工作，提供更高的效率。LDO适用于需要较高输出电流和较低输入电压的应用。

3. 开关稳压器（Switching Regulator）：

开关稳压器是一种比较先进的稳压器类型，它通过开关元件（如晶体管）来控制电路中的能量流动。开关稳压器的效率较高，能够提供更大的输出功率。然而，它的设计和调试相对复杂，成本也较高。开关稳压器适用于高功率和高效率要求的应用，如电源管理和电动车辆。

tl431并联稳压限流电阻损坏

深入了解TL431并联稳压限流电阻损坏的原因和解决方法，需要从电阻损坏的原因、TL431稳压器的工作原理、限流电阻的功能和损坏修复方法等方面进行全面解析。本文将从这几个方面进行详细阐述，以帮助读者更深入地理解TL431并联稳压限流电阻损坏问题。

第一部分：电阻损坏的原因

1.过载电流

TL431稳压器并联稳压限流电阻的主要作用是限制输出电流，防止过载损坏电路。当输出电流超过电阻能够承受的极限时，限流电阻会受到过热的影响，从而导致电阻损坏。

2.负载短路

如果外部负载出现短路情况，电阻将承受过大的电流，导致过热损坏。

3.运行环境 TL431并联稳压限流电阻所处的环境温度、潮湿度等因素也可能影响其工作和寿命，长期在恶劣环境中工作，也容易加速电阻的老化和损坏。

第二部分：TL431稳压器的工作原理

为了更好地理解TL431并联稳压限流电阻的损坏问题，我们需要先了解一下TL431稳压器的工作原理。

TL431是一种带有比较器的稳压器，主要由比较器、参考电压源、误差放大器和输出级组成。它能够通过比较输入和参考电压，并根据比较结果来调整输出电流，以稳定输出电压。

限流电阻则是在TL431并联稳压器的输出端串联连接，它的主要功能是限制输出电流，防止负载电流过大，保护电路不受损坏。

第三部分：限流电阻的功能

限流电阻的作用主要体现在以下几个方面：

1.限制输出电流

限流电阻能够根据负载的变化，限制输出电流在一定范围内，防止电路过载，保护电路的稳定工作。 2.调节输出电压

限流电阻和TL431稳压器共同工作，能够帮助调节输出电压，使其在正常范围内保持稳定。

3.保护电路

限流电阻在负载短路或过载时，能够限制输出电流，起到保护电路的作用，避免损坏。

第四部分：损坏修复方法

当我们发现TL431限流电阻损坏时，我们可以采取以下一些方法进行修复：

1.更换损坏的限流电阻

当限流电阻由于过载或短路导致损坏时，我们可以先检查并确认电阻的型号和参数，然后更换为符合要求的新电阻。
