阐述泥浆护壁钻孔灌注桩的施工工艺流程及施工要点

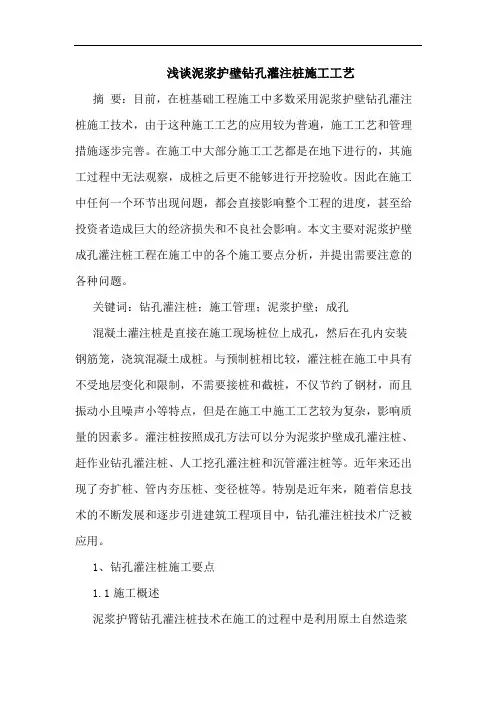

浅谈泥浆护壁钻孔灌注桩施工工艺

摘 要：目前，在桩基础工程施工中多数采用泥浆护壁钻孔灌注桩施工技术，由于这种施工工艺的应用较为普遍，施工工艺和管理措施逐步完善。在施工中大部分施工工艺都是在地下进行的，其施工过程中无法观察，成桩之后更不能够进行开挖验收。因此在施工中任何一个环节出现问题，都会直接影响整个工程的进度，甚至给投资者造成巨大的经济损失和不良社会影响。本文主要对泥浆护壁成孔灌注桩工程在施工中的各个施工要点分析，并提出需要注意的各种问题。

关键词：钻孔灌注桩；施工管理；泥浆护壁；成孔

混凝土灌注桩是直接在施工现场桩位上成孔，然后在孔内安装钢筋笼，浇筑混凝土成桩。与预制桩相比较，灌注桩在施工中具有不受地层变化和限制，不需要接桩和截桩，不仅节约了钢材，而且振动小且噪声小等特点，但是在施工中施工工艺较为复杂，影响质量的因素多。灌注桩按照成孔方法可以分为泥浆护壁成孔灌注桩、赶作业钻孔灌注桩、人工挖孔灌注桩和沉管灌注桩等。近年来还出现了夯扩桩、管内夯压桩、变径桩等。特别是近年来，随着信息技术的不断发展和逐步引进建筑工程项目中，钻孔灌注桩技术广泛被应用。

1、钻孔灌注桩施工要点

1.1施工概述

泥浆护臂钻孔灌注桩技术在施工的过程中是利用原土自然造浆

浆液进行护臂，通过循环泥浆将被钻头切下的土块携带排除孔外成孔，然后安装绑扎好的钢筋笼，导管法水下关注混凝土成桩。在钻孔灌注桩施工中，钻孔的垂直度和泥浆质量是影响施工质量的关键，同时也是施工效率和施工成本的主要衡量标准。在施工的过程中首先必须认真研究施工设计图纸，对施工中存在的各种问题和环节进行严格分析，随时对各种施工环节进行控制和处理，对其中发现的各种因素缺陷进行分析，及时的纠正和更改，避免施工中出现质量隐患。在不均匀地层中钻孔时，为了保证钻孔灌注桩技术的施工速度和效益，一般都采用自重较大的钻机和刚度较大的钻杆作为主要的设备和施工措施。

泥浆护壁钻孔灌注桩施工工艺流程及技术要点

下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！

Download tips: This document is carefully compiled by this editor. I hope

that after you download it, it can help you solve practical problems. The

document can be customized and modified after downloading, please adjust

and use it according to actual needs, thank you! In addition, this shop provides

you with various types of practical materials, such as educational essays, diary

appreciation, sentence excerpts, ancient poems, classic articles, topic

composition, work summary, word parsing, copy excerpts, other materials and

so on, want to know different data formats and writing methods, please pay

attention!

《泥浆护壁钻孔灌注桩施工工艺流程及技术要点》

简述泥浆护壁成孔灌注桩的施工工艺

泥浆护壁成孔灌注桩的施工工艺主要包括以下几个步骤：

1. 桩位测量：根据设计要求和施工图纸确定桩位，并使用测量仪器进行准确的测量和定位。

2. 钻孔准备：在桩位上进行钻孔，常用的钻孔方式包括旋挖钻孔和冲洗钻孔。钻孔直径和深度根据设计要求确定。

3. 悬臂钻孔：在进行钻孔时，采用悬臂钻孔的方式，即钻杆在孔内悬挂下降，旋转钻孔时同时进行土壤或岩石的取样，以便进行地质勘测并进行分析。

4. 泥浆护壁：在进行钻孔的同时，使用泥浆循环系统进行泥浆护壁。泥浆护壁主要目的是防止钻孔塌方、控制地层水位、冷却钢套管等。

5. 钻孔结束： 完成钻孔后，使用钻孔机械设备将钻杆从孔口上拉出，并同时进行松土和冲刷，保证钻孔的质量。

6. 钢筋布置：将钢筋按照设计图纸和要求进行布置，确保钢筋能够充分发挥桩体的承载能力。

7. 桩身灌注： 在钢筋布置完毕后，使用泵车将混凝土灌注至钻孔中，灌注时要注意均匀灌注、不出现空洞、捣实等问题。

8. 合理养护：在灌注完成后，对灌注桩进行合理的养护，保证混凝土能够充分发展强度。

以上就是泥浆护壁成孔灌注桩的施工工艺的简要描述。施工过程中需要严格按照设计要求和规范进行操作，确保桩的质量和安全。

- 1 - 钻孔灌注桩施工工艺及注意事项

钻孔桩基础施工简便、操作易掌握、设备投入一般不是很大,因而,无论在铁路、公路、水利水电等大型建设,还是在各类房屋及民用建筑中都得到了广泛应用。钻孔桩是在泥浆护壁条件下，利用机械钻进形成桩孔,采用导管法灌注水下混凝土的施工方法。钻孔、灌注混凝土都是在水下进行，工程质量只能通过科学的过程控制和完工后的仪器检测来确认.因而，对作业人员的操作熟练程度、工艺水平都有较高的要求.如何有效地避免钻孔过程中出现钻头掉落和灌注水下混凝土过程中发生断桩等现象,杜绝混凝土夹碴、不均匀的质量弊病，发生施工质量问题后如何恰如其分地处理以保证整个工程的质量是工程界一直在研究而又未能彻底解决的问题,因此要正确掌握钻孔灌注桩施工工艺。

施工工艺

一、准备工作

（一）场地平整

施工前用推土机平整场地，消除杂物，并夯填细土，以防钻机在钻进过程中发生不均匀沉降，同时对施工用水、泥浆池位置做统一的安排。桥涵的桩基由测量工程师编写测量放样方案，并经监理工程师认可,实地放样与监理工程师复检后，开始埋设护筒。

（二）材料机械准备

合理安排施工进度计划,准备充足的合格原材料，调试设备,确保机械性能良好.

（三）试验目的

1.检验砼的配合比、坍落度、强度、和易性及凝固时间等指标是否满足施工要求.

2.检验施工设备人员及选定的施工工艺是否满足要求。

3。检验钻进速度、提钻速度等是否满足要求。

4。检验泥浆的各项指标是否满足要求。

5。 确定最佳灌注时间、灌注速度和安放钢筋笼工序结合的时间.

二、施工工艺

(一）工艺流程

- 2 - 测量放样→设置护桩→埋设钢护筒→钻孔→成孔检测→清孔→吊放钢筋笼→安装砼导管→灌筑砼→破桩头→成品检测。

以上所有流程须经监理全过程监控。

（二)施工方法及施工要点

1、测量放样及埋设桩位

（1)施工前先修便道,使施工机具顺利进出,能保证钻机在施工中平稳。然后根据设计提供的导线点(经导线复测闭合后）及水准点用全站仪和水准仪定位，桥墩中线在桥轴线方向上的位置中误差不应大于±15cm,成排成列放样，放样后用钢尺校核。
