泥浆护壁钻孔灌注桩施工工艺流程及技术要点

钻孔灌注桩施工工艺

1． 工艺概述

钻孔灌注桩时采用不同的钻孔方法，在地层中按要求形成一定形状（断面）的井孔，达到设计高程后，将钢筋骨架吊入井孔中，再灌筑混凝土，成为桩基础的一种工艺。钻孔灌注桩由于其施工速度快，质量稳定，受气候影响小，因而被普遍采用。钻孔灌注桩施工前得准备工作十分重要，只有条件充分才能保证施工顺利进行。

2． 作业内容

钻孔灌注桩的主要内容有桩位放样、场地平整、下沉、埋设护筒、桩架竖立、钻

机就位、泥浆制备、钻进、制作安装钢筋骨架、清孔、灌注水下混凝土、拔出护筒等。

3． 适用范围

钻孔灌注桩按成孔工艺和成孔机械不同分为：正循环钻孔灌注桩、反循环钻孔灌注桩、钻孔扩底灌注桩和冲击成孔灌注桩。其适用范围如下：

1）正循环钻孔灌注桩适用于粘性土、砂土、强风化、中等到微风化岩石。可用于桩径小于1.5m、孔深一般≤50m场地。

2）反循环钻孔灌注桩适用于粘性土、砂土、细粒碎石土及强风化、中等-微风化岩石，可用于桩径小于2.0m，孔深孔深一般≤60m的场地。

3）钻孔扩底灌注桩适用于粘性土、砂土、细粒碎石土、全风化、强风化、中等风化岩石时，孔深一般≤40m。

4）冲击成孔灌注桩适应于粘性土、砂土、碎石土和各种岩层。对厚砂层软塑～流塑状态的淤泥及淤泥质土应慎重使用。

4、施工准备

4.1 技术准备

1）组织有关人员认真学习熟悉场地岩土工程勘察资料和工程设计文件，收集地下障碍物等资料。

2）会同有关单位进行设计图纸会审。

3）编制和报审施工组织设计或施工方案。

4）向项目管理人员和施工人员进行工程施工质量技术交底和安全技术、环境保护、文明施工交底。

5）进行建筑控制点、轴线测量和桩位施放。

4.2 现场准备 1）平整施工场地，修筑临时施工道路，接通水源、接通电源及架设电线电缆。

2）修筑施工及生活临时设施，修筑泥浆池、循环槽等，修筑混凝土搅拌站钢筋加工场。合理进行施工平面布置。

4.3 机械设备准备

泥浆护壁成孔灌注桩(施工工艺)

泥浆护壁成孔灌注桩是一种常见的基础工程技术。以下是该技术的施工准备、钻孔作业及清孔、钢筋笼的制作及吊装和灌注水下混凝土的过程。

施工准备阶段，首先需要对场地进行平整，清除杂物并夯实地面。同时要准备好泥浆沟池、沉淀池和检测设备。接着进行测量放线，确定钻孔桩的位置和护桩的布置。安装钻机前，还需进行护筒的埋设，采用δ≥6mm的钢板卷制护筒，并用粘土填筑夯实。拌制泥浆时，要根据现场试验确定所需粘土和膨润土的掺量，确保泥浆质量达到规范要求。最后，钻机就位前还需检查底座和顶端的平衡，以及钻头中心与钻孔桩的中心偏差是否超过2cm。

钻孔作业及清孔阶段，首先在孔内灌注泥浆，然后采用低冲程进行开孔。在确认位置、垂直度等符合标准后，正常进行钻进。钻孔作业要连续进行，结合地质情况，正常钻进采用中冲程进行。在钻至岩层变化处时，为防止偏孔，用低冲程钻进。成孔后，采用检孔器检孔，以确保孔底符合标准。成孔后，要及时对桩孔的中心位置、孔径倾斜度、孔深等进行测定，符合设计和规范要求后，采用换浆法立即进行清孔。

钢筋笼的制作及吊装阶段，钢筋笼在现场加工场地分段制作，采用箍筋成型的方法。在每段钢筋笼两端及中部加强箍筋内围标记主筋位置，把主筋依次与它们焊牢，然后再绑扎螺旋箍筋，并按设计在钢筋笼主筋上焊接定位筋。在下笼时，要对准孔位慢放、徐落，防止碰撞孔壁而引起塌孔。钢筋笼接长采用单面搭接焊，做到上下节焊接主筋同轴线。钢筋焊接接头要相互错开，同一截面内焊接接头数不超过总钢筋数量的50%。下笼到位后，还需检查顶面和底标高，其偏差不得大于5cm，笼中心平面位置偏差不得大于2cm。检查调整合格后牢固定位，防止砼灌注过程中浮笼。

灌注水下混凝土阶段，砼灌注导管采用带有螺纹丝扣的快速接头的φ300mm无缝钢管。使用前进行水密、承压和接头抗拉试验，并逐节编号。导管底端到孔底距离控制在0.25～0.4m之间。在灌注过程中，要注意控制灌注速度和砼的流动性，确保砼灌注质量符合规范要求。最后，要及时对灌注孔进行清理，确保孔内混凝土密实。 在进行砼灌注前，需要先检测孔底沉淀物的厚度。如果发现沉淀厚度超过规范要求，就需要进行二次清孔，直到达到要求为止。同时，需要精确计算封底砼的用量，确保一次备足，以保证首批砼入孔后，导管埋入砼中的深度不小于1m。水下砼需要连续灌注，以保证桩内砼面上升速度≥2.5m/h。导管采用25T吊机及时提升，提升时不得碰撞钢筋笼。同时，需要设专人测量、记录导管埋入砼深度，以保证正常灌注中埋深为2～6m，以防止断桩的发生。为保证桩头砼质量，灌注的桩顶高出设计0.5m以上。

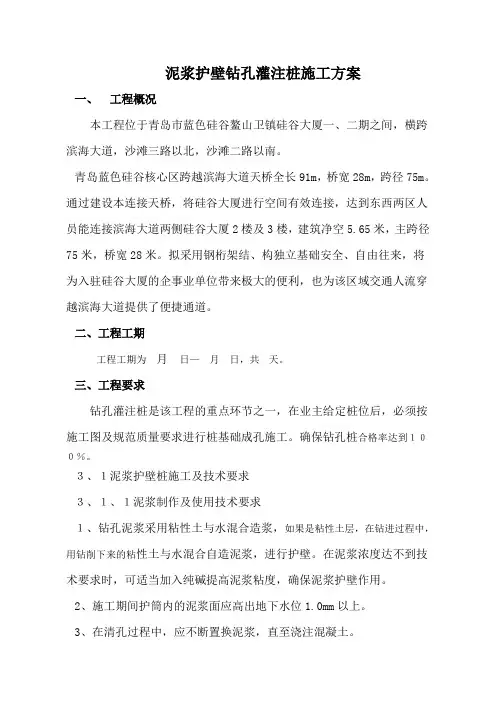

泥浆护壁钻孔灌注桩施工方案

一、 工程概况

本工程位于青岛市蓝色硅谷鳌山卫镇硅谷大厦一、二期之间，横跨滨海大道，沙滩三路以北，沙滩二路以南。

青岛蓝色硅谷核心区跨越滨海大道天桥全长91m，桥宽28m，跨径75m。通过建设本连接天桥，将硅谷大厦进行空间有效连接，达到东西两区人员能连接滨海大道两侧硅谷大厦2楼及3楼，建筑净空5.65米，主跨径75米，桥宽28米。拟采用钢桁架结、构独立基础安全、自由往来，将为入驻硅谷大厦的企事业单位带来极大的便利，也为该区域交通人流穿越滨海大道提供了便捷通道。

二、工程工期

工程工期为 月 日— 月 日，共 天。

三、工程要求

钻孔灌注桩是该工程的重点环节之一，在业主给定桩位后，必须按施工图及规范质量要求进行桩基础成孔施工。确保钻孔桩合格率达到１００％。

３、１泥浆护壁桩施工及技术要求

３、１、１泥浆制作及使用技术要求

１、钻孔泥浆采用粘性土与水混合造浆，如果是粘性土层，在钻进过程中，用钻削下来的粘性土与水混合自造泥浆，进行护壁。在泥浆浓度达不到技术要求时，可适当加入纯碱提高泥浆粘度，确保泥浆护壁作用。

2、施工期间护筒内的泥浆面应高出地下水位1.0mm以上。

3、在清孔过程中，应不断置换泥浆，直至浇注混凝土。 4、废泥浆和钻渣的处理。本次施工采取把废泥浆中的土屑粗粉杂质等钻渣清除后，重新利用，以降低工程成本。把无法利用废泥浆和钻渣放入沉淀池中，进行自然脱水后运至指定弃土堆场

3、1、2 护筒设置

1、护筒采用直径为1.7m钢筒，高1.5m.。

2、护筒埋设应准确、稳定。护筒中心应与桩位中心线重合。平面允许误差为25mm;坚直线倾斜不大于1%H。

3、护筒采用钻机埋设法。在挖掘过程中，如遇石头或其它障碍物，应及时通知甲方清除，以免延误工期，护筒底部和周围所填粘质土分层夯实。

4护筒埋设深度应根据设计要求或桩位的实际地质情况确定。护筒高度宜高出地面0.3m。

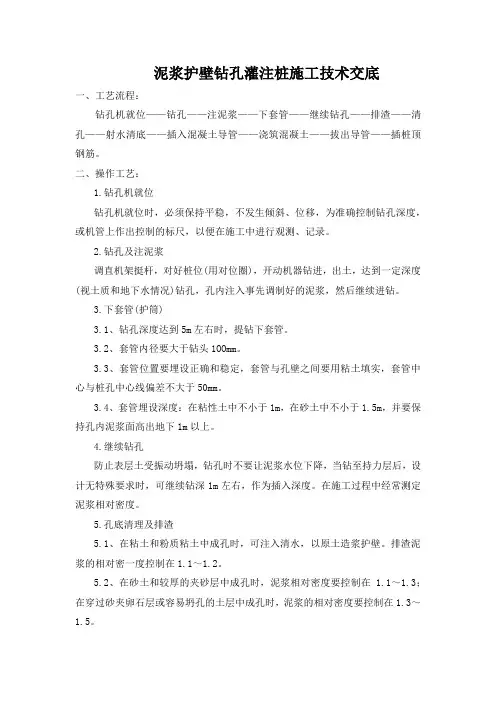

泥浆护壁钻孔灌注桩施工技术交底

一、工艺流程：

钻孔机就位——钻孔——注泥浆——下套管——继续钻孔——排渣——清孔——射水清底——插入混凝土导管——浇筑混凝土——拔出导管——插桩顶钢筋。

二、操作工艺：

1.钻孔机就位

钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，或机管上作出控制的标尺，以便在施工中进行观测、记录。

2.钻孔及注泥浆

调直机架挺杆，对好桩位(用对位圈)，开动机器钻进，出土，达到一定深度(视土质和地下水情况)钻孔，孔内注入事先调制好的泥浆，然后继续进钻。

3.下套管(护筒)

3.1、钻孔深度达到5m左右时，提钻下套管。

3.2、套管内径要大于钻头1OOmm。

3.3、套管位置要埋设正确和稳定，套管与孔壁之间要用粘土填实，套管中心与桩孔中心线偏差不大于50mm。

3.4、套管埋设深度：在粘性土中不小于1m，在砂土中不小于1.5m，并要保持孔内泥浆面高出地下1m以上。

4.继续钻孔

防止表层土受振动坍塌，钻孔时不要让泥浆水位下降，当钻至持力层后，设计无特殊要求时，可继续钻深1m左右，作为插入深度。在施工过程中经常测定泥浆相对密度。

5.孔底清理及排渣

5.1、在粘土和粉质粘土中成孔时，可注入清水，以原土造浆护壁。排渣泥浆的相对密一度控制在1.1～1.2。

5.2、在砂土和较厚的夹砂层中成孔时，泥浆相对密度要控制在1.1～1.3；在穿过砂夹卵石层或容易坍孔的土层中成孔时，泥浆的相对密度要控制在1.3～1.5。 6.吊放钢筋笼：钢筋笼放前要绑好砂浆垫块；吊放时要对准孔位，吊直扶稳，缓慢下沉，钢筋笼放到设计位置时，要立即固定，防止上浮。

7.射水清底

在钢筋笼内插入混凝土导管(管内有射水装置)，通过软管与高压泵连接，开动泵水即射出。射水后孔底的沉渣即悬浮于泥浆之中。

8.浇筑混凝土

停止射水后，要立即浇筑混凝土，随着混凝土不断增高，孔内沉渣将浮在混凝土上面，并同泥浆一同排回贮浆槽内。
