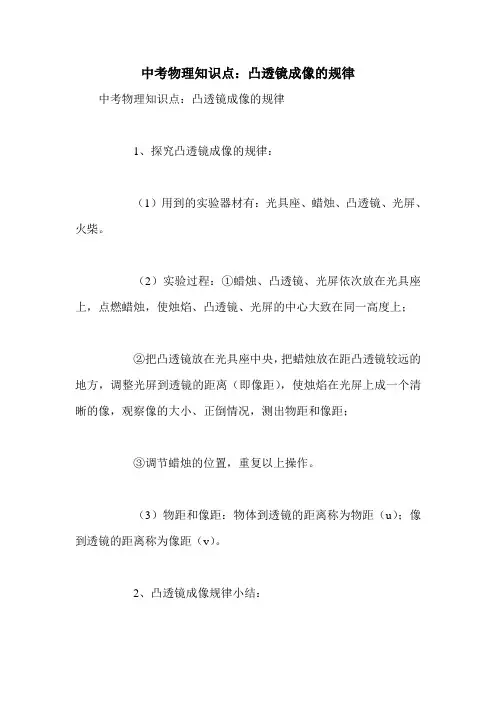

中考物理知识点：凸透镜成像的规律
中考物理知识点：凸透镜成像的规律
1、探究凸透镜成像的规律：
（1）用到的实验器材有：光具座、蜡烛、凸透镜、光屏、火柴。
（2）实验过程：①蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度上；
②把凸透镜放在光具座中央，把蜡烛放在距凸透镜较远的地方，调整光屏到透镜的距离（即像距），使烛焰在光屏上成一个清晰的像，观察像的大小、正倒情况，测出物距和像距；
③调节蜡烛的位置，重复以上操作。
（3）物距和像距：物体到透镜的距离称为物距（u）；像到透镜的距离称为像距（v）。
2、凸透镜成像规律小结：
U2f时2fvf像缩小倒立实像；u=2f时v=2f等大倒立实像；2fuf时v2f放大倒立实像；（实像上下相反，左右相反）u=f不成像光屏上有一光斑；uf成放大正立的虚像。
凸透镜成像规律记忆：一焦分虚实，二焦分大小；物近像远像变大，物远像近像变小。
3凸透镜挡住一部分，像是完整的变暗的。若像成在屏的上方，可以向上移动光屏，或向上移动蜡烛，或向下移动凸透镜。
第 1 页 共 20 页 专题35 凸透镜成像规律与应用
凸透镜成像规律及应用是初中物理中重难点之一，也是各省市中考必考考点之一。凸透镜考查较为难些，有时还以多选的形式出现，综合考查整章内容，具有较高的选拔功能。
一、 凸透镜成像规律：
1、凸透镜静态成像规律
物距(u) u>2f u=2f f
像距(v) f2f
不成像 v>u
正倒 倒立 倒立 倒立 正立
大小 缩小 等大 放大 放大
虚实 实像 实像 实像 虚像
应用 照相机、
摄像机 测焦距 幻灯机、电影机、投影仪 强光聚焦手电筒、平行光线 放大镜
特点 二倍焦距分大小 一倍焦距分虚实
物像位
置关系 物像异侧 物像异侧 物像异侧 物像同侧
成像
作图
也可以结合下图记忆：
例题1 （2021上海）凸透镜成像，焦距是 10 厘米，蜡烛和凸透镜之间的距离是 35 厘米，能成像的性质是（ ）
A．放大实像 B．放大虚像 C．等大实像 D．缩小实像
【答案】D。
【解析】凸透镜焦距是 10 厘米，蜡烛和凸透镜之间的距离是 35 厘米，物距大于二倍焦距，考点透视
迷津点拨与点对点讲练
第 2 页 共 20 页 根据凸透镜成像规律可知，此时成倒立、缩小的实像，选D。
【点拨】已知物距、像距或成像性质中的任意一项，都可以判断其他两项。另外，已知物距和像距的关系（常常以图的形式已知），也可以判断像的性质，u>v，成倒立、缩小的实像；当u
对点练：（2021江苏苏州高新区实验初级中学三模）小明将蜡烛、凸透镜和光屏调到如图所示位置时，在光屏上得到了一个清晰的像，这个像一定是______（选填“放大”、“缩小”或“等大”）的。若将凸透镜向右移动______cm，屏上即可再次成清晰的像。
【答案】放大 15。
【解析】当如图位置时，物距u=25cm，像距v=40cm，u
2、凸透镜成像动态规律：
（1）透镜位置不变，移动蜡烛、光屏：
凸透镜成像规律的中考物理知识点总结
凸透镜成像规律的中考物理知识点总结
探究凸透镜成像规律
实验：从左向右依次放置蜡烛、凸透镜、光屏。1、调整它们的位置，使三者在同一直线（光具座不用）；2、调整它们，使烛焰的中心、凸透镜的中心、光屏的中心在同一高度。
凸透镜成像规律：
物距（u） 像距( υ ) 像的性质 应用
u > 2f f<υ<2f 倒立缩小实像 照相机
u = 2f υ= 2f 倒立等大实像 （实像大小转折）
f< u<2f>2f 倒立放大实像 幻灯机
u = f 不成像 （像的虚实转折点）
u < f υ> u 正立放大虚像 放大镜
凸透镜成像规律口决记忆法
口决一："一焦（点）分虚实，二焦（距）分大小；虚像同侧正；实像异侧倒，物远像变小"。
口决二：
物远实像小而近，物近实像大而远，
如果物放焦点内，正立放大虚像现；
幻灯放像像好大，物处一焦二焦间，
相机缩你小不点，物处二倍焦距远。
口决三：
凸透镜，本领大，照相、幻灯和放大；
二倍焦外倒实小，二倍焦内倒实大；
若是物放焦点内，像物同侧虚像大；
一条规律记在心，物近像远像变大。
注1：为了使幕上的.像"正立"（朝上），幻灯片要倒着插。
注2：照相机的镜头相当于一个凸透镜，暗箱中的胶片相当于光屏，我们调节调焦环，并非调焦距，而是调镜头到胶片的距离，物离镜头越远，胶片就应靠近镜头。
中考物理考点：凸透镜成像的规律
凸透镜成像时几个名词：
名称 概念 说明
物距 物体到凸透镜的距离 用u来表示
像距 像到凸透镜的距离 用v来表示
焦距 焦点到凸透镜光心的距离 用f来表示
正立或倒立 像和物体上下、左右均一致为正立的像；像和物体上下颠倒、左右互换为倒立的像 相对于物体而言，虚像总是正立的，实像总是倒立的
放大或缩小 像的大小大于物体大小的为放大的像；等于物体大小的为等大的像；小于物体大小的为缩小的像 可以通过比较像距和物距来判断：若像距大于物距，则是放大的像；若像距等于物距， 则是等大的像；若像距小于物距，则是缩小的像
实像或虚像 实像是由实际光线相交而成的像，虚像是由实际光线的反向延长线相交而成 实像既能用光屏承接，又可以用眼睛看到，虚像只能用眼睛看到，不能用光屏承接；实像总是倒立的，虚像总是正立的
凸透镜成像的规律
物距u 像的特点
像距v 应用
与物位置 倒正 大小 虚实
u>2f 异侧 倒立 缩小 实像 f
u=2f 异侧 倒立 等大 实像 v=2f
f2f 投影仪
u=f / / / / / 探照灯
U
说明：
(1)凸透镜所成的实像必倒立，且物与像分居透镜的两侧，可以是放大的、等大的或缩小的；成虚像必正立，且物与像位于透镜的同侧，一定是放大的。
(2)物体沿主光轴移动，像也沿主光轴移动。对于实像来说，物体向靠近镜的方向移，像向远离镜的方向移，且像越来越大。对虚像来说，物向镜移，像也向镜移，且像越来越小。
(3)物体的物距一定，垂直主光轴向上、向下或向左、向右移动时，虚像的移动方向跟物体移动方向是一致的，但实像的移动方向跟物体移动方向恰好相反。即物向上移，像要向下移；物向左移，像要向右移。
(4)透镜一部分被遮挡，这部分不透光，其余仍透光，仍生成完整的像，只不过像变暗些。透镜破裂后去掉一部分，就相当于遮挡了一部分，像大小、位置不变，只是变暗些。
凸透镜成像的实验；
