伺服电机的工作原理

直流伺服电机的工作原理

直流伺服电机的工作原理是通过直流电源提供的电流来产生磁场，进而实现转动。其具体工作原理可以分为以下几个步骤：

1. 磁场产生：直流伺服电机内部配备永磁体或电磁线圈，通过通电产生磁场。永磁体通常由稀土磁铁等材料制成，电磁线圈则通过涂布绕制或插绕在电机的转子和定子之间。

2. 当电机接通电源时，电流通过电磁线圈流过，产生磁场。根据电磁感应定律，磁场会产生一个垂直于电流方向和磁场方向的力矩，这个力矩会使电机开始转动。

3. 电机控制：为了使电机能够实现精确的转动控制，需要使用电机控制器。控制器通常会测量电机的速度和位置，并根据设定的目标值调整电机的输出，以便实现准确的转动。

4. 反馈控制：为了能够实现闭环控制，直流伺服电机通常会根据反馈信号进行调整。通过使用编码器或其他类型的位置传感器来测量电机的位置和速度，控制器可以实时监控电机的运动状态，并根据需要对电机的输出进行调整。

总的来说，直流伺服电机的工作原理可以归结为通过控制电流产生磁场，利用磁场力矩驱动电机转动，并使用控制器对电机进行自动化控制。这种工作原理使得直流伺服电机在许多自动化和精密控制应用中被广泛使用。

伺服电机的工作原理

伺服电机是一种常见的电动机，其工作原理基于反馈控制系统。它通常由电机、编码器、控制器和电源组成。在工作过程中，控制器接收编码器的反馈信号，并根据设定的目标位置或速度来控制电机的运动。

伺服电机的工作原理可以分为三个主要步骤：反馈信号获取、误差计算和控制信号输出。

1. 反馈信号获取：

伺服电机中的编码器用于获取电机的实际位置或速度信息。编码器通过测量旋转轴的转动角度或线性位移来生成脉冲信号。这些脉冲信号经过解码后，可以得到电机的实际位置或速度值。

2. 误差计算：

控制器通过将编码器的反馈信号与设定的目标位置或速度进行比较，计算出误差值。误差值表示电机当前的偏离程度。通常，误差值越小，电机的运动越接近目标位置或速度。

3. 控制信号输出：

控制器根据误差值计算出控制信号，该信号通过放大器放大后送入电机。控制信号的作用是调整电机的转矩或速度，使其朝着目标位置或速度靠近。放大器可以根据控制信号的大小来调整电机的输出功率，以满足实际应用的需求。

伺服电机的工作原理可以通过以下示意图来描述：

[示意图] 在实际应用中，伺服电机可以实现精确的位置或速度控制。例如，在机床上，伺服电机可以驱动刀具进行精确的切削操作。在机器人领域，伺服电机可以控制机器人的关节运动，实现精准的姿态调整。

总结：

伺服电机是一种基于反馈控制系统的电动机。它通过接收编码器的反馈信号，计算误差并输出控制信号来实现精确的位置或速度控制。伺服电机在工业自动化、机床、机器人等领域有着广泛的应用。通过了解伺服电机的工作原理，我们可以更好地理解和应用这一技术。

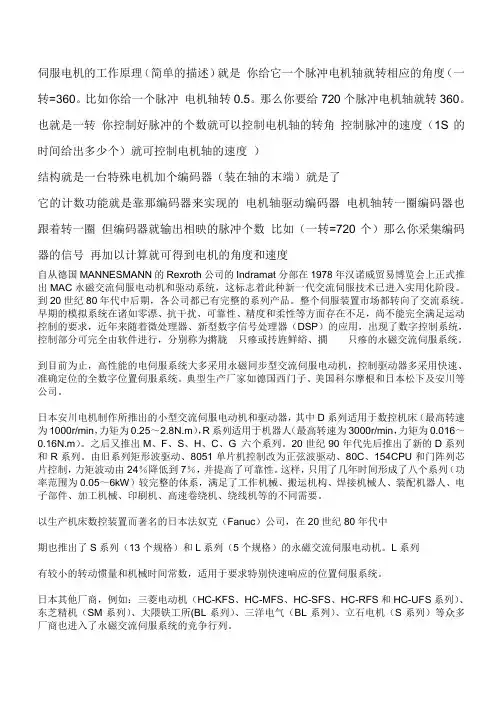

伺服电机的工作原理（简单的描述）就是 你给它一个脉冲电机轴就转相应的角度（一转=360。比如你给一个脉冲 电机轴转0.5。那么你要给720个脉冲电机轴就转360。也就是一转 你控制好脉冲的个数就可以控制电机轴的转角 控制脉冲的速度（1S的时间给出多少个）就可控制电机轴的速度 ）

结构就是一台特殊电机加个编码器（装在轴的末端）就是了

它的计数功能就是靠那编码器来实现的 电机轴驱动编码器 电机轴转一圈编码器也跟着转一圈 但编码器就输出相映的脉冲个数 比如（一转=720个）那么你采集编码器的信号 再加以计算就可得到电机的角度和速度

自从德国MANNESMANN的Rexroth公司的Indramat分部在1978年汉诺威贸易博览会上正式推出MAC永磁交流伺服电动机和驱动系统，这标志着此种新一代交流伺服技术已进入实用化阶段。到20世纪80年代中后期，各公司都已有完整的系列产品。整个伺服装置市场都转向了交流系统。早期的模拟系统在诸如零漂、抗干扰、可靠性、精度和柔性等方面存在不足，尚不能完全满足运动控制的要求，近年来随着微处理器、新型数字信号处理器（DSP）的应用，出现了数字控制系统，控制部分可完全由软件进行，分别称为摪胧只瘮或抟旌鲜綌、撊只瘮的永磁交流伺服系统。

到目前为止，高性能的电伺服系统大多采用永磁同步型交流伺服电动机，控制驱动器多采用快速、准确定位的全数字位置伺服系统。典型生产厂家如德国西门子、美国科尔摩根和日本松下及安川等公司。

日本安川电机制作所推出的小型交流伺服电动机和驱动器，其中D系列适用于数控机床（最高转速为1000r/min，力矩为0.25～2.8N.m），R系列适用于机器人（最高转速为3000r/min，力矩为0.016～0.16N.m）。之后又推出M、F、S、H、C、G 六个系列。20世纪90年代先后推出了新的D系列和R系列。由旧系列矩形波驱动、8051单片机控制改为正弦波驱动、80C、154CPU和门阵列芯片控制，力矩波动由24％降低到7％，并提高了可靠性。这样，只用了几年时间形成了八个系列（功率范围为0.05～6kW）较完整的体系，满足了工作机械、搬运机构、焊接机械人、装配机器人、电子部件、加工机械、印刷机、高速卷绕机、绕线机等的不同需要。

伺服电机工作原理与接线图讲解

1. 伺服电机工作原理

伺服电机是一种能够实现精确定位和高速控制的电动机。其工作原理主要基于反馈控制系统。在伺服电机中，通常包括一个电机、一个传感器、一个控制器以及一台驱动器。电机通过控制器接收一定的输入信号，然后传感器不断监测电机的运动状态，并将信息反馈至控制器。控制器根据反馈信息调整输出信号，从而使电机按照预定轨迹运动，实现精确的位置控制。

伺服电机的工作原理可以简单概括为：输入信号 -> 控制器 -> 驱动器 -> 电机 ->

运动 -> 反馈信号 -> 控制器调节。

2. 伺服电机接线图讲解

伺服电机的接线图通常包括电机本体和驱动器的连接方式。下面给出一个常见的伺服电机接线图：

伺服电机接线图示例：

- 电机信号线1 -> 驱动器信号输入1

- 电机信号线2 -> 驱动器信号输入2

- 电机信号线3 -> 驱动器信号输入3

- 电机供电正极 -> 驱动器电源正极

- 电机供电负极 -> 驱动器电源负极

- 地线连接

注：不同型号的伺服电机和驱动器接线方式可能有所差异，请根据具体设备手册进行连接。

通过正确接线，伺服电机和驱动器之间可以正确传递信号和功率，实现精确的运动控制。

3. 总结

本文介绍了伺服电机的工作原理及接线图讲解。通过了解伺服电机的工作原理，我们可以更好地理解其在自动化控制系统中的应用，实现精确控制和高效运动。正确连接伺服电机和驱动器，也是确保系统正常运行和精确控制的关键步骤。希望本文对读者有所帮助。
