出病来。1.伺服主要靠脉冲来定位，基本上可以这样理解，伺服电机接收到1个脉冲，就会

旋转1个脉冲对应的角度，从而实现位移，因为，伺服电机本身具备发出脉冲的功能，所以

伺服电机每旋转一个角度，都会发出对应数量的脉冲，这样，和伺服电机接受的脉冲形成了

呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉

冲回来，这样，就能够很精确的控制电机的转动，从而实现精确的定位，可以达到0.001mm。

直流伺服电机分为有刷和无刷电机。有刷电机成本低，结构简单，启动转矩大，调速范围宽，

控制容易，需要维护，但维护方便（换碳刷），产生电磁干扰，对环境有要求。因此它可以用

于对成本敏感的普通工业和民用场合。 无刷电机体积小，重量轻，出力大，响应快，速度

高，惯量小，转动平滑，力矩稳定。控制复杂，容易实现智能化，其电子换相方式灵活，可

以方波换相或正弦波换相。电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，

可用于各种环境。

2.交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，

它的功率范围大，可以做到很大的功率。大惯量，最高转动速度低，且随着功率增大而快速

降低。因而适合做低速平稳运行的应用。

3.伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的

作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比

较，调整转子转动的角度。伺服电机的精度决定于编码器的精度（线数）。

什么是伺服电机？有几种类型？工作特点是什么？

答：伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转

换成电动机轴上的角位移或角速度输出。分为直流和交流伺服电动机两大类，其主要特点是，

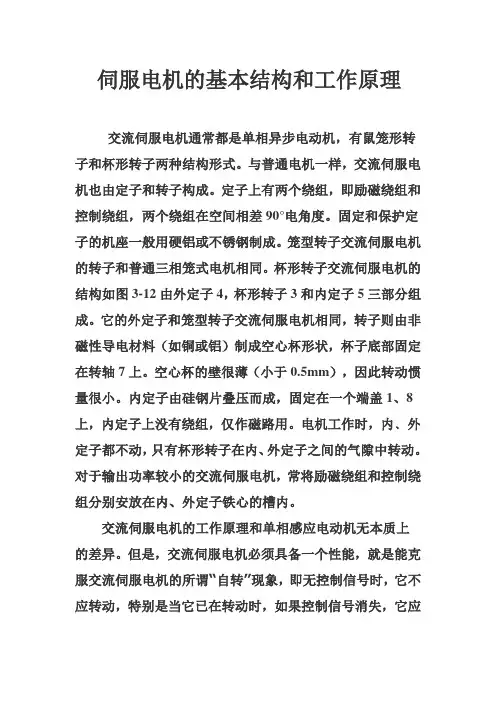

伺服电机的基本结构和工作原理

交流伺服电机通常都是单相异步电动机，有鼠笼形转子和杯形转子两种结构形式。与普通电机一样，交流伺服电机也由定子和转子构成。定子上有两个绕组，即励磁绕组和控制绕组，两个绕组在空间相差90°电角度。固定和保护定子的机座一般用硬铝或不锈钢制成。笼型转子交流伺服电机的转子和普通三相笼式电机相同。杯形转子交流伺服电机的结构如图3-12由外定子4，杯形转子3和内定子5三部分组成。它的外定子和笼型转子交流伺服电机相同，转子则由非磁性导电材料（如铜或铝）制成空心杯形状，杯子底部固定在转轴7上。空心杯的壁很薄（小于0.5mm），因此转动惯量很小。内定子由硅钢片叠压而成，固定在一个端盖1、8上，内定子上没有绕组，仅作磁路用。电机工作时，内﹑外定子都不动，只有杯形转子在内、外定子之间的气隙中转动。对于输出功率较小的交流伺服电机，常将励磁绕组和控制绕组分别安放在内、外定子铁心的槽内。

交流伺服电机的工作原理和单相感应电动机无本质上的差异。但是，交流伺服电机必须具备一个性能，就是能克服交流伺服电机的所谓“自转”现象，即无控制信号时，它不应转动，特别是当它已在转动时，如果控制信号消失，它应能立即停止转动。而普通的感应电动机转动起来以后，如控制信号消失，往往仍在继续转动。

当电机原来处于静止状态时，如控制绕组不加控制电压，此时只有励磁绕组通电产生脉动磁场。可以把脉动磁场看成两个圆形旋转磁场。这两个圆形旋转磁场以同样的大小和转速，向相反方向旋转，所建立的正、反转旋转磁场分别切割笼型绕组（或杯形壁）并感应出大小相同，相位相反的电动势和电流（或涡流），这些电流分别与各自的磁场作用产生的力矩也大小相等、方向相反，合成力矩为零，伺服电机转子转不起来。一旦控制系统有偏差信号，控制绕组就要接受与之相对应的控制电压。在一般情况下，电机内部产生的磁场是椭圆形旋转磁场。一个椭圆形旋转磁场可以看成是由两个圆形旋转磁场合成起来的。这两个圆形旋转磁场幅值不等（与原椭圆旋转磁场转向相同的正转磁场大，与原转向相反的反转磁场小），但以相同的速度，向相反的方向旋转。它们切割转子绕组感应的电势和电流以及产生的电磁力矩也方向相反、大小不等（正转者大，反转者小）合成力矩不为零，所以伺服电机就朝着正转磁场的方向转动起来，随着信号的增强，磁场接近圆形，此时正转磁场及其力矩增大，反转磁场及其力矩减小，合成力矩变大，如负载力矩不变，转子的速度就增加。如果改变控制电压的相位，即移相180o，旋转磁场的转向相反，因而产生的合成力矩方向也相反，伺服电机将反转。若控制信号消失，只有励磁绕组通入电流，伺服电机产生的磁场将是脉动磁场，转子很快地停下来。

伺服电机的工作原理

引言概述：

伺服电机是一种常用的电动机，具有精确控制位置和速度的能力。它在许多领域中广泛应用，如机器人技术、自动化生产线以及航空航天等。本文将详细介绍伺服电机的工作原理。

一、电机构成

1.1 电机转子

伺服电机的转子通常由永磁体或电磁体组成。永磁体转子由永磁材料制成，具有固定的磁场。电磁体转子则通过电流激励产生磁场。转子的磁场与定子的磁场相互作用，产生转矩，驱动电机运动。

1.2 电机定子

伺服电机的定子由一组线圈组成，称为绕组。绕组通常由导线绕制而成，通过电流激励产生磁场。定子的磁场与转子的磁场相互作用，产生转矩，驱动电机运动。

1.3 电机控制器

伺服电机的控制器是整个系统的核心部分。它接收来自传感器的反馈信号，计算出控制电机运动所需的参数，并输出控制信号给电机驱动器。控制器通过调整电机驱动器的输入信号，实现对电机的精确控制。

二、反馈系统

2.1 位置反馈 伺服电机通常配备位置传感器，用于实时监测电机转子的位置。位置传感器可以是光电编码器、霍尔传感器或者磁编码器等。通过获取转子位置信息，控制器可以实时调整电机的输出，使其达到预定位置。

2.2 速度反馈

除了位置反馈，伺服电机还可以配备速度传感器，用于实时监测电机的转速。速度传感器可以是霍尔传感器、转矩传感器或者光电编码器等。通过获取转速信息，控制器可以精确控制电机的速度，使其满足应用需求。

2.3 加速度反馈

为了更好地控制电机的运动过程，一些伺服系统还配备加速度传感器。加速度传感器可以实时监测电机的加速度变化，从而帮助控制器更精确地调整电机的输出信号，使其实现平稳加速和减速。

三、闭环控制

3.1 控制信号计算

基于反馈系统提供的位置、速度和加速度信息，控制器通过算法计算出控制信号。这些信号包含了电机的电流、电压或脉冲等信息，用于驱动电机。

3.2 控制信号输出

控制信号由控制器输出给电机驱动器。电机驱动器根据控制信号的特点，通过合适的方式调整电机的输入电流、电压或者脉冲信号，从而实现对电机的精确控制。

伺服电机的工作原理

伺服电机是一种常见的电动机类型，广泛应用于工业自动化、机械设备、机器人等领域。它具有精准控制、高效能转换和稳定性好等特点，能够根据控制信号实现精确的位置和速度控制。下面将详细介绍伺服电机的工作原理。

一、伺服电机的基本组成

伺服电机由电机本体、编码器、控制器和电源等部分组成。

1. 电机本体：通常采用直流电机或交流电机作为驱动源，具有高转矩和高转速的特点。

2. 编码器：用于检测电机转动的位置和速度，将转动信息转化为电信号传递给控制器。

3. 控制器：负责接收输入信号，根据设定的控制算法生成控制信号，驱动电机实现精准控制。

4. 电源：为伺服电机提供所需的电能，通常为直流电源。

二、伺服电机的工作原理是通过控制器对电机施加电流来实现位置和速度的控制。

1. 位置控制原理

伺服电机的位置控制是通过控制器将期望位置信号与编码器反馈的位置信号进行比较，计算出位置误差，并根据控制算法生成控制信号来驱动电机。

具体的位置控制过程如下：

（1）控制器接收到期望位置信号，将其与编码器反馈的位置信号进行比较。

（2）根据比较结果计算出位置误差，即期望位置与实际位置之差。 （3）根据控制算法生成控制信号，控制电机的转动方向和速度，使得位置误差逐渐减小。

（4）当位置误差达到设定的精度范围内时，控制器停止输出控制信号，电机停止转动，实现精确的位置控制。

2. 速度控制原理

伺服电机的速度控制是通过控制器对电机施加不同的电流来调整电机的转速，实现精准的速度控制。

具体的速度控制过程如下：

（1）控制器接收到期望速度信号，将其与编码器反馈的速度信号进行比较。

（2）根据比较结果计算出速度误差，即期望速度与实际速度之差。

（3）根据控制算法生成控制信号，调整电机的电流大小，使得速度误差逐渐减小。

（4）当速度误差达到设定的精度范围内时，控制器停止输出控制信号，电机保持稳定的转速，实现精确的速度控制。
