贝雷梁支架计算书

贝雷架计算书1、计算荷载①自重（33m桁架）其中1为2I8截面、2为3I8截面、3为I8截面、4为4[10截面、5为I16截面、6为I4截面；3包括斜撑、横撑、竖杆、斜杆。

桁架自重123.5t；43根分配梁（I16_3.75m）3.24t；2条钢轨（I14_31.5m）1.04t；（21m桁架）其中1为2I8截面、2为3I8截面、3为I8截面、4为4[10截面、5为I16截面、6为I4截面；3包括斜撑、横撑、竖杆、斜杆。

桁架自重52.3t；27根分配梁（I16_2.35m）1.28t；2条钢轨（I14_19.5m）0.6t；②风荷载（由于对贝雷架本身作用很小，故忽略，具体数值见桥墩计算）③箱梁荷载以125t/12m为荷载级度做纵向加载，33米贝雷架的每根钢轨上的均布荷载为54.5kN/m；21米贝雷架的每根钢轨上的均布荷载为56.1kN/m；④施工荷载0.3t/m，由于33m长的贝雷架还不到10t重，所以计算中假定自重荷载中包括了施工荷载，不做另计。

2、计算模型（以33米贝雷架为例、21米贝雷架类似）33米贝雷架立面图33米贝雷架平面图33米贝雷架侧面图3、计算结果①33米贝雷架反力：荷载组合类型荷载组合内容应力：桁架应力：可以看到，在端部及跨中应力较大，最大的端斜杆，跨中上下弦杆87.4Mpa，端柱应力为72Mpa。

梁应力：（分配梁及轨道）可见，轨道的应力大于分配梁的应力，轨道上最大应力81.2Mpa, 分配梁上最大应力63Mpa。

位移： 桁架位移：在承压钢梁和自重下，桁架竖向挠度2.713cm 。

贝雷梁非弹性挠度 ()()cm n f m 105.02-= n 为奇数；所以，cm f m 6120*05.0==；总位移为6+2.713=8.713cm cm L 5.560033600==>。

需设置预拱度来调整梁底标高。

在承压钢梁和自重下，升温21度时，桁架纵桥向位移+1.442cm。

贝雷梁支架计算书一、主要荷载分析根据本工程桥梁结构特点，取一天门第五联进行验算（此跨为本桥跨径最大15米，平均高度30米）箱梁尺寸：（宽×高）9.5×2.5米，贝雷片最大跨度15米。

新浇混凝土密度---取26KN/m3。

模板自重---取0.5KN/m2。

人、机、料及施工附加荷载---取4.0KN/m2。

二、单根立杆受力验算根据《建筑施工碗扣式钢管脚手架安全技术规范》有关模板支架立杆的强度及稳定性计算公式进行分析计算。

取箱梁实心段（中腹板）下单根立杆(受力最大情况）作验算标准。

具体参数如下：表1 立杆允许设计荷载表2 碗扣式脚手架主要构、配件种类、规格及用途①强度验算单根立杆实际承受的荷载为：N=1.2×(N G1+N G2)+0.9×1.4×ΣN QiN G1—脚手架结构自重标准值产生的轴向力N G2—脚手板及构配件自重标准值产生的轴向力ΣN Qi—施工荷载产生的轴向力总和于是，有：N G1=7.41+10.67×2+3.97×16+9.69+8.5=110.5kg=1.1KN(按搭设高度最高4.6m计算）N G2=(3.1×0.6×26)/3=16.1KN（单根立杆范围内砼自重，取腹板下3根立杆下均值）ΣN Qi=(0.5+4.0)×(0.6×0.6)=1.6KN（施工荷载）所以：N=1.2×(1.1+16.1)+0.9×1.4×1.6=22.7KN根据立杆的设计允许荷载，当横杆步距为120cm时，单根立杆可承受的最大允许竖直荷载为［N］=30kN（见表2）。

[]NN<(立杆强度满足要求）因立杆高度只有4米，立杆的稳定性在此不再作计算。

三、贝雷片受力验算根据纵断面布置情况，取最大跨径21m进行计算：（详见附图）①腹板砼重量：（空心段，按21m计算，取中腹板下3根立杆范围）a=1.85×21×26=1010.1KN②横隔板砼重量：（实心段,按3m计算）b=2.1×1.7×3×26=278.5KN③满堂碗扣支架自重：（支架高度取最高4.6m，横杆步距1.2m）单根立杆自重：C1=7.41+10.67×2+3.97×16+9.69+8.5=110.5kg 立杆数量：C2=(24/0.9)×3=80根 碗扣支架自重：c=C1×C2=110.5×80=8840kg=88.4KN④附加荷载：（静荷载取1.2系数；动荷载取1.4系数） d=1.2×0.5×2.1×24+1.4×4.0×2.1×24=312.5KN ⑤荷载集度：q=(a+b+c+d)/24=70.4KN/m把整跨视为均布荷载，可知由4根贝雷片平均分配，所以单根贝雷片荷载集度为：q/4=70.4/4=17.6KN/m 受力分析 最大弯矩为：m KN 2.970216.1781ql 81M 22max•=⨯⨯== []m KN 5.1687M M max •=< （弯矩满足要求） 最大剪力为：KN 8.184216.1721ql 21Q max =⨯⨯==[]KN 2.245Q Q max =<（剪力满足要求）挠度验算：(查表得钢材弹性模量E=2.1×105MPa )m 037.0cm577500m /KN 101.2384m 21m /KN 6.175EI 384ql 5f 42844x 4=⨯⨯⨯⨯⨯==mm 5.5240021000400l f ==<（挠度满足要求）四、I56a 主分配梁受力验算I56a 工字钢特性：(查表得）b=166mm 、h=560mm 、t=21mm 、d=12.5mm 、Ix=65576cm 4、Wx=2342cm 3、ix=22.01cm 、Iy=1365.8cm 4、Wy=164.6cm 3、iy=3.18cm 、A=135.38cm 2①贝雷片自重：（查表得单片重量：270kg/片）q 贝雷=270×8×14=30240kg=302KN （按24m 计，共8片，14排） ②箱梁自重：（以跨径24m 计算，21m 空心段，3m 实心段） q=(6.3×21+6.5×1.7×3)×26=4301.7KN （6.3为断面面积） ③满堂支架重量：单根立杆自重：（取最大3.6m 高）C1=7.41+10.67×2+3.97×16+9.69+8.5=110.5kg 立杆数量：C2=(24/0.9)×15=400根 碗扣支架自重：c=C1×C2=110.5×400=44200kg=442KN④附加荷载：（静荷载取1.2系数；动荷载取1.4系数） d=1.2×0.5×9.5×24+1.4×4.0×9.5×24=1413.6KNI56a 工字钢主分配梁受力模型可视为简支梁形式，把24m 箱梁视为一跨，由两端工字钢支点受力，那么单端受力情况为：q1=(q+q 贝雷+c+d)/2=3229.7KN⑤荷载集度：（工字钢12m 长，考虑两片工字钢合并平均受力） q2=q1/12/2=134.6KN/m受力分析，弯矩最大发生在4.0m 位置，详见钢管桩平面布置图。

合肥市铜陵路高架工程临时支架计算书计算：复核：总工程师：浙江兴土桥梁建设有限公司二OO二年三月目录1. 概述 (1)1.1上部结构 (2)1.2下部构造 (2)2. 计算依据 (2)3. 荷载参数 (2)3.1基本荷载 (2)4.荷载组合与验算准则 (3)4.1支架荷载组合 (3)5.结构计算 (3)5.1桥面系计算 (3)5.2主梁计算 (5)5.3栏杆计算 (9)5.4承重梁计算 (9)5.5桩基础计算 (10)1. 概述合肥市铜陵路桥老桥位于合肥市铜陵路南段，横跨南淝河，结构形式为独塔双索面无背索部分斜拉桥预应力混凝土梁组合体系，桥长136米，桥面宽38米，桥跨布置为30米+66米+30米，根据铜陵路高架工程总体要求，在铜陵路老桥两侧各建设一座辅道桥，单侧辅道桥面宽19.0米，新、老桥的桥面净距为0.5米。

主桥钢箱梁安装用钢支架施工，钢支架主要设计情况为，单侧拓宽桥支架设计长度约117米，宽度19米，支架上部采用连续贝雷梁与型钢组合，下部结构采用钢管桩基础。

本支架主跨分为9m、12m两种。

支架设计控制荷载为钢箱梁重量和钢箱梁内钢筋砼重量。

支架总体布置图如图1和图2所示图1 支架立面布置图图2 支架横断面布置图1.1上部结构1.1.1 跨径：支架跨径分为9m、12m梁种，均按连续梁设计。

1.1.2 桥宽：支架桥面净宽为19m。

1.1.3主梁：支架主梁贝雷梁组拼，横桥向布置18片，详见图2和图3所示。

贝雷梁钢材为16Mn，贝雷梁销轴钢材为30CrMnSi。

1.1.4支撑架：纵向主梁之间设置支撑架；1.1.5分配梁：桥面分配梁为I22a。

1.1.6 支架高程：+13.102m。

1.2下部构造1.2.1墩顶承重梁：均采用2I40a规格。

1.2.2桩基础：采用直径630*8mm和426*8mm规格钢管桩图3 基础布置图2. 计算依据1）《钢结构设计规范》（GB50017-2003）；2）《混凝土结构设计规范》（GB50010-2002）；3）《公路桥涵设计通用规范》（JTG D60-2004）；4）《公路桥涵地基与基础设计规范》（JTG D63-2007）；5）《装配式公路钢桥多用途使用手册》（黄绍金等编著）人民交通出版社。

铁路桥32m预应力混凝土箱梁贝雷梁支架检算书Xxx交通大学工程检测有限公司2017年4月项目名称：铁路桥32m预应力混凝土箱梁贝雷梁钢管支架检算计算：复核：审核：检测单位：xxx交通大学工程检测有限公司委托单位：2017年4月25日32m预应力混凝土箱梁贝雷梁钢管支架检算书目录1计算依据及计算方式........................................................................................................ - 1 -1.1计算依据 . (1)1.2计算方式 (1)2工程概况............................................................................................................................ - 1 -3支架布设............................................................................................................................ - 3 -4荷载计算............................................................................................................................ - 3 -4.1腹板部位荷载计算 (4)4.2底板部位荷载计算 (5)4.3翼缘板部位荷载计算 (6)5方木纵梁检算.................................................................................................................... - 7 -6 I10工字钢横向分配梁检算 ............................................................................................. - 8 -6.1 腹板处分配梁检算................................................................................................. - 8 -6.2 底板处分配梁检算................................................................................................. - 9 -7 贝雷梁检算..................................................................................................................... - 10 -7.1计算说明 .. (10)7.2材料力学特性 (10)7.3贝雷梁检算 (11)7.3.1腹板处贝雷梁检算 (11)7.3.2底板处贝雷梁检算 (12)7.3.3翼缘板处贝雷梁检算 (14)8 双拼I45A工字钢横梁检算 .......................................................................................... - 14 -9 Φ600×8钢管柱检算 ....................................................................................................... - 16 -10基础及地基承载力检算................................................................................................ - 17 -10.1基础承载力检算 (17)10.2地基承载力检算 (18)11建议 ................................................................................................................................ - 18 -1计算依据及计算方式1.1计算依据1、《建筑五金实用手册》；2、《路桥施工计算手册》；3、《钢管结构技术规程》(CECS 280-2010)；4、《门式刚架轻型房屋钢结构技术规程》(CECS 102-2012版)；5、《公路桥涵施工技术规范》(JTGT F50-2011)；6、《钢管混凝土结构设计与施工规范》(CECS 28-2012)；7、《建筑地基处理技术规范》(JGJ 79-2012)；8、《混凝土结构设计规范》(GB50010-2010)；9、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2015)；10、《铁路桥涵混凝土结构设计规范》(TB 10092-2017)；11、《铁路桥涵地基和基础设计规范》(TB 10093-2017) ；12、《铁路桥涵设计规范》(TB 10002-2017)；13、《客运专线铁路桥涵工程施工技术指南》(TZ 213-2005)；14、《钢结构设计规范》(GB50017-2003)；15、《建筑施工碗扣式脚手架安全技术规范》(JGJ+166-2008)；16、《建筑施工临时支撑结构技术规范》(JGJ300-2013)；17、《钢筋锚固板应用技术规程》(JGJ256-2011)；18、银西施桥参27-1-32m现浇简支梁施工设计图纸。

贝雷支架 计算书（1稿）编制： 复核： 审核：321贝雷支架计算书1、支架概述该支架为组合支架：采用321贝雷作为承重纵梁，纵梁顶布置满堂支架，满堂支架支撑钢管为φ48×3.5mm 钢管。

箱梁底模和侧模采用钢模板，横向方木为8×8cm ，纵向方木为10×10cm 。

支架的总体布置见附图。

2、栈桥验算墩柱内的贝雷纵梁在上部满堂支架搭设前先做栈桥使用，通行汽车进行材料运输。

2.1、汽车荷载设计汽车荷载为80吨，单车道，其布置如下图1。

80KN180KN270KN270KN80吨车图1 80吨汽车荷载布置图2.2、321贝雷计算参数 321贝雷计算参数如下表1。

表1 加强型321贝雷力学性能表惯性矩(cm4) 抗弯截面参数（cm3) 容许弯矩(KN ·m) 容许剪力(KN) I W ［M 0］ ［Q 0］ 577434.47699.11687.5245.22.3、桥面板计算2.3.1、组合式桥面板结构桥面结构为12mm 钢板+Ⅰ12工字钢，工字钢间距为20cm 。

2.3.2、面板计算 （1）、面板截面参数取1mm 宽度计算，截面参数如下： 12133412311112121111214412121246b mmA b h mm I b h mm W b h mm ===⨯===⨯⨯=== （2）轮载取满载轮压计算。

2702211250.20.6Pp KPa ab ===⨯ （3）受力计算按3等跨连续梁计算，计算跨径200mm 。

122max max 44max50.0011125 1.125/ 1.125/0.10.1 1.12520045004500187.5215240.6770.677 1.1252002000.40.5100100 2.110144400q b p KN m N mmM ql N mmM MPa f MPa W ql mm mm EI σδ==⨯====⨯⨯=⋅====⨯⨯====⨯⨯⨯（4）结论面板的强度和刚度满足规范要求。

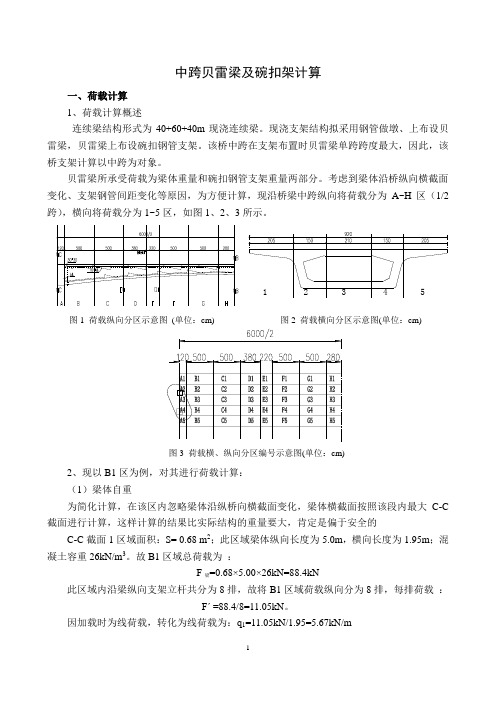

中跨贝雷梁及碗扣架计算一、荷载计算1、荷载计算概述连续梁结构形式为40+60+40m现浇连续梁。

现浇支架结构拟采用钢管做墩、上布设贝雷梁，贝雷梁上布设碗扣钢管支架。

该桥中跨在支架布置时贝雷梁单跨跨度最大，因此，该桥支架计算以中跨为对象。

贝雷梁所承受荷载为梁体重量和碗扣钢管支架重量两部分。

考虑到梁体沿桥纵向横截面变化、支架钢管间距变化等原因，为方便计算，现沿桥梁中跨纵向将荷载分为A~H区（1/2跨），横向将荷载分为1~5区，如图1、2、3所示。

12345图1 荷载纵向分区示意图(单位：cm) 图2 荷载横向分区示意图(单位：cm)图3 荷载横、纵向分区编号示意图(单位：cm)2、现以B1区为例，对其进行荷载计算：（1）梁体自重为简化计算，在该区内忽略梁体沿纵桥向横截面变化，梁体横截面按照该段内最大C-C 截面进行计算，这样计算的结果比实际结构的重量要大，肯定是偏于安全的C-C截面1区域面积：S= 0.68 m2；此区域梁体纵向长度为5.0m，横向长度为1.95m；混凝土容重26kN/m3。

故B1区域总荷载为：F梁=0.68×5.00×26kN=88.4kN此区域内沿梁纵向支架立杆共分为8排，故将B1区域荷载纵向分为8排，每排荷载：Fˊ =88.4/8=11.05kN。

因加载时为线荷载，转化为线荷载为：q1=11.05kN/1.95=5.67kN/m（2）支架重量B1区域内，取支架立杆高度均为5.00米，立杆根数：n=3×8=24根则B1区域内立杆总重量：S钢管= 489.055mm2F立杆=78.5kN/m3×489.055mm2×10-6×5m×24=4.61 kNB1区域内，3层支架横杆总长度为：（1.95×8+3×5）×3=91.8m则B1区域内横杆总重量：F横杆=78.5kN/m3×489.055mm2×10-6×91.8m=3.52kN故B1区域支架总荷载为：F支架= F立杆+F横杆=4.61 +3.52=8.13 kN同上，将B1区域荷载纵向分为8排，每排荷载：Fˊ =8.13/8=1.02kN因加载时为线荷载，转化为线荷载为：q2=1.02kN/1.95=0.52kN/m（3）荷载组合：考虑模板、施工机具和人员重量，因此梁体自重荷载分项系数取1.3，碗扣支架自重荷载分项系数取1.4，故在B1区域内，荷载纵向分为8排，每排荷载q=1.3×5.67+1.4×0.52=8.10kN/m。

122.5m跨越处门洞计算书1.1荷载取值静荷载：模板及支架自重1.5kN/m2钢筋混凝土结构自重（钢筋混凝土比重26KN/m3）碗口式脚手架自重3.6 kN/m2贝雷梁自重3.8 kN/m2动荷载：施工荷载2.5 kN/m2振捣荷载2.0 kN/m21.1.1强度荷载计算拟采用双排双层加强型贝类梁，腹板下间距拟采用60cm，标准箱室断面间距采用100cm。

腹板段：1.2×（26×1.8+1.5+3.6+3.8）+1.4×（2.5+2）=73.14KN/m2标准段：标准段仅含顶板、底板，厚度分别为20cm，22cm，考虑到箱室内斜角高度均为15cm，因此保守计算，取值净混凝土高度：0.22+0.2+0.15*2=0.72m1.2×（26×0.72+1.5+3.6+3.8）+1.4×（2.5+2）=39.5KN/m2翼缘板段：混凝土翼缘板厚度保守计算取值47cm。

1.2×（26×0.47+1.5+3.6+3.8）+1.4×（2.5+2）=31.65KN/m21.1.2刚度验算荷载取标准值。

腹板段：26×1.8+1.5+3.6+3.8=55.7 KN/m2箱室段：26×0.72+1.5+3.6+3.8=27.62KN/m2翼缘板段：26×0.47+1.5+3.6+3.8=21.12KN/m21.1.3计算模型以一跨简支梁作为计算模型。

1.2跨度22.5m门洞验算（1）贝雷梁性能，双排单层加强型查表：截面模量W=30641.7cm3惯性矩I=4596255.2cm4弹性模量E=203×103MPa 允许弯矩[M]=6750KN·m允许弯应力[σ]=240 MPa 允许剪力[V]=490.5 KN （2）强度验算A.腹板段（间距0.5m布置）Mmax=ql2/8=0.125×73.14×0.5×22.52=2314.20KN·m＜[M]f max = Mmax/W=2314.20÷（30641.7×10-6）=75524.5KN/m2=75.53MPa＜[σ]则强度满足要求。

水上现浇箱梁贝雷梁支架计算书水上施工，需采用钢管桩搭设贝雷梁作为支架基础，再在贝雷梁上搭设钢管支架的方案。

以27m跨径为例，其中贝雷梁按三跨连续梁，每跨9m，横向设置18组双排单层贝雷梁，在腹板下设置2组双排单层贝雷梁，每个桥跨之间的贝雷梁下设置4排钢管（直径60cm），每排钢管13根，钢管长度19.5m，入土长度19m。

（一）计算荷载1、箱梁恒载计算：C50砼荷载：1943.2m3/4*24KN/m3=11659.20KN钢筋及钢绞线荷载：712.10KN+141.13KN=853.23KN恒载：P1=11659.20+853.23=12512.43KN2、支架模板荷载：（1）底模自重荷载：（底模重量按8.0KN/m3）P1'=0.015m*17m*28m*8.0KN/m3=57.12KN（2）侧模自重荷载：P2'=0.015m*1.7m*28m*2*8.0KN/m3=11.42KN（3）翼缘板底模自重荷载：P3'=0.015m*3.75m*28m*2*8.0KN/m3=25.20KN（4）模自重荷载：P4'=0.015m*38m*28m*8.0KN/m3=127.68KN（5）模板底小肋自重荷载：（小肋横桥向布置，间距0.2m，尺寸0.1m*0.1m）P5'=（17m+1.7m*2+3.75m*2）*28m*0.1m*0.1m*8.0 KN/m3/0.2m=312.48KN （6）模板底大肋自重荷载：（大肋纵桥向布置，间距0.6m，尺寸0.1m*0.15m）P6'=（17m+1.7*2m+3.75m*2）*28m*0.1m*0.15m*8.0 KN/m3/0.6m=156.24KN （7）支架自重荷载：立杆横桥向0.6m布置，纵桥向0.9m布置，支架平均高度4m，水平杆按1.2m布置立杆自重荷载：25.5*28*4/0.6/0.9=203.09KN横杆自重荷载：25.5*28*4/0.6+25.5*28*4/0.9=304.64KN支架自重荷载：P7'=203.09+304.64=507.73KN支架及模板荷载：P2=P1'+P2'+P3'+P4'+P5'+P6'+P7'=1197.87KN3、人和机具在模板上移动荷载（取2.5KN/m2）：P3=25.5*28*2.5=1785KN4、振捣混凝土产生的荷载（取2.0KN/m2）：P4=25.5*28*2=1428KN5、倾倒混凝土时产生的荷载（取2.0KN/m2）P5=25.5*28*2=1428KN6、28a工字钢自重荷载：P6=34*26.5*43.47=391.66KN平均荷载：Q6=0.534KN/m27、贝雷梁自重荷载P7=9*36*2.7=874.8KN8、36a工字钢自重荷载：P8=25.5*8*59.9=122.2KN9、20mm厚钢板自重荷载（与钢管桩焊接，0.8m*0.8m）：P9=52*0.8*0.8*0.02*78KN=51.92KN10、钢管桩自重荷载：（4排，每排13根Φ600mm钢管桩）钢管桩由钢板卷制而成，钢板选用10mm厚度。

重庆市机场专用快速路北段工程第Ｉ标段（跑马坪立交至石坝子立交含段）贝雷梁支架受力计算书编制：复核：批准：单位总工批准：重庆市涪陵路桥工程有限公司机场专用快速路工程北段Ⅰ标项目部二○一一年六月贝雷梁支架设计计算取第一联第二左幅跨计算。

箱梁顶面宽22m，底宽13.5m，梁高2.2m，单箱三室，中腹板宽0.6m，边斜腹板宽0.6m，顶板厚0.28m，底板厚0.22m，悬臂3.5，厚0.55～0.2m。

一、结构图1二、.材料参数及特性①钢筋砼跨中正截面A=14.722m2 容重Q1= 26 kN/m3 超载系数 1.05②木材Q2=7.50 kN/m3[σ]=11 MPa [τ]=1.3 MPa10×10木方q1=0.075kN/m A=1.0×104㎜2=1.667×105㎜ 3Ⅰx=8.33×106 ㎜ 4 WX12×12木方q2=0.108kN/m A=1.44×104㎜2=2.88×105㎜Ⅰx=1.728×107 ㎜ 4 WX③贝檑梁q3=1 kN /m A=5.1×103㎜2 [σ]=220 MPa=3.5785×106㎜ 3Ⅰx=2.50497×109 ㎜ 4 WX④设上、下加强弦杆贝檑梁q4=1.4 kN /m A=1.02×104㎜2 [σ]=220 MPaⅠ，x=2.50497×109 ＋ 4×1274×8002 =5.766×109= Ⅰ，x/750=7.6885×106㎜ 3WX⑤Ⅰ50a q5=0.9361kN/m A=1.1925×104㎜2[σ]=215 MPa [τ]=125 MPa=1.859×106㎜3Ⅰx=46472×108㎜ 4 WX⑥[10a q6=0.1 kN /m A=1.274×103㎜2 [σ]=215 MPaⅠx=1.983×106 ㎜ 4 W=3.97×104㎜ 3X⑦竹胶板18mm q7=0.135 kN/m2 A=1.8×104㎜2/m [σ]=11 MPa=5.4×104㎜3/mⅠx=4.86×105㎜4/m WX=4494㎜3,,υ=⑧脚手架钢管Φ48×3,A=424㎜2,,I=107859㎜ 4 ,WX步距1.2m,三、箱梁荷载钢筋砼容重26 kN/m31.箱梁正截面：A=14.72㎡，qc1=38.27t/m=382.7kN/m×1.05=402kN/m2.跨中横梁0.3m, A=31.765㎡,qc2=86.72（沿桥长分布）3.支点横梁2.0m, A=32.52㎡, qc3=88.78t/m（沿桥长分布）4.端横梁1.5m, A=32.52㎡, qc4=88.78t/m（沿桥长分布）5.腹板qc5=0.6×2.0×26×1.05=32.76 kN/m26.顶板qc6=0.28×1.0×1.0×26×1.05=7.644 kN/m27.底板qc7=0.22×1.0×1.0×26×1.05=6.00 kN/m28.悬臀板qc6=（0.2＋0.55）÷2×3.5×2.6×1.05=35.8 kN/m四、施工荷载1.人群及小型机具荷载g1=1.00 kN/m22.砼振捣冲击g2=2.00 kN/m23.模板体系g3=1.00 kN/m2五、安全系数K2=1.3六、支架受力计算1、正截面设三个支墩，分别设立于距墩中心2.0m处和跨中，梁长38.4m,计算跨度17.2m 箱梁正截面：A=14.72㎡，qc1=14.72×2.6×1.05=40.2t/m=402 kN/m=402N/㎜，K=1.3计算式：按两等跨连续梁计算，查表得：跨内最大弯矩Mmax=0.07qL2 ,中间支点最大负弯矩Mmax=0.125qL2，支点反力QA=0.375qL,支点反力QB=0.625qL,跨中挠度f=0.521×qL4/100EI荷载组合∑q=箱梁砼qc1+顶、底板模板体系g3+人群荷载g1+砼振捣冲击g2=402kN/m ＋（1＋1＋2）×22=490 kN/m取∑q=490×1.3=637 kN/m①.支点最大负弯矩Mmax=0.125q1L2=0.125×637×172002=2.355626×1010 N·㎜需用贝雷梁n=M/[σ]W=2.355626×1010/（3.5785×106×220）=30片，②.跨内最大弯矩Mmax=0.07qL2=0.07×637×172002=1.31915056×1010 N·㎜需用贝雷梁n=M/[σ]W=1.31915056×1010/（3.5785×106×220）=17片，2.腹板下计算qc5=32.76KN/m,取∑q=（32.76＋4×0.6）×1.3=45.708 KN/m支点最大负弯矩Mmax=0.125q1L2=0.125×45.708×172002=1.69×109 N·㎜跨内最大弯矩Mmax=0.07qL2=0.07×45.708×172002=9.466×108 N·㎜需用贝雷梁n=M/[σ]W=1.846×109 /（3.5785×106×220）=2.2片，3.悬臀板qc6=35.8 kN/m取∑q=（35.8＋4×3.5）×1.3=64.74 kN/㎜支点最大负弯矩Mmax=0.125q1L2=0.125×64.74×172002=2.39408×109 N·㎜跨内最大弯矩Mmax=0.07qL2=0.07×64.74×172002=1.34069×109 N·㎜需用贝雷梁n=M/[σ]W=2.39408×109 /（3.5785×106×220）=3.片，七、贝雷梁支架验算：根据上述计算，结合箱梁结构情况，决定采用加强弦杆贝雷梁18片,腹板下2片一组，腹板2片一组，悬臂各2片一组，共9组。

西山漾大桥贝雷梁支架计算书1.设计依据设计图纸及相关设计文件《贝雷梁设计参数》《钢结构设计规范》《公路桥涵设计规范》《装配式公路钢桥多用途使用手册》《路桥施工计算手册》《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2011）2.支架布置图在承台外侧设置钢管桩φ609×14mm，每侧承台2根，布置形式如下：钢管桩与承台上方设置400*200*21*13的双拼H型钢连成整体。

下横梁上方设置贝雷梁，贝雷梁采用33排单层321标准型贝雷片,贝雷片横向布置间距为450mm。

贝雷梁上设置上横梁，采用20＃槽钢@600mm。

于上横梁上设置满堂支架.支架采用钢管式支架，箱梁两端实心部分采用100×100方木支撑，立杆为450×450mm；并在立杆底部设二个倒拔塞便于拆模。

箱梁腹板下立杆采用600(横向)×300mm （纵向）布置。

横杆步距为1。

2m，(其它空心部位立杆采用600（横向)×600mm（纵向）布置）。

内模板支架立杆为750（横向)×750mm（纵向）布置.横杆步距为≤1。

5m。

箱梁的模板采用方木与夹板组合；两端实心及腹板部位下设100＊100mm方木间距为250mm.翼板及其它空心部位设50＊100mm方木间距为250mm。

内模板采用50＊100mm方木间距为250mm。

夹板均采用1220*2440*15mm的竹夹板.具体布置见下图：3.材料设计参数3.1.竹胶板：规格1220×2440×15mm根据《竹编胶合板国家标准》（GB/T13123—2003)，现场采用15mm厚光面竹胶板为ρ。

Ⅱ类一等品,静弯曲强度≥50MPa,弹性模量E≥5×103MPa；密度取310m=/KN3.2.木材100×100mm的方木为针叶材，A—2类,方木的力学性能指标按”公路桥涵钢结构及木结构设计规范"中的A-2类木材并按湿材乘0。
