PLC接线号码管编码规则1.强电的线号标注规则1.1单相电的线号标注规则：线号采用“L、N、PE(或者G)”这三个分别表示火、零、地的字母并加上4位数字来表示。

这类线号主要用于标注在空气开关上下的连阶端、开关电源的AC220V输入端或UPS、滤波器等强电设备的相关连线中。

1.2连接380V的三相三线制用电线号采用“U、V、W”这三个分别表示三相的相应字母并加上三位数字来表示。

标注方式可参考1.1中的描述。

1.3注意事项强电的标注必须按照1.1及1.2所规定的标准，不得擅自修改。

凡是设备上有接线端的位置均要标注好线，并要求好同一根线上两端的标注的线号是一样的，便于后期维护时可以更快速的定位到该连线上。

2.弱线的线号标注规则（直流供电、信号线等）弱电部分的标注与强电不同，均采用除了"L、N、G、U、V、W"这六个字母之外的任意一个字母再加上四位数字的组成来表示。

该类线号主要用于常用的DC24V、DC12V、DC5V等直流供电线、开关电源的输出线以及编码器线、传感器线、接口卡线、信号盒上的各种口线、相机线、光源线、等全部弱点设备的供电线、信号线的标注上。

2.1设备或接口的甩线直接连接到端子排的情况以相机为例，若一套完整的在线监测系统中有六个相机，同时规定了相机的类型代号是字母”H“（不论这6个相机在现实中是否为同一个品牌或同一个型号），且相机接口连线的甩线端连接到了端子排或开关电源上，这些线都需要用线号管来标注。

则相机1上的所有线均分分别用”H0101、H0102、H103…H0199“之间的号来按顺序标注，其中包括了供电电源线和信号线灯；相机2的所有线均分别用”H0201、H0202 H0203…H0299“之间的号来按顺序标注。

以此类推，直到”H03XX“为止。

这样做的话，即使同一类型中的设备有很多，也足够可以排列出所有所需的线号，不会出现重复或混乱的现象。

再以信号盒为例，若一个信号盒上提供有IN、OUT等8个接口，同时规定了信号盒的类型代号是字母”S“，且这8个接口连线的甩线端连接到端子排上，需要用线号管来标注。

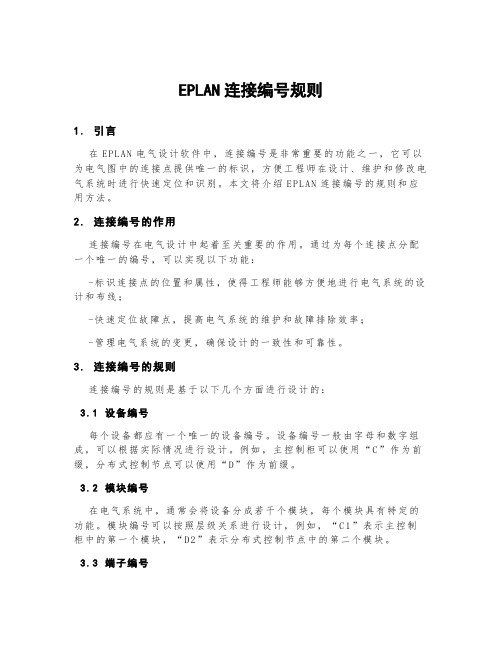

EPLAN连接编号规则1.引言在E PL AN电气设计软件中，连接编号是非常重要的功能之一，它可以为电气图中的连接点提供唯一的标识，方便工程师在设计、维护和修改电气系统时进行快速定位和识别。

本文将介绍E PL AN连接编号的规则和应用方法。

2.连接编号的作用连接编号在电气设计中起着至关重要的作用。

通过为每个连接点分配一个唯一的编号，可以实现以下功能：-标识连接点的位置和属性，使得工程师能够方便地进行电气系统的设计和布线；-快速定位故障点，提高电气系统的维护和故障排除效率；-管理电气系统的变更，确保设计的一致性和可靠性。

3.连接编号的规则连接编号的规则是基于以下几个方面进行设计的：3.1设备编号每个设备都应有一个唯一的设备编号。

设备编号一般由字母和数字组成，可以根据实际情况进行设计。

例如，主控制柜可以使用“C”作为前缀，分布式控制节点可以使用“D”作为前缀。

3.2模块编号在电气系统中，通常会将设备分成若干个模块，每个模块具有特定的功能。

模块编号可以按照层级关系进行设计，例如，“C1”表示主控制柜中的第一个模块，“D2”表示分布式控制节点中的第二个模块。

3.3端子编号每个连接点都应有一个唯一的端子编号。

端子编号的设计可以根据具体连接点的功能和位置进行。

一个常见的端子编号格式是设备编号+模块编号+端子位置。

例如，主控制柜中的第一个模块的第一个输入端子可以使用“C1.1.1”作为编号。

4.连接编号的应用方法在E PL AN软件中，可以使用以下方法对连接进行编号：4.1手动编号可以手动为每个连接点分配一个唯一的编号。

在E PL AN软件的连接编辑模式下，选中相应的连接点，然后在属性栏中输入编号信息。

4.2自动编号E P LA N软件提供了自动编号功能，可以根据预设的规则自动为连接点进行编号。

在工程中添加连接点后，系统会自动根据规则生成编号，并在属性栏中显示。

5.连接编号的注意事项在进行连接编号时，需要注意以下几点：-确保每个连接点都有唯一的编号，避免重复和混淆；-规范连接编号的格式和规则，以便后续的维护和修改；-定期检查和更新连接编号，确保其与实际电气系统一致。

电气二次线编号原则电气二次回路线号标注原则：一、线号标注一般采用数字或数字和文字的组合，它说明了回路的性质和用途。

二、回路标号的基本原则是：但凡各设备间要用控制电缆经端子排开展联系的，都要按回路原则开展标号。

此外，某些装在屏顶上的设备与屏内设备的连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连接线上同样按回路编号原则给以相应的标号。

三、为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同的回路又赋于不同的数字符号，因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。

四、二次回路标号的基本方法是：用三位或三位以下的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面(或后面)增注文字符号。

按“等电位”的原则标注，即在电气回路中，连于一点上的所有导线(包括接触连接的可折线段)须标以一样的回路标号。

电气设备的触点、线圈、电阻、电容等元件所间隔的线段，即看为不同的线段，一般给予不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。

五、直流回路的标号细则：对于不同用处的直流回路，使用不同的数字范围，如控制和保护回路用001～099及l一599，励磁回路用601～699。

控制和保护回路使用的数字标号，按熔断器所属的回路开展分组，每百个数分为一组，如101～199，201～299，301―399，其中每段内里先按正极性回路(编为奇数)由小到大，再编负极性回路(偶数)由大到小，如100，101，103，133，142，140。

号回路的数字标号，按事故、位置、预告、指挥号开展分组，按数字大小开展排列。

开关设备、控制回路的数字标号组，应按开关设备的数字序号开展选取。

例如有3个控制开关1KK、2KK、3KK，则1KK对应的控制回路数字标号选101～199，2KK所对应的选201～299，3KK对应的选301～399。

电气控制回路标号规则是什么？回路标号的基本原则凡是各设备间要用控制电缆经端子进行联系的，都要按回路编号的原则进行标号。

此外，某些装设备在屏顶的设备与屏内设备进行连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连线上同样按回路编号原则给以相应的标号。

控制柜内外所有电器元件和导线的编号必须与电气原理图上的编号完全一致，因为安装和检修电器线路都要对照原理图进行。

原则是：简单、好记、区分清楚、美观、一目了然！为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同的回路又赋于不同的数字符号，因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。

二次回路标号的基本方法(1)用三位或三位以下的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面(或后面)增注文字符号。

(2)按“等电位”的原则标注，即在电气回路中，连于一点上的所有导线(包括接触连接的可折线段)须标以相同的回路标号。

(3)电气设备的触点、线圈、电阻、电容等元件所间隔的线段，即看为不同的线段，一般给予不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。

直流回路的标号细则(1)对于不同用途的直流回路，使用不同的数字范围，如控制和保护回路用001～099及l一599，励磁回路用601～699。

(2)控制和保护回路使用的数字标号，按熔断器所属的回路进行分组，每一百个数分为一组，如101～199，201～299，301—399，…，其中每段里面先按正极性回路(编为奇数)由小到大，再编负极性回路(偶数)由大到小，如100，101，103，133，…，142，140，…。

(3)信号回路的数字标号，按事故、位置、预告、指挥信号进行分组，按数字大小进行排列。

(4)开关设备、控制回路的数字标号组，应按开关设备的数字序号进行选取。

例如有3个控制开关1KK、2KK、3KK，则1KK对应的控制回路数字标号选101～199，2KK所对应的选201～299，3KK对应的选301～399。

电气二次线编号原则电气二次回路线号标注原则：一、线号标注一般采用数字或数字和文字的组合，它说明了回路的性质和用途。

二、回路标号的基本原则是：但凡各设备间要用控制电缆经端子排开展联系的，都要按回路原则开展标号。

此外，某些装在屏顶上的设备与屏内设备的连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连接线上同样按回路编号原则给以相应的标号。

三、为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同的回路又赋于不同的数字符号，因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。

四、二次回路标号的基本方法是：用三位或三位以下的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面(或后面)增注文字符号。

按“等电位”的原则标注，即在电气回路中，连于一点上的所有导线(包括接触连接的可折线段)须标以一样的回路标号。

电气设备的触点、线圈、电阻、电容等元件所间隔的线段，即看为不同的线段，一般给予不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。

常见交流控制回路中，以主要压降元(部)件(如线圈、绕组、电阻等)为界，左边以奇数起编，如：1、3、5 (11)13、15......；右边以偶数起编，如：2、4、6......或12、14、16......。

五、直流回路的标号细则：对于不同用途的直流回路，使用不同的数字范围，如控制和保护回路用001～099及l一599，励磁回路用601～699。

控制和保护回路使用的数字标号，按熔断器所属的回路开展分组，每一百个数分为一组，如101～199，201～299，301―399，其中每段里面先按正极性回路(编为奇数)由小到大，再编负极性回路(偶数)由大到小，如100，101，103，133，142，140。

信号回路的数字标号，按事故、位置、预告、指挥信号开展分组，按数字大小开展排列。

电控原理图线号编制规则一、电源线号编制规则1、交流电源分火线、零线、地线火线线号以大写字母L开头，L后加数字。

零线线号以大写字母N开头，N后加数字。

地线线号以大写字母PE表示。

2、直流电源线号用两位数字表示。

第一位数字1、2表示非本安电源，3、4表示本安电源。

第二位数字奇数代表电源的正极，偶数代表电源的负极。

二、PLC模块接线线号编制规则PLC模块接线线号用三位数字表示。

1、第一位数字为模块序号，序号从1开始到8。

并默认模块顺序依次为DI，DO，AI，AO。

2、第二位、第三位数字量模块以地址表示，从00到07,10到17，之后依此类推。

模拟量模块按顺序编写。

三、继电器接线线号编制规则继电器接线线号用四位数字表示。

第一位、第二位为继电器器件编号，第三位、第四位为继电器端子编号。

在继电器串接的回路中，两两连接的继电器触电之间的导线线号编订按继电器器件编号较小的继电器端子编号为准。

四、隔离安全栅接线线号编制规则隔离安全栅用三位数字表示。

第一位数字固定为9，第二位、第三位数字按顺序编写。

五、外围器件接线线号编制规则与外围设备的联接，分两种情况。

第一种是线缆为本公司提供，线缆的线号以本公司线号编制规则进行编制。

第二种是线缆为外单位提供，则线缆的编号以外单位线号编制规则进行编制。

外单位编号现场安装调试后，按现场实际绘入本公司接线图中。

六、补充部分1、优先原则：当导线两端器件不同时，该段导线的线号按本编号规则的一、二、三、四的顺序决定优先级，优先级最高的为规则一。

2、线号变换原则：线号过端子线号不变，线号过器件线号改变。

3、其他特殊情况设计人员选择用两位数字从50到99进行编号，编号可自行选择。

4、线号的标记方法为对端标记法。

标记形式为“本端子线号—到达器件端子号”，例32—X18.1。

七、参考建议1、接线端子用大写字母X表示，后面跟数字，数字从1开始依次累加。

2、接线端子片用大写字母XT表示，后面跟数字，数字参考编制原则如下：0代表交流电源，1代表直流本安电源线，2代表直流非本安电源线，3代表数字量控制线，4代表模拟量控制线。

电控柜线号标识规则全文共四篇示例，供读者参考第一篇示例：电控柜线号标识规则是在电气控制系统中非常重要的一环，正确而清晰的标识可以帮助工程师快速、准确地定位故障，提高工作效率和安全性。

以下是关于电控柜线号标识规则的详细介绍：1. 确定标识规则：在进行电控柜线号标识之前，首先需要确定标识规则。

一般来说，电控柜线号标识规则是由数字和字母组成的组合，可以根据实际情况制定标识规则，但一定要保证规范统一。

2. 标识位置：在电控柜的每根电线上都应该贴有相应的线号标识，通常可以使用标签贴在电线上或者在电线上直接印写线号。

线号标识应该清晰可见，方便读取。

3. 编制线号表：在进行线号标识之前，需要编制一份电控柜线号表，包括每根电线的线号、起止位置、连接设备等信息。

线号表应该按照实际连接关系进行编制，便于工程师查阅。

4. 标识方式：线号标识可以采用不同的方式，例如使用阿拉伯数字表示线号，使用字母表示线缆型号或功能，也可以采用颜色区分不同电压等级或信号类型。

在选择标识方式时应当考虑到后续维护和更改的便利性。

5. 更新线号标识：随着电气设备的更换和维护，线号标识可能需要不断更新。

因此，在对电控柜进行维护时，应当及时调整线号标识，保持标识的准确性和完整性。

6. 标识规范性：线号标识应当符合相关标准和规范，以确保标识的准确性和可靠性。

同时，应当对线号标识进行统一管理，避免混乱和错误。

7. 培训与维护：对于使用电控柜的工程师和技术人员，应当进行线号标识的相关培训，提高他们对标识规则的认识和理解。

同时，定期对电控柜进行检查和维护，保证线号标识的完好无损。

总的来说，电控柜线号标识规则是电气控制系统中不可或缺的一部分，它直接影响着设备的运行和维护效率。

遵循标识规则、统一管理标识、更新维护标识，将有助于提高电控柜系统的安全性和可靠性，保障设备正常运行。

希望各位工程师能够重视电控柜线号标识规则，做好标识工作，确保电气系统的正常运行。

【本篇文章共812字】.第二篇示例：电控柜是工业生产中不可或缺的重要设备，它集中控制电力设备和控制设备，并对其进行保护和监控。

1 范围本标准规定了高压开关柜一次系统图，二次原理图及端子排等电气图中的符号文字代号。

本标准适用于平高集团通用电器公司12kV、24kV、等电压品级成套开关柜。

2 标准性引用文件GB/T4728《电器图用图形符号》摘录GB7159-87GB6988-863目的为了统一规定电气图中电器文字符号，以便在工作和设计中统一利用，给读图和识图提供方便，提高读图和识图的效率及对提高图纸的标准化程度，特制定本规定。

同时提高外来图形读图的效率。

二次回路的文字和图形符号的作用：二次回路的图纸是设计安装、调试、运行、保护检修的工程语言。

为了绘制二次回路图纸，必需采纳相应的图形符号和文字符号来标定各类电气设备。

及图纸的通用性4大体原则不管是新进厂员工在设计工作中，所用的文字符号均应依照此表进行查询其新符号。

经常使用电器设备新旧符号对照表见表1a继电器b经常使用测量仪表e变换器f其它电器件按钮转换开关新旧符号表2表2电器元件文字/种类代号电器图用图形符号GB/T4728《电器图用图形符号》摘录见表4二次回路的文字和图形符号的作用：二次回路的图纸是设计安装、调试、运行、保护检修的工程语言。

为了绘制二次回路图纸，必需采纳相应的图形符号和文字符号来标定各类电气设备。

经常使用文字符号：二次回路的文字符号，在过去设计顶用的是旧符号，即按国家标准GB315-64编制的。

为了与国际电工委员会标准（IEC）统一，我国又制定了新的标准GB7159-87。

现将新的标准中经常使用的文字符号列写如下。

为了参照利用，将旧标准中的文字符号写在后面的括号中。

Q、QF（DL）：断路器及其辅助触点。

Q、QS（G）：隔离开关及其辅助触点。

T、TM（B）：电力变压器。

T、TA（LH）：电流互感器。

T、TV（YH）：电压互感器。

M、（D）：电动机。

KI、KA（LJ）：电流继电器。

KU、KV（YJ）：电压继电器。

KD（CJ）：差动继电器。

KP、（QJ）：功率继电器。
