通信工程设计中如何选择电源线在通信工程设计中，经常要面临如何选用电源线的问题，因为电源线是通信电源供电系统的重要组成部分。

电源线的选用应依据运用环境的温度、敷设方式、额定工作电压、用电设备负荷电流或直流电路允许电压降加以选择。

合理选择电源线不仅可以削减隐患、提高供电系统的牢靠性，而且可以延长电源线的运用寿命及节约电源能源。

电源线的选择包括沟通电源线和直流电源线的选择。

一、交直流电源线的选择原则沟通电源线的选择：低压配电设备的沟通进线电源线宜按远期负荷计算，低压配电设备的出线如干脆接用电设备时，按被接设备的负荷容量计算，低压配电设备的出线如接电力室沟通配电屏或其它机房沟通配电屏(箱)时，沟通电源线宜按所接沟通配电屏(沟通配电箱)容量或沟通配电屏(沟通配电箱)的远期负荷选择，备用发电机组的输出电源线宜按机组容量设计。

直流电源线的选择：直流配电屏到蓄电池的导线按远期容量设计，直流配电屏到开关电源架的导线按开关电源架容量设计，直流配电屏到通信机房直流支配柜或支配箱的电源线一般按支配柜或支配箱的容量设计，也可依据直流支配柜或支配箱今后所接设备的负荷容量设计，直流配电屏(直流支配柜或支配箱)接通信没备时的电源线按被接机架设备的最大负荷容量计算。

室内布放的电源线应选用阻燃耐火软电缆；同机房内布放的电源线原则上接受单芯电源线，不同机房之间布放的电源线为直流电源线时接受单芯(小于6mm2的可考虑接受电缆)，为沟通电源线时接受电缆；室外敷设的电缆应选用铠装电缆。

电源线的芯线应选用铜质材料。

二、沟通电源线的选择沟通电源线的选择主要考虑两个方面，一是沟通电源线的外护套选择，二是沟通电源线的截面积选择。

沟通电源线的外护套选择应按其运行电压、环境条件、敷设方式选择。

通信用低压部分的沟通电源线耐压一般为1000V。

室内布放时选用铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套软电缆(RVVZ)，室外布放时选用铜芯阻燃聚氯乙烯绝缘钢带铠装聚氯乙烯护套软电缆(RVVZ22)。

线缆选择指南：选购适合网络布线的线缆在现代社会中，网络已成为人们生活和工作不可或缺的一部分。

而网络布线作为网络搭建的基础，线缆选择则是其中的关键一环。

合适的线缆选择不仅关乎网络传输速度与稳定性，还与网络安全和成本密切相关。

本文将从不同角度出发，为大家提供一些选购适合网络布线的线缆的指南。

一、传输速度与频率首先，我们需要考虑的是线缆的传输速度与频率。

一般来说，网络传输速度越高，对线缆的要求也就越高。

目前市面上常见的网络线缆有四类（）、五类（）、六类（）、七类（）和八类（），它们分别适用于不同的传输速度和频率。

四类线缆适用于传输频率为100MHz以下的网络，适合一般家庭用户或小型办公室使用。

五类线缆适用于传输频率为100MHz的网络，已经成为目前较为常见的选择。

而六类线缆适用于传输频率为250 MHz 的网络，采用了更好的防干扰设计，适合需要高速传输和稳定性的场所。

七类和八类线缆则适用于传输频率为600MHz及以上的网络，适用于大型企业和数据中心。

二、抗干扰能力除了传输速度与频率，线缆的抗干扰能力也是一个重要的考量因素。

在复杂的电磁环境下，如果线缆的抗干扰能力不强，信号的传输质量就会受到影响，从而导致网络速度变慢或者不稳定。

常见的干扰源包括电缆电视、电脑显示器、电源线等。

为了减少这些干扰对网络传输的影响，我们可以选择具有抗干扰屏蔽的线缆。

屏蔽线缆通常由金属箔或编织层包裹而成，能够有效地阻隔干扰信号的入侵，提高网络的稳定性和速度。

三、灵活性与可持续性灵活性和可持续性也是我们选择线缆时需要考虑的因素。

灵活性主要指线缆的弯曲半径，也就是线缆能够承受的最大曲率。

如果线缆的弯曲半径较小，那么在布线过程中可能会造成线缆的断裂和损坏，从而影响网络的使用。

可持续性则关系到线缆的使用寿命和环保指标。

一般来说，优质的线缆具有较长的使用寿命，能够经受长时间的使用和频繁的维护。

同时，环保材料的使用也符合现代社会对可持续发展的要求。

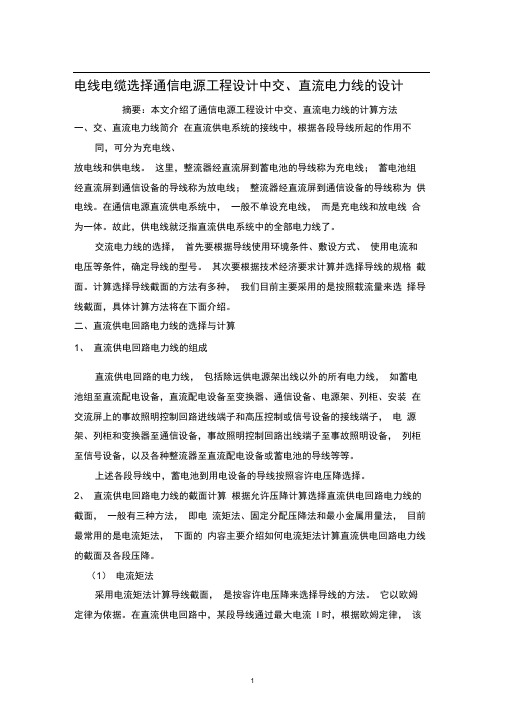

电线电缆选择通信电源工程设计中交、直流电力线的设计摘要：本文介绍了通信电源工程设计中交、直流电力线的计算方法一、交、直流电力线简介在直流供电系统的接线中，根据各段导线所起的作用不同，可分为充电线、放电线和供电线。

这里，整流器经直流屏到蓄电池的导线称为充电线；蓄电池组经直流屏到通信设备的导线称为放电线；整流器经直流屏到通信设备的导线称为供电线。

在通信电源直流供电系统中，一般不单设充电线，而是充电线和放电线合为一体。

故此，供电线就泛指直流供电系统中的全部电力线了。

交流电力线的选择，首先要根据导线使用环境条件、敷设方式、使用电流和电压等条件，确定导线的型号。

其次要根据技术经济要求计算并选择导线的规格截面。

计算选择导线截面的方法有多种，我们目前主要采用的是按照载流量来选择导线截面，具体计算方法将在下面介绍。

二、直流供电回路电力线的选择与计算1、直流供电回路电力线的组成直流供电回路的电力线，包括除远供电源架出线以外的所有电力线，如蓄电池组至直流配电设备，直流配电设备至变换器、通信设备、电源架、列柜、安装在交流屏上的事故照明控制回路进线端子和高压控制或信号设备的接线端子，电源架、列柜和变换器至通信设备，事故照明控制回路出线端子至事故照明设备，列柜至信号设备，以及各种整流器至直流配电设备或蓄电池的导线等等。

上述各段导线中，蓄电池到用电设备的导线按照容许电压降选择。

2、直流供电回路电力线的截面计算根据允许压降计算选择直流供电回路电力线的截面，一般有三种方法，即电流矩法、固定分配压降法和最小金属用量法，目前最常用的是电流矩法，下面的内容主要介绍如何电流矩法计算直流供电回路电力线的截面及各段压降。

（1）电流矩法采用电流矩法计算导线截面，是按容许电压降来选择导线的方法。

它以欧姆定律为依据。

在直流供电回路中，某段导线通过最大电流I 时，根据欧姆定律，该段导线上由于直流电阻造成的压降可按下式计算：SILS - 式中：△ U ――导线上的电压降（v ）；I ——流过导线的电流（A ）;R ――导体的直流电阻（Q ）;p ----- 导体的电阻率（Q ° m^/m ）L ――导线长度（mS 导体截面面积（mm丫 -- 导体的电导率（m/Q ° mri ）导体的电导率是其电阻率的倒数。

导线和电缆截面的选择各级电压电力线路输送容量及距离的大致范围一.根据设计经验,选择导线和电缆截面⒈10KV及以下高压线路及低压动力线路①按发热条件来选择截面;②校验电压损耗;③校验机械强度;④对于绝缘导线和电缆还应满足工作电压的要求;2.低压照明线路①按电压损耗条件选择截面;②校验发热条件;③校验机械强度;④对于绝缘导线和电缆还应满足工作电压的要求;3.对长距离大电流及35KV以上的高压线路①按经济电流密度选择经济截面;②校验电压损耗;③校验发热条件;④校验机械强度;⑤对于绝缘导线和电缆还应满足工作电压的要求;二.选择导线和电缆的条件说明1. 发热条件①三相系统相线截面的选择导线和电缆(包括母线)在通过正常最大负荷电流即计算电流时产生的发热温度,不应超过其正常运行时的最高允许温度。

按发热条件选择三相系统中的相线截面时,应使其允许载流量I al 不小于通过相线的计算电流I 30,即:I al ≥I 30其中I 30=ϕUCOS P3P —负载功率(W) U —负载线电压(V) ϕCOS --负载功率因率如果导线敷设地点的环境温度与导线允许载流量所采用的环境温度不同时,则导线的允许载流量应乘以温度校正系数。

（即I al *K θ）K θ=00θθθθ-'-al alal θ--导线额定负荷时的最高允许温度； 0θ--导线的允许载流量所采用的环境温度； '0θ--导线敷设地点实际的环境温度；在室外，环境温度一般取当地最热月平均最高气温；在室内，环境温度一般取当地最热月平均最高气温加5℃；对土中直埋的电缆，取当地最热月地下0.8—1m 的土壤平均温度,亦可近似地取当地最热月平均气温;附表一:导体在正常和短路时的最高允许温度及热稳定系数②中性线和保护线截面的选择A. 中性线(N线)截面的选择一般三相四线制线路的中性线截面A0,应不小于相线截面Aϕ的50%,即A0≥0.5 Aϕ对于由三相四线线路引出的两相三线线路和单相线路,由于其中性线电流与相线电流相等,因此它们的中性线截面A0应与相线截面Aϕ相同,即A0=AϕB.保护线(PE线)截面的选择根据短路热稳定的要求,保护线(PE线)截面A PE,按GB50054-95《低压配电设计规范》规定:(1)当Aϕ≤16mm^2时A PE≥Aϕ(2)当16mm^2< Aϕ≤35mm^2时 A PE≥16mm^2(3)当Aϕ>35mm^2时 A PE≥0.5 Aϕ★通信行业要求: A PE=35mm^2C.保护中性线(PEN线)截面的选择保护中性线兼有保护线和中性线的双重功能,因此其截面选择应同时满足上述保护线和中性线的要求,取其中的最大值。

交流供电电缆线径选择的十个误区机房供配电系统设计有一定的规范，用户新建机房供配电系统时，应通过设计单位选择合适的交流线径，严格按设计文件施工。

对于现有机房新增一般性负载，往往由用户自行设计并安装。

安全用电是动力设备安装与维护人员的基本要求，所有安装与维护人员都有必要了解交流电缆线径选择的方法和原则。

维护人员在日常工作中不局限于发现设备潜在故障，也应关注线缆等配套设备存在的风险，实现精细化维护。

在具体的安装与维护工作中，不少工程师对电缆线径的选择存在着一些误区，需要对这些误区进行分析。

选择了错误的电缆线径，轻则增加了建设或运行成本，重则可能带来巨大的安全隐患。

本文列出的十个误区都是工程与维护人员容易发生的，事实上导线线径选择还有更多的影响因素，具体选择线径时应根据环境温度、允许温升、敷设方式等查询电工手册或其它相关设计规范。

误区一：经济电流密度2~4A/mm2，选2偏安全，选4偏经济按照经济电流密度选择交流线径是通行的方法，铜质电缆经济电流密度为2~4A/mm2。

显然，取经济电流密度为2A/mm2时，线径较粗，投资成本较高;取经济电流密度为4A/mm2时，线径较细较经济。

一些工程人员认为，按照经济电流密度选择电缆即可，选2A/mm2偏安全，选4A/mm2偏经济，都是可行的选择。

当电缆较细时，电缆比表面积大，对散热有利;当电缆较粗时，电缆比表面积小，热量不易散发，单位截面积导线通过相同的电流时，粗电缆温度较高。

如果电缆温度超过允许值，就会发生危险。

下表为在空气中敷设的塑料绝缘铜芯电线长期连续负荷载流量(《电工手册》第14章第99页，上海科学技术出版社第四版，吕如良等主编，2002年1月)，周围环境温度为25℃，线芯长期允许工作温度为70℃。

由上表可见，较细的电缆每平方载流量远大于4A，随着电缆线径的增加，每单位mm2载流量明显下降。

由于电缆不应一直运行于最高温度，同时存在可能的过流或其它因素影响，选择时导线载流量应小于上表载流量数值。
