管道非开挖修复说明

热力管道非开挖修复【最新版】目录一、热力管道非开挖修复技术背景二、热力管道非开挖修复技术分类三、热力管道非开挖修复技术应用优势四、热力管道非开挖修复技术应用案例五、热力管道非开挖修复技术发展趋势正文一、热力管道非开挖修复技术背景随着城市建设的快速发展，地下管线错综复杂，开挖修复地面管线会对城市交通、环境等方面造成极大影响。

为了减少对城市的破坏，热力管道非开挖修复技术应运而生，成为了城市管网建设的重要手段。

二、热力管道非开挖修复技术分类热力管道非开挖修复技术主要分为以下几类：1.管道内衬修复技术：采用特定的材料对管道内部进行衬砌，以提高管道的耐磨、抗腐蚀性能。

2.管道喷涂修复技术：通过喷涂设备将特定的涂料喷涂至管道内部，形成一层耐磨、抗腐蚀的涂层。

3.管道灌浆修复技术：通过灌浆设备将特定的灌浆材料灌入管道内部，形成一个坚固、稳定的管道结构。

4.紫外线光固化修复技术：采用紫外线光固化材料对管道内部进行修复，具有速度快、效率高、环保等优点。

三、热力管道非开挖修复技术应用优势1.减少对城市环境的破坏：非开挖修复技术无需开挖地面，有效避免了对城市交通、绿化、环境等方面的影响。

2.节约成本：非开挖修复技术无需进行大规模的地面开挖，大大降低了工程成本。

3.工程质量高：非开挖修复技术可以精确控制修复材料的施工质量，提高管道的使用寿命。

4.工期短：非开挖修复技术施工速度快，有效缩短了工程周期。

四、热力管道非开挖修复技术应用案例某城市热力管道在使用过程中出现了损坏，采用非开挖修复技术对管道进行修复。

首先，对管道进行检测，确定损坏部位和程度。

然后，采用管道内衬修复技术对损坏部位进行修复。

最后，对修复后的管道进行试压和验收，确保管道正常运行。

五、热力管道非开挖修复技术发展趋势随着我国城市化进程的加快，热力管道非开挖修复技术在城市管网建设中将发挥越来越重要的作用。

非开挖修复地下排水管道技术简介摘要：城市排水管网是城市的重要基础设施，是城市水污染防治和城市排涝、防洪的骨干，但是由于管龄过长、外部荷载、管道材料以及施工质量的影响，排水管道迅速进入老化、受损阶段，管道的设计寿命锐减，管道排水能力受到严重影响，进而也成为城市内涝和污水收集质量降低、路面塌陷的重要因素。

而管道如果长期不修复，轻则污染地下水，重则导致道路塌陷，交通瘫痪，因此寻找行之有效的修复方案是目前城市管理部门无法回避的问题也是重要的工作任务。

本文对目前最为经济安全合理的非开挖修复技术进行简要介绍。

关键词：非开挖；修复；排水管道；技术；简介目前，我国大多数城市中排水管道的修复都是采用开挖后重新埋管的方法，但是城市地下管线错综复杂排水管道的修复技术难度增大，尤其是在大城市，城市道路的开挖越来越受限制，因此选择非开挖修复技术越来越受城市管理者的青睐。

下面我将简单介绍非开挖修复地下排水管道的技术与方案。

非开挖修复技术优点优点：1、针对老、旧管道设施的改造，能同时满足结构更新和扩容的需求；2、最大限度地避免开挖对环境的破坏，减少了工程道路修复等额外投资；3、局部开挖工作坑，减少开挖及对公共交通环境的影响；4、采用液压设备，噪声低，符合环保要求，减少扰民因素，社会效益明显提高；5、施工速度快、工期短，有效降低了工程成本；6、工程安全可靠，提高了服务性能，有益于设施的后期养护。

鉴于非开挖管道修复技术的优势，近年来在排水管道、供水管道和天然气管道应用有了很大的发展。

非开挖修复前期准备非开挖修复施工前，应对待修管道上下游进行堵水、临时排水、管道清洗、CCTV检测及原管道进行预处理等各项前期工作。

1、临排措施。

排水管道非开挖修复前，若缺陷段管道无法实施停水作业，则除少量工法可以适量带水作业外，为确保修复期间上下游正常排水，需采取临排调水措施。

2、堵水。

临排搭设完备后，进行缺陷管道上下游的堵水作业，通常用堵水气囊进行封堵；3、清淤。

非开挖管道修复技术简介、一、什么是非开挖管道修复技术在地表不开沟(槽)的条件下铺设、更换或修复各种地下管线的施工新技术。

与传统的挖槽施工法相比，非开挖施工技术具有不影响交通，不破坏环境、施工周期短，综合施工成本低、社会效益显著等优点。

二、非开挖管道修复技术的应用领域在英国，非开挖技术的早期发展是基于对旧的污水管、自来水管和煤气管的修复和内衬的。

用于增强大口径污水管结构的技术。

内衬的创新方法是在英国开发的，这些方法包括软衬法(CIPP)，该法是在25年前以Insituform方法在英国发明并取得专利的。

英国的许多极年久的污水管道是以大口径隧道由砖和石头建造的。

目前，已开发了许多修复技术，其中大部分涉及到使用预制的内衬板和内衬管段，它们可由一系列材料制成，例如玻璃钢(GRP)、聚乙烯(PE)、PVC、玻璃加强水泥(GRC)，加筋混凝土、喷射混凝土和钢筋混凝土。

软衬法(CIPP)也许是使用得最广的较小口径污水管道施加内衬层的方法。

最近几年随着材料科学的发展聚脲作为防腐材料应运而生。

在管线修复上具有时间快，效率高成本低，更重要的是环保材料对自来水没有污染，因此引起了国际社会的广泛关注，成为管道修复的新材料新技术。

非开挖技术发展到今天，它已应用于本来定义的三个领域，广泛用于穿越高速公路，铁路，建筑物、河流，以及在闹市区，古迹保护区，农作物和植被保护区等进行市政，供水、煤气、电力，电讯，石油，天然气等管线的铺设，更新或修复。

三、聚脲喷涂施工在非开挖管道修复中的地位和作用喷涂聚脲涂料是国外近20 年发展起来的一种高反应性、无污染的喷涂技术。

它一经问世就以其优异的理化性能、工艺性和环保性，充分显示了传统防腐材料无以伦比的优越性，获得迅猛发展，广泛应用于建筑、能源、交通、水利、化工和环保等领域。

聚脲的性能特点（1）环保性：100% 固含量，无溶剂、无有机物挥发、无毒、无污染的“绿色”喷涂技术。

（2）理化性能：优良的抗水渗透性，吸水率低，整体无缝，黏结力强，真正的“皮肤式”防水；耐温性好，可在-40~120℃下长期工作，适应不同的管道使用温度；耐候性、耐老化性好。

热力管道非开挖修复一、引言在我国城市基础设施建设中，热力管道作为冬季供暖、夏季制冷的重要设施，其运行状态直接关系到市民的生活质量。

然而，随着管道使用年限的增加，管道老化、破损等问题日益突出，影响了热力管道的正常运行。

传统的修复方法往往需要开挖地面，既耗费人力物力，又影响城市交通和市民生活。

因此，热力管道非开挖修复技术应运而生。

二、热力管道非开挖修复的必要性1.传统修复方法的局限性传统的热力管道修复方法主要包括开挖修复和焊接修复。

这两种方法在实际操作中存在一定的局限性。

首先，开挖修复需要大面积的施工场地，对城市交通和市民生活造成较大影响；其次，焊接修复对管道材质、焊接工艺要求较高，且易产生焊接应力，影响管道使用寿命。

2.非开挖修复技术的优势与传统修复方法相比，热力管道非开挖修复技术具有明显优势。

非开挖修复无需开挖地面，减小了对城市交通和市民生活的影响；其次，非开挖修复采用先进的材料和工艺，提高了管道的使用寿命和运行稳定性；最后，非开挖修复降低了施工难度和成本，提高了施工效率。

三、热力管道非开挖修复技术简介1.热力管道非开挖修复的工艺流程热力管道非开挖修复主要包括以下几个步骤：管道检测、修复方案设计、材料准备、施工及验收。

2.常用非开挖修复技术介绍常用的非开挖修复技术包括：内衬修复、喷涂修复、缠绕修复等。

内衬修复是通过将特殊材料的内衬管材放入管道内，使其与原管道紧密结合，形成一个新的保护层；喷涂修复是通过喷涂一层特殊材料，使管道内壁形成一个新的保护层；缠绕修复是将一层复合材料缠绕在管道外部，形成一个新的保护层。

3.非开挖修复技术的应用范围非开挖修复技术适用于各种材质、各种直径的热力管道，特别是在城市地下空间有限、交通和市民生活影响较大的情况下，具有显著优势。

四、热力管道非开挖修复案例分析1.某城市热力管道非开挖修复项目概况某城市热力管道由于长期运行，管道出现老化、破损等问题，影响了供暖效果。

为保证市民温暖过冬，决定采用非开挖修复技术进行修复。

非开挖管道修复监理大纲摘要：1.非开挖管道修复的概念及意义2.非开挖管道修复的技术特点3.非开挖管道修复的监理要点4.非开挖管道修复的监理流程5.非开挖管道修复的质量控制与安全管理6.非开挖管道修复的监理组织与职责分工7.非开挖管道修复的监理记录与报告8.非开挖管道修复的案例分析正文：一、非开挖管道修复的概念及意义非开挖管道修复是指在不破坏地面的情况下，对地下管道进行维修、修复或更换的技术。

它具有施工速度快、恢复地面快、对环境影响小、节约成本等优点，是现代城市管道维修的重要发展方向。

二、非开挖管道修复的技术特点非开挖管道修复技术主要有以下几种：1.管道内衬修复：在原有管道内部安装一层新的管道，以提高管道的寿命和性能。

2.管道局部修复：对管道的局部破损进行修复，通常采用热熔套管、冷拔套管等方法。

3.管道替换修复：将原有管道挖出，更换新的管道。

三、非开挖管道修复的监理要点1.施工前的准备工作：包括检查施工场地、设备准备、材料准备等。

2.施工过程中的监控：包括施工进度、质量、安全等。

3.施工后的验收：包括修复效果、管道功能、地面恢复等。

四、非开挖管道修复的监理流程1.监理组织与职责分工：明确监理人员的职责和权限，确保施工过程中的监督和协调。

2.监理记录与报告：及时记录施工过程中的关键数据和问题，并定期向上级汇报。

3.质量控制与安全管理：确保施工过程中的质量和安全，对存在的问题及时提出整改要求。

五、非开挖管道修复的质量控制与安全管理1.质量控制：对施工过程中的关键环节进行质量控制，确保修复效果符合要求。

2.安全管理：对施工过程中的安全风险进行识别、评估和控制，确保施工安全。

六、非开挖管道修复的监理组织与职责分工1.监理组织：由具有相关经验和专业知识的人员组成，负责施工过程的监督和协调。

2.职责分工：明确各监理人员的职责和权限，确保施工过程中的监督和协调。

七、非开挖管道修复的监理记录与报告1.监理记录：及时记录施工过程中的关键数据和问题，包括施工进度、质量、安全等。

地下管道非开挖修复技术规程一、前言地下管道是现代城市的重要组成部分，其安全运行对城市的正常运转至关重要。

然而，地下管道的老化和损坏也是不可避免的。

传统的地下管道维修方法是开挖修复，但这种方法会对城市交通和环境造成影响，同时还会增加维修成本。

因此，非开挖修复技术成为了一种重要的管道维修方法。

本文旨在提供一份地下管道非开挖修复技术规程，以帮助工程师和技术人员正确使用非开挖修复技术。

二、非开挖修复技术概述非开挖修复技术指的是在不破坏地面或地下管道的情况下，通过特定的工具和材料对管道进行修复。

这种修复方法具有操作简便、工期短、成本低等优点。

非开挖修复技术包括以下几种：1. 管道内衬管道内衬是一种将带有特殊材料的管道套在损坏的管道内部的方法。

这种方法适用于管道内表面受损或结构脆弱的情况。

2. 管道包覆管道包覆是一种在损坏的管道外部覆盖一层特殊材料的方法。

这种方法适用于管道外部受损或结构脆弱的情况。

3. 管道注浆管道注浆是一种在管道周围注入特殊材料的方法。

这种方法适用于管道周围土壤沉降或管道结构脆弱的情况。

三、非开挖修复技术使用流程1. 方案设计在进行非开挖修复之前，需要对管道进行全面的检查和评估，确定管道的损坏程度和修复方案。

设计方案应考虑到管道的材料、直径、长度、深度等因素。

2. 材料选用对于不同的管道损伤类型，需要选用不同的修复材料。

例如，对于管道内部损伤，需要选用具有耐腐蚀、耐磨损等特性的材料；对于管道外部损伤，需要选用能够抵抗氧化、紫外线等特性的材料。

3. 工具准备根据设计方案的要求，准备相应的修复工具和设备。

例如，对于管道内衬，需要准备管道内衬机、管道套等工具；对于管道包覆，需要准备管道包覆机、材料输送设备等工具。

4. 现场施工根据设计方案和材料选用，进行现场施工。

在施工过程中，需要注意安全防护，保证施工人员的人身安全。

5. 质量检验施工完成后，需要对修复后的管道进行质量检验，检查修复效果是否符合设计要求。

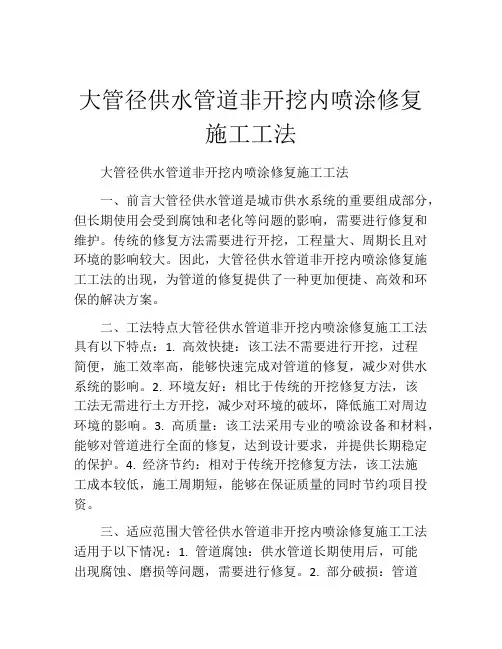

大管径供水管道非开挖内喷涂修复施工工法大管径供水管道非开挖内喷涂修复施工工法一、前言大管径供水管道是城市供水系统的重要组成部分，但长期使用会受到腐蚀和老化等问题的影响，需要进行修复和维护。

传统的修复方法需要进行开挖，工程量大、周期长且对环境的影响较大。

因此，大管径供水管道非开挖内喷涂修复施工工法的出现，为管道的修复提供了一种更加便捷、高效和环保的解决方案。

二、工法特点大管径供水管道非开挖内喷涂修复施工工法具有以下特点：1. 高效快捷：该工法不需要进行开挖，过程简便，施工效率高，能够快速完成对管道的修复，减少对供水系统的影响。

2. 环境友好：相比于传统的开挖修复方法，该工法无需进行土方开挖，减少对环境的破坏，降低施工对周边环境的影响。

3. 高质量：该工法采用专业的喷涂设备和材料，能够对管道进行全面的修复，达到设计要求，并提供长期稳定的保护。

4. 经济节约：相对于传统开挖修复方法，该工法施工成本较低，施工周期短，能够在保证质量的同时节约项目投资。

三、适应范围大管径供水管道非开挖内喷涂修复施工工法适用于以下情况：1. 管道腐蚀：供水管道长期使用后，可能出现腐蚀、磨损等问题，需要进行修复。

2. 部分破损：管道局部出现破裂、裂缝等损坏时，可以采用该工法进行修复。

3. 防腐保护：用于对新建管道进行防腐保护，延长使用寿命。

四、工艺原理大管径供水管道非开挖内喷涂修复施工工法基于以下原理和技术措施：1. 表面处理：对管道表面进行清洗和除锈处理，以保证底涂和中涂的附着力。

2. 喷涂技术：采用专业的喷涂设备，将修复材料均匀喷涂于管道内壁，构成有效的防护层。

3. 材料选择：选用高强度、高耐腐蚀性的修复涂料，能够有效修复管道损坏部位，提供长期保护。

五、施工工艺该工法的施工工艺包括以下几个阶段：1. 施工准备：进行现场勘测，确定施工方案和施工工期；准备施工所需材料和机具设备。

2. 管道表面处理：清洗管道内壁，除去腐蚀物和沉积物；对表面进行除锈处理，保证后续涂层的附着力。

非开挖工程管道修复方案在管道修复领域中，非开挖工程技术的应用越来越广泛，它是指在不破坏地面或地下基础设施的情况下，对地下管道进行检测、维护、修缮的技术方案。

非开挖工程技术的优点在于能够运用在各种管道工程中，可以对各类管道进行快速修复，减少对周围环境的干预，弥补了传统维修方法的缺陷。

本文将对非开挖工程管道修复方案进行介绍。

目前应用的非开挖工程方案包裹修补法包裹修补法是一种比较成熟的非开挖工程管道修复方式。

该方法主要是将一种硬化性材料包裹在被修补管道的外壁上，利用材料管道的自重和橡胶垫圈的作用，使包裹材料紧密贴合被修补管道表面，形成一个高强度的保护层，从而达到修补目的。

该方法可以用于各种类型的管道维修，效果显著。

环氧树脂修补法环氧树脂修补法是一种利用环氧树脂封堵管道漏水或开裂的方法，具有施工快、修补效果显著等优势。

使用该方法进行管道维修的关键在于选择环氧树脂，其性能必须符合被修复管道的特点，以保证修复效果。

在应用过程中，使用者需要对环氧树脂的混合比例、涂覆方式等因素进行认真测试，避免影响管道修复效果。

土壤固化材料的注入这种修复方法是一种采用化学固化材料的注入方式，通过将固化材料注入到管道周围的土壤中，使土壤逐渐硬化起来，从而协助地下管道维修。

在选用注入的化学固化材料时，需要考虑到材料的类型和性质，选择适当的材料可以提高修复的效率。

拼装式管道修复法拼装式管道修复法利用长度约50cm的拼装式管道元件，在被维修的管道表面上用夹具或黏合材料进行装配。

这种方法可以用来对各种类型、材质的管道进行修补，具有损坏小、工艺流程简单、施工周期短等优势。

非开挖工程的优势采用非开挖工程技术进行管道修复，其优势主要有以下几点：1.无需大范围破坏和挖掘地面和硬质岩层，减小了环境污染和对周围基础设施造成的危害。

2.施工周期短，可以快速修复和恢复管道的正常使用，减少经济损失。

3.采用非开挖方案可以避免破坏管道周围的交通、电力、水利等基础设施，保障周围环境的安全和稳定。

管道非开挖修复紫外光原位固化法施工工艺一、施工工艺流程 UV 内衬修复工艺流程如下：二、 施工准备施工前期，对现况旧管道进行CCTV 内窥检测（堵塞严重的须先导流、疏通）、查看其旧管道变形、破损情况；量测（多次）旧管管径；准确的量测其井中到井中的距离，然后提前向专业厂家作出具体管道情况说明，定制玻璃纤维内衬入软管。

三、 污水导流施工前首先要对上游排水管线和施工段涉及的支线进行导流。

四、 管道清淤、冲洗及CCTV 检测对施工段管线进行清淤冲洗作业，根据现场调查，清洗方法为使用高压射流冲洗疏通，如达不到效果则采用钻机疏通后再用高压射流施工准备管端部及支线处理管道疏通清淤拉入内衬软管检测验收CCTV 检测及局部修复现场勘测污水封堵导流紫外线固化CCTV 内窥检测冲洗车冲洗，具体流程如下：管内泥砂和管壁附着物清理干净后，用CCTV 检测系统检测管内清理情况，直到管道适合下一步施工为止。

CCTV 检测应记录支线口、管道裂纹等破损情况。

发现管道局部破损，应先进行局部修复。

五、 UV 内衬修复作业UV 内衬修复与传统的翻转内衬修复工艺相比省去了搭架、翻转、用水等环节,大大缩短了施工周期。

具体工艺如下： （1）拉入防护膜防护膜起保护内衬软管的作用，防止内衬软管在拉入过程中被凸起物划伤，出现破损。

现场勘查雨水截流导流机械疏通（备选）施工准备CCTV 检测（备）高压水车冲洗CCTV 检测（2）拉入玻璃纤维内衬软管将滑动滚轮放置到适当的位置，紧接着把将碾压好、预切好长度的玻璃纤维软管从检查井处拉进要修补的管道内，并在管两端安装闭气的扎头。

（3）软管加压及紫外灯安装连接压缩机与软管之间的空气供气管道，给内衬软管充气，依靠空气压力使内衬软管膨胀。

通过管道扎头在软管（充气后）内拉入小车式紫外线灯。

调试小车及灯的运行。

加压过程需缓慢进行应防止玻璃纤维软管过度膨胀及出现褶皱，然后再进行紫外线固化。

（4）UV内衬固化通过设定紫外线灯的小车爬行速度及软管内温度的控制参数，并结合小车上的CCTV的监测，及时调整控制参数，使软管树脂处于设定硬化条件，DN400mm管内紫外线灯行走速度平均为0.5米/分钟。

国内管道非开挖修复技术的现状与发展随着中国城市化的快速发展，城市管道的建设和维修也成为了一个重要的课题。

而传统的开挖式管道维修方式不仅影响市容市貌，也会给城市居民生活带来不便。

为了解决这一问题，近年来，国内管道非开挖修复技术得到了快速发展，以下是本文对这一技术的现状和发展进行分析。

非开挖修复技术的定义非开挖修复技术是指通过使用特殊的设备和工具，可以在不开挖管道的情况下对管道进行维修、更改和重组，从而解决了开挖式修复所带来的诸多问题。

非开挖修复技术的类型目前，国内的非开挖修复技术主要包括以下几种：管道内涂层修复技术这种修复技术是通过使用特殊的涂层技术，将涂层涂抹在管道内侧，从而达到修复管道的效果。

管道套管修复技术该修复技术是在原有的管道外部套一层新的管道，使管道内部得到保护，同时也能够达到更换管道的效果。

管道光纤传感修复技术该技术通过在管道内部安装光纤传感器，可以实时监测管道运行状态，提前预判可能的故障，并进行维修。

管道漏水维修技术该技术是通过在管道损坏部位喷洒特殊材料，快速填补损坏部位，达到管道维修的效果。

非开挖修复技术的优势相比传统的开挖式修复技术，非开挖修复技术具有以下几点优势：不需要大规模的人力和物力投入相比传统的总开挖和重修，非开挖修复技术只需要少量的人力和设备就可以实现。

缩短了维修时间非开挖修复技术所需时间较短，通常可以在数小时内完成，而传统的开挖式维修通常需要数天至数周。

减小了对周围环境的影响传统的开挖式维修所引起的环境污染和场地占用问题，非开挖修复技术可以很好地解决。

经济效益显著总体来看，采用非开挖修复技术的成本较低，可以取得更好的经济效益。

非开挖修复技术的应用现状目前，非开挖修复技术已经广泛应用于各个领域，主要包括以下几个方面：市政工程领域在城市道路、桥梁下方等地，常常有各种类型的管道和线路需要维修，而非开挖修复技术可以通过内部或外部套管的方式，对这些管道或线路进行修复。

工业领域在各种工业生产中，不可避免地需要使用各种管道和线路，而非开挖修复技术可以通过内部或外部套管的方式，对这些管道或线路进行修复。

城镇排水管道非开挖修复更新工程技术规程一、目的本规程旨在统一城镇排水管道非开挖修复更新工程的规范运行，控制城镇排水管道施工质量，保证城镇排水管道修复更新工程能够在保护地下排水系统健康机能的前提下，高效、稳定的进行更新改造。

二、适用范围本规程适用于于城镇地下排水管道非开挖修复更新工程，包括但不限于封护层修复、砼护筒强度恢复、管沟表面修复、管沟封堵、节点改造、管道连接等。

三、工程设计1、工程设计前须对修复坑段段落进行预见性调查，以及管道破损情况对应度、管道表面坡度、破损面封护情况、管道内表面处置情况、排水管径、管道材质、排水节点等调查记录，并对作业区段进行了多角度评价，以便确定修复的方案。

2、根据现存排水管道的破损形式和状态，采取适宜的天然水泥泥漿、桥架模板、封闭浇灌假基体、隔离模板等非开挖施工技术，将污水管道进行更新改造，进而恢复原排水系统的生态环境。

3、在非开挖修复现存排水管道过程中，须采取复合封堵施工技术，严格执行技术要求，形成钢筋混凝土壳和聚合物水泥性封堵，使其具有良好的密封、耐久、阻水性能，减少排水管道内部建筑物混入，以及水浸渗极对地下工程安全作出准确判断。

四、标准要求1、强度恢复更新：主要指修复后单元构件表面抗拉强度（F c ）、表面结构均匀；2、水密性更新：以防止空气水环境老化、空蚀其机能，以及管沟表面施工聚合物水泥的水密性、阻水性等；3、流体连续性更新：管沟内表面采用拉长、平滑，封护层或表面最大抗拉强度满足设计要求，并且采用适当的模具施工，夯实度满足要求，使管沟内流通面积不受影响；4、穿越现浇现存建筑改造：改造成孔对突破地面采用钢筋混凝土构件或是现浇现存建筑，封堵材料必须为高强阻水隔水胶凝材料，在施工阶段应按规定质量把控；5、节点改造：管沟连接处采用新型端头管支架、活动支撑件或非开挖投放管道，以不影响管道纵向及横向安装改造。

非开挖管道修复监理大纲（原创实用版）目录1.非开挖管道修复的概念及意义2.非开挖管道修复的技术特点3.非开挖管道修复的施工流程4.非开挖管道修复的质量检测与验收5.非开挖管道修复的应用案例6.非开挖管道修复的发展趋势正文一、非开挖管道修复的概念及意义非开挖管道修复是指在不破坏地面的情况下，对地下管道进行维修、修复的一种技术。

它与传统的开挖修复方式相比，具有占地面积小、施工周期短、环保等多重优点。

在当前城市地下空间日益紧张的情况下，非开挖管道修复技术成为了城市管道维修的重要手段，对于提高城市管道运行效率、保障城市正常运行具有重要意义。

二、非开挖管道修复的技术特点非开挖管道修复技术具有以下几个方面的特点：1.施工方式多样化：非开挖管道修复技术可以根据不同的管道损坏情况，选择适合的施工方式，如内衬修复、局部修复、整体修复等。

2.修复效果良好：非开挖管道修复技术可以恢复管道的正常运行功能，延长管道使用寿命，同时避免了传统开挖修复方式对地面环境的破坏。

3.施工周期短：非开挖管道修复技术施工速度快，工期短，降低了施工成本，减少了对市民生活的影响。

4.环保：非开挖管道修复技术无需开挖，减少了土壤污染、噪音污染等问题，实现了绿色施工。

三、非开挖管道修复的施工流程非开挖管道修复的施工流程主要包括以下几个步骤：1.管道检测：首先对待修复的管道进行全面检测，了解管道损坏情况，为制定修复方案提供依据。

2.方案设计：根据管道检测结果，制定合适的修复方案，包括修复方式、材料选择、施工工艺等。

3.施工准备：准备相应的施工设备、材料，并对施工人员进行培训、安全交底等。

4.施工作业：按照方案要求进行实际修复施工，包括管道清理、修复材料施工、质量检测等。

5.施工结束：施工完成后进行质量验收，确保修复效果满足要求。

四、非开挖管道修复的质量检测与验收非开挖管道修复质量检测与验收主要包括以下几个方面：1.修复后管道功能性检测：包括管道内窥镜检测、闭水试验、压力试验等，确保修复后管道运行正常。

地下管道线路非开挖恢复技术地下管线的非开挖修复，与非开挖勘测、铺设和更换一样，都是构成当前非开挖产业的重要技术支柱。

埋设在地下的任何管道，都会受到各种机械外力的作用和管内外物质的化学作用。

例如，地面车辆的碾压作用，地层变形对管道地基基础的作用，管内流体对管内壁的腐蚀作用，以及管外土壤、地下水对管外壁的腐蚀作用，等等。

随着时间的延长，管道都会不可避免地出现损伤或损坏。

使用中的管道如果发生损坏，一般都会导致重大损失。

例如，自来水主管爆裂造成巨大漏水损失，天然气管道泄漏易造成爆炸损失，就连普通的污水排水管道泄漏，也可能会导致地面大面积坍塌、沉降损失。

所以，必须对损伤或损坏的地下管线进行修复。

特别应当采用非开挖勘测等方法定期对管道进行检查，以提前发现问题，在管道还没有泄漏和未造成重大损失之前就进行修复。

一、管道内损的全管修复技术地下管线的非开挖修复工作都是从管内进行的。

根据修复方法的工艺原理和修复技术的特征，可将其分为内衬修复法和喷涂修复法两个大类。

1.内衬插入法这种方法又称为插管法，是一种最简单的内衬修复方法，也是目前国内外使用最普遍的方法。

这种方法将新的衬管置入旧管内，形成新的管道内壁，适用于各种管道的全长修复；或者做内衬短节或补丁，适用于各种管道的局部修复。

衬管材料可采用PE管、PVC管和玻璃纤维管（GRP）等塑料管材，也可采用钢管。

其代表性工法为德国的Trolining工法。

1）工艺原理将直径略小于旧管内径的衬管用拉入（柔性管）或顶入（刚性管）的机械方法置入旧管内进行修复。

2）施工工艺（1）勘察和清洗旧管管壁。

（2）穿入钢绳（或拉杆）。

（3）连接衬管，回拖铺入。

（4）环形间隙灌浆处理。

3）技术特点（1）优点：①施工简单，对操作者技术要求不高；②投资少、施工成本低；③可适应大曲率半径的弯曲管道。

（2）缺点：衬管外径与旧管内径之间留有空隙，过流断面损失较大，且衬管载荷支承的受力状态不好。

4）适用范围管径：60～2500 mm。

1、紫外光固化修复技术（针对整段修复）紫外光固化CIPP修复技术指的是在不改变待修复管道位置的条件下，先将浸透树脂的软管通过牵拉压缩空气压紧等方式或过程，使软管与待修复管道内壁紧密贴合，然后利用软管内树脂遇紫外线固化的特性，将紫外线灯放入充气的软管内并控制紫外线灯在软管内以一定速度行走，使软管由一端至另一端逐步固化，紧贴待修复管道内壁，形成一层坚硬的“管中管”结构，从而使已发生破损或失去输送功能的地下管道在原位得到修复。

2、点状修复技术（针对局部修复）城市管道非开挖点状修复，也被称为局部树脂固化法（毡筒气囊局部成型法），是指在管道局部裂缝、渗漏、破损的情况下，因管道局部破损而需要紧急抢修时，把涂抹有树脂混合液的玻璃纤维毡布用气囊紧压于管道内壁，通过常温、加热或紫外线照射等方式实现固化，在修复点管内形成新内衬管的一种非开挖修复方法。

点状修复技术由于其具有针对性强、施工速度快等特点，无需整段进行修复，只需哪里损坏就修哪里，采取这种方法可以大大降低经济成本，因此这项技术被广泛的应用在国外的管道修复工程中。

3、折叠内衬修复技术（针对整体修复）普莱姆斯内衬（Primus Line®）系统由Kevlar®增强内衬管和特殊设计连接件组成，将PE管折成U型再用胶带帮扎拉入母管后充气复圆，该工法更适合于煤气/石油等压力管道，最长一次可达1公里．要挖工作坑。

4、高分子材料修复技术（针对局部修复）高分子材料修复技术采用的是由美国安耐康进口的混凝土修复材料，主要针对700mm以上的管道。

在确定受损位置后，施工人员可以一次性完成快速堵漏、填充、桥接、加固等工序，施工简单，材料具有固化时间快，固化后抗压强度是混凝土的5倍，材料与原管壁粘结强度大于混凝土的内聚力，以及良好的耐化学腐蚀能力。

温州工业园区排水管修复工程编制人：审核人：审批人：杭州雨亚市政工程有限公司二〇一九年十一月十一日目录一、编制依据 (3)二、工程概况 (3)三、施工工艺 (3)1、局部现场固化法工艺特点 (3)2、使用范围 (3)3、工艺原理 (4)4、施工工艺流程 (4)四、安全施工及保证措施 (9)1、安全管理小组人员配置 (9)2、安全管理小组人员职责 (10)3、作业前准备 (11)4、施工安全技术措施 (12)5、井下作业应急措施 (14)一、编制依据1.温州工业园区排水管修复工程施工图纸2.《城镇排水管道检测与评估技术规程》(CJJ_181-2012)3.《城镇排水管道非开挖修复更新工程技术规程》（CJJ/T 210 – 2014）4.温州工业园区北侧排水管道修复工程CCTV报告 YT-2015010045.《城镇排水管渠与泵站维护技术规程》CJJ68-20076.《排水管道维护安全技术规程》CJJ 6-20097.《密闭空间作业职业危害防护规范》（GBZ/T 205-2007）8.《缺氧危险作业安全规程》（GB 8958-2006）二、工程概况本工程为温州工业园区排水管修复工程，管道材质为玻璃钢夹砂管和砼管材，管径分别为D300、D400、D500、D600、D800、D1000、D1200、D1800，采用局部现场固化法（点状原位固化法）对管道进行非开挖修复，施工范围内，全长共计580米，其中破裂17处，变形9处，错口11处，渗漏13处。

三、施工工艺1、局部现场固化法工艺特点（1）局部现场固化主要分人工玻璃钢接口和毡筒气囊局部成型两种技术，在损坏点固化树脂，增加管道强度达到修复目的，并可提供一定的结构强度。

（2）在排水管道非开挖修复中，通常与土体注浆技术联合使用。

（3）保护环境，节省资源。

不开挖路面，不产生垃圾，不堵塞交通，使管道修复施工的形象大为改观。

总体的社会效益和经济效益好。

2、使用范围（1）适用管材为钢筋混凝土材质及其他材质雨污排水管道。
