建筑结构中剪力墙结构设计论文

关于建筑结构设计中的剪力墙结构设计探讨摘要：在当前时期，我国城市建设中高层建筑和超高层建筑的数量不断增多，而剪力墙作为高层建筑中的重要组成部分，在房屋建筑中具有非常广泛的应用。

一般建筑内部墙体主要包括两种类型：一是承重墙，主要对建筑物纵向垂直重力进行支撑，一般的承重墙是采用钢筋混凝土浇筑而成；另一种是建筑剪力墙，剪力墙在建筑结构中的作用主要是用来承受风荷载、地震作用力的平衡支撑情况。

在现代高层建筑中，房屋结构的设计需要从剪力墙的抗震性能角度出发，保证建筑剪力墙具有稳定的抗震、耐压性能，并且有针对性地使用高强度钢筋混凝土结构对剪力墙结构进行加固，从而确保建筑结构设计的合理性。

关键词：建筑工程；结构设计；剪力墙结构；设计中图分类号： tu761 文献标识码： a 文章编号：0前言随着城市化进程的不断加快，城市建筑中的中高层、特高层住宅建筑的数量正不断增多，对于建筑结构的稳定性设计需求也更为严格。

为满足建筑的安全结构性能与标准抗震新能，建筑结构设计中都采用了剪力墙作为建筑支撑。

在对剪力墙结构进行设计时，需要结合建筑内的空间布局以及功用情况，对分户墙、山墙、电梯墙等进行合理地分割，一方面既要满足建筑内墙体分割的基本要求，同时，在墙体的走向和墙体结构设计中需要考虑其抗震性能，在建筑平衡性的论证下对墙体位置进行适度调整，既满足现代建筑的美观实用性能，又能够为建筑企业提高经济效益，并且符合国家对高层住宅所规定的抗震要求。

1剪力墙结构优点分析建筑物剪力墙的种类较多，其主要分类可以依据以下三个条件：首先是根据剪力墙所使用的材料不同进行类，可以分为配筋剪力墙和钢筋砼现浇剪力墙。

另外可以按照剪力墙洞口进行分类，主要有整体式剪力墙、框架式剪力墙和不规则洞口式剪力墙三种类型。

根据剪力墙在建筑物内承受压力状况进行分类，可以有壁式框架结构剪力墙、独立式结构剪力墙和连枝剪力墙等。

随着建筑行业的科技含量不断提高，在剪力墙的制作方面也加入了更多新的材料和工艺，这是随着人们对于建筑空间的稳定性以及舒适性的要求越来越高而不断与之相适应的。

论建筑结构设计中剪力墙结构设计的运用【摘要】：随着建筑行业的快速发展，越来越多的剪力墙结构小高层住宅楼拔地而起，剪力墙主要承受地震作用与风荷载，其一般是由连梁、墙肢等构件组成，具有抵抗水平侧移能力较强、侧移变形相对较小、结构刚度与承载力较大的特点，本文就加强剪力墙优化设计的问题的作了分析与研究。

【关键词】：建筑结构；剪力墙；设计中图分类号：tu3文献标识码： a 文章编号：引言随着社会经济的迅速发展，人们对建筑工程设计提出了安全、经济、适用三大要求，即建筑在保证安全的前提下，应不影响市场销售情况和未来使用者的居住质量，尽可能满足住宅经济性适用性，剪力墙结构由于其侧移小、抗侧刚度大和抗震性能好等特点，剪力墙结构被广泛用于现代建筑中，目前，在国内的住宅建筑中，由于使用功能的要求，客房与居室多处采取小开间的结构形式，分隔墙相对较多，采用剪力墙结构不但可以将承重墙、分隔墙合二为一，而且具有较为理想的经济性与实用性。

但是国内现阶段在剪力墙结构的设计中，尚存在一定的弊端与问题需要解决，不断优化其设计方法是十分重要的，且如何做好高层建筑剪力墙结构的优化设计是结构设计人员需不断探讨的难题。

1.剪力墙结构布置及概念设计应沿主轴的方向或其他方向双向或多向的布置剪力墙，尽量的拉对齐通。

剪力墙的门窗洞口应上下对齐，成列的布置，成明确的墙肢和连梁，避免出现错洞墙；从安全与经济性方面考虑，剪力墙的间距不应当过于密集，侧向刚度不适合过大，应让两个方向抗侧刚度靠近；为减小扭转效应，平面分布上要力求均匀，建筑物质心和刚度中心尽量接近。

可将较长的剪力墙分成若干均匀的独立墙段，相邻独立墙段间用弱的连梁或楼板连接起来，因为它的受剪脆性往往容易被破坏；高宽比大于2的剪力墙可以设计成弯曲破坏的延性剪力墙以避免脆性的剪切破坏；应用于住宅建筑的短肢剪力墙结构，既利于建筑布置，又可减轻结构自重。

2．剪力墙结构设计的基本样式（1）整体剪力墙，主要是指没有门窗洞口或者只有少量很小洞口的剪力墙，在此类剪力墙设计中可以忽略洞口的存在。

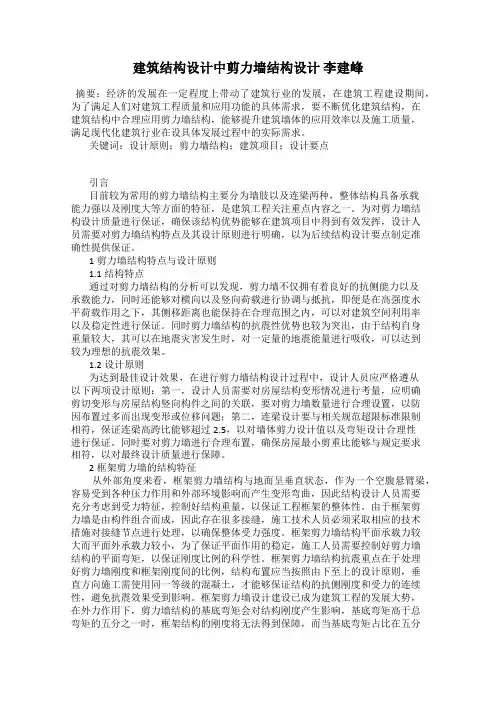

建筑结构设计中剪力墙结构设计李建峰摘要：经济的发展在一定程度上带动了建筑行业的发展，在建筑工程建设期间，为了满足人们对建筑工程质量和应用功能的具体需求，要不断优化建筑结构，在建筑结构中合理应用剪力墙结构，能够提升建筑墙体的应用效率以及施工质量，满足现代化建筑行业在设具体发展过程中的实际需求。

关键词：设计原则；剪力墙结构；建筑项目；设计要点引言目前较为常用的剪力墙结构主要分为墙肢以及连梁两种，整体结构具备承载能力强以及刚度大等方面的特征，是建筑工程关注重点内容之一。

为对剪力墙结构设计质量进行保证，确保该结构优势能够在建筑项目中得到有效发挥，设计人员需要对剪力墙结构特点及其设计原则进行明确，以为后续结构设计要点制定准确性提供保证。

1剪力墙结构特点与设计原则1.1结构特点通过对剪力墙结构的分析可以发现，剪力墙不仅拥有着良好的抗侧能力以及承载能力，同时还能够对横向以及竖向荷载进行协调与抵抗，即便是在高强度水平荷载作用之下，其侧移距离也能保持在合理范围之内，可以对建筑空间利用率以及稳定性进行保证。

同时剪力墙结构的抗震性优势也较为突出，由于结构自身重量较大，其可以在地震灾害发生时，对一定量的地震能量进行吸收，可以达到较为理想的抗震效果。

1.2设计原则为达到最佳设计效果，在进行剪力墙结构设计过程中，设计人员应严格遵从以下两项设计原则：第一，设计人员需要对房屋结构变形情况进行考量，应明确剪切变形与房屋结构竖向构件之间的关联，要对剪力墙数量进行合理设置，以防因布置过多而出现变形或位移问题；第二，连梁设计要与相关规范超限标准限制相符，保证连梁高跨比能够超过2.5，以对墙体剪力设计值以及弯矩设计合理性进行保证。

同时要对剪力墙进行合理布置，确保房屋最小剪重比能够与规定要求相符，以对最终设计质量进行保障。

2框架剪力墙的结构特征从外部角度来看，框架剪力墙结构与地面呈垂直状态，作为一个空腹悬臂梁，容易受到各种压力作用和外部环境影响而产生变形弯曲，因此结构设计人员需要充分考虑到受力特征，控制好结构重量，以保证工程框架的整体性。

浅议剪力墙结构设计在建筑结构设计中的应用摘要：随着经济与科学技术的发展，建筑事业取得了长足的发展。

在近几年的建筑结构设计中，剪力墙结构凭借其较大的抗侧刚度以及良好的抗震性，被普遍应用在多层或高层的混凝土建筑中。

本文分析了建筑墙结构设计在建筑应用中的原则与具体问题，以此来使得建筑结构设计更合理，提高建筑的质量与安全性。

关键词：建筑结构设计；剪力墙结构；应用分析剪力墙因其结构钢度大、抗震能力强以及整体性好等特点而被广泛的应用到建筑结构设计中。

此外剪力墙在具体应用的众多有点也使其受到业主与开发商的广泛欢迎。

但是为了能够更有效的提高建筑的质量与安全性，在具体应用中要充分认识剪力墙结构的优缺点，以提高剪力墙结构的综合利用。

1、剪力墙结构设计应遵循的基本原则1.1剪力墙平面内的实际承载力与刚度要较大，换句话说剪力墙平面外的承载力与刚度要较内平面小，这是剪力墙本身固有的特性。

建立墙的这一特性，使其同平面外的梁连接时，容易出现墙肢的外弯距的现象，而在通常验算时并不对平面的承载力与外刚度进行验算。

因此要尽可能的避免外搭接的情况，当实在无法避免时，要选取科学合理的方法，使得剪力墙的安全与质量有保障。

1.2剪力墙的设计的计算需要考虑两方面因素，分别是竖向作用与水平作用，在此基础上再对结构进行整体的分析，首先求的内力然后根据偏拉或偏压对斜截面与正截面的承载力进行验算。

如果受到较大的集中荷载作用，就再增加对局部受压承载的验算。

对剪力墙承载力进行计算时，当带翼墙是以下情况时，对其宽度计算取最值。

剪力墙承载力计算取最值情况；当剪力墙厚度与两翼墙厚度都是6倍长度；门窗与洞口之间的翼缘宽度；剪力墙彼此之间的距离以及墙肢高度取其高度的1/10。

1.3剪力墙的几何特征类似板状，其宽与高尺寸较大而厚度较小。

剪力墙在受力情况下其形态类似柱，同柱的最明显的不同是肢体与厚度的比值。

当肢体与厚度3<x<5时可将此时的剪力墙的结构看成异柱体，并按照异柱体进行墙体结构设计；当比值≦3时，这时剪力墙的结构设计可按照柱来设计。

剪力墙结构在建筑结构设计中的应用【摘要】我们国家经济的不断发展和技术的不断进步都使得我们国家各个方向和行业的事业都在这样一个过程和阶段中得到迅猛的发展，建筑事业作为相当重要的经济发展因素，必然也是要在这样一个过程中得到其应有的进步和发展的。

而在建筑结构的设计中，剪力墙结构又正是以其自身突出鲜明的优势和特点成为了多层或者是高层混凝土建筑中的必然选择。

剪力墙的优势就体现在其具有较大的抗侧刚度，在建筑结构中能够较好的减少侧边位移，除此之外还具有较好的抗震作用，正是因为这样才促成了剪力墙在建筑工程中的广泛应用。

本文在这样一种背景和基础下对剪力墙在建筑结构设计中的应用予以详尽的说明和分析。

【关键词】剪力墙结构；建筑结构；设计；应用一剪力墙设计过程中的原则分析1.1 剪力墙的尺寸较为特别，其高和宽都比较大但是厚度值比较小，这就使得剪力墙从几何特征上来看待时近乎于板说但从受力形态上来分析则更接近于柱，其与柱主要的区别就在于肢长和厚度的实际比值，我们在进行设计的时候，当比值大于3的时候就将其按照柱来处理，当比值大于3但是小于5的时候则将其按照异性柱来进行处理，实际上也就是按照双向受压的构件来进行设计。

1.2 剪力墙平面以内的刚度和承载力都比较大，但是平面以外的刚度和承载力则是由很大程度上的减少，这样一种实际的状况就会使得剪力墙在与平面外的梁进行连接的时候容易形成墙肢的外弯矩状况，但是，在一般的工程条件下是不需要对平面外的刚度和承载力进行演算的，所以能够采取的措施就只有在进行设计与施工的时候尽量避免外搭接状况的出现，实在不能够避免的时候就需要采取有效的措施来保证其安全和质量不受到太大的不良威胁。

1.3 我们对墙进行设计计算，实际上就是考虑水平以及竖向作用下结构的整体状况分析，求出结构内力，在此基础上按照偏压或者是偏拉的状况来进行斜截面承载力的演算或者是正截面承载力的演算。

我们在进行剪力墙的承载力设计计算时，需要对带翼墙的计算宽度按照最小值来进行取值。

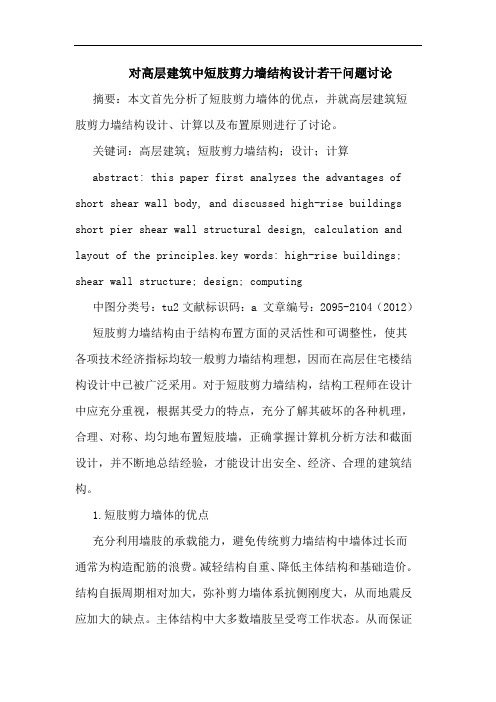

对高层建筑中短肢剪力墙结构设计若干问题讨论摘要：本文首先分析了短肢剪力墙体的优点，并就高层建筑短肢剪力墙结构设计、计算以及布置原则进行了讨论。

关键词：高层建筑；短肢剪力墙结构；设计；计算abstract: this paper first analyzes the advantages of short shear wall body, and discussed high-rise buildings short pier shear wall structural design, calculation and layout of the principles.key words: high-rise buildings; shear wall structure; design; computing中图分类号：tu2文献标识码：a 文章编号：2095-2104（2012）短肢剪力墙结构由于结构布置方面的灵活性和可调整性，使其各项技术经济指标均较一般剪力墙结构理想，因而在高层住宅楼结构设计中已被广泛采用。

对于短肢剪力墙结构，结构工程师在设计中应充分重视，根据其受力的特点，充分了解其破坏的各种机理，合理、对称、均匀地布置短肢墙，正确掌握计算机分析方法和截面设计，并不断地总结经验，才能设计出安全、经济、合理的建筑结构。

1.短肢剪力墙体的优点充分利用墙肢的承载能力，避免传统剪力墙结构中墙体过长而通常为构造配筋的浪费。

减轻结构自重、降低主体结构和基础造价。

结构自振周期相对加大，弥补剪力墙体系抗侧刚度大，从而地震反应加大的缺点。

主体结构中大多数墙肢呈受弯工作状态。

从而保证墙体具有足够的延性；同时大多数连梁的跨高比大于2.5，保证整体刚度的同时降低连梁的自身刚度，避免连梁的剪切破坏，使连梁也具有足够的延性。

以此来弥补剪力墙体系延性的不足。

2.短肢剪力墙结构的计算分析2.1构造措施短肢剪力墙结构中的短肢墙受力以承担竖向荷载为主，承担水平荷载为辅。

高层建筑局部剪力墙结构设计分析【摘要】本文根据设计实例，就高层建筑的结构设计方案进行研究分析总结，并提出采用局部框支建立结构体系的结构设计方案，从而提高设计方案的可行性以及高层建筑的安全性。

【关键词】高层建筑；结构设计；平面布置；剪力墙结构1 工程概况某高层建筑项目，地上32层，地下1层，框架-剪力墙结构，转换层位于4层，部分采用框支结构，建筑物总高度为98.5m，总建筑面积为58600m2。

地下室为停车库，1～4层为商业及管理用房，5层以上为公寓，本工程建设场地属ⅱ类场地，抗震设防烈度按7度设防，房屋安全等级为二级，设计使用年限为50年。

地下结构总长145m，属于超长结构，在地面上设两道温度伸缩缝，把结构分为三单元，每单元长度不超过60m，对超过50m长的结构单元，在中间设一道后浇带，温度伸缩缝同时兼作防震缝，使得每结构单元的体型简单，有利于抗震。

地下室部分因建筑使用要求，不允许设缝，故在地下室设计时，同时考虑了垂直荷载、风荷载、土压力、水反力及温度应力的共同作用。

该工程基础采用大直径人工挖孔扩底灌注桩，桩端持力层为强风化泥岩，桩径为φ900～1600mm，单桩竖向承载力特征值为4600kn～12100kn。

2 高层建筑设计分析2.1 竖向承重及抗侧力构件设计分析框支剪力墙体系在其转换层的上、下位置因竖向受力构件类型的转换造成建筑物竖向刚度的突变，地震作用时在转换层上下容易形成薄弱环节，对结构抗震不利，故在设计时采取以下几个措施原则进行优化，确保结构整体安全合理。

2.1.1 转换层的转换构件布置为了达到这一目标，本工程在满足建筑使用功能的前提下，考虑如何布置1～4层的框支柱的柱网，以实现了最短传力途径，减少转换次数。

在与建筑师充分沟通的基础上比较几个结构方案，最后确定在结构单元中间的框支剪力墙下设置了三根截面为1200×1200mm的框支柱，上部剪力墙直接通过转换粱支承在框架柱上；在结构单元端头位置，每片短剪力墙下均设置了一个600×1200mm的扁形框支柱，使得短剪力墙60％的截面直接落在扁形框支柱上，其余部分则通过转换梁直接支承在框架柱上。

剪力墙结构在建筑结构设计中的应用摘要：文章作者主要围绕剪力墙结构的设计的相关问题进行了分析，重点对剪力墙中连梁设计、剪力墙结构设计和计算的优化的措施提出了一些建议和看法。

关键词：剪力墙结构，结构设计；优化措施中图分类号： tu398+.2文献标识码：a 文章编号：abstract: the article the author mainly around the shear wall structure design of related problems are analyzed, and the key of shear wall coupling beam of design, the shear wall structure design and calculation of the optimization measures put forward some suggestions and opinions.key words: the shear wall structure, structure design; optimization measures引言剪力墙结构由于其抗侧刚度大、侧移小和抗震性能好等特点，被广泛用于现代建筑结构设计中，尤其是高层建筑的结构设计。

但在设计中，对剪力墙位置的具体布置、截面形状和尺寸等是否合理，相关的规范没有明确的规定，通常是由结构工程师根据经验来设计的。

因此，在结构设计过程中可能会存在设计偏于保守等现象或设计不合理等情况，造成一定的浪费或结构安全性不够等。

为此，本文作者结合自己的从事相关工程的经验，对剪力墙结构设计中的相关问题进行了简单的探讨。

一、剪力墙墙肢的分类、结构布置及墙肢厚度的选取问题1.1 墙肢的分类剪力墙根据墙肢的高厚比分为一般剪力墙和短肢剪力墙。

一般剪力墙是指墙肢截面高度与厚度之比大于8的剪力墙，短肢剪力墙是指墙肢截面高度与厚度之比为5—8的剪力墙。

剪力墙结构和框架结构_剪力墙设计与建筑结构论文剪力墙设计与建筑结构论文1剪力墙结构布置在建筑的竖向荷载中，其主要是由楼面荷载以及结构自重通过楼面传递到剪力墙的。

其具有着两种表现形式，一种是由连梁所产生的弯矩，一种是墙肢内具有的轴力。

在我们对竖向荷载进行计算时，主要是以其受荷面积进行计算的，而在水平荷载计算时，则主要是借助计算机的有限元方式对其进行计算，通过这种建筑受力情况的科学估算，能够有效地为我们后续的结构布置提供重要的基础数据。

在高层建筑中，剪力墙结构一般都是以双向布置的方式形成空间结构。

在剪力墙布置过程中，非常关键的一个问题就是要保证力所具有的均衡性，要通过建筑中心同刚度中心距离的接近避免建筑出现扭转效应。

在对其实际布置时，我们会看到当剪力墙抗侧刚度过大时，其所具有的自振周期也会随之增大。

面对此种情况，设计人员则可以通过加大墙体间距的方式使结构的抗侧移刚度能够得到降低，可以说，通过剪力墙的合理布置，能够有效地提升高层建筑的稳定性。

2剪力墙结构设计对于剪力墙结构的设计是一个非常复杂、专业的过程，其中具有着很多个设计步骤。

对此，就需要我们在对剪力墙结构进行设计之前就能够对剪力墙结构设计的步骤进行充分的了解，并对墙肢所具有的厚度与长度进行确定。

之后，则需要开展连梁以及边缘构件的设计，最终对地震荷载进行计算。

2、2连梁的设计连梁就是对墙肢之间进行连接的梁，其不仅能够帮助我们对不同墙肢进行连接，同时也能够在水平荷载的作用下使墙肢因为出现变形情况对连梁产生一种内力，并以这种内力的产生对墙肢施加一种稳定的约束作用。

在实际设计中，首先需要重点关注的就是截面尺寸以及连梁跨高比这两个指标。

如果连梁刚度过大，就需要我们对其进行适当的折减，但是，在对剪力墙进行设计时，仅仅根据相关的设计标准很难帮助我们实现配置的折减，对此，就需要我们能够允许其适当的出现开裂的情况，并以这种开裂情况的存在将内力转移到墙体上来实现折减的效果。

高层建筑剪力墙结构设计的探讨摘要：框架剪力墙结构是高层建筑中的常用结构, 文章通过工程实例, 从结构布置, 计算方法, 设计参数取值以及剪力墙连梁设计等阐述高层建筑框架剪力墙结构设计中应注意的问题及采取的措施。

关键词：高层建筑框架剪力墙连梁抗震措施中图分类号：[tu208.3] 文献标识码：a 文章编号：前言剪力墙结构刚度大, 整体性好, 用钢量较省, 在高层住宅、旅馆等居住性建筑中, 居室和客房均为小房间, 分隔墙较多。

采用现浇剪力墙结构, 可以将承重墙与分隔墙合二为一, 相对来说比较经济。

另外, 室内较框架结构简洁, 没有露梁、露柱现象。

外形美观, 便于室内布置, 使用功能更好, 且增大了使用面积。

因此受到了开发商和业主的广泛欢迎。

剪力墙由墙肢和连梁两种构件组成。

其结构承载力及刚度都很大, 侧移变形小, 抵抗水平侧移能力强。

经过合理设计可做成抗震性能很好的延性剪力墙, 无论在非地震区及地震区都很适用。

一、结构布置剪力墙结构中竖向荷载、水平地震作用和风荷载都由钢筋混凝土剪力墙承受。

所以剪力墙的布置应在满足建筑使用要求的前提下, 沿结构的主要轴线, 尽可能地规则拉通对称布置。

既要考虑便于梁板等承担竖向荷载的构件的布置, 又要尽量使结构刚度对称, 减少偏心, 从而减少扭转效应的影响。

同时, 应注意以下几个问题: 1避免出现独立小墙肢《高层建筑混凝土结构技术规程》(jgj3- 2010) 中规定: “矩形截面独立墙肢的截面高度hw 不宜小于截面宽度bw 的5 倍。

”一旦出现上述情况, 对墙肢轴压比、配筋等都有严格的限制, 设计施工都比较困难。

在实际设计中, 独立小墙肢基本上可以通过合并洞口等方法消除, 或合理布置剪力墙, 使小墙肢成为墙体翼缘, 其受力状态明显好于独立小墙肢, 仅适当加强配筋即可。

2谨慎采用短肢剪力墙结构近年来兴起的短肢剪力墙结构, 既有利于建筑的灵活布置, 又可进一步减轻结构自重, 比较受业主欢迎。
