盘扣式脚手架使用说明书一、引言盘扣式脚手架是一种常见的建筑施工工具，用于搭建临时支撑结构，提供安全的工作平台。
本文档旨在提供盘扣式脚手架的使用说明，帮助用户正确、安全地搭建和拆除脚手架。
二、搭建脚手架前的准备工作在搭建盘扣式脚手架之前，必须进行以下准备工作：1. 确定搭建脚手架的地点和高度，并做好场地的清理与整理工作。
2. 确保所有所需材料齐全，包括脚手架主体材料、连接件、水平调整器等。
3. 检查脚手架的材料和连接件是否完好，没有损坏和变形。
4. 确保施工人员熟悉盘扣式脚手架的搭建方法和安全操作规程。
三、脚手架搭建步骤1. 选择适当的基础材料和地基，确保脚手架的稳定性。
2. 搭建脚手架的起始支撑结构，一般采用立杆和水平梁的组合。
3. 根据需要，安装脚手架的斜撑和水平撑杆，以增强脚手架的稳定性。
4. 逐层安装脚手架框架，确保连接件紧固可靠、位置正确。
5. 在每层脚手架上搭设工作平台，确保平台的平整、牢固。
6. 安装脚手架的上、下交接平台，以便工人上下脚手架。
7. 搭建脚手架的顶面结构，包括横梁和横梁连接件。
8. 检查脚手架的稳定性和可靠性，确保脚手架各个部分的紧固和固定。
四、脚手架使用注意事项1. 在使用盘扣式脚手架之前，必须接受相关培训和指导，了解脚手架的使用方法和安全规程。
2. 必须正确穿戴个人防护装备，包括安全帽、安全带、耐磨鞋等。
3. 在工作过程中，严禁从脚手架上投掷物品或向下抛掷物品，以免造成伤害。
4. 在脚手架上工作时，必须保持平稳的姿势，严禁站在脚手架边缘。
5. 脚手架上禁止堆放过多材料和工具，以免超载和滑落。
6. 在搭建和使用过程中，必须定期检查脚手架的稳定性和连接件的可靠性。
7. 如果发现脚手架有任何损坏或不稳定情况，应立即停止使用，并进行维修或更换。
五、脚手架拆除步骤1. 在拆除脚手架之前，必须确保工作平台清理干净，并将所有工具和材料从脚手架上取下。
2. 逐层拆除脚手架框架，按照相反的顺序拆卸连接件。

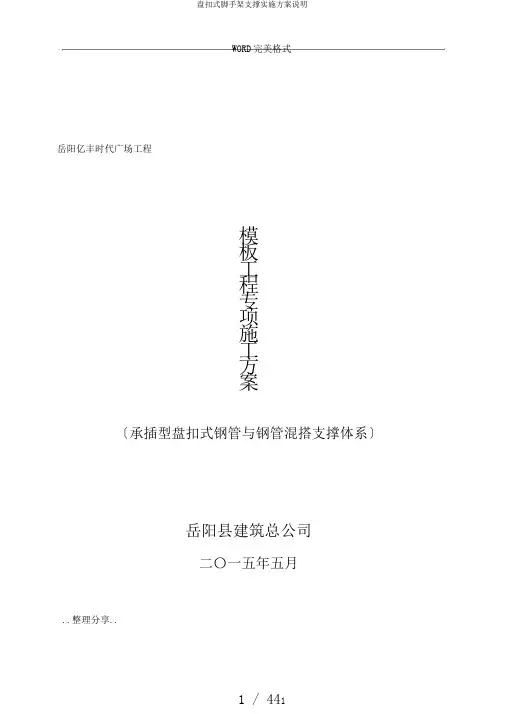

WORD完美格式岳阳亿丰时代广场工程模板工程专项施工方案〔承插型盘扣式钢管与钢管混搭支撑体系〕岳阳县建筑总公司二〇一五年五月..整理分享..目录一、编制依据 2二、工程概况 3三、模板工程安装方案 4四、施工工艺流程及劳力组织 4五、模板施工技术要求 6六、平安考前须知11七、应急预案14八、模板工程设计计算 (15)..整理分享..一、编制依据1、?建筑法?、?平安生产法?、?建设工程质量管理条例?、?建设工程平安生产管理条例?、?湖南省建设工程平安生产管理方法?等法律、法规；2、?危险性较大分局部项工程平安生产管理方法?等住房和城乡建设部、省住建厅、市住建局的相关标准性文件；3、?混凝土结构工程施工及验收标准? (GB50204-2002)；4、?建筑工程施工质量验收统一标准? (GB50300-2001)；5、?混凝土结构工程施工工艺标准? (ZJQ00-SG－010－2003)；6、?建筑施工模板平安技术标准?〔JGJ162-2021〕；7、?建筑施工承插型盘扣式钢管支架平安技术规程? 〔JGJ231-2021〕；8、?建筑施工盘扣式钢管脚手架平安技术标准? 〔JGJ166-2021〕；9、?建筑施工扣件式钢管脚手架平安技术标准? 〔JGJ130-2001〕；10、?建筑施工手册?第三版；11、岳阳县建筑设计有限责任公司设计的本工程施工图纸；12、本工程的施工组织设计等。
..整理分享..二、工程概况第一节绪言工程名称：岳阳亿丰时代广场工程建设单位：湖南亿丰置业开展监理单位：岳阳宏远建设监理设计单位：岳阳县建筑设计有限责任公司施工单位：岳阳县建筑总公司质量监督单位：岳阳县建设工程质量监督站平安监督单位：岳阳县建设工程平安监督站第二节结构特征工程分别为B1#~B3#、B5#~B13#、B15#~B20#楼，主要结构类型为：框架结构，根底形式：独立柱基，建筑高度为米〔其中B1#建筑高度为米、B2#、B6#为米、其他为米〕，屋面防水等级为Ⅱ级，防火等级二级，建筑层数为：2~5层〔其中B1#建筑层数为五层、B6#、B19#、B20#建筑层数为三层，其他层数为二层〕，总建筑面积为㎡，本工程按七度抗震设防。
盘扣式脚手架架体使用详解！盘扣式脚手架具有承载力高、结构稳固、安全可靠、搭拆便捷、使用寿命长、易于管理等诸多优点，被广泛应用于桥梁、管廊、地铁、大型厂房、大型舞台、体育场馆等公建项目。
今天我们就对盘扣式脚手架架体盘扣式支撑架的搭设、施工、拆除、验收等做简单介绍。
一、盘扣式支撑架搭设安全要求建筑结构安全一直是各项目建设实现过程中的最主要目标，尤其对公共建筑而言更是如此，要确保在地震中建筑仍能够保证结构安全稳定。
盘扣式支撑架搭设安全要求有以下几点：1、搭设必须按照经过审批的方案和现场交底的要求进行，严禁偷工减料，严格遵守搭设工艺，不得将变形或校正过的立杆作为施工材料。
2、搭设过程中，现场须有熟练的技术人员带班指导，并有安全员跟班检查监督。
3、搭设过程中严禁上下交叉作业，要采取切实措施保证材料、配件、工具传递和使用安全，并根据现场情况在交通道口、作业部位上下方设安全哨监护。
4、作业层上的施工荷载应符合设计要求，不得超载，不得在脚手架上集中堆放模板、钢筋等物料。
5、脚手架使用期间，严禁擅自拆除架体结构杆件，如需拆除必须报请技术负责人同意，确定补救措施后方可实施。
6、脚手架应与架空输电线路保持安全距离，工地临时用电线路架设及脚手架接地防雷措施等应按现行行业标准《施工现场临时用电安全技术规范》（JGJ461）的有关规定执行。
7、高处作业规定：①遇6级及以上大风、雨雪、大雾天气时应停止脚手架的搭设与拆除作业。
②作业人员上下脚手架采用爬梯，不得攀登支架上下，更不允许采用塔吊、吊车吊装人员上下。
盘扣式支撑系统各构件名称二、盘扣式支撑架施工工艺流程安装搭设盘扣式支撑架时，应先安装立杆，再安装水平杆，最后安装斜杆，形成了基本的架体单元后，再以此扩展搭设成整体的支架体系。
盘口式支撑系统施工流程图三、盘扣式支撑架搭设控制要点1、依照支撑架配置图纸上尺寸标注，正确放样。
搭设范围根据设计图纸或甲方指定，随着支撑架的搭设随时进行校正。

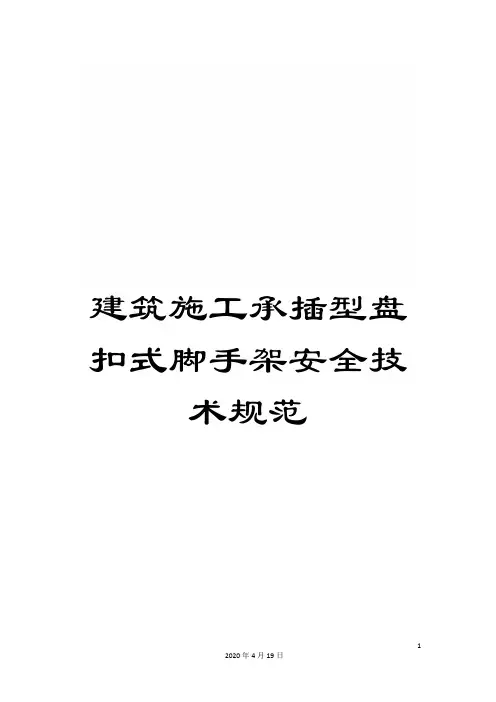

建筑施工承插型盘扣式脚手架安全技术规范建筑施工承插型盘扣式脚手架主要构配件一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。
盘扣结点1—连接盘；2—插销；3—水平杆杆端扣接头；4—水平杆；5—斜杆；6—斜杆杆端扣接头；7—立杆二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于3kN。
三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度的刻痕或颜色标记。
四、立杆盘扣节点间距宜按0. 5m模数设置；横杆长度宜按0.3m模数设置。
材料要求一、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T 1591、《碳素结构钢》GB/T700以及《一般工程用铸造碳钢件》GB/T11352的规定。
承插型盘扣式钢管支架主要构配件材质二、连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》GB/T 11352中牌号为ZG 230 - 450的屈服强度、抗拉强度、延伸率的要求。
制作质量要求一、杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固可靠。
焊丝宜采用符合现行国家标准中，气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于3. 5mm。
二、铸钢或钢板热锻制作的连接盘的厚度不应小于8mm，允许尺寸偏差应为±0.5mm；钢板冲压制作的连接盘厚度不应小于l0mm，允许尺寸偏差应为±0.5mm。
三、铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触，并应有不小于500平方毫米的接触面积。
四、楔形插销的斜度应确保楔形插销楔入连接盘后能自锁。
铸钢、钢板热锻或钢板冲压制作的插销厚度不应小于8mm，允许尺寸偏差应为±0.lmm。
五、立杆连接套管可采用铸钢套管或无缝钢管套管。
采用铸钢套管形式的立杆连接套长度不应小于90mm，可插入长度不应小于75mm；采用无缝钢管套管形式的立杆连接套长度不应小于160mm，可插入长度不应小于110mm。
承插型盘扣式脚手架技术指导文件工程名称：张家沟村二三四组安置小区主要构配件一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。
盘扣结点—连接盘。
—插销。
—水平杆杆端扣接头。
—水平杆。
—斜杆。
—斜杆杆端扣接头。
—立杆二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于。
三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度的刻痕或颜色标记。
四、立杆盘扣节点间距宜按. 模数设置。
横杆长度宜按. 模数设置。
材料要求一、承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标准《低合金高强度结构钢》、《碳素结构钢》以及《一般工程用铸造碳钢件》的要求。
承插型盘扣式钢管支架主要构配件材质二、连接盘、扣接头、插销以及可调螺母的调节手柄采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》中牌号为的屈服强度、抗拉强度、延伸率的要求。
制作质量要求一、杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固可靠。
焊丝宜采用符合现行国家标准中，气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于. 。
二、铸钢或钢板热锻制作的连接盘的厚度不应小于，允许尺寸偏差应为±。
钢板冲压制作的连接盘厚度不应小于，允许尺寸偏差应为±。
三、铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触，并应有不小于平方毫米的接触面积。
四、楔形插销的斜度应确保楔形插销楔入连接盘后能自锁。
铸钢、钢板热锻或钢板冲压制作的插销厚度不应小于，允许尺寸偏差应为±。
五、立杆连接套管可采用铸钢套管或无缝钢管套管。
采用铸钢套管形式的立杆连接套长度不应小于，可插入长度不应小于。
采用无缝钢管套管形式的立杆连接套长度不应小于，可插入长度不应小于。
套管内径与立杆钢管外径间隙不应大于。
六、立杆与立杆连接套管应设置固定立杆连接件的防拔出销孔，销孔孔径不应大于，允许尺寸偏差应为±。
承插型盘扣式脚手架使用说明表
1. 概述
本使用说明表旨在提供有关承插型盘扣式脚手架的操作和安全使用方法的指导。
2. 脚手架组装
- 在使用脚手架之前，确保所有组件和配件都完好无损。
- 按照提供的组装图纸和说明进行脚手架的组装。
- 使用正确的工具和技巧，确保脚手架组装牢固和稳定。
3. 脚手架使用
- 在使用之前，仔细检查脚手架的结构和连接，确保没有松动或损坏的部分。
- 根据需要调整脚手架的高度和宽度。
确保脚手架的高度和宽度适合工作环境。
- 当在脚手架上工作时，要保持平稳和平衡。
避免突然移动或迅速改变位置。
- 在工作期间，要注意不要向脚手架承载能力之外增加额外的重量。
- 使用脚手架时需遵守相关安全规范和操作规程。
4. 脚手架拆除
- 在拆除脚手架前，确保没有人员在上面工作。
- 根据拆除顺序逐步拆除脚手架的各个部分。
- 在拆除过程中，注意安全，避免受伤和材料的损坏。
- 拆除完成后，将脚手架组件和配件妥善保管，以备下次使用。
5. 安全注意事项
- 在使用脚手架前，必须接受相关的安全培训和指导。
- 使用脚手架时，必须佩戴适当的安全装备，如安全帽、安全
鞋等。
- 禁止在脚手架上奔跑、跃跃欲试或作出任何危险行为。
- 脚手架上不得携带超重物品，以免影响脚手架的稳定性。
- 在恶劣的天气条件下，如大风、风雨等，必须停止使用脚手架。
- 在脚手架上工作时，要时刻保持警惕，确保安全。
请根据实际使用情况和脚手架的特殊要求，定期维护和检查脚
手架，确保其安全可靠的使用。
盘扣式脚手架、安鼎易重型支撑架系统使用说明书
一、构造：
盘扣式系列脚手架和安鼎易重型支撑架，主要由带圆盘的立杆、带横杆头的横杆、带斜拉头的斜拉杆、起始杆、三脚架、楔形销等构成。
立杆：通常采用Q345材质的φ60×3.2、φ48×3.25钢管进行热镀锌工艺处理，依长度而设计，每0.5米焊一个圆盘，一端头有连接棒。
横杆：通常采用Q235材质的φ48×3.25钢管进行热镀锌工艺处理，依长度而设计，两端焊横杆头。
斜拉杆：通常采用Q235材质的φ48×3.25钢管进行热镀锌工艺处理，依长度而设计，两端焊接斜拉头。
起始杆：上焊有圆盘，连接可调底座与立杆。
三脚架：用于外延平台支撑，用于脚手架系统。
圆盘：一般为10mm厚，材质为Q235B钢板。
楔性销：用于锁定横杆头、斜拉头与圆盘。
斜拉头：用楔形销卡于圆盘大孔上。
横杆头：用楔形销卡于圆盘小孔上。
可调底座：用于调节垂直高度。
踏步梯及扶手：用于连接上下层，便于工人作业行走，扶手起安全作用，主要使用于盘扣式脚手架系统。
挂钩踏板：独特的挂钩设计，与钢管实现无缝隙连接，承载强，能够防滑排水确保施工安全。
二、优势：
盘扣式脚手架和安鼎易支撑架系统是我公司自主研发的包括多项专利的产品，与市场上其他脚手架及模板支架产品相比，具有以下几方面的优势：
（1）所有的盘扣架构配件表面都经热浸镀锌工艺处理，使用寿命15年以上；
（2）低成本、高效益——基本构件少、模块化设计，搭建和拆卸时大大节省用工成本；
（3）高强度钢材，力学设计合理，立杆的最大荷载达200KN；
（4）与碗扣式脚手架相比，节约用钢量2/3以上；
（5）公司设计研发的专利，为客户提供更高的安全性与效益。
（6）应用范围广阔，主要适用对象是建筑施工企业、装饰装修企业、租赁企业、产品宣传单位等。
广泛适用于建筑施工内、外架、现浇梁、模板支撑、棚架、隧道桥梁、舞台搭设等施工。
三、搭设要求：
（1）使用盘扣式脚手架搭设双排外脚手架时，高度不大于24m，大于24m时，必须另外进行设计计算。
用户可根据使用要求选择架体几何尺寸，相邻水平杆步距宜选用2m，立杆纵距宜选用1.5m或1.8m，且不宜大于2.1m，立杆横距宜选用0.9m或1.2m。
（2）立杆：立杆底部应配置可调底座，首层立杆宜采用不同长度的立杆交错布置，错开立杆竖向距离
≥500mm。
（3）斜杆或剪刀撑：沿架体外侧纵向每5跨每层应设置一根竖向斜杆或每5跨间应设置扣件钢管剪刀撑，端跨的横向每层应设置竖向斜杆。
(1-斜杆；2-立杆；3-竖向斜杆；4-水平杆；5-扣件钢管剪刀撑)
（4）连墙体：连墙体的设置应符合以下要求：
1．连墙件必须采用可承受拉压荷载的刚性杆件，连墙件与脚手架立面及墙体应保持垂直，同一层连墙件应在同一平面，水平间距不应大于3跨，与主体结构外侧面距离≤300mm。
2．连墙件应设置在有水平杆的盘扣节点旁，连接点至盘扣节点距离不得大于300mm；采用钢管扣件做连墙杆时，连墙杆应采用直角扣件与立杆连接；
3．当脚手架下部暂不能搭设连墙件时，宜外扩塔设多排脚手架并设置斜杆形成外侧斜面状附加形架，待上部连接件搭设后方可拆除附加梯形架。
（5）脚手板：脚手板设置应符合下列规定：
1.钢脚手板的挂钩必须完全扣在水平杆上，挂钩必须处于锁住状态，作业层脚手板应满铺；
2.作业层的脚手板架体外侧应设挡脚板和防护栏，护栏高度宜为1000mm，均匀设置两道，并应在脚手架外侧立面满挂密目安全网。
（6）其他要求：
双排脚手架的每步水平杆层，当无挂钩踏板或其他挂钩脚手板加强水平层刚度时，应每5跨设置水平斜杆。
以上为双排外脚手架搭设要求，均符合JGJ231—2010.《建筑施工承插型盘扣式钢管支架安全技术规程》安鼎易盘扣式支撑架系统支架支模搭设要求
（1）盘扣式支撑系统搭设模板支架时，搭设高度≤24m；当大于24m时，应另行设计计算。
（2）盘扣式支撑系统作为模板支架搭设时应根据施工方案计算得出立杆的排架尺寸并选用定长的水平杆，根据支撑高度组合插套的立杆段、可调托座和可调底座。
（3）当搭设高度≤8m的满堂模板支架时，步距≤1.5m，支架架体四周外立面的第一跨每层均设置竖向斜杆，架体整体底层以及顶层均应设置竖向斜杆，并应在架体内部区域每隔5跨由底至顶纵、横向均设置竖向斜杆或采用扣件钢管搭设的大剪刀撑。
当满堂模板支架的架体高度不超过4节段立杆时，可不设置顶层水平斜杆；当架体高度超过4节段立杆时，应设置顶层水平斜杆或扣件钢管水平剪刀撑。
（4）当搭设高度≥8m的满堂模板支架时，竖向斜杆应满布设置，水平杆的步距≤1.5m，沿高度每隔4～6个节段立杆应设置水平层斜杆或扣件钢管大剪刀撑（图3.7），并应与周边结构形成可靠拉结。
对长条状的独立高支模架，架体总高度与架体的宽度之比H/B不应大于3。
7满堂架高度H≥8m水平斜杆设置立面图 .8条状支模架的高宽比
(1－立杆；2－水平杆；3－斜杆；4－水平层斜杆或大剪刀撑)
（5）当模板支架搭设成独立方塔架时，每个侧面每步距均应设竖向斜杆。
当有防扭转要求时，可在顶层
及每隔3～4步增设水平层斜杆或钢管水平剪刀撑
（6）模板支架立杆可调托座的伸出顶层水平杆的悬臂长度≤650mm，可调托座插入立杆长度≤150mm；架体最顶层的水平杆步距应比标准步距缩小一个盘扣间距。
（7）模板支架应设置扫地水平杆，可调底座调节螺母离地高度≤300mm，作为扫地杆的水平杆离地高度应＜550mm。
当可调底座调节螺母离地高度≤200mm时，第一层步距可按照标准步距设置，且应设置竖向斜杆，并可间隔抽除第一层水平杆形成施工人员进入通道，与通道正交的两侧立杆间应设置竖向斜杆。
（8）模板支架应与周围已建成的结构进行可靠连接。
（9）当模板支架体内设置人行通道时，应在通道上部架设支撑横梁，横梁截面大小应按跨度以及承受的荷载确定。
通道两侧支撑梁的立杆间距应根据计算结果设置，通道周围的模板支架应连成整体。
洞口顶部应铺设封闭的防护板，两侧应设置安全网。
通行机动车的洞口，必须设置安全警示和防撞设施。
四、安全管理与维护
（1）高大模板支架及脚手架搭设和拆除的人员应参加建筑行业主管部门组织的建筑施工特种作业培训且考核合格，取得上岗资格证。
（2）支架搭设作业人员必须正确戴安全帽、系安全带、穿防滑鞋。
（3）应控制模板支架混凝土浇筑作业层上的施工荷载，集中堆载不应超过设计值。
（4）混凝土浇筑过程中，应派专人观测模板支架的工作状态，发生异常时观测人员应及时报告施工负责人，情况紧急时应迅速撤离施工人员，并应进行相应加固处理。
（5）模板支架及脚手架使用期间，严禁擅自拆除架体结构杆件，如需拆除必须报请工程项目技术负责人以及总监理工程师同意，确定防控措施后方可实施。
（6）严禁在模板支架及脚手架基础及邻近处进行挖掘作业。
（7）模板支架及脚手架应与架空输线电路保持安全距离，工地临时用电线路架设及脚手架接地防雷击措施等应按现行行业标准《施工现场临时用电安全技术规程》JGJ46的有关规定执行。
五、盘扣式脚手架系列产品的打包和运输以及售后服务
为了节省客户的时间和人力成本，本公司的盘扣式脚手架产品都使用专用货柜来打包，我们把产品分类、分型号来打包，并做好标记。
打包时，我们将所有产品堆放整齐美观，节省运输所需空间，使产品容易分辨、方便装载和卸载，做到一切以客户的价值为根本，为客户节省出宝贵的时间和大量的人力成本和运输成本，提高客户的效益。
六、安鼎易铝合金工字梁
铝合金工字梁是国际流行的支撑梁主流产品，用于模板支撑主梁、次梁使用，具有重量轻，强度大，抗腐蚀性好，周转次数多，残值高，均摊费用低廉等特点。
在U型槽内镶嵌有木方，木方采用进口花旗松或樟松经过高温防腐处理，便于钉模板使用，配有专用夹板长度可自由拼接。
施工快捷高效美观。
安基集团版权所有
2013。
