分类高低压成套设备根据用途、结构、功能等可分为多种类型，如高低压开关柜、配电屏、控制屏、电源柜等。
高低压成套设备的定义与分类组成高低压成套设备主要由母线、断路器、互感器、开关、接触器、熔断器等组成。
工作原理通过母线分配电能，由断路器进行电流的接通和切断，互感器进行电流和电压的测量，开关进行电路的通断控制，接触器进行远距离控制，熔断器进行电路保护。
高低压成套设备的组成及工作原理高低压成套设备的主要技术参数和性能指标技术参数主要包括电压等级、电流容量、短路阻抗、绝缘水平等。
性能指标主要包括操作性能、热性能、机械性能、电性能等。
02高低压成套设备的安装与调试高低压成套设备的安装应遵循国家和行业的相关标准、规范和规定，如电气安装规范、安全操作规程等。
高低压成套设备的安装规范和要求安装规范设备安装前，应检查基础是否符合要求，如平整、稳固、无裂纹等，以确保设备安装牢固、稳定。
基础要求高低压成套设备的金属外壳应接地，以确保设备使用过程中的人员安全。
接地要求调试方法根据设备类型和规格，采用相应的调试方法，如使用万用表测试电压、电流，使用示波器测试信号等。
调试流程高低压成套设备的调试应按照规定的流程进行，如先检查设备外观、再测试设备性能、最后进行设备运行试验等。
调试记录调试过程中应做好记录，包括调试时间、人员、设备状态、测试数据等，以便后续查阅和分析。
高低压成套设备的调试流程和方法高低压成套设备安装与调试过程中的注意事项质量保证应保证设备的安装和调试质量，避免出现差错或遗漏，确保设备的正常运行和使用效果。
高低压成套电气设备一次、二次安装接线基础知识高低压成套电气设备是现代化工业、农业、交通、能源等领域必不可少的设备，也是发展现代化工业生产的核心设备之一。
在高低压成套电气设备的安装中，接线是重要的一环。
本文将介绍高低压成套电气设备一次、二次安装接线的基础知识。
一、高低压成套电气设备的概述高低压成套电气设备是由高压主电路、低压配电系统、控制保护系统、电源系统和通信信号系统等多个方面的设备集中于一体的设备。
在工矿企业、供电所、房地产和大型商场等各类场合都有应用。
二、高低压成套电气设备的组成高低压成套电气设备的组成是相对固定的，通常包含以下几个方面：1. 高压主电路高压主电路由高压设备组成。
高压设备一般包括高压隔离开关、电缆分接箱、变压器和高压断路器等。
高压主电路一般选择10KV和35KV电压等级两种。
2. 低压配电系统低压配电系统是高低压成套电气设备中最重要的组成部分，通常包括低压断路器、电力电容器、电动机、配电变压器和低压电动机控制中心等。
3. 控制保护系统控制保护系统是高低压成套电气设备中最为复杂的部分之一，主要包括控制与信号设备、保护设备，以及通信、监测、测量和调节装置等。
4. 电源系统电源系统主要提供高低压成套电气设备运行所需的电源电源设备，通常包括备用电源设备和常规电源设备。
5. 通信信号系统通信信号系统一般采用现代化的计算机网络通信系统，提供强大的通信数据传输功能。
三、高低压成套电气设备一次安装接线高低压成套电气设备一次安装接线包括变压器进线和低压母线接线。
1. 变压器进线接线变压器进线接线主要是为了将变压器与总进线配电构成电气系统。
变压器进线通过开关柜，选择进入所需的备用变压器，在其中按照电缆规格进行接线，其中断路器和接地开关在必要时需要设置。
2. 低压母线接线低压母线一般位于低压母线室内，它是连接变压器和低压配电柜之间的母线。
低压母线接线需要按照标准规范进行，接线时要注意接线，确保接触良好，不得出现漏接、短路现象。
电力基本知识（高压电器及成套配电装置、继电保护及二次回路）试题1.RN1系列熔断器是否熔断应根据（）来判断。
[单选题] *A.熔断指示器(正确答案)B.电路中电流表指0C.电路中电压表指02.RN1系列熔断器的熔体中间焊有（）。
[单选题] *A.小铜球B.小锡球(正确答案)C．小铁球3.RN2型熔断器的熔丝是根据机械强度的要求来确定的，这是因为（）。
[单选题] *A.电压互感器二次额定电流很小B.电压互感器一次额定电流很大C.电压互感器一次额定电流很小(正确答案)4.从限制RN2型熔断器（）考虑，要求熔丝具有一定的电阻。
[单选题] *A.熔断时的残压B.最小熔化电流C．通过的短路电流(正确答案)5.RN2型熔断器是否熔断应根据（）来判断。
[单选题] *A.熔断指示器B.熔断器的是否跌落C.互感器二次电路中仪表的指示(正确答案)6.跌落式高压熔断器熔管的轴线与铅垂线（）。
[单选题] *A.垂直B.平行C.成一定倾斜角(正确答案)7.为了避免电弧与熔管直接接触而烧毁熔管，跌落式高压熔断器熔管内设有（）。
[单选题] *A.陶瓷芯B.消弧管(正确答案)C.吹弧喷口8.为保证在暂时性故障后迅速恢复供电，有些高压熔断器具有（）重合闸功能。
[单选题] *A.一次(正确答案)B.两次C.三次9.下列（）是电力系统无功电源之一，以提高系统的功率因素。
[单选题] *A.移相电容器(正确答案)B.脉冲电容器C.耦合电容器10.BWF10.5-25-1表示（）高压电容器。
[单选题] *A.10.5kV单相(正确答案)B.25kV单相C.1kV单相11.单台三相电容器的电容元件组在外壳内部接成（）。
[单选题] *A.星形B.三角形(正确答案)C.Z行12.电容器芯子由若干个电容元件（）起来组成。
[单选题] *A.串联B.并联C.串联和并联(正确答案)13.有些电容器设有放电电阻，当电容器与电网断开后，能够通过放电电阻放电，一般情况下（）后电容器剩余电压可降至75V以下。
高压开关柜基础知识第一章高压开关柜概述 (2)第二章高压开关柜组成及分类 (3)第三章常见高压开关柜产品 (5)第四章总体质量要求 (21)第五章包装运输保管及开箱验收要求 (23)第六章常见故障缺陷及处理方法 (23)第七章高压开关柜订货须知 (24)第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：防止外部物体侵入内部设备的保护程度。
二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
4.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。
三、高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5℃(下限)，严寒地区可以为-15℃。
1．开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。
一次元件安装调试工艺守则电子控股限公司2010-11-271、适用范围本守则使用用高（低）压开关柜一次（二次）元器件的安装及调试工作2、设备工具2.1、用电设备：台式钻床，台钳，砂轮机，电动扳手，手动螺丝刀，电动螺丝刀，热风机，号码管打印机，电烙铁，手电钻等，检查各设备完好待用。
2.2、常用工具：开口扳手，螺丝刀，活动扳手，内六角扳手，钢丝钳，手锯，手锤，直尺，卷尺，锉刀，丝锥，尖嘴钳，剥线钳，斜口钳，压线钳，万用表等，安装前认真准备，尽量齐全以求安装过程顺利，不浪费时间去找工具。
3、安装依据3.1、元器件应按照制造厂说明书进行安装，尤其要注意它们的使用条件、飞弧距离、电弧隔板的移动间距等。
3.2、器件型号、规格符合图纸要求。
3.3、器件安装位置，安装方式等符合元器件的安装要求及技术要求。
3.4、器件固定螺栓（螺钉）、平垫、弹簧、螺母等规格合适；紧固螺栓力矩值等符合要求，螺纹露出螺母2~5丝，螺母置于维护侧。
3.5、各类元器件有附件的，附件应安装完整、牢固、正确。
3.6、上下位置对应元件，应尽量使三相分别对齐，如果不能保证，则尽量将中相对齐。
三相位置和颜色参见表1。
表1：相序和颜色4、安装位置4.1、首先必须保证本产品电压等级所对应的电气间隙和爬电距离，低压（220/380v）尽量做到20mm，保证不小于10mm和14mm。
具体参见表2。
4.2、元件及端子的安装应使其在接地、维修、更换、调整、复位时易于接近。
4.3、由运行操作人员观察的仪表的安装高度应便于观察。
4.4、操作器件（如手柄、按钮等）应安装在易于操作的高度上。
4.5、断路器本体面板与柜体面板孔缝隙均匀，缝隙尺寸偏差< +1mm;表2：电气间隙和爬电距离（mm）（附：电气间隙：具有电位差的相邻金属零件之间通过空气介质的最短距离。
爬电距离：具有电位差的相邻金属零件之间沿绝缘体表面的最短距离。
）5元件操作调试5.1、高压断路器、低压抽屉等动触头，有适量中性润滑油脂；断路器、低压抽屉进出操作灵活，无卡滞现象。
开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。
高低压成套电气设备安装接线基础知识1. 引言高低压成套电气设备是现代工业生产中必不可少的设备之一，其安装接线是保证设备正常运行的基础。
本文将介绍高低压成套电气设备安装接线的基础知识，包括接线原则、接线方法、接线工具等内容。
2. 接线原则在进行高低压成套电气设备安装接线时，需要遵循以下原则：•安全原则：接线过程中要确保人身安全，避免触电事故的发生。
•规范原则：接线要符合国家相关标准和规范要求，确保接线质量和设备稳定性。
•可操作性原则：接线布置应合理，方便维护和操作。
•效率原则：接线布置要减少能量损耗，提高设备的效率。
3. 接线方法在高低压成套电气设备的安装接线中，常用的接线方法包括以下几种：3.1 固定接线固定接线是指将电缆或导线通过接线端子与设备的导线端子固定连接，常用于固定设备的主电源、控制信号、仪表信号等。
具体步骤如下：1.按照设备图纸或接线图确定接线端子的位置。
2.将电缆或导线剥去一定长度的绝缘层。
3.将剥去绝缘层的电缆或导线插入接线端子中。
4.用螺丝刀拧紧接线端子上的螺丝，确保电缆或导线牢固地连接在接线端子上。
3.2 插接接线插接接线是指利用插接连接器将不同设备之间的电缆或导线连接起来，常用于连接不同设备的控制信号、仪表信号等。
具体步骤如下：1.确定插接连接器的位置，并将其连接在相应的设备上。
2.将要连接的电缆或导线剥去一定长度的绝缘层。
3.将剥去绝缘层的电缆或导线插入插接连接器的插槽中。
4.检查插接连接器是否牢固地连接在设备上，确保连接质量稳定。
3.3 焊接接线焊接接线是指通过焊接将电缆或导线固定连接在设备上，常用于高温环境下的设备接线。
具体步骤如下：1.将要连接的电缆或导线剥去一定长度的绝缘层。
2.用火花机或气焊枪将导线或电缆与设备焊接处加热。
3.在加热的同时，用焊丝将焊接点熔化并固定。
4.等焊接点冷却后，检查焊接是否牢固，焊接质量是否符合要求。
4. 接线工具进行高低压成套电气设备安装接线时需要使用一些常见的工具，包括：•螺丝刀：用于拧紧接线端子上的螺丝。

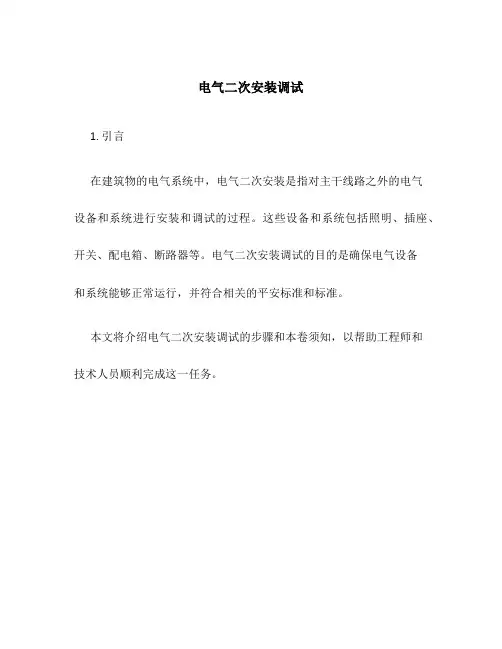

电气二次安装调试1. 引言在建筑物的电气系统中，电气二次安装是指对主干线路之外的电气设备和系统进行安装和调试的过程。
这些设备和系统包括照明、插座、开关、配电箱、断路器等。
电气二次安装调试的目的是确保电气设备和系统能够正常运行，并符合相关的平安标准和标准。
本文将介绍电气二次安装调试的步骤和本卷须知，以帮助工程师和技术人员顺利完成这一任务。
2. 步骤2.1 设计和规划在进行电气二次安装调试之前，首先需要进行设计和规划。
这包括确定电气设备和系统的布局、电路图和工作要求等。
设计和规划的目的是确保电气二次安装调试工作能够高效进行，并满足相关的要求。
2.2 材料准备在开始电气二次安装调试之前，需要准备好所需的材料和工具。
这包括电线、插座、开关、配电箱、断路器等。
确保所使用的材料和工具符合相关的标准和标准，以保证平安和可靠性。
2.3 安装设备和系统一旦设计、规划和材料准备完成，就可以开始安装电气设备和系统了。
安装的顺序应该根据实际情况和设计要求进行，确保每个设备和系统都正确安装，并与其他设备和系统连接良好。
2.4 接线和连接安装完成后，需要进行接线和连接工作。
这包括连接电线、插座、开关、配电箱等。
确保接线正确无误，并紧固连接部件，以确保稳定和可靠。
2.5 调试和测试接线和连接完成后，就可以进行调试和测试了。
这包括检查电气设备和系统的功能、平安性和性能等。
调试过程中需要使用专业的仪器和设备，并根据相关的测试方法和标准进行操作。
2.6 检查和验收一旦调试和测试完成，就需要进行检查和验收工作。
这包括检查电气设备和系统是否正常运行，并是否到达设计和标准要求。
如果存在问题或不合格情况，需要及时进行修复和调整。
3. 本卷须知3.1 平安第一在进行电气二次安装调试工作时，平安应该是第一位的。
确保操作人员具备相关的平安意识和技能，并使用符合平安标准的工具和设备。
同时，遵循相关的平安标准和操作流程，以减少事故和损失的发生。
3.2 标准和标准在进行电气二次安装调试之前，要了解并遵守相关的标准和标准。
分享给大家高低压成套电气设备一次二次安装接线基础知识培训教材培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
它们在电力系统中通常称为一次设备，把这些设备连接在一起组成的电路称为一次接线，也称主接线，也就是一次方案回路。
为了使电力生产、传输、分配和使用的各环节安全、可靠、连续、稳定、经济、灵活的运行，并随时监视其工作情况，在主系统外还需装置相当数量的其它设备，如测量仪表、自动装置继电保护远动及控制信号器具等，这些设备通常与电流、电压互感器的二次绕组直流回路或厂用所用的低压回路连接起来，它们构成的回路称为二次回路，接线称二次接线。
描述二次回路的图纸称为二次接线或二次回路（其中包括辅助回路）图。
二次接线的图纸一般有三种形式，即原理图、原理展开图和安装接线图（我们通常所用的是二次接线图）。
在二次接线图中所使用的图形符号和文字符号，它不但用于代表二次接线图中的各电器设备与元件的所在位置，而且反映它所发挥的作用。
在二次接线图中，断路器、隔离开关、接触器的辅助触头及继电器的触点，所表示的位置是这些设备在正常状态的位置。
所谓正常状态就是指断路器、隔离开关、接触器及继电器处于断路和失电状态。
所谓常开、常闭触点是指这些设备在正常状态即断路或失电状态下辅助触点是短开或闭合的。
二次接线的原理图是用来表示继电保护测量仪表、自动装置的工作原理的。
通常是将二次接线和一次接线中与二次接线有关部分画在一起。
在原理图上，所有仪表、继电器和其他电器都是以整体形式表示的，其相互联系的电流回路、电压回路、直流回路都是综合在一起，而且还表示有关的一次回路的部分。
这种接线图的特点是能够使看图者对整个装置的构成和动作过程有一个明确的整体概念，它是绘制展开图和安装接线图的基础。
开图是根据原理图而绘制的图纸。
展开图一般情况：一方面表示保护及测量装置接的电流、电压互感器在一次系统图中的位置；另一方面表示保护控制回路的展开图。
展开图可分为交流、直流两大部分。
交流回路展开图一般指的是交流电流回路和交流电压回路的接线图。
直流回路展开图指的是控制回路、保护回路、信号回路等接线图。
安装接线图一般包括屏（台，箱）面布置图、屏（台、箱）背视布置图、背面接线图和端子排列图，它是制造安装的主要图纸，也是运行调试检修的主要参考图纸。
安装接线图一般由制造厂根据展开图、正面、背面所布置的元器件相应位置而绘制的图纸，是供指导生产检验而用的，同时随产品提供订货单位，是安装调试运行的主要参考图。
端子排列图是二次电缆在屏上接线图，主要供施工单位使用，也是调试检修的主要参考图。
平面布置图是表明各种电器设备与线路平面布置的图纸，是进行电器安装的重要依据，也就是我们成套电器设备厂必需参考的图纸，它表明各种电器设备的平面位置、安装方式和其相互关系的图纸，以便厂家在生产过程中必需考虑进出线方式和柜体生产的方案。
（即是否有后门装附柜）在日常工作生产中应该使每位生产人员懂得电器元件的名称、型号、符号、作用与结构，而且还要弄清楚原理，如电压互感器、电流互感器。
电压互感器将高压电变为标准的低压电（100V）。
电流互感器，将高压电流或低压大电流变为标准的低压小电流（5A、1A）。
对计量仪表，对系统的电压、电流、电能等进行测量及与继电器配合，对系统和设备的过电压、过电流、单相接地等故障进行保护，使二次电路与一次电路隔离，保护二次电路安全运行。
同时经互感器变成了标准的低电压、低电流，从而使得电器测量仪表和继电器的电压等级与电流等级有了统一的标准。
电压互感器相当于一个电压源，基本处于开路运行，所接负载均为阻值很大的负载，如电压表、电压继电器的线圈等等。
这些负载元件均为并联连接，所以不能短接，否则将烧坏互感器，因此电压互感器二次侧不允许短路并应装熔断器（除计量回路外）。
电流互感器相当于一个电流源，所接负载阻值极小，如电流表、电流继电器等，这些元件均为串联连接，所以电流互感器二次侧不能开路，否则将会产生高电压，互感器二次侧不安装熔断器、开关之类的元件，当需要切换时，应采取短接，在安装接线中应注意互感器的极性。
继电器：继电器目前在国内来讲种类繁多，有控制继电器与保护继电器，用于保护装置称保护继电器；用于控制称控制继电器。
继电器根据功能的不同分为度量继电器和有或无继电器：1.度量继电器指能度量（或压力等）大小，并与预定值相比后而动作的继电器。
电压继电器：当电路中电压超过或低于整定值而动作的继电器；功率方向继电器：当电流流向某一方向的功率超过整定值而动作的继电器；阻抗继电器：反应故障点至保护装置安装地点距离阻抗，并根据距离远近（阻抗大小）而确定动作时间的继电器；差动继电器：电路中不同地点的电流差值超过整定值而动作的继电器。
2.有或无继电器：有或无继电器是接受度量继电器动作之后发出命令而动作，作用于开关跳闸延时、信号等功能的继电器，或者说它是一种接通电源（有电）就动作的继电器，不具备度量电路参数功能。
如时间继电器：除信号以外，其触点经过一定延时而闭合或断开的继电器；中间继电器：用来增加信号数量或将信号放大的继电器；信号继电器：用来发出信号或作用于信号系统显示的继电器。
在控制辅助回路中，保护回路除继电器外，少不了控制开关，其作用主要用来接通、切断主开关，如控制按钮、开关、万能开关LW5、LW12等，除以上控制保护元件，还有电工仪表、指示仪表、记录仪表、积算仪表，对发电机来说还需要装有频率表。
指示仪表有：电流、电压、功率、相位等。
记录仪表：用来记录电量或经过变换将非电量转为电量的仪表。
其记录方式有笔录式、打点式、积算仪表、电度表等。
信号设备：其种类一般分为正常运行显示设备、信号设备、事故信号设备、指挥信号设备等。
正常运行信号设备一般为不同颜色的信号灯。
光示牌常用于电源指示，并有通断位置指示，设备运行与停止状态。
事故信号设备包括事故预告信号设备与事故信号设备。
事故信号在某些情况下又称中央信号，当电器设备或系统出现某些事故预兆或某些不正常情况，如绝缘不良、中性点不接地。
三相系统中一相接地故障、轻度过负荷、设备温度升高，但尚未造成设备或系统即刻不能运行的严重程度所发出的信号称事故预告信号系统，当设备或系统的故障已经发生，自动开关已跳闸所发出信号为事故信号，事故预告信号和事故信号一般由灯光信号和音响信号来组成，音响信号可唤起值班或操作人员注意，灯光信号可指示事故的类别、性质、事故发生的地点等。
事故信号、预告信号可采用不同音响的信号设备，如事故信号采用蜂鸣器、电笛、电喇叭等，预告信号采用电铃。
作为一个成套设备生产厂家的技术人员及员工必须能看懂会应用电器图形的名称、型号、形式、作用及电器元件的型号、符号、作用、性能等相应的技术参数。
了解清楚主电路的组合方案与形式、进出线路的方案与方式（架空、出线电缆出线）、设备的安装状况、排列形式（有靠墙离墙）、一排安装或面对面安装；主要元器件的型号、规格、用途；安装时必须理解内部的结构，以便在安装前构成一个完整的、合理的、正确的安装方案。
在装配前参照一次方案、结合规范书及有关资料，将所装配的元器件认真核对（型号、技术数据、电压、电流等级数、数量及型式等）。
确定安装方案、元器件的排列、摆放；布局一定要合理、美观，层次要分明，直观性要强，给客户一种美的感觉，并要尽可能考虑维修及进出线所需空间。
在装配前首先要参照一次方案图，结合规范书及有关资料，如用户有特殊要求，除认真校对所选的元件的型号、规格、数量外，并应将其说明书、合格证等妥善整理保管，并及时交给有关部门，以利有一个完整的随机资料提供给客户。
在装配时，应考虑到元器件的电器间隙、爬电距离、飞弧距离，及主母线、分支母线走向布局等，高压元件装配时应注意对地及相间有效的安全距离。
安装时所采用标准件的规格一定要匹配，一定要采用度锌件，留纹一定要标准，即1—5扣，并必须有防松措施。
元件接地的部件应保持良好的接地连续性，接地部位不应有喷涂物在其表面，并应涂上防锈油，以确保保护措施的可靠性。
开关柜上操作电器主体最高不得大于2M，最低不得小于0.4M。
所安装好的开关、断路器要做到三相同步性一致，分合要到位，并要符合其本体的技术参数，操作机构一定要轻、灵活、无卡位，操作力小；防误装置要安全可靠，操作程序要合理并要反复操作验证，以确保产品到用户安装使用时无异议。
同一批产品元器件安装的位置、方式、方案要尽可能一致。
柜、屏、箱进入车间装配工作区时，摆放一定要整齐、美观，以体现企业、员工的技术形象与素质，装配时一定要注意保护元器件的完整，如有损坏，要及时向有关人员说明原因，更不能隐瞒以免引起严重的事故，并立即申报供应部门及时补添损坏了的元件。
母线的制作、母线的选择一定参照用户的图纸（即一次方案）及规范书要求规格选配（除无注明外），如无图纸要求，按厂部有关工艺守则所编制规格选配。
制作加工一定要符合工艺要求，弯曲处不准出现裂纹，侧弯处皱纹高度不超过厚度的1%，母线表面不应有明显的锤痕、凹坑等缺陷；搭接面要平整，做到能自然吻合、连接紧密可靠、接触良好、并有防松措施。
