同步发电机基本工作原理及运行特性一、基本工作原理及结构同步发电机是利用电磁感应原理，将机械能转变为电能的装置。
所谓电磁感应就是导体切割磁力线的能产生感应电势，将导体连接成闭合回路，就有电流通过的现象。
导体镶嵌在铁芯的槽里，铁芯是固定不动的称为定于（静子）。
磁极是转动的，称为转子。
它是由励磁绕组和铁芯组成的。
励磁绕组通过滑环与外部励磁回路相连，定子和转子是发电机的基本组成部分。
那么，三相交流电是如何产生的呢？直流电通入转子绕组后，就产生了稳恒的磁场，沿定于铁芯内圆，每相隔120度，分别安放三相绕组A－X、B－Y、C－Z。
当转子被汽轮机拖动以3000r/min旋转时，定子绕组便切割磁力线，产生感应电势，感应电势的方向可由右手定则来确定。
由于转子产生的磁场是旋转磁场，所以定子绕组切割磁力线的方向不断变化，在其中感应的电势方向就不断变化，因而形成交变电势即交流电势。
交流电势的额定频率为f，它决定于发电机的极对数P和转速n，其计算公式为:f=np/60HZ，我国规定交流电的频率为50HZ。
即：p=1，n=3000r/min交流电势的相位关系：转子以3000r/min的转速不停地旋转A、B、C三相绕组先后切割转子磁场的磁力线，所以三相绕组中电势的相位是不同的，因为定子绕组在安放时，空间角度相差120°相序为A－B－C。
何为同步呢？当发电机并列带负荷后，三相绕组中的定子电流（电枢电流）将合成一个旋转磁场，交流磁场与转子同速度，同方向旋转，这就是同步。
二、同步发电机的运行特性同步发电机的运行特性，一般是指发电机的空载特性、短路特性、负载特性、外特性和调整特性等五种。
其中，外特性和调整特性是主要的运行特性，根据这些特性，运行人员可以判断发电机的运行状态是否正常，以便及时调整，保证高质量安全发电。
而空载特性、短路特性、负载特性则是检验发电机基本性能的特性，用于测量，计算发电机的各项基本参数。
1、外特性所谓外特性，就是励磁电流、转速、功率因数为常数的条件下，负荷变化时发电机端电压U的变化曲线。

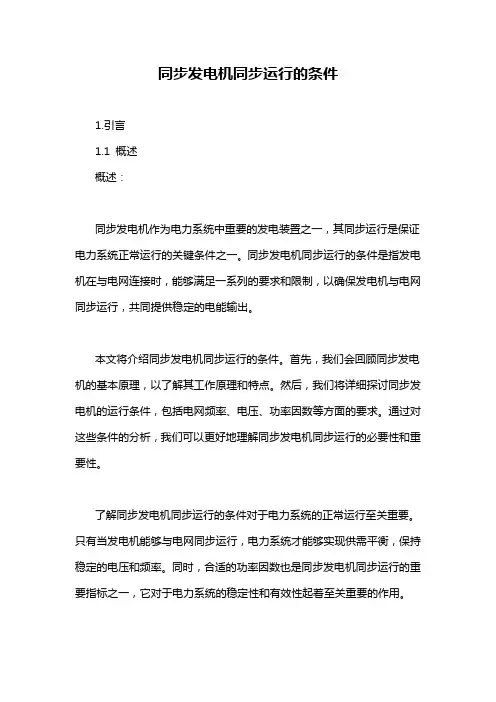

同步发电机同步运行的条件1.引言1.1 概述概述：同步发电机作为电力系统中重要的发电装置之一，其同步运行是保证电力系统正常运行的关键条件之一。
同步发电机同步运行的条件是指发电机在与电网连接时，能够满足一系列的要求和限制，以确保发电机与电网同步运行，共同提供稳定的电能输出。
本文将介绍同步发电机同步运行的条件。
首先，我们会回顾同步发电机的基本原理，以了解其工作原理和特点。
然后，我们将详细探讨同步发电机的运行条件，包括电网频率、电压、功率因数等方面的要求。
通过对这些条件的分析，我们可以更好地理解同步发电机同步运行的必要性和重要性。
了解同步发电机同步运行的条件对于电力系统的正常运行至关重要。
只有当发电机能够与电网同步运行，电力系统才能够实现供需平衡，保持稳定的电压和频率。
同时，合适的功率因数也是同步发电机同步运行的重要指标之一，它对于电力系统的稳定性和有效性起着至关重要的作用。
在结论部分，我们将总结同步发电机同步运行的条件，并讨论这些条件的重要性。
通过对这些条件的深入理解，我们可以更好地优化同步发电机的运行，提高电力系统的稳定性和效率。
通过本文的研究，我们可以掌握同步发电机同步运行的基本原理和条件，并认识到保证同步发电机同步运行的重要性。
这对于电力系统工程师和相关从业人员来说具有重要的指导意义，有助于他们更好地理解和应用同步发电机技术，并确保电力系统的可靠运行。
1.2 文章结构文章结构是指文章的整体组织框架和部分之间的逻辑关系。
本文将从引言、正文和结论三个部分来展开讨论同步发电机同步运行的条件。
引言部分旨在引入读者对同步发电机同步运行条件的基本认识，并说明文章的目的和结构。
在本文章中，我们将首先介绍同步发电机的基本原理，然后探讨同步发电机同步运行的条件，并最终总结和讨论同步发电机同步运行条件的重要性。
正文部分将详细阐述同步发电机的基本原理，包括其工作原理、构造和基本组成部分等内容。
同时，我们将介绍同步发电机运行所需的各种条件，包括机械条件、电气条件和控制条件等。
