i-STATE血气分析仪操作维护规程1. 仪器分析原理和适用范围1.1 原理i-STATE血气分析仪由两节9V电池供电。
在感知片子插入后即会启动整机工作。
首先在电机的驱动下，会有一排20个触针接触片子头部晶片，并拉一下使接触良好，然后自动识别片子，压下定标液袋，由测试片底板倒刺将袋刺破，作定标，再挤压气囊，将血样通过传感器，由传感器根据电化学的原理将各种电信号转换为参数（ADC），最后由微处理机对这些数据做处理后将结果储存和显示。
每个片子插入后会有104各值被检测，只有全部在测定范围内才会有血液检测结果出来。
一旦发现某个测试值不正常，即表示机器或片子有故障或检测条件未满足，相应的信息代码和提示会显示出来，不在做检测。
该质量控制和SIM及质控液构成三大质检系统，确保检测结果准确无误。
当仪器识别出插入的是SIM时，只有触针的动作，不会再有诸如压定标液等进一步的动作。
1.2 适用范围动、静脉血、毛细管血、脐带血、混合静脉血、体外循环血的血气分析。
2. 仪器性能参数2.1测量参数：pH、pCO2 、pO2、HCT、K+、Na+、Ca2+ 、Cl-、乳酸、GLU、BUN2.2计算参数：多达十几项2.3样本采血量：床边检测：0.5mL，使用抗凝剂：1.5ml。
2.4启动时间：平均<2分钟2.5测量循环时间：<150秒/测试2.6电极卡类型：G3+、G6+等电极卡任意选择2.7 环境条件：温度：16～30℃；相对湿度：40～80%。
2.8电源：电池电压：7.4Vac（当<6.5电压<7.4V时，报“BAT”错误）。
2.9大小和重量：300mm×100mm×50mm，1㎏。
3. 操作规程3.1 按“DIS”键，屏幕中部显示：SIM时，插入检测模拟器（每8小时一次）即可；BAT时，提醒更换电池（电压<7.4V）；SHT时，提示15天内必须给软件升级；LCK时，不要拔除模拟器或检测片。
血气分析仪定标故障及处理（以ABL为例）重庆科利仪器仪表成套研究所是重庆地区一家以分析仪器仪表成套、技术服务和传感器代理为主的高科技企业。
她座落在“仪表城”重庆北碚美丽的缙云山脚下，“质量第一，服务至上”是我们的工作准则，我们可为阁下提供以下服务。
医用血气分析仪标准气体部：10年专业血气生产经验，可为各种型号的血气分析仪提供标气业务已覆盖范围：北京天津河北山西陕西内蒙上海江苏浙江安徽福建江西山东河南湖南湖北广东广西重庆四川贵州云南西藏甘肃青海宁夏新疆血气分析仪分析人体体液中的酸碱度、二氧化碳分压和氧分压，机内管道系统比较复杂，故障率也较高。
但属于电子线路故障并不多见，大多数为冲洗或定标故障及气体错误。
下面以丹麦ABL-3系列为例，介绍故障处理方法。
一冲洗或定标时故障的处理：在冲洗或定标时出现诸如FUNTION ERROR、FLUSH ERROR、2-POINT CAL NEED 等出错信息时，可采取以下检修步骤：①先检查冲洗液瓶，查看红绿定标液瓶内有无液体。
再观察两个蒸馏水湿化塔和两个定标液平衡塔，正常时液面适中且都有气泡冒出。
如某塔内无气泡冒出，则此塔的相联管道必定阻塞。
蒸馏水湿化塔最易有积垢，可在抽干蒸馏水后，直接取下塔壳清洁。
清洗定标液相联管道，可先关闭CO2气瓶，取下红绿定标液瓶。
在V2、V3处拨出由定标液塔过来的管道(有红绿色帽标记)，用一针筒注入相应的定标液，可见定标液塔内液面上升，同时蒸馏水湿化塔内的空心柱上有液体涌出，安装定标液瓶的槽中也有液柱涌出。
这表明定标液塔相联的管道已通畅。
②很少情况下V5、V9、V11阀中的管道破损时，可见到这些部位漏液，有结晶物。
③观察VSA、VSB液体传感器。
按下RINSE键，血气分析仪进行冲洗，顺着管道方向可以看见冲洗液经主泵管到达VSB液体感测器时，VSB 上的指示灯亮。
当管道中没有冲洗液时则指示灯熄灭。
同样，当按下CAL键定标，定标液先后到达VSA和VSB时，其上面的指示灯应亮。
血气分析仪常见问题和解决方法问题一：电极变红－通常是因为血凝块堵塞电极造成？解决方法1：点击“诊断”菜单里的“两点校准”，仪器会自动冲洗电极，必要时多做几次。
解决方法2：人为冲洗，此方法较繁琐也较彻底地解决电极变红问题，需技术人员培训后方可操作。
问题二：关于血钾检测结果偏低的问题？1、所有含有钠离子的抗凝剂或药物，均会导致明显降低，下降7.2%~33.7%不等。
2、标本的检测原理和保存时间不一样。
GEM3000通常检测的是动脉血，非分离后的血清。
GEM3000作为床旁血气分析仪，通常是在样本采集后立即检测，检测的是血液中钾离子浓。
而检验科的样本通常是在采集2小时后分离血清，再在生化分析仪或电解质分析仪上检测（众所周知，细胞内血钾数倍于细胞外）。
3、血浆浓度比血清浓度低6.2%左右。
4、要求使用25单位/毫升血的肝素钠或锂作为抗凝剂，通常情况下抗凝剂以干燥后的固态形式存在于采血管壁，采血后立即充分混匀；如直接使用抗凝液体，容易造成样本稀释从而导致结果偏低。
5、样本混有干扰物质，如麻醉剂、消毒剂等干扰检测。
6、仪器确实存在的系统误差。
经与参考仪器检测结果进行比较研究后，可通过输入校正系数使结果得以校正。
问题三：关于血钙检测结果偏差的问题？1、标本的检测原理和保存时间不一样。
GEM3000通常检测的是动脉血，非分离后的血清。
GEM3000作为床旁血气分析仪，通常是在样本采集后立即检测，检测的是血液中钾离子浓。
而检验科的样本通常是在采集2小时后分离血清，再在生化分析仪或电解质分析仪上检测（众所周知，细胞内血钙数倍于细胞外）。
2、GEM3000检测的是血液中的离子钙（Ca++），并非总钙。
离子钙的正常参考范围是1.10~2.34mmol/L，约为总钙（参考范围是2.1~2.5mmlo/L）的50%。
3、样本混有干扰物质，如麻醉剂、消毒剂等干扰检测。
4、仪器确实存在的系统误差。
经与参考仪器检测结果进行比较研究后，可通过输入校正系数使结果得以校正。

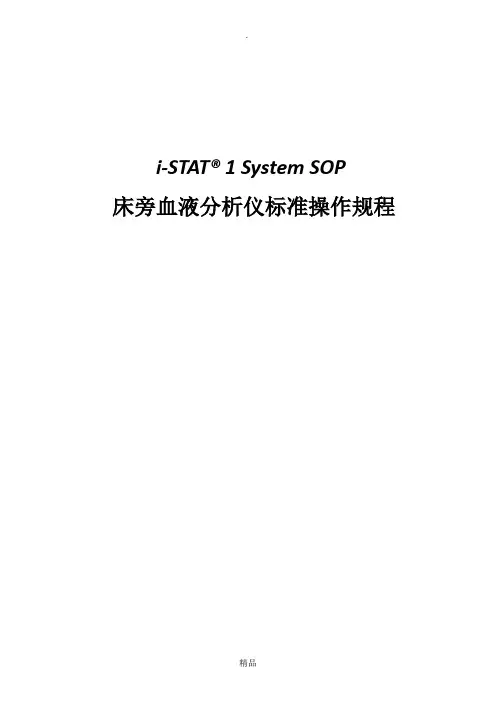

i-STAT® 1 System SOP床旁血液分析仪标准操作规程目录一、系统概述 (1)使用目的 (1)CDS及CDS PLUS数据管理系统 (2)二、分析仪、卡片及质控存储要求 (2)分析仪安装环境 (2)测试卡 (2)质控品（如采用卡片配套质控品，请参照以下注意事项） (2)三、样本要求 (3)各种卡片适合的血液类型及采集方法 (3)注意事项：避免出现以下情况 (3)合适的测试时间 (3)四、系统检测 (4)五、样本检测 (4)准备卡片 (4)样品测试 (4)六、质控检测（如采用卡片配套质控品，请参照以下操作流程） (5)七、结果分析 (5)显示结果 (5)取消的结果 (6)打印多个结果 (6)传输结果到CDS数据管理系统 (6)八、日常维护 (6)九、附录 (7)参考范围 (7)危急值结果范围 (9)干扰物质 (10)临床意义 (12)测量原理 (15)一、系统概述i-STAT1 血液分析仪由以下主要部件组成：分析仪、充电底座、打印机及模拟器●使用目的i-STAT1血液分析仪可以用于血气、生化、血凝、心脏标记物项目的监护。
●分析时间❑ACT测试卡：检测终点-最高1000秒（16.7分钟）❑PT/INR测试卡：检测终点-最高300秒（5分钟）❑cTnI和BNP测试卡：600秒（10分钟）❑CK-MB测试卡：300秒（5分钟）❑其他测试卡：通常为130至200秒●CDS及CDS plus数据管理系统CDS系统为血液分析仪提供了信息管理功能，可对数据进行存储、分析、编辑以及连接医院的LIS/HIS系统。
CDS结合CDS plus系统可以打印中文报告，绘制质控数据图，绘制动态曲线。
i-STAT1 血液分析仪通过充电底座，可以把数据传输到CDS以及CDS plus系统。
二、分析仪、卡片及质控存储要求●分析仪安装环境●测试卡测试卡封存在独立包装袋中。
存储在温度介于2-8℃的环境中。
请勿冷冻测试卡。
STAT血气分析仪的常见故障分析摘要】血气分析仪是一种体积小、携带方便、适于临床上床边操作的血气分析仪。
因其操作简单、快速准确的优点，目前已ICU危重症状的病情监护室，以及各种临床手术中得到较为广泛的应用。
然而，在实际工作中有时经常会遇到一些故障，本文将通过分析和介绍I—ST AT血气分析仪的维护方法，来帮助医疗人员解决这些常见问题。
【关键词】血气分析仪常见故障分析血气分析仪是医院抢救,监护和治疗危重患者的重要临床检验设备,在使用过程中常常会遇到采样不足或试剂包中的试剂的量不匹配导致测试不成功，使用过程中电量不足导致测试片损坏等一系列问题，只有把这些问题解决了，才能使I—ST AT血气分析仪在应用过程中更好的服务于临床。
以下我们将首先介绍一下I—STAT血气分析仪的内部部件，以及各部件在操作过程中的某些注意事项，然后将我们使用I—ST AT血气分析仪的一些体会（即就某些常见故障的分析以及针对这些常见故障总结出来的处理方法）作一下简单的介绍。
I—STAT血气分析仪的核心部件主要有分析器、测试片匣以、电子模拟器等。
外加检测用电极芯片和打印检测结果的打印机。
其中分析器靠两节电压为9V的电池供电，测试过程中在插入测试片匣后，在电机的驱动下，通过I—ST AT血气分析仪内部部件自动识别测试片匣类型，在血液样本通过传感器后，将各种电信号转换为数据储存起来，并将记录的结果打印出来。
为了保证分析仪能够正常运行，各部件需要保持良好的运作环境，以及操作方法。
第一、分析器储藏、应用分析器的环境要干燥、清洁，工作环境温度在16～30℃，否则会导致定标失败。
使用时还要注意，当分析器的操作环境改变时，如果需要测试，应该先静置半小时，待分析器适应环境湿度再测试。
同时，在I—ST AT血气分析仪工作过程中，要保证分析器正常工作需要有足够的电量。
因为，电量不足会导致测试片损坏。
但是，I—S T A T血气分析仪没有外接电源，使用的是9V电池。
i-STAT® 1 System SOP床旁血液分析仪标准操作规程目录一、系统概述 (1)使用目的 (1)CDS及CDS PLUS数据管理系统 (2)二、分析仪、卡片及质控存储要求 (2)分析仪安装环境 (2)测试卡 (2)质控品（如采用卡片配套质控品，请参照以下注意事项） (2)三、样本要求 (3)各种卡片适合的血液类型及采集方法 (3)注意事项：避免出现以下情况 (3)合适的测试时间 (3)四、系统检测 (4)五、样本检测 (4)准备卡片 (4)样品测试 (4)六、质控检测（如采用卡片配套质控品，请参照以下操作流程） (5)七、结果分析 (5)显示结果 (5)取消的结果 (6)打印多个结果 (6)传输结果到CDS数据管理系统 (6)八、日常维护 (6)九、附录 (7)参考范围 (7)危急值结果范围 (9)干扰物质 (10)临床意义 (12)测量原理 (15)一、系统概述i-STAT1 血液分析仪由以下主要部件组成：分析仪、充电底座、打印机及模拟器●使用目的i-STAT1血液分析仪可以用于血气、生化、血凝、心脏标记物项目的监护。
●分析时间❑ACT测试卡：检测终点-最高1000秒（16.7分钟）❑PT/INR测试卡：检测终点-最高300秒（5分钟）❑cTnI和BNP测试卡：600秒（10分钟）❑CK-MB测试卡：300秒（5分钟）❑其他测试卡：通常为130至200秒●CDS及CDS plus数据管理系统CDS系统为血液分析仪提供了信息管理功能，可对数据进行存储、分析、编辑以及连接医院的LIS/HIS系统。
CDS结合CDS plus系统可以打印中文报告，绘制质控数据图，绘制动态曲线。
i-STAT1 血液分析仪通过充电底座，可以把数据传输到CDS以及CDS plus系统。
二、分析仪、卡片及质控存储要求●分析仪安装环境●测试卡测试卡封存在独立包装袋中。
存储在温度介于2-8℃的环境中。
请勿冷冻测试卡。
血气分析仪的故障排除方法血气分析仪是医疗设备中必不可少的一种，其功能在监测和分析患者的血气、电解质以及酸碱平衡方面起到了关键作用。
然而，由于长时间使用或操作不当，血气分析仪有时会出现各种故障。
本文将介绍一些常见的故障以及相应的排除方法，以帮助用户对血气分析仪进行故障排查并提高其稳定性和可靠性。
故障一：仪器无法启动或显示屏无法正常显示故障原因可能是仪器电源故障、设备无法连接或电池电量不足。
解决方法如下：1. 检查电源插头是否正确插入插座，并确保电源线没有断裂。
2. 检查仪器是否正确连接到电源或电池，并检查电池是否充足。
3. 如果有外部设备连接到血气分析仪上，请确保设备连接正确且没有松动。
故障二：测量结果不准确或异常血气分析仪的测量结果准确与否直接影响到医疗诊断和治疗的准确性，因此当出现测量结果不准确或异常时，需要及时解决。
可能的原因及解决方法如下：1. 检查传感器是否正确连接，并确保传感器清洁和无损坏。
2. 检查试剂是否过期，如果过期请更换新的试剂。
3. 检查标定和校准是否正确，需要根据仪器的使用说明进行标定和校准操作。
故障三：样本引入不畅或不能引入样本引入不畅或不能引入可能是由于管路堵塞、样本量不足或样本质量不好等原因导致的。
解决方法如下：1. 检查管路是否存在堵塞，并进行清洗或更换。
2. 检查样本量是否符合要求，如果不足请增加样本量；如果过多，则根据仪器要求适量减少样本量。
3. 检查样本是否被污染，如果样本质量不好，请更换新的样本。
故障四：打印机无法正常工作打印机无法正常工作可能是由于打印头堵塞、打印纸用尽或打印机设置错误等原因导致。
解决方法如下：1. 检查打印头是否堵塞，可以使用专用清洁纸进行清洁。
2. 检查打印纸是否用尽，如用尽请及时更换新的打印纸。
3. 检查打印机设置是否正确，包括打印纸尺寸、打印方向等设置。
故障五：设备报警当血气分析仪报警时，通常会有相关的警报代码或信息出现，根据不同的报警代码或信息可以采取相应的排查方法。
Gem 3000是美国IL(实验仪器)公司生产的高档重症监护血气分析仪，它采用一体化、抛弃型分析包技术以及免保养生物平板传感器．比传统血气分析仪减少了很多的消耗品和人工保养此外．IQM(智能化质控管理)的使用．使得分析包处于自动连续监测状态．发现错误将自动纠正、归类和记录，保证了分析仪稳定和可靠的分析性能它还可以和PCL(血凝／一氧化碳)、OPL(血氧含量)分析组件整合成专用于危重病监测的工作站系统该机主要用于PH、气体、电解质、压积、葡萄糖和乳酸的检测，可通过选择分析包类型来选择检测项目仪器操作简单、性能稳定、结果准确，被广泛应用于重症监护室．下面就仪器有可能出现的一些故障以及解决方法分几大部讨论．供同行们参考。
1 仪器主机部分1．1 Err BAD Cal／Sample Gnd or Temp (校正／样品的本底或温度错误）这类错误一般在校正或样本测量时出现．主要现象是本底或温度的数模转换结果没有达到预定值。
当仪器在样本测量时出现此故障．系统会提示是否放弃目前的测试?我们选择放弃．待出现开始状态时，我们尝试重新测试样本(校正时不出现以上提示，所以不必重试)。
如果还是出现上述故障．我们尝试正常关机后重新开机．让仪器重新复位试之。
如果故障依旧，必须怀疑电路板(P／N ：00024005013)故障．这块板是模拟及温度控制电路板．主要功能是放大电极过来的电信号．使加热头温度控制在37+-0.6℃以内进行数模转换和校正PO2、Glu、Lac等，主要报警号为Er 2.03 2.07以及Temp Err 2.05 2.14。
可通过替代法来确认是否电路板故障．由于电路板使用的电压较低且集成度较高，所以电路板引起故障的可能性较小．当然电路板的可修复性也较小1．2 Err Arm，Valve Homing (吸样针，分析包阀门位置错误)这类故障一般在吸样(校正)准备或初始化过程中出现．主要现象是吸样针／分析包阀门不能回到正确的位置。
血气分析仪测量及打印部分故障处理
汪德云;江文
【期刊名称】《江西医学检验》
【年(卷),期】1996(014)003
【摘要】酸碱血气分析仪是由测量、打印、电脑、气源四大系统组成。
仪器在日常工作中．后二系统部分出现的故障问题较少。
主要是测量、打印系统二部分出现的故障较多。
下面作重介绍测量，打印二系统出现故障原因及处理。
【总页数】2页(P27-28)
【作者】汪德云;江文
【作者单位】景德镇市第一医院，333000
【正文语种】中文
【中图分类】R446
【相关文献】
1.丹麦雷度ABL800血气分析仪特殊故障处理一例 [J], 陈国雄;洪良;林巧
2.ABL700全自动血气分析仪的进样垫片故障处理方法 [J], 洪良
pact3血气分析仪故障处理 [J], 林建斌;吴惠武
4.OMNIC血气分析仪常见故障处理 [J], 甘志忠
5.AVL-993血气分析仪的常见故障处理 [J], 李效银
因版权原因，仅展示原文概要，查看原文内容请购买。
i-STAT分析仪简介i-STAT是一台在监护点附近就可以完成血液分析的仪器。
由雅培公司设计生产，使用2节9V电池供电。
每次检测仅需要2～3滴全血，大约2分钟即可显示定量分析的结果，并可由手提打印机打印分析结果或将结果传送到中央数据站。
目前，广泛应用于各大医院的重症监护室、手术室等，可在床旁快速分析病人的血气、离子等指标，使用方便。
该设备包括手持式测试器1个，9V电池2节，电子模拟器1个（用于测试仪器），手持式打印机1台。
屏幕显示的提示符描述如下：LCK：在测试过程中屏幕上出现LCK表示测试片或电子模拟器被锁定于仪器中，此时不可取出，只有在屏幕上的LCK提示符显示后，方可将测试片或电子模拟器取出。
如果LCK提示符长时间不消失，不要试图生硬取出测试片或电子模拟器，应联系维修人员处理。
BAT：当电池电压低于7.4V时出现此提示符，此时所剩电力可供大约50个标本检测，此时请更换电池。
当电量耗尽时显示DEAD BATTERIES信息。
SIM：仪器如已有8小时未用电子模拟器进行测试，或者在测试完成后发现错误会出现此提示符，这时需要用电子模拟器测试机器，如果测试通过，可继续使用，否则，需要联系维修人员。
SFT：在仪器软件到期前15天显示此提示符，与技术服务部联系软件升级。
i-STAT错误代码仪器错误代码信息i-STAT系统完成多次测量，任何品质检验失败都会使测试中止并显示“Cause”和“Action”信息及一个错误代码Cause（原因）信息：此信息说明品质检验不通过的大致原因，例如：检测到过量灌注的测试片，分析器将显示“Sample Positioned Beyond fill Mark”Action（操作）信息：此信息指出适当的操作。
例如：分析器下次使用时品质检验可能会再次不合格时，会显示“Use Electronic Simulator”（使用电子模拟器）的说明。
如果问题涉及操作者或测试片，会显示“Use Another Cartridge”（使用另一只测试片）的说明。
i-STAT血气分析仪的维护
黄桃
【期刊名称】《中国医疗设备》
【年(卷),期】2006(021)011
【摘要】本文介绍了 i-STAT血气分析仪的维护方法,在保证设备正常运行、减少测试片匣的浪费和降低使用成本方面具有有非常重要的意义.
【总页数】2页(P98-99)
【作者】黄桃
【作者单位】重庆医科大学附属第一医院急诊科,重庆,400016
【正文语种】中文
【中图分类】TH77
【相关文献】
1.i-STAT便携式血气分析仪在长航核潜艇艇员血气分析中的应用 [J], 王额尔敦;刘晓峰;强显成;闫清;刘晓光
2.i-STAT血气分析仪的使用注意事项与保养 [J], 刘定山;吴鹏楼
3.雅培 i-STAT 与 AVL CPMPACT3血气分析仪检测结果的可比性分析 [J], 张知洪;曹东林;雷达;孙亮;陈丹霞
4.GEM 3000与雅培I-STAT血气分析仪结果对比探讨 [J], 张伟
5.应用NCCLS EP10-T_2文件评价i-STAT血气分析仪性能 [J], 唐斌
因版权原因，仅展示原文概要，查看原文内容请购买。
