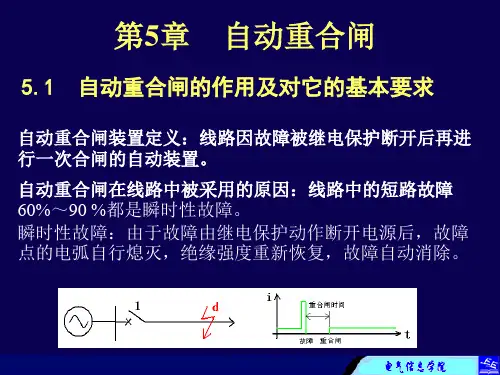

继电保护讲解第五章自动重合闸

b、在正常工作情况下，由于某种原因（保护误动、误碰跳闸机构 等）使检无压侧（M侧）误跳闸时，因线路上仍有电压，无法进 行重合（缺陷），为此，在检无压侧也同时投入同步检定继电器 ，使两者的触点并联工作。这样，在上述情况下，同步检定继电 器工作，可将误跳闸的QF重新合闸。
三、重合闸时间的整定
1、单侧电源线路的重合闸时间 原则上越快越好，但应力争重合成功。
四、 自动重合闸与继电保护的配合
重合闸前加速保护优缺点 优点： 快速切出故障; 保证发电厂重要变电所母线的电压在0.6~0.7的额定电压之上 使用设备少。
缺点： 永久性故障，再次切除故障的时间可能很长； 装ZCH的QF动作次数多; 若QF拒动，将扩大停电范围。 主要用于35KV以下的网络。
2 、重合闸后加速保护（简称“后加速”） 每条线路上均装有选择性的保护和ZCH。 第一次故障时，保护按有选择性的方式动作跳闸，若是永久性故
当重合于永久性故障上时，自动重合闸将带来哪些不利的影响？
（1）使电力系统又一次受到故障的冲击； （2）由于断路器在很短的时间内，连续切断两次短路电 流，而使其工作条件变得更加恶劣。
二、对自动重合闸装置的基本要求
正常运行时，当断路器由继电保护动作或其它原因而跳闸后， 自动重合闸装置均应动作 。 由运行人员将断路器断开时，自动重合闸不应起动。 手动重合于故障线路时，继电保护动作将断路器跳开，不允许 重合 继电保护动作切除故障后，自动重合闸装置应尽快发出合闸脉 冲 自动重合闸装置动作次数应符合预先的规定。 自动重合闸装置应有可能在重合闸以前或重合闸以后加速继电 保护的动作 ，以便加速故障的切除 。 动作后应能自动复归。
障，重合后则加速保护动作，切除故障。
重合闸后加速保护优缺点
优点： 第一次跳闸时有选择性的，不会扩大停电范围； 再次切除故障的时间加快，有利于系统并联运行的稳定性。

单侧电源线路的三相一次自动重合闸， 实现简单：
1. 在单侧电源的线路上，不需要考虑电源间的同步合 闸问题；
2. 三相同时跳开与合上不需要考虑区分故障类别和选 择故障相；
3. 只需要满足在希望重合时、断路器允许重合的条件 下、经预定的延时，发出一次合闸脉冲。
这种重合闸的实现器件有电磁继电器组合式、晶 体管式、集成电路式、可编程逻辑控制式和与数字保 护一体化工作的数字式等多种。
4) 对断路器本身由于机构不良或继电保护误动而 引起的误跳，也能起纠正作用。
缺点：
1) 当重合于永久性故障时，使电力系统又一 次受到故障的冲击。
2) 使断路器的工作条件变得更加恶劣 。因为 它要在很短的时间内，连续切断两次短路 电流。这种情况对于油断路器必须加以考 虑，因为在第一次跳闸时，由于电弧的作 用，已使油的绝缘强度降低，在重合后第 二次跳闸时，是在绝缘已经降低的不利条 件下进行的。
除此之外，也有“永久性故障”。
例如:由于线路倒杆，断线，绝缘子击穿 或损坏等引起的故障，在线路被断开以 后，它们仍然是存在的。这时，即使再 合上电源，由于故障依然存在，线路还 要被继电保护再次断开，因而就不能恢 复正常的供电。
由于送电线路上的故障具有以上的 性质，因此，在线路被断开以后再进行 一次合闸就有可能大大提高供电的可靠 性。为此在电力系统中广泛采用了当断 路器跳闸以后能够自动地将断路器重新 合闸的自动重合闸装置。
一、作用
单相故障占了70%以上，且大都是“瞬时性”故 障，在我国一般保证只重合一次，成功率在60%-90%
优之点间：。
1) 大大提高了供电的可靠性，减少了线路停电的 次数，特别是对单侧电源的单回线路尤为显著。
2) 在高压输电线路上采用重合闸，可以提高电力 系统并列运行的稳定性。

tQF2
tu
tARD
QF1跳开
QF2跳开
QF1重合
先跳闸一侧的重合闸时限：tARD＝tpr.2＋tQF2－tpr.1－tQF1＋tu
5.2.4 自动重合闸与继电保护的配合
为了尽量利用重合闸所提供的条件以加速切除故障，继电保护 与之配合时，采用以下两种方式：
重合闸前加速保护 重合闸后加速保护
1、重合闸前加速保护（前加速）
（2）正常运行时，当断路器由继电保护动作或其它原因而 跳闸后，自动重合闸 。
（4）自动重合闸后应能自动或手动复归，准备好下一次动作。
（5）自动重合闸装置的合闸时间应能整定，并能与继电保护 相配合，加速故障的切除。
（6）双侧电源的线路上实现重合闸时，应考虑合闸时两侧电 源间的同步问题。
KU1——无电压检定继电器；KU2——同步检定继电器； KRC——自动重合闸继电器
&
KU2
U-U
KRC
&
U< KU1
KRC
A
B
线路发生故障：两侧断路器跳闸以后，检定线路无电压的 一侧（B侧）重合闸首先动作，使断路器投入。
若B侧重合不成功：断路器再次跳闸。同步检定继电器不 动作，该侧重合闸不起动。
若B侧重合成功：线路有电压，A侧在检定同步之后，再 投入断路器，线路即恢复正常工作。
5.1.1 自动重合闸装置的作用：
（1）提高输电线路供电可靠性，减少线路停电的次数。
（2）在高压输电线路采用重合闸，可提高系统并列运行 的稳定性，提高线路的输送容量。
（3）对断路器本身机构不良或继电保护误动作而引起的 误跳闸，也能起到纠正的作用。
当重合于永久性故障上时，也会产生一些不利影响： （1）使系统再一次受到短路故障的冲击； （2）使断路器的工作条件变得更加恶劣。

5.3 高压输电线路的单相自动重合闸
5.3.2单相自动重合闸的特点
2、动作时限的选择 满足：故障点灭弧和周围介质去游离时间，大于断路器及其操作 机构复归原状准备好再次动作的时间。
此外考虑： （1）两侧不同时限切除故障的可能性； （2）潜供电流对灭弧所产生的影响，图5.13（P161) 根据实测确定灭弧时间，我国电力系统220KV 的线路上为0.6s以 上。
5.2 输电线路的三相一次自动重合闸
2、双侧电源线路重合闸的主要方式
（2）非同期自动重合闸
当重合闸时间不够快，两侧电势功角摆开较快，但冲击电流未超 过规定值，可采用非同期自动重合闸。 （3）检同期自动重合闸 当必须满足同期条件才能重合闸时，需要采用检同期自动重合闸。 具体方法： 1）系统有3个及3个以上联系线路，可以不检同步重合闸；
5.2 输电线路的三相一次自动重合闸
（3）检同期自动重合闸
方法：
2）双回线路，检查另一线路有电流时，可以重合(见图5.2）；
5.2 输电线路的三相一次自动重合闸
3）必须检定同步的重合，其步骤：一侧先检无压合闸，另一侧再 同步合闸（图5.3所示） 3、具有同步检定和无电压检定的重合闸 缺陷：检查线 路无压合闸的 一侧，若正常 时误跳，这时 由于对侧并未 动作，线路上 有电压，因而 不能实现重合。

在220KV-500KV 的线路上获得了广泛的应用。110KV不推荐使用 。
5.3 高压输电线路的单相自动重合闸
5.3.3 输电线路自适应单相重合闸的概念
能自动识别故障的性质，在永久故障时不重合的重合
闸称之为自适应重合闸。 参考文献【3】
5.4 高压输电线路的综合重合闸简介

在线路上设计自动重合闸装置时，将单相重合闸和三相重合闸综 合在一起，当发生单相接地故障时，采用单相重合闸方式工作； 当发生相间短路时，采用三相重合闸方式工作。综合考虑这两种 重合闸方式的装置称为综合重合闸装置。
