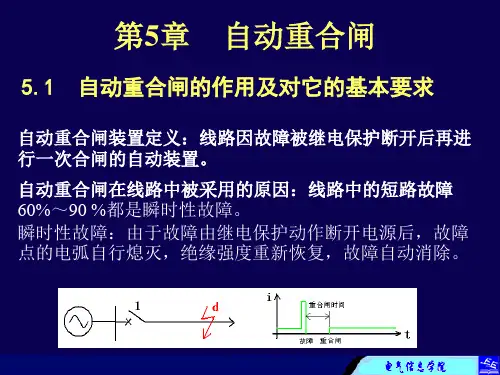

第5章 自动重合闸

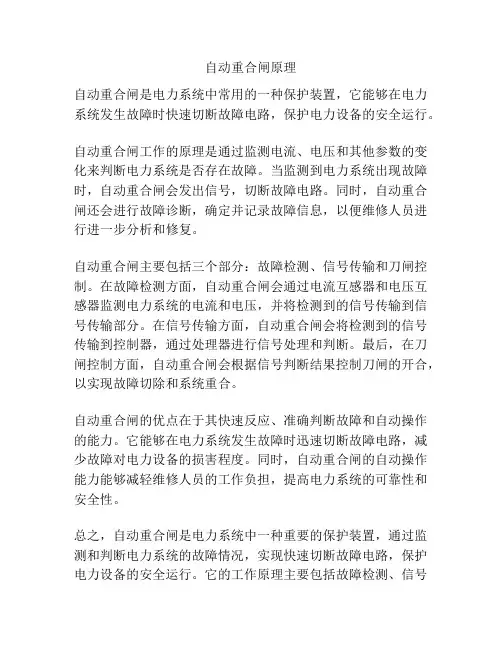

自动重合闸原理
自动重合闸是电力系统中常用的一种保护装置，它能够在电力系统发生故障时快速切断故障电路，保护电力设备的安全运行。

自动重合闸工作的原理是通过监测电流、电压和其他参数的变化来判断电力系统是否存在故障。

当监测到电力系统出现故障时，自动重合闸会发出信号，切断故障电路。

同时，自动重合闸还会进行故障诊断，确定并记录故障信息，以便维修人员进行进一步分析和修复。

自动重合闸主要包括三个部分：故障检测、信号传输和刀闸控制。

在故障检测方面，自动重合闸会通过电流互感器和电压互感器监测电力系统的电流和电压，并将检测到的信号传输到信号传输部分。

在信号传输方面，自动重合闸会将检测到的信号传输到控制器，通过处理器进行信号处理和判断。

最后，在刀闸控制方面，自动重合闸会根据信号判断结果控制刀闸的开合，以实现故障切除和系统重合。

自动重合闸的优点在于其快速反应、准确判断故障和自动操作的能力。

它能够在电力系统发生故障时迅速切断故障电路，减少故障对电力设备的损害程度。

同时，自动重合闸的自动操作能力能够减轻维修人员的工作负担，提高电力系统的可靠性和安全性。

总之，自动重合闸是电力系统中一种重要的保护装置，通过监测和判断电力系统的故障情况，实现快速切断故障电路，保护电力设备的安全运行。

它的工作原理主要包括故障检测、信号
传输和刀闸控制。

自动重合闸的应用能够提高电力系统的可靠性和安全性，减少故障对电力设备的损害。

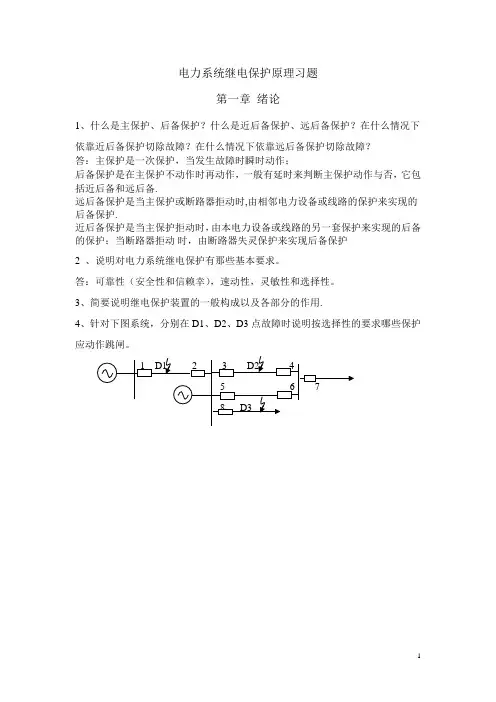

电力系统继电保护原理习题第一章绪论1、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：主保护是一次保护，当发生故障时瞬时动作；后备保护是在主保护不动作时再动作，一般有延时来判断主保护动作与否，它包括近后备和远后备.远后备保护是当主保护或断路器拒动时,由相邻电力设备或线路的保护来实现的后备保护.近后备保护是当主保护拒动时，由本电力设备或线路的另一套保护来实现的后备的保护；当断路器拒动时，由断路器失灵保护来实现后备保护2 、说明对电力系统继电保护有那些基本要求。

答：可靠性（安全性和信赖幸），速动性，灵敏性和选择性。

3、简要说明继电保护装置的一般构成以及各部分的作用.4、针对下图系统，分别在D1、D2、D3点故障时说明按选择性的要求哪些保护应动作跳闸。

第二章电网的电流保护1、分析电流保护中各段如何保证选择性？各段的保护范围如何,与哪些因素有关?2、什么是继电器的返回系数，增量动作继电器、欠量动作继电器的返回系数有什么区别？3、在图示网络中，试分析断路器1DL、4DL和9DL保护的最大和最小运行方式。

4、在图所示网络中,线路AB电源端装有三段式电流保护，线路BC装有二段式电流保护,均采用不完全星形接线方式，系数参数如图所示,线路AB和BC的最大负荷电流分别为2。

3A和2A，线路BC的过电流保护动作时限为3S，负荷自起动系数为1。

试计算：（1)、线路AB和BC各段电流继电器的动作电流和时间继电器的动作时限。

（2)、求出无时限电流速断的保护范围和校验Ⅱ、Ⅲ段的灵敏度。

()5、如图所示，对保护1进行三段式相间电流保护的整定计算。

，,,，，线路阻抗为0.4Ω/km，阻抗角为700，AB线最大负荷电流为170A。

电源阻抗，， ,，电源相电势为,，。

6、如图（a）所示网络中，线路AB装有三段式电流保护，各段保护的接线方式如图（b）所示.已知AB线路末端三相短路时的最大短路电流为1320A，末端三相短路时的最小短路电流为980A；限时电流速断保护的灵敏度为1.32.（a）（b)（1)计算保护1电流速断和限时电流速断保护的定值()（2)说明各段的接线方式，除此之外还有哪些常见接线方式?说明不同接线方式的异同及其特点。

自动重合闸原理
自动重合闸是电力系统中的一种保护装置，用于自动恢复电力供应和减少停电时间。

它能够实现对电力系统中断电事故的快速切除和自动回复操作。

自动重合闸的工作原理如下：
1. 监测电力系统状态：自动重合闸装置通过接收与电力系统相关的信号，如电流、电压、频率等，监测电力系统的状态。

2. 检测异常情况：当系统发生故障或异常情况时，自动重合闸装置会检测到这些异常，并根据预设的保护参数进行判断。

3. 切除电力系统：当自动重合闸装置判断出电力系统发生故障或异常情况时，它会迅速切除电力系统，即打开断路器或切断电力供应，以避免故障扩大或造成更大的损失。

4. 分析故障原因：自动重合闸装置会通过对故障信号的分析，确定故障的位置和原因，为后续的维修工作提供参考。

5. 重启电力系统：在故障得到修复或自动重合闸装置判断故障消除后，它会恢复电力供应并重新闭合断路器，将电力系统重新连接起来。

自动重合闸装置的作用是保护电力系统的安全运行。

它能够快速切除故障电路，减少停电时间，提高电力供应的可靠性。

同
时，它还能够避免对电力系统的损坏，确保电力系统的稳定性和可用性。

第五章输电线路的自动重合闸5-1电力系统的输配电线路上为什么要装置自动重合闸装置？对自动重合闸装置有哪些基本要求？答：电力系统的故障中，输电线路尤其是架空线路的故障占绝大多数，而绝大多数的故障是暂时性故障，因此可以在输配电线路上装置自动重合闸。

对自动重合闸装置的基本要求：1手动跳闸时不应重合2手动合闸于故障线路时自动重合闸不重合3用不对应原则启动4动作迅速5不允许任意多次重合6动作后应能自动复归7能与继电保护动作配合5-2重合闸的类型有哪些？它们一般适用于什么网络？答：重合闸的类型有：单相重合闸、三相重合闸、综合重合闸三种。

三相重合闸适用于110kV及以下的网络，单相重合闸适用于220kV-500kV的网络，综合重合闸适用于330-500kV及以上的网络。

5-3单相重合闸中选相元件的作用和类型是什么？目前高压网络中常用的选相元件是哪一种？为什么？答：单相重合闸中选相元件的作用是单相故障时选出故障相。

其类型有相电流选相元件、相电压选相元、阻抗选相元件和反应两相电流差的突变量选相元件。

目前高压网络中常用的选相元件是电流突变量选相元件。

因为其它的选相元件都有限制范围。

如：相电流选相元件中的过电流继电器的启动电流是按照躲过线路最大负荷电流和单相接地非故障相电流整定的。

适用于装在线路的电源端且短路电流较大的线路上才能使用。

对于长距离重负荷，短路电流小的线路上不能采用。

相电压选相元件中的低电压继电器的启动电压是按照躲正常运行和非全相运行时母线可能出现的最低电压整定的。

适用于装在小电源侧或单电源受电侧（这一侧的电流选相元件不满足选择性和灵敏性）或很短的线路上（需检验灵敏性）。

阻抗选相元件是在每相上都装带补偿电流的 0接线的阻抗元件，可以明确选择故障相，但在单相带过渡电阻接地短路时，由于接地电阻及对侧零序电流的助增作用，线路两侧的阻抗选相元件可能出现相继动作现象，当发生两相接地故障时，也有两个选相元件可能会相继动作。

第一章绪论电能生产过程的最大特点是不能储藏电力系统自动化的主要任务：保证电能质量（电压、频率）；提高系统运行安全性；提高事故处理能力；提高系统运行经济性第二章同步发电机的自动并列装置同步运行：并列运行的同步发电机，其转子以相同的电角度速旋转并列操作：将带投入系统的空载发电机经调节后，满足并列运行条件，经开关操作与系统并列准同步并列操作：先加励磁，使幅值、频率、相位与并列电系统的分别相同，然后将发电机断路器合闸自同步将为加励磁、接近同步转速的发电机投入系统，随后加上励磁，在原动机转矩、同步力矩的作用下降发电机拉入同步，完成并列准同步的特点：并列时冲击电流下，不会引起系统电压降低，但是操作麻烦，过程长（主要并列方式）自同步的特点：操作简单，时间短，容易实现自动化，但是因未加励磁，并列时会从系统中吸收无功而造成系统电压下降，产生很大的冲击电流准同步可分为：手动，半自动，自动同步点：两侧均有电源，可以进行并列操作的断路器母线分段断路器一般不作为同步点滑差周期的大小反映了待并发电机和系统之间频率差的大小，越大表示的频差也越大并列操作的原则：并列瞬间，发电机的冲击电流应尽量小，不应超过允许值；并列后，发电机能迅速进入同步运行，暂态过程要短合闸瞬间的三个相等：幅值，频率，相位并列运行的实际条件：幅值接近相等，电压差不超过5%~10%；相差接近零，误差不应超过5°；频率接近，频差不超过额定频率的0.2%~0.5%合闸时间一般为提前0.1~0.7秒（断路器合闸时间）自动准同步装置的四个组成部分：电源、调压、合闸、调频提前量信号：相角提前；时间提前数字式并列装置：主机，输入、输出接口电路，输入、输出过程通道；人机联系第三章同步发电机的自动调节励磁装置励磁电流：作用于转子上，为了产生旋转磁场的直流电流励磁系统：与同步发电机励磁回路电压的建立、调整及必要时使其电压消失的有关设备和电路励磁系统的组成：励磁功率单元，励磁调节单元励磁系统的基本要求：可靠性高；保证发电机具有足够的励磁容量；具有足够的强励能力；保证发电机电压调差率有足够的整定范围（发电机机端电压调差率整定范围一般不应小于±10%）；保证发电机有足够的调节范围；保证发电机励磁自动控制系统具有良好的调节特性同步发电机的正常运行分为单机运行和与系统并联运行单机运行随无功负荷电流的变化而不断调整励磁电流，可以保证极端电压不变并联运行，可调节励磁电流来改变发电机发出的无功功率励磁自动调节器的作用：维持发电机或系统某点电压水平；合理分配及组件的无功负荷；提高发电机静稳定极限；提高系统动稳定，加快系统电压的恢复，改善电动机的自启动条件；限制发电机突然卸载时电压上升；发电机故障或发电机-变压器组单元接线的变压器故障时，对发电机实行快速灭磁，降低故障的损坏程度对励磁自动调节器的要求：正常运行时，能按机端电压变化自动调节励磁电流，维持电压值在给定水平；又很快的响应速度和足够大的强励顶值电压；有很高的运行可靠性同步发电机的励磁方式：直流励磁机供电，交流励磁机经半导体整流供电，静止电源供电。

继保课后习题整理版第一章 绪论1.2继电保护装置在电力系统中所起的作用是什么?答：作用包括：（1）自动、迅速、有选择地向断路器发出跳闸命令，将故障元件从电力系统中切除，保证其他无故障部分迅速地恢复正常运行；（2）反应电气元件的不正常运行状态，根据运行维护的具体条件和设备的承受能力，发出警报信号、减负荷或延时跳闸。

★1.8后备保护的作用是什么？阐述远后备保护和近后备保护的优缺点。

答：后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下，迅速启动来切除故障。

远后备保护的优点是：保护范围覆盖所有下级电力元件的主保护范围，它能解决远后备保护范围内所有故障元件由任何原因造成的不能切除问题。

远后备保护的缺点是：①当多个电源向该电力元件供电时，需要在所有的电源侧的上级元件处配置远后备保护；②动作将切除所有上级电源测的断路器，造成事故扩大；③在高压电网中难以满足灵敏度的要求。

近后备保护的优点是：①与主保护安装在同一断路器处，在主保护拒动时近后备保护动作；②动作时只能切除主保护要跳开的断路器，不造成事故的扩大；③在高压电网中能满足灵敏度的要求。

近后备保护的缺点是：变电所直流系统故障时可能与主保护同时失去作用，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用。

第二章 电流的电网保护2.4在电流保护的整定计算中，为什么要引入可靠系数，其值考虑哪些因素后确定？答：引入可靠系数的原因是必须考虑实际存在的各种误差的影响;例如：①系统和线路参数的误差；②计算误差；③互感器传变误差；④继电器测量误差；⑤电动势波动；⑥裕度可靠系数K`rel=1.2~1.32.12功率方向判别元件实质上是在判别什么？为什么会存在“死区”？什么时候要求它动作最灵敏？ 答：（1）功率方向判别元件实质是判别加入继电器的电压和电流之间的相位，并且根据一定关系[cos(+a)是否大于0]判别初短路功率的方向。
