四波段火焰探测器原理一、引言火灾是一种常见的灾害，给人们的生命财产安全带来巨大威胁。
因此，火焰探测技术的发展显得非常重要。
四波段火焰探测器是一种先进的火焰探测技术，具有高灵敏度和低误报率的特点。
本文将以四波段火焰探测器的原理为主题，介绍其工作原理、优势以及应用领域。
二、工作原理1. 火焰辐射特性火焰具有较高的辐射能力，能够发射可见光、红外线、紫外线等多种波长的辐射。
其中，红外辐射是火焰最显著的特征之一，也是四波段火焰探测器的主要依据。
2. 波段选择四波段火焰探测器利用多个波段的红外辐射进行探测，以提高探测的准确性和可靠性。
通常选择的波段包括近红外、中红外、远红外和紫外。
3. 传感器原理四波段火焰探测器采用多个红外传感器进行火焰辐射的探测。
每个传感器对应一个波段，通过测量红外辐射的强度和变化，判断是否存在火焰。
4. 算法处理四波段火焰探测器采用先进的算法进行数据处理和分析。
通过对不同波段的红外辐射数据进行比较和综合分析，可以准确判断火焰的存在与否，并排除误报。
三、优势1. 高灵敏度四波段火焰探测器通过多个波段的红外辐射探测火焰，能够提高探测的灵敏度。
相比传统的单波段火焰探测器，其灵敏度更高，可以更早地发现火灾隐患。
2. 低误报率四波段火焰探测器的多波段探测和算法处理能够有效排除误报。
通过综合分析不同波段的红外辐射数据，可以准确判断火焰的存在与否，避免误报，提高了系统的可靠性。
3. 多功能性四波段火焰探测器不仅可以检测传统的可燃性火焰，还可以检测非传统的火焰，如液体燃料、气体等。
这使得其在工业、石化、航空航天等领域具有广泛的应用前景。
4. 抗干扰能力强四波段火焰探测器采用先进的算法处理技术，能够有效抵抗光线、电磁波等外部干扰因素。
这使得其在复杂环境下依然能够稳定可靠地工作。
四、应用领域1. 工业领域四波段火焰探测器在工业生产中具有广泛应用。
它可以被用于监测化工厂、石油炼化厂、电力设备等场所的火焰情况，及时发现火灾隐患，保障人员和设备的安全。
基于GEANT4蒙特卡罗算法的闪烁体探测器建模与优化目录一、内容描述 (2)1. 研究背景与意义 (3)2. 国内外研究现状 (4)3. 本文研究内容与方法 (5)二、GEANT4蒙特卡罗算法概述 (6)三、闪烁体探测器建模 (7)1. 闪烁体探测器工作原理 (8)2. 闪烁体探测器模型构建 (9)3. 模型参数设置与仿真 (10)四、基于GEANT4的闪烁体探测器优化 (11)1. 探测器优化方案设计 (12)2. 优化算法流程 (14)3. 关键参数优化 (14)4. 优化结果分析 (16)五、闪烁体探测器性能评估 (17)1. 性能评估指标 (18)2. 评估方法 (20)3. 性能评估结果 (21)六、实验验证与结果分析 (22)1. 实验设置与数据收集 (23)2. 实验结果分析 (24)3. 实验结果与模拟结果的对比 (25)七、结论与展望 (27)1. 研究成果总结 (27)2. 研究不足之处与展望 (28)一、内容描述介绍闪烁体探测器的基本原理，包括闪烁现象的产生机制及其在探测领域的应用。
针对GEANT4这一蒙特卡罗模拟框架，阐述其在闪烁体探测器建模中的应用方法和优势。
介绍建模过程中需要考虑的关键因素，如闪烁体的几何形状、光电性质以及能量沉积机制等。
详细阐述使用GEANT4蒙特卡罗算法进行闪烁体探测器模拟的流程，包括模型的建立、模拟参数的设置、事件的触发和跟踪以及数据的采集和处理等。
重点在于阐述如何对模型进行精准设计以及对模拟过程进行精确控制，以确保模拟结果的准确性和可靠性。
探讨基于GEANT4蒙特卡罗算法的闪烁体探测器性能优化策略，包括几何结构优化、材料选择优化以及信号处理优化等。
通过模拟实验和数据分析，研究不同优化策略对探测器性能的影响，并给出具体的优化建议和实施方法。
通过对模拟结果与实验结果的对比分析，验证基于GEANT4蒙特卡罗算法的闪烁体探测器建模与优化的有效性。
探讨模拟过程中可能存在的误差来源，以及如何减小这些误差以提高模拟结果的准确性。

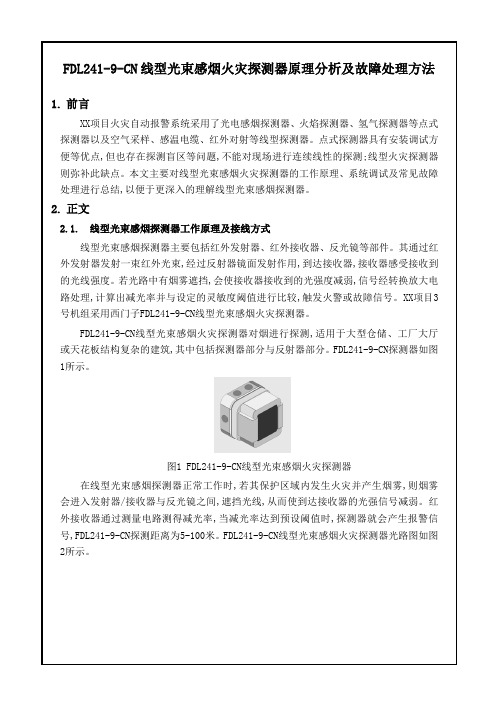

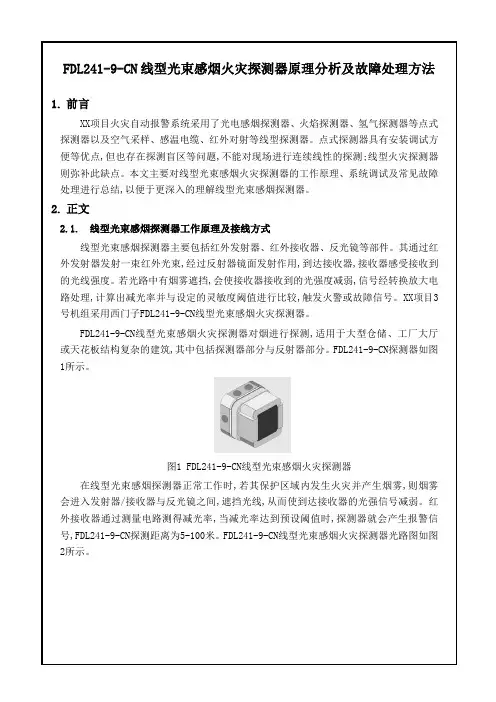

FDL241-9-CN线型光束感烟火灾探测器原理分析及故障处理方法1.前言XX项目火灾自动报警系统采用了光电感烟探测器、火焰探测器、氢气探测器等点式探测器以及空气采样、感温电缆、红外对射等线型探测器。
点式探测器具有安装调试方便等优点,但也存在探测盲区等问题,不能对现场进行连续线性的探测;线型火灾探测器则弥补此缺点。
本文主要对线型光束感烟火灾探测器的工作原理、系统调试及常见故障处理进行总结,以便于更深入的理解线型光束感烟探测器。
2.正文2.1.线型光束感烟探测器工作原理及接线方式线型光束感烟探测器主要包括红外发射器、红外接收器、反光镜等部件。
其通过红外发射器发射一束红外光束,经过反射器镜面发射作用,到达接收器,接收器感受接收到的光线强度。
若光路中有烟雾遮挡,会使接收器接收到的光强度减弱,信号经转换放大电路处理,计算出减光率并与设定的灵敏度阈值进行比较,触发火警或故障信号。
XX项目3号机组采用西门子FDL241-9-CN线型光束感烟火灾探测器。
FDL241-9-CN线型光束感烟火灾探测器对烟进行探测,适用于大型仓储、工厂大厅或天花板结构复杂的建筑,其中包括探测器部分与反射器部分。
FDL241-9-CN探测器如图1所示。
图1 FDL241-9-CN线型光束感烟火灾探测器在线型光束感烟探测器正常工作时,若其保护区域内发生火灾并产生烟雾,则烟雾会进入发射器/接收器与反光镜之间,遮挡光线,从而使到达接收器的光强信号减弱。
红外接收器通过测量电路测得减光率,当减光率达到预设阈值时,探测器就会产生报警信号,FDL241-9-CN探测距离为5-100米。
FDL241-9-CN线型光束感烟火灾探测器光路图如图2所示。
探测距离5-100米2、连接调试器图3 探测器与调试器连接示意图将探测器与调试器通过连接线缆连接,如图4所示。
打开调试器通过按右键(图4,[3])。
通过右键在“Adjust ”与“Initialization ”之间切换。
影像核医学与分子影像试题及答案一、单选题（25题1分/题）B1关于核医学内容不正确的是：ASPECT是单光子发射计算机断层B核医学不能进行体外检测CPET是正电子发射计算机断层D核医学可以治疗疾病E99m Tc是常用的放射性药物B2 脏器功能测定、脏器显像以及体外放射分析等其共同原理是：A 动态分布原理B 射线能使物质感光的原理C 稀释法原理D 物质转化原理E示踪技术的原理E3 图像融合的主要目的是A判断病灶大小和形态B 病灶区解剖密度的变化C 病灶区解剖形态的变化D 提高病灶的分辨率E 帮助病灶的定位C4 体内射线测量通常测量A α粒子B β粒子C γ粒子Dβ+粒子E 中子C5 核医学射线测量探头中通常包括A 射线探测器和脉冲幅度分析器B 自动控制和显示系统C、射线探测器和前置放大器D前置放大器和脉冲幅度分析器 E 脉冲幅度分析器和计数率D6 1uci表示A、每秒3.7×1010次核衰变B、每秒3.7×107次核衰变C、每秒3.7×105次核衰变 D 、每秒3.7×104次核衰变E、每秒3.7×103次核衰变B7 决定放射性核素有效半衰因素是A 粒子的射程B 物理半衰期和生物半衰期C 淋洗时间间隔D 断层重建方式E 测量系统的分辨时间A8 甲状腺I显像时用那种准直器：A高能通用平行孔准直器B低能通用平行孔准直器C低能通用高分辨率准直器D、针孔准直器E任意B9 放射性核素肝胶体显像病人准备包括A清洁口腔B 无需任何特殊准备C 空腹过夜 D 隔夜灌肠E 术前饮水E10 哪项描述肾静态显像原理是不正确的A 肾静态显像的显像剂为99m Tc（Ⅲ）二羟丁二酸B DMSA主要聚集在肾皮质，注药后10分钟肾摄取达高峰C 在1h肾摄取血中DMSA的4%-8%，其中50%固定在肾皮质D 静脉注射1h后，12%DMSA滞留于肾皮质内并保留较长时间，30%-45%排出体外E 注药后3-4h进行显像，以避免显像剂中排泄快的那一部分在肾盏肾盂和集合管内的放射性对皮质显影的干扰B11 肾图a段描述正确的是A a段为聚集段，即静脉注射示踪剂后急剧上升段Ba段为出现段，此段放射性主要来自肾外血床，80%来自肾小管上皮细胞的摄取，它的高度一定程度上反映肾血流灌注量C、a段为排泄段D、此段放射性主要来自肾内血床E、10%来自肾小管上皮细胞的摄取C12 临床上为鉴别瘤治疗的疤痕与肿瘤复发病灶，最为有效的方法是：A X-CT BMRI C 18F-FDG PETD 常规X线摄片E 超声检查D13 哪种显像剂可用于肾上腺髓质显像A131I –马尿酸B、131I –氨基酸C 、131I -6-胆固醇D、131I –MIBGE、131I- HIPC14心肌灌注显像极坐标靶心图，是根据下列那种图像制成：A 垂直长轴图像B 水平长轴图像C 短轴断层图像D 冠状断层图像E LAO30-45D15 淋巴显像目前最常用的放射性药物A 99m Tc-硫胶体B 99m Tc-HASC 99m Tc-脂质体D 9、9m Tc-右旋糖酐E 99m Tc-植酸钠D16 关于耻骨下方位骨显像描述正确的是A 疑有尾骨病变B 使用针孔准直器C 患者取仰卧位D探头置于检查床下方E双腿并拢，脚尖相对D17显像剂在病变组织内的摄取明显低于周围正常组织，此种显像是：A动态显像B、早期显像C阳性显像D阴性显像E平面显像C18 131I治疗甲亢确定剂量时，哪项是应考虑增加剂量的因素A 病程短B未经任何治疗C 结节性甲状腺肿 D Graves病E 年龄小B19 下列哪项是诊断尿路梗阻的依据：A肾脏指数>45% B半排时间>8分钟C峰时<4.5 D峰值差<30%E 分浓缩率<6%D20 骨肿瘤病灶浓聚放射性药物153Sm-ED TMP的机理是A 抗原抗体反B 配体受体结合C 肿瘤细胞特异摄取D病灶部位骨代谢活跃形成的放射性药物浓聚E 放射性药物是肿瘤细胞的代谢底物A21 对于患者的防护，核医学技术人员最关心的是A 实践的正当性与防护的最优化B 患者的年龄与体质C 配合医生做好核医学诊断和治疗D 职业人员的受照剂量E 、放射性废物的收集管理A22 18F-FDG的显像示病灶局部葡萄糖代谢率增高可能是A 脑瘤复发或残留B 、瘢痕组织C 、放疗效果良好D 、化疗效果良好E 、肿瘤坏死C23门控心血池显像时，应用下列那种显像剂图像质量最好：A 体内法标记RBCB 混合法标记RBC C 体外法标记RBC D99m Tc –HAS E、99m Tc -DTPAE放射性药物的放化纯度C24 “弹丸”注射的正确描述是A、“弹丸”不要求特定剂量下体积不超过1ml B 、“弹丸”要求特定剂量下体积随意C、“弹丸”要求特定剂量下体积不超过1mlD 、“弹丸”要求大剂量下体积尽可能超过1mlE 、“弹丸”要求特定剂量下体积尽可能大D25 静脉注射肝胆显像剂被肝的何种细胞吸收：A、肝巨噬细胞B、胆管细胞C血管上皮细胞D、肝细胞E、转移性肿瘤细胞核医学试题D 1.下列核素中,哪一种不发射β射线?A.I-131B.P-32C.Au-198D.Tc-99mA2.放射性核素衰变衰变的速度取决于____。
实验四宇宙线缪子飞行时间测量一、实验原理宇宙线缪子在穿过闪烁体时将沉积能量，从而产生信号。
缪子穿过两个相距一定距离的闪烁体产生的信号将会产生时间差，对这个时间差进行测量，再将两个闪烁体紧贴在一起，再次测量信号的时间差，将二者相减，就可以得到缪子飞过这段距离所用的飞行时间，进而得到缪子的速度。
二、实验内容及步骤1. 按图示中的A图搭建设备，两块闪烁体上下分开一米左右，测量A情况时间分布。
2. 按图示中的B图搭建设备，两块闪烁体紧贴在一起，测量B情况时间分布，估计两组探测器的固有时间差和时间分辨。
3. 测量闪烁体的三维尺寸，及A图中两块闪烁体的间距。
三、实验结果与思考1、当两个闪烁体紧贴在一起时：具体时间间隔记录如下：统计结果如下：统计直方图如下：2、当两个闪烁体相距1.11m时：具体时间间隔记录如下：统计结果如下：统计直方图如下：3、根据计算缪子射线的角度与其产生信号的时间差的关系大致为：t=(h/cosθ+h*tanθ)/v可得：cosθ=2*A*t/(A2*t2+1)(A=v/h)缪子的角分布为：I=I0*cos2θ故计数在不同时间差上的分布应该为：N=N0*(2*A*(t0-t)/(A2*(t-t0)2+1))2+N’用MATLAB中的cftool工具对两组数据进行拟合，可得：（1）当两个闪烁体紧贴在一起时：A=0.2087N0=5.083N’=1.551t0=1.152（2）当两个闪烁体相距1.11m时：A=1.986N0=3.832N’=2.41t0=1.229对于两组数据，θ=0，也就是计数最大点所对应的时间差分别为：t1=-1/0.2087+1.152=-3.640nst2=-1/1.986+1.229=0.725ns故缪子的飞行时间为：dt=t2-t1=0.725+3.640=4.365ns飞行速度为：dh/dt=1.11/(4.365*10-9)=2.54*108m/s可见缪子的飞行速度较为接近光速。
闪烁体探测器原理闪烁体探测器是一种常用于粒子物理实验和核物理实验中的探测器，它可以用来探测高能粒子的能量和种类。
闪烁体探测器的原理是利用闪烁体材料对入射粒子产生的闪烁光进行探测和测量，通过测量闪烁光的强度和时间分布来获取粒子的信息。
闪烁体探测器通常由闪烁体材料、光电倍增管和信号处理系统组成。
闪烁体材料是闪烁体探测器的核心部分，它能够将入射粒子的能量转化为可测量的光信号。
常用的闪烁体材料包括塑料闪烁体、无机晶体闪烁体等。
当高能粒子穿过闪烁体材料时，会与闪烁体原子发生相互作用，使得原子激发态跃迁到基态的过程中释放出光子，形成闪烁光。
光电倍增管是用来接收和放大闪烁体产生的光信号的装置，它能够将微弱的光信号转化为可观测的电荷脉冲信号。
当闪烁光进入光电倍增管时，会引起光电效应，使得光电倍增管产生电子，并经过倍增过程放大电子数目，最终输出一个与入射粒子能量成正比的电荷脉冲信号。
信号处理系统是用来接收、处理和分析光电倍增管输出的电荷脉冲信号的装置，它能够将电荷脉冲信号转化为能够被计算机或其他数据采集设备读取和分析的数字信号。
信号处理系统通常包括放大器、快门、多道分析器等部分，通过这些部分对电荷脉冲信号进行放大、选择、测量等处理，最终得到入射粒子的能谱和能量信息。
闪烁体探测器的工作原理可以用一个简单的模型来描述，当高能粒子穿过闪烁体材料时，会与闪烁体原子发生相互作用，使得原子激发态跃迁到基态的过程中释放出光子，形成闪烁光。
闪烁光被光电倍增管接收并放大，最终转化为电荷脉冲信号。
信号处理系统对电荷脉冲信号进行处理，得到入射粒子的能谱和能量信息。
总的来说，闪烁体探测器利用闪烁体材料对入射粒子产生的闪烁光进行探测和测量，通过测量闪烁光的强度和时间分布来获取粒子的信息。
它在粒子物理实验和核物理实验中起着重要的作用，是一种常用的粒子探测器。
粒子物理学中的探测器技术解析粒子物理学是研究物质最基本组成和相互作用的学科，它帮助我们更深入地了解宇宙的起源和本质。
而探测器技术在粒子物理实验中扮演着至关重要的角色。
本文将探讨一些常见的粒子物理探测器技术，并解析其原理和应用。
一、放射性探测器放射性探测器是粒子物理实验中最基本的探测器之一。
它利用放射性物质通过放射性衰变释放的粒子来检测粒子的性质和能量。
常见的放射性探测器有闪烁体探测器和气体探测器。
闪烁体探测器通过闪烁效应来检测粒子。
当粒子经过闪烁体时，其能量会被转化为光子。
闪烁体中的荧光物质会发光，光信号被光电倍增管放大并测量。
闪烁体探测器常用于测量低能量的粒子，如电子和光子等。
气体探测器则利用粒子通过气体介质时引起的电离和电子乘以倍增仪器中的放大器放大。
常见的气体探测器有电离室和比例计数器等。
气体探测器适用于高能量粒子的测量，如带电粒子和中子。
二、追踪探测器追踪探测器用于测量粒子的轨迹，可以帮助研究人员了解粒子的运动规律和相互作用过程。
常见的追踪探测器有闪烁纤维探测器和硅微条探测器。
闪烁纤维探测器是一种利用闪烁纤维管道来探测粒子轨迹的仪器。
当粒子通过闪烁纤维时，闪烁纤维中的荧光物质会被激发产生光信号。
光信号经过光电倍增管增强和测量，可以得到粒子的轨迹信息。
硅微条探测器则是一种利用硅微条来探测粒子轨迹的探测器。
硅微条探测器由许多狭窄而长的硅微条组成。
当粒子经过硅微条时，会在其中产生电荷。
通过测量不同微条上的电荷，可以重建出粒子的运动轨迹。
三、量能探测器量能探测器用于测量粒子的能量。
粒子的能量是粒子物理实验中一项重要的特征之一，它帮助研究人员了解粒子的性质和相互作用。
常见的量能探测器有电离室和色散计数器等。
电离室是一种利用粒子在气体介质中电离引起的电荷来测量粒子能量的仪器。
粒子穿过电离室时，会带走部分气体中的电荷。
通过测量粒子带走的电荷，可以计算出粒子的能量。
色散计数器则是一种利用粒子在介质中的色散效应来测量粒子能量的探测器。
成都理工大学工程技术学院毕业论文放射性核素的剂量计算设计作者姓名：严俊专业名称：核工程与核技术指导教师：张艳丽讲师放射性核素的计量计算设计摘要辐射剂量的计算在辐射防护、环境监测、辐射调查等多方面都有非常重要的应用。
基于此，本论文根据探测器测得的粒子注量，粒子能量、以及周围介质的吸收系数等，设计出了一种计算监测点处辐射剂量大小的一种思路。
在论文中，我们将实测值与计算值作了比较，比较结果发现，两者的变化趋势吻合较好，但是两者在数值大小上略有差别，本论文就此做了详细的分析。
关键字：粒子注量能量注量吸收剂量剂量当量闪烁体探测器AbstractRadiation dose calculation has very important aspects of the application in radiation protection, environment monitoring, radioation investigation,etc. Based on this, the paper designs a train of thought about how to calculate the size of the radiation dose on the monitoring place according to the particle fluence measured by the probe, particle energy , and the absorption coefficient of the surrounding media. In the paper, we have compared the measured values with the calculated values. The results shows that the variation trend of the measured values with the calculated values are better matched, but they have a slightly difference in numerical size, this paper made a detailed analysis of this.Keywords:particle fluence, energy note amount, absorb dose, dose equivalent, scintillation detectors目录摘要 (I)Abstract (II)目录 (III)前言 (1)1探测器的分类及特点 (2)1.1闪烁体探测器的简介 (2)1.1.1闪烁体的基本组成和工作原理 (2)1.1.2闪烁体探测的分类 (2)1.2气体探测器的简介 (3)1.3半导体探测器的简介 (3)1.4各种探测器优缺点 (3)1.4.1气体探测器的优缺点 (3)1.4.2闪烁体探测器的优缺点 (4)1.4.3半导体探测器的优缺点 (4)2辐射防护与辐射剂量学中常用的物理量 (5)2.1辐射防护中常用的物理量 (5)2.1.1放射性活度 (5)2.1.2粒子注量与粒子注量率 (5)2.1.3能量注量与能量注量率 (6)2.1.4相互作用系数 (7)2.2辐射剂量学中的物理量 (8)2.2.1吸收剂量 (8)2.2.2授予能 (8)2.2.3比释动能与比释动能率 (9)2.3其它常用的物理量 (10)2.3.1照射量 (10)2.3.2剂量当量概念及单位 (10)2.4物理量之间的关系 (11)2.4.1粒子注量与能量注量的关系 (11)2.4.2吸收剂量与比释动能的关系 (11)2.4.3照射量与吸收剂量率之间的关系 (12)3辐射剂量计算设计思路 (14)3.1设计思路简述 (14)3.2实验测量某点的粒子注量 (14)3.2.1实验目的 (14)3.2.2实验仪器设备及连接框图 (15)3.2.3实验步骤 (15)3.2.4实验数据 (16)3.3辐射剂量计算 (16)3.3.1实测值与计算值的比较 (17)3.3.2误差分析 (18)总结 (19)致谢 (20)参考文献 (21)前言辐射与物质（包括生物体）发生作用，引起物理、化学和生物学等方面变化。
闪烁探测器的组成
闪烁探测器是利用辐射在某些物质中产生的闪光来探测电离辐射的探测器。
闪烁探测器主要由以下几部分组成：
1. 闪烁体：闪烁体是闪烁探测器的核心部分，当闪烁体受到射线照射时，闪烁体会吸收射线能量并发出荧光。
荧光光子被收集到光电倍增管的光阴极上，通过光电效应打出光电子。
2. 光导和反射体：光导和反射体的作用是将荧光均匀地引导到光电倍增管的光阴极上，以提高探测效率。
光导一般由高折射率的玻璃制成，而反射体则用来将散射的荧光反射到光阴极上。
3. 光电倍增管：光电倍增管是闪烁探测器的另一个重要组成部分，它的作用是将光电子倍增并输出到后续电路中，以便进行信号处理和测量。
4. 前置放大器：前置放大器的作用是将光电倍增管输出的信号放大，以便进行后续的信号处理和测量。
5. 磁屏蔽和暗盒：磁屏蔽和暗盒的作用是减少外部磁场和光照对探测器的影响，从而提高探测器的测量精度和稳定性。
综上所述，闪烁探测器由闪烁体、光导和反射体、光电
倍增管、前置放大器和磁屏蔽及暗盒等组成。
这些组成部分协同工作，实现了对电离辐射的高效、高精度和高灵敏度探测。
如需了解更多信息，建议查阅相关文献或咨询专业人士。
平板DR探测器结构及其成像原理（天地智慧）平板DR探测器原理(天地智慧医疗)从 1995年RSNA上推出第一台平板探测器（Flat Panel Detector）设备以来，随着近年平板探测技术取得飞跃性的发展，在平板探测器的研发和生产过程中，平板探测技术可分(天地智慧医疗)为直接和间接两类。
（一）间接能量转换(天地智慧医疗)间接FPD的结构主要是由闪烁体或荧光体层加具有光电二极管作用的非晶硅层(amorphous Silicon，a-Si)再加TFT阵列构成。
其原理为闪烁体或荧光体层经X射线曝光后，将X射线光子转换为可见光，而后由具有光电二极管作用的非晶硅层变为图像电信号，最后获得数字图像。
在间接FPD的图像采集中，由于有转换为可见光的过程，因此会有光的散射问题，从而导致图像的空间分辨率极对比度解析能力的降低。
换闪烁体目前主要有碘化铯(CsI，也用于影像增强器)，荧光体则有硫氧化钆(GdSO，也用于增感屏)，采用CsI+a-Si+TFT结构的有Trixell、瓦里安和GE公司等，而采用GdSO+a-Si+TFT有Canon等。
1、碘化铯 ( CsI ) + a-Si + TFT ：当有 X 射线入射到 CsI 闪烁发光晶体层时，X 射线光子能量转化为可见光光子发射,可见光激发光电二极管产生电流, 这电流就在光电二极管自身的电容上积分形成储存电荷. 每个象素的储存电荷量和与之对应范围内的入射X 射线光子能量与数量成正比。
发展此类技术的有法国 Trixell 公司解像度 143um2 探测器 ( SIEMENS、Philips、汤姆逊合资 ) 、美国 GE 解像度 200um2 探测器 ( 收购的 EG & G 公司 ) 等。
其原理见右图。
Trixell公司（目前有西门子、飞利浦、等厂家使用，成本约9.5万美金）用的是Csl柱状晶体结构的闪烁体涂层，此种结构可以减少可见光的闪射，但由于工艺复杂难以生成大面积平板，所以采用四块小板拼接成17″×17″大块平板，拼接处图像由软件弥补。
闪烁体探测器的基本介绍秦1林2（中国石油大学华东，青岛，255680）摘要：闪烁体探测器是利用电离辐射在某些物质中产生的闪光来进行探测的，也是目前应用最多、最广泛的电离辐射探测器之一。
关键词：闪烁体；辐射；电离激发早在1903年，威廉·克鲁克斯就发明了由硫化锌荧光材料制成的闪烁镜并用其观察镭衰变放出的辐射；卢瑟福在其著名的卢瑟福散射实验中也曾使用硫化锌荧光屏观测α粒子。
不过，由于传统荧光材料在使用上很不方便，闪烁探测器一直没有大的进展。
1947年Coltman和Marshall 成功利用光电倍增管测量了辐射在闪烁体内产生的微弱荧光光子，这标志着现代闪烁体探测器的发端。
1. 基本构成与原理闪烁体主要由闪烁体、光的收集部件和光电转换器件组成的辐射探测器。
图1 闪烁体探测器基本构造入射辐射在闪烁体内损耗并沉积能量，引起闪烁体中原子（或离子、分子）的电离激发，之后受激粒子退激放出波长接近于可见光的闪烁光子。
闪烁光子通过光导射入光电倍增管的光阴极并打出光电子，光电子受打拿级之间强电场的作用加速运动并轰击下一打拿级，打出更多光电子，由此实现光电子的倍增，直到最终到达阳极并在输出回路中产生信号。
2. 闪烁体的分类很多物质都可以在粒子入射后而受激发光，因此闪烁体的种类很多，可以是固体、液体或气体。
闪烁体材料大致可分为以下三类：（1）用于γ射线探测的CsI(Tl)晶体无机闪烁体：包括碱金属卤化物晶体（如NaI(Tl)、CsI(Tl)等，其中Tl是激活剂）、其他无机晶体（如CdWO4、BGO等）、玻璃体。
（2）有机闪烁体：有机晶体（如蒽、芪等）、有机液体、塑料闪烁体。
（3）气体闪烁体：如氩、氙等。
3 闪烁体的性质3.1发光效率高能够将入射带电粒子的动能尽可能多地转换为闪烁光子数。
3.2线性好入射带电粒子损耗的能量在很大范围内与产生闪烁光子数保持线性关系。
3.3发射光谱与吸收光谱不重叠闪烁体介质对自身发射光是透明的，不存在自吸收。
闪烁探测器的设计原理及应用闪烁探测器是指一种能够探测高能带电粒子的探测器，主要应用于核物理、高能物理、天文物理等领域。
闪烁探测器的优点是具有高能量分辨率和高时间分辨率，可以追踪高能带电粒子的能量沉积和时间分布。
本文将介绍闪烁探测器的设计原理及其应用。
一、闪烁体闪烁探测器的核心是闪烁体，它是一种能够吸收高能带电粒子并发出光信号的材料。
因此，闪烁体的要求是具有高能量吸收率和高发光效率。
常用的闪烁体有无机晶体和有机塑料。
无机晶体包括NaI(Tl)、CsI(Tl)、Bi4Ge3O12等，其中NaI(Tl)是最常用的无机闪烁体。
有机塑料包括聚苯乙烯(PS)、聚甲基丙烯酸甲酯(PMMA)、聚异丁烯(PIB)等，其中聚苯乙烯是最常用的有机闪烁体。
无机晶体具有较高的能量分辨率和较长的寿命，而有机塑料具有较高的发光效率和低成本。
二、闪烁机制当高能带电粒子进入闪烁体时，与闪烁体原子发生相互作用，从而使原子中的电子被激发到较高的能级。
电子在激发态不稳定，会通过跃迁回到基态时释放出能量，并产生光子。
这些光子会在闪烁体内不断地反射和被发射，最终被闪烁探测器的光电倍增管或光电二极管探测到并转换为电信号。
三、闪烁探测器的组成闪烁探测器由闪烁体、光电倍增管或光电二极管、读出电路和数据处理系统等部分组成。
当闪烁体中的带电粒子产生光信号时，光电倍增管或光电二极管将其转换为电信号，并将其放大。
读出电路会将电信号转换为数字信号，并将其送回数据处理系统进行处理。
数据处理系统可以通过分析闪烁光信号的时间、能量等特征来确定带电粒子的能量和位置。
四、应用场景闪烁探测器广泛应用于核物理、高能物理、天文物理等领域。
其中最重要的应用场景是核物理实验。
闪烁探测器可以被用来探测放射性粒子的能量和位置，从而帮助研究核反应的基本原理。
同时，它还可以用于测量宇宙射线中带电粒子的能量，帮助研究宇宙空间的物理环境。
此外，闪烁探测器还可以应用于辐射检测和医学成像。
初级消防设施操作员题库二单选题（江南博哥）1、对灭火器进行维护保养时，应检查喷嘴、喷射软管组件、推车式喷枪等零部件的连接螺纹是否松动，若松动应使用（）旋紧。
专用工具扳手管钳剪刀答案专用工具解析：用专用工具旋紧喷嘴、喷射软管组件、推车式喷枪等零部件的连接螺纹，既能保护螺纹，又能起到紧固作用。
结合题意，本题应选“专用工具”，其他项均可排除。
2、当火灾发生时，处于（）的人员，在发现火灾后立即按下安装在现场的手动火灾报警按钮，火灾报警控制器接收到手动火灾报警按钮的报警信息后，发出声、光火灾报警信号。
消防水泵房消防值班室消防控制室火灾现场答案火灾现场解析：当火灾发生时，处于火灾现场的人员，在发现火灾后立即按下安装在现场的手动火灾报警按钮，火灾报警控制器接收到手动火灾报警按钮的报警信息后，发出声、光火灾报警信号。
消防控制室工作人员确认火灾后，通过火灾报警控制器启动建筑内火灾警报装置，发出火灾警报信号，警示现场人员发生火灾。
结合题意，本题应选“火灾现场”，其他项均可排除。
3、以下属于低压水枪工作压力范围的是（）。
1.6MPa≥p>0.2MPa2.5MPa≥p>1.6MPa4.0MPa≥p>2.5MPap>4.0MPa答案1.6MPa≥p>0.2MPa解析：按消防水枪的工作压力分类可分为4类：①低压水枪（1.6MPa≥p>0.2MPa）；②中压水枪（2.5MPa≥p>1.6MPa）；③高压水枪（4.0MPa≥p>2.5MPa）；④超高压水枪（p>4.0MPa）。
结合题意，本题应选“1.6MPa≥p>0.2MPa”，其他项均可排除。
4、火灾报警控制器面板操作界面内设有“（）”键，按下“（）”键可对火灾报警控制器进行消音操作。
消音；消音屏蔽；屏蔽复位；复位自检；自检答案消音；消音解析：火灾报警控制器面板操作界面内设有“消音”键，按下“消音”键可对火灾报警控制器进行消音操作。
四波段火焰探测器原理引言：火灾是一种常见的灾害，对人们的生命和财产造成了严重的威胁。
因此，发展高效可靠的火灾探测技术对于预防和控制火灾具有重要意义。
四波段火焰探测器作为一种先进的火灾探测技术，具有快速响应、高灵敏度和低误报率等优点，被广泛应用于各种场所。
一、四波段火焰探测器概述四波段火焰探测器是一种基于红外辐射原理的火灾探测技术。
它通过对火焰产生的红外辐射进行检测和分析，实现对火灾的快速响应和准确判断。
该技术能够在火灾发生的早期阶段就进行探测，并能够识别出真正的火焰信号，避免误报。
二、四波段火焰探测器原理四波段火焰探测器利用火焰产生的红外辐射特性进行探测。
红外辐射是指物体在温度高于绝对零度时，由于热运动而产生的电磁辐射。
火焰作为一种高温物体，会产生丰富的红外辐射。
四波段火焰探测器可以同时检测火焰在不同红外波段的辐射，从而实现对火焰的全方位探测。
1. 波段选择四波段火焰探测器通常选择红外波段进行探测，主要包括短波红外(SWIR)、中波红外(MWIR)、长波红外(LWIR)和远红外(FIR)波段。
这四个波段对应的波长范围分别为1-3μm、3-5μm、8-14μm和14-30μm。
选择这四个波段是因为火焰在这些波段的辐射比较强，有利于快速准确地探测火焰信号。
2. 探测原理四波段火焰探测器利用红外辐射在火焰波段的特征进行探测。
火焰在不同波段的红外辐射强度存在差异，通过对这些差异进行分析，可以判断火焰的存在和强度。
具体来说，探测器通过红外传感器接收火焰发出的红外辐射，然后将辐射信号转化为电信号进行处理。
通过分析不同波段的红外辐射信号，可以判断出火焰的位置、大小和温度等信息。
三、四波段火焰探测器特点四波段火焰探测器具有以下特点：1. 快速响应：四波段火焰探测器能够在火灾发生的早期阶段就进行探测，快速响应火焰信号，有利于及时采取措施进行灭火和疏散。
2. 高灵敏度：四波段火焰探测器对火焰产生的红外辐射具有高灵敏度，能够捕捉到微弱的火焰信号，有效提高火灾探测的准确性。
