变压器参数详解

变压器的性能参数
The Standardization Office was revised on the afternoon of December 13, 2020
变压器的性能参数
变压器的性能由多种参数决定，主要由变压器线圈的绕组匝数、连接组别方式、外部
接线方式及外接元器件来决定。

变压器的主要参数：
( 1 )工作频率，变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，
这种频率称工作频率。

( 2 )额定功率，在规定的频率和电压下，变压器能长期工作，而且不超过规定温升的
输出功率。

( 3 )额定电压，在变压器的线圈上所允许施加的电压，工作时不得大于规定值。

( 4 )电压比，指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。

( 5 )空载电流，变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。

空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。

对于50Hz电源变压器而言，空载电流基本上等于磁化电流。

( 6 )空载损耗，指变压器次级开路时，在初级测得功率损耗。

主要损耗是铁芯损耗，
其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。

(7 )效率，次级功率P2与初级功率P1比值的百分比。

通常变压器的额定功率愈大，效率就愈高。

( 8 )绝缘电阻，表示变压器各线圈之间、各线圈与铁芯之间的绝缘性能。

绝缘电阻的
高低与所使用的绝缘材料的性能、温度髙低和潮湿程度有关。

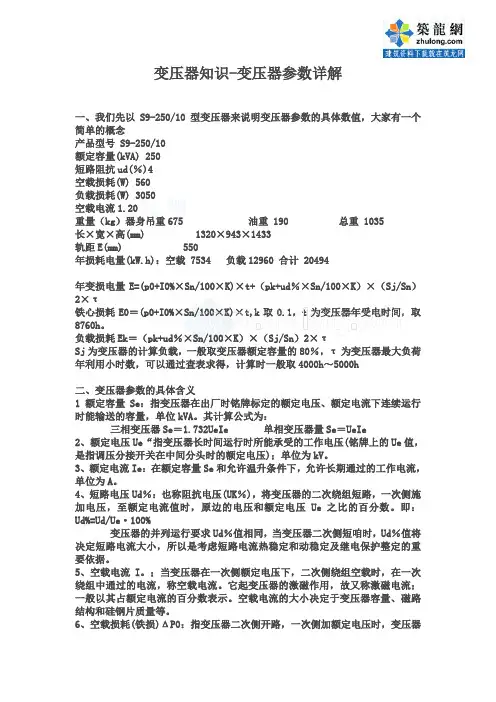

变压器知识-变压器参数详解一、我们先以S9-250/10型变压器来说明变压器参数的具体数值，大家有一个简单的概念产品型号 S9-250/10额定容量(kVA) 250短路阻抗ud(％)4空载损耗(W) 560负载损耗(W) 3050空载电流1.20重量（kg）器身吊重675 油重 190 总重 1035长×宽×高(mm) 1320×943×1433轨距E(mm) 550年损耗电量(kW.h)：空载 7534 负载12960 合计 20494年变损电量E=(p0+I0%×Sn/100×K)×t+（pk+ud％×Sn/100×K）×（Sj/Sn）2×τ铁心损耗E0＝(p0+I0%×Sn/100×K)×t,k取0.1，t为变压器年受电时间，取8760h。

负载损耗Ek＝（pk+ud％×Sn/100×K）×（Sj/Sn）2×τSj为变压器的计算负载，一般取变压器额定容量的80％，τ为变压器最大负荷年利用小时数，可以通过查表求得，计算时一般取4000h～5000h二、变压器参数的具体含义1 额定容量Se：指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量，单位kVA。

其计算公式为：三相变压器Se＝1.732UeIe 单相变压器量Se＝UeIe2、额定电压Ue“指变压器长时间运行时所能承受的工作电压(铭牌上的Ue值，是指调压分接开关在中间分头时的额定电压)；单位为kV。

3、额定电流Ie：在额定容量Se和允许温升条件下，允许长期通过的工作电流，单位为A。

4、短路电压Ud％：也称阻抗电压(UK％)，将变压器的二次绕组短路，一次侧施加电压，至额定电流值时，原边的电压和额定电压Ue之比的百分数。

即：Ud%=Ud/Ue·100%变压器的并列运行要求Ud％值相同，当变压器二次侧短咱时，Ud％值将决定短路电流大小，所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。

变压器及容量等级及性能参数变压器是电力系统中常用的电力变换设备，用于改变电压和电流的数值，实现电力输送、分配和转换。

根据不同的应用领域和需求，变压器具有不同的容量等级和性能参数。

下面将详细介绍变压器的容量等级和性能参数。

一、容量等级1.低压变压器：低压变压器通常用于居民区、工业用电、商业用电等场合，其额定电压一般在1000V以下。

低压变压器按照容量等级可以分为以下几种：-小型变压器：容量在1-250kVA之间，常用于个别家庭、小型商铺等场所；-中型变压器：容量在250-1000kVA之间，常用于居民楼、小型工业企业等场所；-大型变压器：容量在1000kVA以上，常用于大型工业厂区、商业综合体、机关、学校等场所。

2.高压变压器：高压变压器一般用于输电和配电系统中，其额定电压可达到110kV以上。

高压变压器按照容量等级可以分为以下几种：-小型变压器：容量在1-20MVA之间，常用于中小型工业企业、地铁、医院等场所；-中型变压器：容量在20-100MVA之间，常用于城市配电网、大型工业企业等场所；-大型变压器：容量在100MVA以上，常用于电网的主变压器、变电站等场所。

二、性能参数1.额定容量：变压器的额定容量是指变压器能够持续工作的最大容量，单位通常为千伏安（kVA）。

额定容量是选择变压器的重要参数之一，需要根据实际负载需求来确定。

2.额定电压比：变压器的额定电压比是指变压器的一次侧（高压侧）与二次侧（低压侧）的额定电压之间的比值。

例如，220kV/110kV的变压器，额定电压比为2、额定电压比决定了变压器的变压倍率，选择合适的额定电压比能够满足电力系统的需求。

3.短路阻抗：变压器的短路阻抗是指在额定电压、额定频率下，变压器一侧短路时，通过短路点的电流与瞬时短路电压之比。

短路阻抗是衡量变压器性能的重要指标，它能够反映变压器的电流传输能力和电源事件的持续能力。

4.损耗：变压器的损耗分为无负荷损耗和负载损耗。

变压器性能参数指标变压器是变换沟通电压、电流和阻抗的器件，当时级线圈中通有沟通电流时，铁芯（或磁芯）中便产生沟通磁通，使次级线圈中感应出电压（或电流）。

变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

(1)空载电流。

当变压器二次侧绕组开路，一次侧绕组施加额定频率的额定电压时，其中流过的电流，称为空载电流I0。

空载电流一般占额定电流的1%~8%，变压器容量越大，空载电流占额定电流的比例越小。

(2)空载损耗。

变压器空载电流包括两部分，其中无功重量是产生磁通的励磁电流，有功部分消耗在绕组铜阻上的称为铜损，消耗在铁心涡流上的称为铁损，变压器的铜损和铁损即为空载损耗。

(3)阻抗电压。

变压器二次侧绕组短接，使一次侧正好能够产生额定电流所需施加的电压，称为阻抗电压或称短路电压，一般用其占额定电压的百分数表示。

阻抗电压大小与变压器的性能和成本、系统稳定性和供电质量有关。

(4)负载损耗。

变压器二次侧绕组短接，一次侧绕组通以额定电流时所吸取的有功功率称为负载损耗。

负载损耗主要是一次侧、二次侧绕组的电阻损耗，又称铜损。

(5)变压器损耗。

变压器损耗包括有功损耗和无功损耗两部分。

其中有功损耗主要由绕组电阻（铜损）和涡流损耗（铁损）构成；无功损耗包含了产生主磁通的空载电流及消耗在一次侧、二次侧绕组的漏磁电抗上的损耗。

(6)变压器效率。

又称变压器的电能利用率。

它是变压器输出有功功率与输入有功功率之比，常用百分数表示，即η=P2/P1×100%。

式中：P2为输出有功功率；P1为输入有功功率。

电源变压器的特性参数1 工作频率变压器铁芯损耗与频率关系很大，故应依据使用频率来设计和使用，这种频率称工作频率。

2 额定功率在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。

3 额定电压指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。

4 电压比指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区分。
