变压器局部放电试验试验电压计算

变压器局部放电试验内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）变压器局部放电试验试验及标准国家标准GB1094-85《电力变压器》中规定的变压器局部放电试验的加压时间步骤，如图5所示。

其试验步骤为：首先试验电压升到U 2下进行测量，保持5min ；然后试验电压升到U 1，保持5s ；最后电压降到U 2下再进行测量，保持30min 。

U 1、U 2的电压值规定及允许的放电量为U U 2153=.m电压下允许放电量Q ＜500pC或 U U 2133=.m电压下允许放电量Q ＜300pC式中 U m ——设备最高工作电压。

试验前，记录所有测量电路上的背景噪声水平，其值应低于规定的视在放电量的50%。

测量应在所有分级绝缘绕组的线端进行。

对于自耦连接的一对较高电压、较低电压绕组的线端，也应同时测量，并分别用校准方波进行校准。

在电压升至U 2及由U 2再下降的过程中，应记下起始、熄灭放电电压。

在整个试验时间内应连续观察放电波形，并按一定的时间间隔记录放电量Q 。

放电量的读取，以相对稳定的最高重复脉冲为准，偶尔发生的较高的脉冲可忽略，但应作好记录备查。

整个试验期间试品不发生击穿；在U 2的第二阶段的30min 内，所有测量端子测得的放电量Q ，连续地维持在允许的限值内，并无明显地、不断地向允许的限值内增长的趋势，则试品合格。

如果放电量曾超出允许限值，但之后又下降并低于允许的限值，则试验应继续进行，直到此后30min 的期间内局部放电量不超过允许的限值，试品才合格。

利用变压器套管电容作为耦合电容C k ，并在其末屏端子对地串接测量阻抗Z k 。

试验基本接线变压器局部放电试验的基本原理接线，如图6所示。

图6 变压器局部放电试验的基本原理接线图(a)单相励磁基本原理接线；(b)三相励磁基本原理接线；(c)在套管抽头测量和校准接线C b—变压器套管电容试验电源试验电源一般采用50Hz的倍频或其它合适的频率。

2007 年 10 月 31 日，大连供电公司试验研究所进行革镇堡变 220kV#2 主变(180000kVA，葫芦岛 制)新安装后的局放试验，现场电源为 250kVA 容量的所用变，所用变低压侧额定电流为 361A。之前 常规试验测得绕组间及对地电容量如下： C10 = 5625 pF C20 = 2725 pF C12 = 9323 pF C23 = 9129 pF C13 = 152 pF C30 = 20350 pF

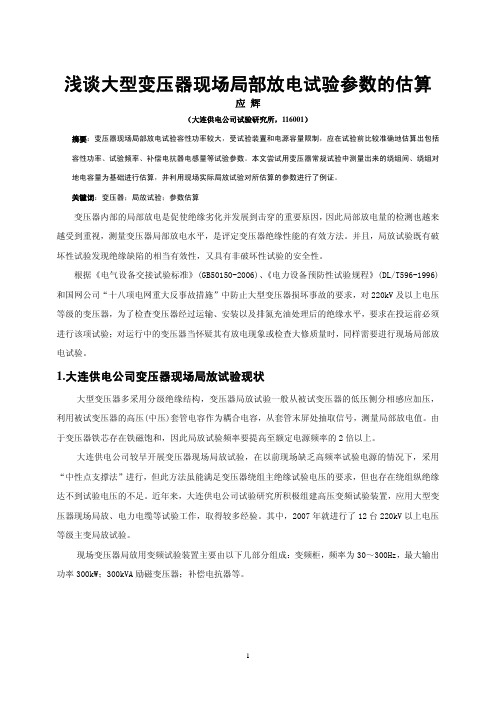

浅谈大型变压器现场局部放电试验参数的估算
应 辉
（大连供电公司试验研究所，116001） 摘要：变压器现场局部放电试验容性功率较大，受试验装置和电源容量限制，应在试验前比较准确地估算出包括 容性功率、试验频率、补偿电抗器电感量等试验参数。本文尝试用变压器常规试验中测量出来的绕组间、绕组对 地电容量为基础进行估算，并利用现场实际局放试验对所估算的参数进行了例证。 关键词：变压器；局放试验；参数估算
4
f=
1 . L. k1 . C10 C12 C13 k2 . C20 C23 C30 k1 .k2 .C12 k1 .C13 k2 .C23
2 2
( 公式 4 )
且应满足( 公式 4 )中 f 100 Hz。
4.现场变压器局放试验实例
变压器内部的局部放电是促使绝缘劣化并发展到击穿的重要原因， 因此局部放电量的检测也越来 越受到重视，测量变压器局部放电水平，是评定变压器绝缘性能的有效方法。并且，局放试验既有破 坏性试验发现绝缘缺陷的相当有效性，又具有非破坏性试验的安全性。 根据《电气设备交接试验标准》(GB50150-2006)、 《电力设备预防性试验规程》(DL/T596-1996) 和国网公司“十八项电网重大反事故措施”中防止大型变压器损坏事故的要求，对 220kV 及以上电压 等级的变压器，为了检查变压器经过运输、安装以及排氮充油处理后的绝缘水平，要求在投运前必须 进行该项试验；对运行中的变压器当怀疑其有放电现象或检查大修质量时，同样需要进行现场局部放 电试验。

变压器局部放电试验试验电压计算
变压器局部放电试验是变压器运行试验中的一种重要试验。

它通过施加高电压，观察变压器局部放电现象，判断变压器绝缘的质量和可靠性。

试验电压的计算需要考虑多个因素，包括变压器额定电压、试验的目的和要求、试验的标准等等。

首先，变压器局部放电试验的电压等级应根据变压器的额定电压来确定。

通常情况下，试验电压为变压器额定电压的1.2倍到1.5倍之间。

对于特殊要求的试验，试验电压也可能达到额定电压的2倍以上。

其次，试验的目的和要求也会影响试验电压的选择。

例如，如果试验的目的是评估变压器的绝缘能力，那么试验电压应选择能够引起有效的局部放电现象的电压。

一般来说，试验电压应使得变压器局部放电的强度能够达到一定的检测灵敏度。

通常，试验电压应使得变压器的局部放电量不小于0.1pc（pc为额定容量）。

综上所述，变压器局部放电试验的试验电压计算需要考虑变压器的额定电压、试验的目的和要求、试验的标准等多个因素。

试验电压的选择应使得变压器局部放电的强度能够达到检测的要求，并根据实际情况进行调整。

为了保证试验的有效性和安全性，应遵循相关标准和规范进行试验，并进行合理的试验电压计算。

变压器试验根底与原理1．概述随着电力系统电压等级的不断提高，为使输变电设备和输电线路的建立和使用更加经济可靠，就必须改良限制过电压的措施，从而降低系统中过电压〔雷电冲击电压和操作冲击电压〕的水平。

这样，长期工作电压对设备绝缘的影响相对地显得越来越重要。

电力产品出厂时进展的高电压绝缘试验〔如：工频电压、雷电冲击电压、操作冲击电压等试验〕，其所施加的试验电压值，只是考核了产品能否经受住长期运行中所可能受到的各种过电压的作用。

但是，考虑这种过电压值的试验与运行中长期工作电压的作用之间并没有固定的关系，特别对于超高电压系统，工作电压的影响更加突出。

所以，经受住了过电压试验的产品能否在长期工作电压作用下保证平安运行就成为一个问题。

为了解决这个问题，即为了考核产品绝缘长期运行的性能，就要有新的检验方法。

带有局部放电测量的感应耐压试验〔ACSD 和ACLD〕就是用于这个目的的一种试验。

2．局部放电的产生对于电气设备的*一绝缘构造，其中多少可能存在着一些绝缘弱点，它在－定的外施电压作用下会首先发生放电，但并不随即形成整个绝缘贯穿性的击穿。

这种导体间绝缘仅被局部桥接的电气放电被称为局部放电。

这种放电可以在导体附近发生也可以不在导体附近发生〔GB/T 7354-2003"局部放电测量"〕。

注1：局放一般是由于绝缘体部或绝缘外表局部电场特别集中而引起的。

通常这种放电表现为持续时间小于1微秒的脉冲。

注2："电晕〞是局放的一种形式，她通常发生在远离固体或液体绝缘的导体周围的气体中。

注3：局部放电的过程除了伴随着电荷的转移和电能的损耗之外，还会产生电磁辐射、超声、发光、发热以及出现新的生成物等。

高压电气设备的绝缘部常存在着气隙。

另外，变压器油中可能存在着微量的水份及杂质。

在电场的作用下，杂质会形成小桥，泄漏电流的通过会使该处发热严重，促使水份汽化形成气泡；同时也会使该处的油发生裂解产生气体。

绝缘部存在的这些气隙〔气泡〕，其介电常数比绝缘材料的介电常数要小，故气隙上承受的电场强度比邻近的绝缘材料上的电场强度要高。

干式电力变压器局部放电试验
局部放电试验依据的标准为GB1094.11-2007《干式电力变压器》。

按照GB∕1094.3和GB∕T7354的规定进行。

对于所有干式电力变压器，局部放电试验是例行试验。

干式电力变压器的最大允许放电量按照GB1094.11-2007《干式电力变压器》的规定局部放电量应不大于10pC。

试验时电压的施加方式：
局部放电测量应在所有绝缘试验项目完成后进行。

单相变压器采用单相电源，三相变压器应采用三相电源。

试验电压波形应尽可能是正弦波，且试验频率应适当地比额定频率高些，以免试验期间励磁电流过大。

试验施加电压程序：
加压程序
U1—1.8U r相对地预加电压，KV
U2—1.3U r相对地测量电压，KV ( U r变压器额定电压)
试验方法：
干式电力变压器的局部放电试验选择：A、B、C各端相对地和相间试验电压分别为1.8U r KV（预加电压）和1.3U r KV（测量电压）。

局部放电检测仪测量U2电压下的局部放电量，应测量记录3min 时间内的局部放电量。

实测局部放电量可由局部放电检测仪直读。

局部放电试验合格判定，一是在U2电压和规定时间内实测局部放电量不大于技术条件或标准规定值。

二是在U2电压和规定试验时间内局部放电量没有明显不断地向接近最大允许局部放电量方向增长的趋势。

如果在U2电压和规定试验时间内实测局部放电量不符合上述合格判定原则，则判定局部放电试验不合格。

试验线路：
C—耦合电容分压器 Zm —测试阻抗 M —局部放电检测仪。

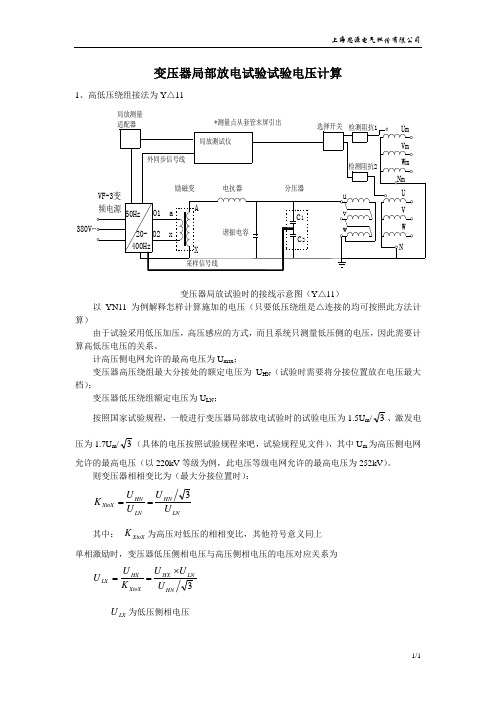

变压器局部放电试验试验电压计算1、高低压绕组接法为Y △11局放测量变压器局放试验时的接线示意图（Y △11）以YN11为例解释怎样计算施加的电压（只要低压绕组是△连接的均可按照此方法计算）由于试验采用低压加压，高压感应的方式，而且系统只测量低压侧的电压，因此需要计算高低压电压的关系。

计高压侧电网允许的最高电压为U max ；变压器高压绕组最大分接处的额定电压为U HN （试验时需要将分接位置放在电压最大档）；变压器低压绕组额定电压为U LN ；按照国家试验规程，一般进行变压器局部放电试验时的试验电压为1.5U m /3、激发电压为1.7U m /3（具体的电压按照试验规程来吧，试验规程见文件），其中U m 为高压侧电网允许的最高电压（以220kV 等级为例，此电压等级电网允许的最高电压为252kV ）。

则变压器相相变比为（最大分接位置时）：LNHN LN HN XtoX U U U U K 3==其中： XtoX K 为高压对低压的相相变比，其他符号意义同上 单相激励时，变压器低压侧相电压与高压侧相电压的电压对应关系为3HN LN HX XtoX HXLX U U U K U U ⨯==LX U 为低压侧相电压HX U 为高压侧相电压则高压侧电压（指相电压）达到1.5U m /3时低压侧电压为：HN LN m HN LNm HN LN HX XtoX HX LX U U U U U U U U U K U U ⨯=⨯÷=⨯==5.1335.13 高压侧电压（指相电压）达到激发电压1.7U m /3时低压侧电压为：HN LN m HN LNm HN LN HX XtoX HX LX U U U U U U U U U K U U ⨯=⨯÷=⨯==7.1337.13实例计算：变压器型号:SF10-150000/220 额定容量:150最高工作电压 高压/低压(KV)252/18 额定电压(KV) 242/15.75 联结组别: YN,D11则则高压侧电压（指相电压）达到1.5U m /3时低压侧电压为：kVkV U U U U U U U U U K U U HN LNm HN LNm HN LN HX XtoX HX LX 625.2325275.152525.15.1335.13=÷⨯⨯=⨯=⨯÷=⨯==实际试验时取试验电压为23.5kV高压侧电压（指相电压）达到激发电压1.7U m /3时低压侧电压为：kVkV U U U U U U U U U K U U HN LNm HN LNm HN LN HX XtoX HX LX 775.2625275.152527.17.1337.13=÷⨯⨯=⨯=⨯÷=⨯==实际试验时取试验电压为26.5kV2、高低压绕组为YY 接法高低压绕组为YY 接法时试验接线为以YY12为例解释怎样计算施加的电压（只要低压绕组是△连接的均可按照此方法计算）由于试验采用低压加压，高压感应的方式，而且系统只测量低压侧的电压，因此需要计算高低压电压的关系。

变压器现场感应耐压和局部放电试验分析摘要：本文以某变压器设备厂所制造的变压器为主要分析对象，在进行普通试验分析以后，再实施变压器现场感应耐压和局部放电试验，进而分析和总结变压器试验结果，综合保障变压器设备的运行稳定性和安全性。

关键词：变压器设备；现场试验；感应耐压试验；局部放电试验1局部放电试验分析1.1 试验对象及方法本次试验以某变压器设备厂所制造的220kV变压器作为主要分析对象。

具体试验中将会采用倍频加压方法，低压绕组单相励磁，高压绕组和中压绕组中性点接地，构成较为标准的接线形式，并通过分组的方式进行具体试验实施。

1.2 加压形式试验中具体加压形式如图1所示。

其中，需要以u1和t1分布为试验电压和预加压时间；u2和t2分布为激发电压和激发电压时间；t3为试验持续时间[1]。

图1 加压形式示意图在试验中，在将电压提高至试验电压值u1以后，需要将保持5min，即t1设置为5min，时间超过预加压时间以后，将电压提高至激发电压值u2以后，保持5s，然后再将电压降至u1，保持30min，即t3为30min。

试验中除了需要控制电压变化以外，还需要时刻关注放电量变动情况。

根据现行规定标准可以计算出：1.3 试验回路局部放电试验具体试验回路接线如图2所示。

图2 局部放电试验回路接线示意图在试验中，T1为电源变压器，其实际参数为35/0.4kV，180kVA；T2为中间变压器，其实际参数为2×35/0.66kV，180kVA；T3为此试验中待试验变压器；T4为自耦调压器，其实际参数为0.5~1kVA；V为电压表，其实际参数为0.5V、150V、300V、600V；C为套管电容；Z为检测阻抗。

1.4 局部放电量测定分析局部放电量测定分析过程中主要采用的测定设备为JF8601局部放电仪。

1.4.1 测定回路校正在试验中，需要通过局部放电仪对放电测定阻抗区域的电脉冲幅值进行有效读取，为保障读取结果的精确性和有效性，需要先对测定回路进行科学校正。

第6章变压器局部放电测试方法6.1 放电脉冲在线圈中的衰减特性对于局部放电脉冲信号，不能把变压器线圈看作一个集中参数电路，而应看为一分布参 数电路，并可用图 6.1的简化等值回路来表示，图中。

为对地电容，K 为纵向电容，L 为导线 寄生电感，A 为线圈高压端，。

为线圈中性点。

图6.3图6.2的简化等值回路如果变压器中某一点发生局部放电时，在放电的瞬间，可以忽略寄生电感L 并用图6.2来研究其起始电压分布，图中Q .为放电气隙电容；。

〃为与气隙串联部分绝缘介质的等效电容，人为气隙两端电压。

当变压器高压线圈首端工频电压升到匕（瞬时值）时，P 点处的工频电压为（工频电压沿线圈为直线分布），此时邻近P 点的绝缘内部发生放电。

可以推出气 隙两端的引燃电压心（瞬时值）为〃—包xkF1气隙放电终止后，其两端的熄灭电压为乙（瞬时值）。

在此放电过程中，气隙两端的电压变化%-盯，由此而引起尸点的电压变化\u p 为(6.2)式中可上图6.3来计算，图中的C,〃为图6.2中P 与A 之间〃?段的入口电容，。

“为「与。

(6.1)图6.2气隙放电时的等值回路△%之间〃段的入口电容，C P =C m +C n o在图 6.2中，由P 点的电压变化p 而引起机段的电位分布可计算如下:在电容K/上的电荷。

为八K 〃2=—(即1nxax在电容Cdx 上的电荷等于电荷。

在了方向的增量dQ,^dQ=Cclx-\u ntx ,所以Q=Jc △"心公(6.3)(6.4)由(63)、(6.4)得K^f'=C l^dx(6.5)(6.5)对x 微分得(6.6)其通解解为(6.7)式中a=JC/K 。

(6.4)的特解为:(1)由于A 点开路，当工=/时，Q=K 也”=0,即四也=0,所以dx dxA-—Be"=0(6.8)(2)当X=M )时,即(6.9)因此可以解得△〃厂△u /㈤且B= ---------------------------/~0)+.4~0)(6.10)将A 、3代入(6.7)可得cha(\-x)/八△、二刈西匚M(%"口(6.11)同样，由P 点的电压变化△〃〃而引起〃段的电位分布△〃而可计算如下：对于〃段，(6.7)仍然正确，即加几.=4^+&一《)在中性点开路的情况下，当x=x0时，当工=0时，也二=(),同理可计算出dx八A chax由图6.3可知，气隙Q 放电时所中和的实际电荷4为q=©+£^JC#Cp(0Wo)(6.12))△((6.13)图6.3'|>P 点的视在放电电荷Q 为根据以上分析可知：变压器内部某点发生放电时，其对应线圈部位上所产生的脉冲电压将 沿线圈两端进行衰减性传播，沿线圈的起始电位分布与2的关系可用（6.22）、（6.23）表示。

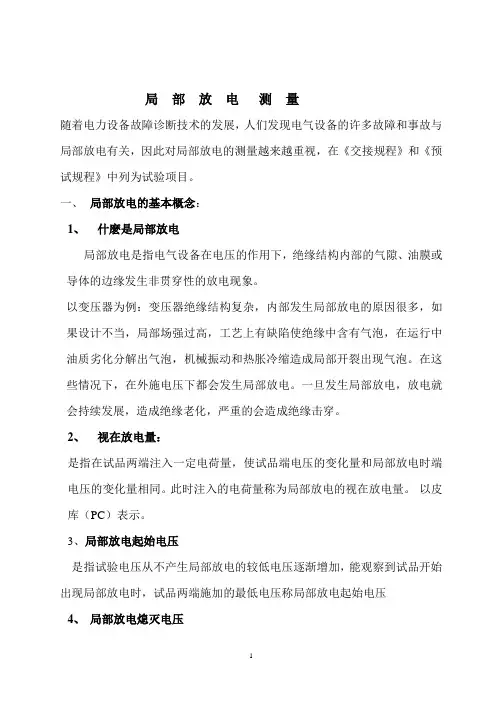

局部放电测量随着电力设备故障诊断技术的发展，人们发现电气设备的许多故障和事故与局部放电有关，因此对局部放电的测量越来越重视，在《交接规程》和《预试规程》中列为试验项目。

一、局部放电的基本概念：1、什麽是局部放电局部放电是指电气设备在电压的作用下，绝缘结构内部的气隙、油膜或导体的边缘发生非贯穿性的放电现象。

以变压器为例：变压器绝缘结构复杂，内部发生局部放电的原因很多，如果设计不当，局部场强过高，工艺上有缺陷使绝缘中含有气泡，在运行中油质劣化分解出气泡，机械振动和热胀冷缩造成局部开裂出现气泡。

在这些情况下，在外施电压下都会发生局部放电。

一旦发生局部放电，放电就会持续发展，造成绝缘老化，严重的会造成绝缘击穿。

2、视在放电量：是指在试品两端注入一定电荷量，使试品端电压的变化量和局部放电时端电压的变化量相同。

此时注入的电荷量称为局部放电的视在放电量。

以皮库（PC）表示。

3、局部放电起始电压是指试验电压从不产生局部放电的较低电压逐渐增加，能观察到试品开始出现局部放电时，试品两端施加的最低电压称局部放电起始电压4、局部放电熄灭电压试品发生局部放电后，在逐渐降低外施电压的过程中，试验装置尚能观察到局部放电时，试品两端施加的最低电压称局部放电熄灭电压。

（外施电压在降低就观察不到局部放电了）5、局部放电的几种检测方法1、电荷法测量局部放电常规的电荷法局部放电测量，是通过放电量的变化发现缺陷。

2、高频法测量局部放电用产生的高频信号达到发现缺陷的目的。

测量频率在40MHZ---300MHZ。

3、振动法测量局部放电通过放置在外壳上的传感器接受放电产生的振动脉冲打到检测放电故障的目的4、声测法测量局部放电测量原理与振动法相似，通过放置在外壳上的声传感器接受放电产生的超声信号，达到发现缺陷的目的。

5、测分解物法在局部放电作用下。

可能有分解物或生成物出现，可以用色谱及光谱分析来确定各种分解物或生成物，从而判断局部放电的程度。

二、局部放电的试验回路和测量仪器1、局部放电试验基本回路图1 局部放电测量的基本回路（a）测量阻抗与耦合电容器串联回路，（b）测量阻抗与试品串联回路，（c）平衡回路Z f–高压滤波器Cx—试品等效电容Ck--耦合电容器Zm--测量阻抗Z—调平衡元件2、试验回路选择2.1试验电压下，试品的工频电容电流超出测量阻抗Zm的允许值，或试品的接地部定接地时，可采用图1（a）试验回路2.2试验电压下，试品的工频电容电流符合测量阻抗Zm的允许值时，可采用图1（b）试验回路2.3试验电压下，图1（a）、（b）试验回路有过高的干扰信号时，可采用图1（c）试验回路3、视在放电量的校准：3.1校准的基本原理视在放电量校准的基本原理是：以幅值为U0的方波通过串接小电容C0注入试品两端，此时注入的电荷为：Q O=U0C03.2直接校准将已知电荷量Q O注入试品两端称为直接校准图2直接校准的接线3.3间接校准将已知电荷量Q O注入测量阻抗Zm两端称为间接校准图3间接校准的接线三、电力设备的局部放电试验1、电力设备的局部放电试验前对试品要求1.1本试验在所有高压绝缘试验之后进行，必要时可在耐压试验前后各进行一次。

电力设备检修试验规程Q/CSG1206007-2017
2
油浸式电流互感器
B2
局部放电试验
110kV及以上：必要时
在电压为1.2Um/√3时，视在放电量不大于20pC。
电力设备检修试验规程Q/CSG1206007-2017
3
干式电流互感器
B2
局部放电试验
110kV及以上：必要时
在电压为1.2Um/√3时，视在放电量不大于50pC。
C2
运行中局部放电测试
在I、II级
管控级别下触发
应无明显局部放电信号。
电力设备检修试验规程Q/CSG1206007-2017
B2
运行中局部放电测试
1）投产1年内每3个月1次；如无异常其后，1年1次；
2）必要时
应无明显局部放电信号。
电力设备检修试验规程Q/CSG1206007-2017
8
高压开关柜
C2
电力设备检修试验规程Q/CSG1206007-2017
10
橡塑绝缘电力电缆及附件
B2
局部放电试验
1）110kV电缆线路投运后3年内1次，运行20年后每6年1次；
2）220kV电缆线路投运后3年内1次，之后每6年1次；
3）500kV电缆线路每3年1次。
1）按GB/T 3048.12的要求进行局部放电检测，应无明显局部放电信号。
电力设备检修试验规程Q/CSG1206007-2017
1 )脉冲电流法：不大于50pC，且与交接试验数据比较不应有明显增长；（应用脉冲电流法时可选择横向、纵向比较的方法。）
2)超声波法:常温下局放熄灭电压不低于极间额定电压的1.2倍。
电力设备预防性试验规程DL-T596-2021

GB50150-2006 电气设备交接试验标准附录 C 变压器局部放电试验方法C.0.1 电压等级为110kV及以上的变压器应进行长时感应电压及局部放电测量试验，所加电压、加压时间及局部放电视在电荷量符合下列规定：三相变压器推荐采用单相连接的方式逐相地将电压加在线路端子上进行试验。

施加电压应按图C.0.1所示的程序进行。

图C.0.1变压器长时感应电压及局部放电测量试验的加压程序注：A=5min；B=5min；C=试验时间；D≥60min(对于Um≥300KV)或30 min(对于Um＜300KV)；E=5min在不大于U2 /3的电压下接通电源；电压上升到1.1Um /√3 ，保持5min，其中Um 为设备最高运行线电压；电压上升到U2，保持5min；电压上升到U1，其持续时间按7.0.13条第4项的规定执行；试验后立刻不间断地将电压降到U2，并至少保持60 min（对于Um ≥300kV）或30min（对于Um＜300kV），以测量局部放电；电压降低到1.1Um /√3 ，保持5min；当电压降低到U2 /3以下时，方可切断电源。

除U1的持续时间以外，其余试验持续时间与试验频率无关。

在施加试验电压的整个期间，应监测局部放电量。

对地电压值应为：U1=1.7Um /√3 (C.0.1)U 2= 1.5Um /√3 或1.3Um /√3 ，视试验条件定。

在施加试验电压的前后，应测量所有测量通道上的背景噪声水平；在电压上升到U2及由U2下降的过程中，应记录可能出现的局部放电起始电压和熄灭电压。

应在1.1Um /√3 下测量局部放电视在电荷量；在电压U2的第一阶段中应读取并记录一个读数。

对该阶段不规定其视在电荷量值；在施加U1期间内不要求给出视在电荷量值；在电压U2 的第二个阶段的整个期间，应连续地观察局部放电水平，并每隔5min记录一次。

如果满足下列要求，则试验合格：试验电压不产生忽然下降；在U 2= 1.5Um /√3 或1.3Um /√3 下的长时试验期间，局部放电量的连续水平不大于500pC或300 pC；在U2下，局放放电不呈现持续增加的趋势，偶然出现的较高幅值的脉冲可以不计入；在1.1Um /√3 下，视在电荷量的连续水平不大于100pC。

变压器感应电压试验及局部放电测量感应耐压试验包括短时感应耐压试验（ACSD）和长时感应耐压试验（ACLD）。

短时感应耐压试验（ACSD）用于验证变压器线端和绕组对地及对其他绕组的耐受强度以及相间和被试绕组纵绝缘的耐受强度。

长时感应耐压试验（ACLD）用于验证变压器在运行条件下无局部放电。

本实验对于保证变压器在长期工作电压下能够安全可地运行具有重要作用。

试验要求GB1094.3-2003规定，对于Um=72.5kV、额定容量为10000kV A 和Um＞72.5kV的变压器在感应耐压试验（ACSD）时，一般要进行局部放电测量。

感应电压试验通常是在用变压器低压绕组端子间时间交流电压，其他绕组开路，其波形尽可能为正弦波。

为了防止实验时励磁电流过大，试验电源的频率应适当大于变压器额定的频率。

除非另有规定，当实验电源频率等于或小于2倍的额定频率时，其全电压下的试验持续时间应为60s。

当试验电源频率大于2倍的额定频率时，试验电压的持续时间为120×额定频率/试验频率（s），但不的少于15s。

试验电压值以实际测量试验电压峰值除以根号2为准。

具体试验电压值见GB1094.3-2003。

短时感应耐压试验（ACSD）对于高压绕组为全绝缘的变压器，ACSD考核的是变压器的纵绝缘和相间绝缘。

试验时应采用三相对称的交流电源，如果变压器有中性点端子，试验期间应将其接地。

变压器不带分接绕组两端之间的试验电压应尽可能接近额定电压的2倍。

对于额定容量小于10000kV A 和Um≤72.5kV的变压器在感应耐压试验（ACSD）时，一般不进行局部放电测量。

试验应在不大于规定实验电压值的1/3 电压下合闸，尽快升到试验电压，施加时间到后，将电迅速降到实验电压值的1/3一下，然后切断电源。

如果试验电压不出现突然下降，则试验合格。

对于Um=72.5kV、额定容量为10000kV A和Um＞72.5kV的变压器在感应耐压试验（ACSD）时，一般要进行局部放电测量。

变压器局部放电试验1.概述变压器局部放电试验是检测变压器绝缘内部存在的放电影响绝缘老化或劣化情况的重要手段，是保证变压器长期安全运行的重要措施。

为此，根据《山西省电力公司电气设备交接和预防性试验规程》的要求，对220kV及以上变压器在投产前、大修后应进行局放试验。

该试验的目的是判定变压器的绝缘状况，能否投入使用或继续使用。

制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2.应用范围本作业指导书适用于220kV及以上变压器投产前、大修后局部放电试验。

对110kV变压器的局部放电试验可参照本作业指导书进行试验。

3.引用标准、规程、规范GB1094.3--2003电力变压器第三部分绝缘水平和绝缘试验GB/T7354--2003局部放电试验GB50150--2006电气装置安装工程电气设备交接试验标准DL/T596—1996电力设备预防性试验规程《山西省电力公司电气设备交接和预防性试验规程(2006)》4.使用仪器、仪表及精度等级局部放电试验电源：100Hz以上试验电源要求背景噪声水平应低于标准对被试品规定的视在放电量的50%。

方波发生器：FD-201型方波发生器内阻应不大于100Q,上升时间应小于60ns。

局部放电测试仪：JF-2000型局部放电测试仪。

5.试验条件5.1试品(变压器)要求a)本试验在所有绝缘试验完成且试验合格后进行。

b)试品的表面应清洁干燥，试品在试验前不应受机械、热的作用。

c)油浸绝缘的试品经长途运输颠簸或注油工序之后通常应静止48h(220kV)或72h(500kV)后，方能进行试验。

d)测定回路的背景噪声水平应低于试品允许放电量的50%，当试品允许放电量较低(如小于10pC)时，则背景噪声水平可以允许到试品允许放电量的100%。

现场试验时，如以上条件达不到，可以允许有较大干扰，但不得影响测量读数。

5.2试验人员a）现场作业人员应身体健康、精神状态良好。

局部放电试验的操作规程发布时间：11-10-25 来源：宝应高电电力设备厂点击量：55131 更多局部放电试验的操作规程局部放电是指高压电器中的绝缘介质在高电场强度作用下，发生在电极之间的未贯穿的放电。

试验的目的是发现设备结构和制造工艺的缺陷。

例如：绝缘内部局部电场强度过高；金属部件有尖角；绝缘混入杂质或局部带有缺陷产品内部金属接地部件之间、导电体之间电气连接不良等，以便消除这些缺陷，防止局部放电对绝缘造成破坏。

局部放电试验是非破坏性试验项目，从试验顺序而言，应放在所有绝缘试验之后。

通常是以工频耐压作为预加电压持续数秒，然后降到局部放电测量电压(一般为Um/√3的倍数，变压器为1.5倍，互感器为1.1～1.2倍)，持续时间几分钟，测局部放电量；预加电压是模拟运行中的过电压（例如雷击），预加电压激发的局部放电量不应由局部放电试验电压所延续，即系统上有过电压时所激发的局部放电量不会由长期工作电压所延续。

这一方法是使变压器或互感器在Um/√3长期工作电压下无局部放电量，以保证变压器能安全运行，使局部放电起始电压与局部放电熄灭电压都能高于Um/√3。

局部放电试验的具体操作规程1.选择试验线路确定试验电源局部放电试验回路的连接方法，应依照国标GB7354-2003《局部放电测量》及行标DL417-91《电力设备局部放电现场测量导则》进行。

选择试验线路的同时应参考目前拥有试验电源及容量。

对试验电源的要求：1.1电压互感器：为防止励磁电流过大，电压互感器试验的预加电压，推荐采用150Hz 或其它合适频率的试验电源。

一般可采用电动机—发电机组产生的中频电源，三相电源变压器开口三角接线产生的150Hz电源，或其它形式产生的中频电源。

当采用磁饱和式三倍频发生器作电源时，因容易造成波形严重畸变，使峰值与真有效值电压之间的幅值关系不是√2倍的倍数关系，可能造成一次绕组实际电压峰值过高，造成试品损坏，故必须在被试品的高压侧接峰值电压表监测电压。

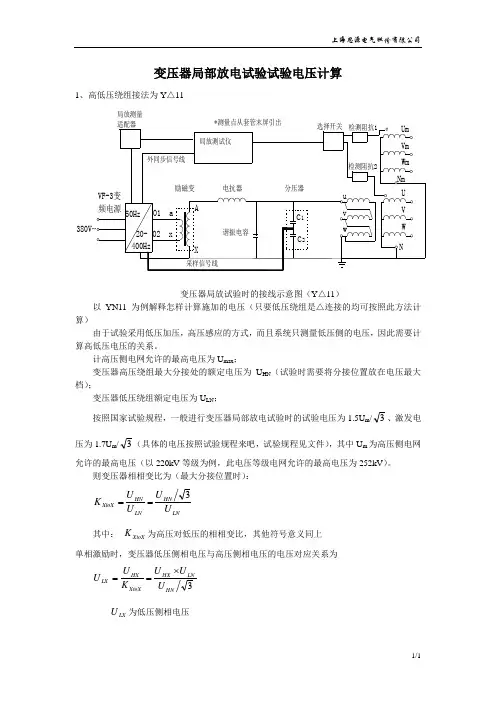

变压器局部放电试验试验电压计算1、高低压绕组接法为Y△11变压器局放试验时的接线示意图（Y△11）以YN11为例解释怎样计算施加的电压（只要低压绕组是△连接的均可按照此方法计算）由于试验采用低压加压，高压感应的方式，而且系统只测量低压侧的电压，因此需要计算高低压电压的关系。

计高压侧电网允许的最高电压为U max；变压器高压绕组最大分接处的额定电压为U HN（试验时需要将分接位置放在电压最大档）；变压器低压绕组额定电压为U LN；按照国家试验规程，一般进行变压器局部放电试验时的试验电压为3、激发电压为3（具体的电压按照试验规程来吧，试验规程见文件），其中U m为高压侧电网允许的最高电压（以220kV等级为例，此电压等级电网允许的最高电压为252kV）。

则变压器相相变比为（最大分接位置时）：K为高压对低压的相相变比，其他符号意义同上其中：XtoX单相激励时，变压器低压侧相电压与高压侧相电压的电压对应关系为U为低压侧相电压LXU为高压侧相电压HX则高压侧电压（指相电压）达到3时低压侧电压为：高压侧电压（指相电压）达到激发电压3时低压侧电压为：实例计算：变压器型号:SF10-150000/220额定容量:150最高工作电压高压/低压(KV)252/18额定电压(KV) 242/联结组别: YN,D11则则高压侧电压（指相电压）达到3时低压侧电压为：实际试验时取试验电压为高压侧电压（指相电压）达到激发电压3时低压侧电压为：实际试验时取试验电压为2、高低压绕组为YY接法高低压绕组为YY接法时试验接线为以YY12为例解释怎样计算施加的电压（只要低压绕组是△连接的均可按照此方法计算）由于试验采用低压加压，高压感应的方式，而且系统只测量低压侧的电压，因此需要计算高低压电压的关系。

计高压侧电网允许的最高电压为U max；变压器高压绕组最大分接处的额定电压为U HN（试验时需要将分接位置放在电压最大档）；变压器低压绕组额定电压为U LN；按照国家试验规程，一般进行变压器局部放电试验时的试验电压为3、激发电压为3（具体的电压按照试验规程来吧，试验规程见文件），其中U m为高压侧电网允许的最高电压（以220kV等级为例，此电压等级电网允许的最高电压为252kV）。

二
主变局部放电测试标准依据
主变感应耐压、局部放电测试标准依据

一、感应电压试验时，试验电压的频率应大于额定频率。当试验电压频率小于或等于2 倍额定频率时，全电压下试验时间为60s；当试验电压频率大于2倍额定频率时，全电 压下试验时间应按：120×额定频率/试验频率（s）,但不少于15s 《GB 501502016》。 二、现场进行局部放电试验时，可根据环境干扰水平选择相应的仪器。当干扰较强时， 一般选用窄频带测量仪器，例如 f0=(30~200)kHz,△f=(5~15)kHz；当干扰较弱时，一般选 用宽频带测量仪器，例如f1=（10~50）kHz,f2=(70~400)kHz. f0：谐振频率， △f：频带宽度 《DL/T 417-2006》 三、在U2=1.5Um/ 或1.3Um/ 下的长时试验期间，局部放电量的连续水平不大于 500pC或300pC；在U2下，局部放电不呈现持续增加的趋势，偶然出现的较高幅的值 脉冲可以不计入；在1.1Um/ 下，视在电荷量的连续水平不大于100pC。《 GB1094.3 －2003》
测试通道的命名
测试通道更改名字
局放界面Q设置
单通道 选定频阀电荷积分选项 通道选择 多通道 选择该选项，把测量频量表现在FFT图谱中 选择合适的测量中心频率和测量带宽： 例如：250kHz/300kHz 或者：400kHz/650kHz 图形的显示区域，放电量的最大显示值与最小值 放电量与放电频次关系图的设置，全部选定 PRPD图中显示放电量统计值 全部勾选，展示PD事件、柱状图、光标 检测设置 一般设置为0
主变长时感应电压 （带局部放电测量）试验流程
冯有贤出品
目录
一
主变长时感应耐压操作流程
二
主变局部放电测试标准依据

变压器试验计算公式
变压器是电力系统中重要的电气设备，用于变换电压和电流。

为了保证其安全可靠运行，需要进行各种试验。

下面是关于变压器试验计算的公式。

1.开路试验计算
开路试验是用于测量变压器的空载损耗和铁损耗的试验。

开路试验的电压通常为额定电压的1.05倍。

测量到的功率就是变压器的铁损耗，可以通过以下公式计算：
铁损耗（Pfe）= 开路试验功率
2.短路试验计算
短路试验是用于测量变压器的短路电流和电阻的试验。

短路试验的电压通常为额定电压的短路阻抗的百分之几。

测量到的功率就是变压器的短路损耗，可以通过以下公式计算：
短路损耗（Pcu）= 短路试验功率
3.效率计算
变压器的效率表示了输入电能与输出电能之间的比例关系，可以通过以下公式计算：
效率（η）=输出电功/(输出电功+铁损耗+短路损耗)
其中，输出电功是变压器输出电压和电流的乘积。

4.电流比计算
变压器的电流比表示了变压器输入电流与输出电流之间的比例关系，可以通过以下公式计算：
电流比（K）=输入电流/输出电流
5.规格电压计算
规格电压是指变压器额定电压，在试验中可以通过以下公式计算：额定电压（Un）=输出电压/电流比
其中，输出电压是变压器的输出电压，电流比是变压器的电流比。

6.联结电压计算
联结电压是指在变压器的连接中的电压，可以通过以下公式计算：联结电压（U2）=输入电压x电流比
其中，输入电压是变压器的输入电压，电流比是变压器的电流比。

这些公式是变压器试验计算中常用的公式，可以帮助进行变压器试验数据的计算和分析，以评估变压器的性能和可靠性。
