1.1.1 室外馈线接地(1)室外馈线接地应先去除接地点氧化层，每根接地端子单独压接牢固，并使用防锈漆或黄油对焊接点做防腐防锈处理。
馈线接地线不够长时，严禁续接，接地端子应有防腐处理。
(2)馈线的接地线要求顺着馈线下行的方向，不允许出现“回流”现象；与馈线夹角以不大于15°为宜。
(3)天线安装在铁塔上时，室外部分馈线超过30m时，至少应有三处接地：离开天线平台后1m范围内；离开塔体引至室外走线架前1m范围内；馈线离馈线窗外1m范围内各一次。
(4)如铁塔高度超过60m，馈线应在铁塔中部增加一处接地。
(5)天线安装在建筑屋顶抱杆并在建筑物屋顶上布放馈线时，从馈线离开塔顶放大器TMB 1m处、馈线离开楼顶平台前1m处、馈线进入机房1m处三点接地。
(6)当馈线较短时，可采用一点或两点接地，原则是：馈线长度小于5m时采用一点接地，馈线长度小于20m，大于5m时，可采用两点接地，其他要求不少于三点接地。
(7)若馈线离开铁塔或抱杆后，在楼顶或走线架上布放一段距离后再入室，且这段距离超过20m时，此时应在楼顶或走线架上每隔20米加一避雷接地夹。
(8)室外馈线接地应先去除接地点氧化层，每根接地端子单独连接并紧固，馈线接地线不够长时，严禁续接，接地端子应有防腐处理。
(9)馈线地线必须与接地排或塔体良好接地，不得悬空不接；在不具备接地铜排的铁塔上，可以使馈线接地端子和塔放的接地端子分散固定在塔体上，每固定点不得超过两个端子，同时要打磨固定点，去掉镀漆层，做到可靠连接。
(10)所有室外馈线接地卡处均应按规范正确作防水密封处理。
(11)避雷针或与避雷针有电气连接的金属抱杆，应采用直径不小于95 mm2，多股铜导线或40×4mm的镀锌扁钢可靠接地, 严禁采用铝线。
镀锌扁钢接地时，推荐搭接长度不小于2倍扁钢宽度且三面围焊，以确保搭接电阻小于0.1Ω。
(12)避雷针与天馈抱杆绝缘安装时，两者在楼顶避雷带上的接地点相距5米以上。
业余无线电台天线最佳长度很多“火腿”在安装制作自己的天线时，觉得天线越长，发射或接受信号的效果就越明显。
其实天线并不是越长越好，只有在最合适的范围内，天线的作用才能发挥到最大。
我们知道有一些参量可以影响到天线的发射或接收的特性，如方向，天气，周边环境，质量，安装方法，寿命，噪声温度等。
其中天线的长度也是一个很重要的因素。
那么，天线到底在什么长度时，才能达到最佳功效呢？理论和实践证明，当天线的长度为无线电信号波长的1/4时，天线的发射和接收转换效率最高。
因此，天线的长度将根据所发射和接收信号的频率即波长来决定。
只要知道对应发射和接收的中心频率就可以用下面的公式算出对应的无线电信号的波长，再将算出的波长除以4就是对应的最佳天线长度。
频率与波长的换算公式为：波长=30万公里/频率=300000000米/频率（得到的单位为米）例：求业余无线电台的天线长度已知业余无线电台使用的信号频率为435MHz附近，其波长为:波长= 300000公里/435MHz= 300000000/435000000= 300/435= 0.69米对应的最佳天线长度应为0.69/4 等于0.1725米当频率为439MH时，大家可以将计算公式简化为波长=300/439=0.683米最佳天线长度为0。
683米/4，等于0.17米注意：只要在金属体内有交变的电流,该金属体就要向空间辐射电磁波；反之，只要空间中有一定强度的电磁波信号，就会在该空间中的金属体上感应出交变的电流。
天线与一般金属体的不同之处在于，天线强调了将金属体内交变电流最有效的转变成空间的电磁波或将空间的电磁波最有效的转变成金属体中的交变电流信号。
牛刀发表于2010-11-25 15:00补充下：v=fλ其中v是波速，f是频率，λ是波长。
电磁铁的波速约等于光速：30万公里/秒，故：λ=v/f=30万公里/f牛刀发表于2010-11-25 15:05按相同的道理，可推出V段136——174M的频率所对应的最佳天线长度为：0.55米——0.43米.开心先生发表于2010-11-26 13:33我昨天按照这个方法，用电线做了一个中心频点144的天线，驻波只有1.02，就是不知道增益有多大牛刀发表于2010-11-26 14:21 若条件许可，还可按以上公式算出的结果的1/2计算天线长度，若条件不许可，也可按1/8计算，但总体而言，天线越长，增益越大，效果就越好。
GP天线的设计问题——加感线圈GP天线基本形式定型为 1/4 波长的加感天线（参看：1/2还是1/4？这是一个问题），相信大家当然和我一样不会满足于动手做一根6米波段或者10米波段的简单1/4波长的GP，我打算做的是一根可以覆盖20米以下的短波加感GP天线。
或者应该换成另外一种说法：14MHz以上的短波天线？呵呵，无论它应该叫什么名字，既然要工作在10米甚至更低波段，就不得不需要用到加感线圈了。
基本原则：一、加感天线的原则：加感线圈在整根天线中所处的相对位置越高，则效率越高。
依据这个原则，对天线结构进行了调整，原来线圈上方的拉杆天线是1米的，换成75CM；原来线圈下方支撑杆是120CM的，换成150CM的，以期得到线圈较高的相对位置。
二、使线圈的长度与直径一致：在全部其它条件相同的情况下，线圈的外貌比值（长度对直径的比值）影响它的的 Q 值。
长度与直径接近的时候有一个最佳点。
不要用很长（大于两倍直径）或很窄（小于一半直径）的线圈。
依据这个原则，线圈骨架直径从 10MM 增加到 20MM，以期望得到比较高的线圈Q值。
三、天线是一寸长、一寸强的依据这个原则，调整天线时保持线圈上方的拉杆天线处于最长状态，仅仅依靠增、减线圈匝数来使天线谐振。
四、线圈上方振子长度调整是非常敏感的（相对线圈和下方振子长度）。
问题：1、GP天线在中部加感时，线圈上、下方的振子哪个是天线功率的主要辐射部分？按照原则一来解释，应该是主要依靠线圈下方振子向外辐射电磁波。
因为在天线整体长度不发生变化的情况下，线圈位置提升所带来的变化就是下方振子长度增加。
这样理解是否正确？2、依照上述第四点来分析的话，在线圈上移之后，线圈上方振子缩短了，而对应的下方振子有所增加，但是由于线圈上、下振子的敏感程度不同，理论上线圈部分应该有所增加才能使天线重新谐振，这样是正确的吗？几点意见：1、线圈的Q值大些比小些肯定要好，10mm的直径有些小了。
ARRL天线手册上用的Loading Coil直径都在50mm左右；2、天线长度就做1/4波长的，不要考虑其他波长了。
中国移动网络代维质量规范上海公司实施细则天馈铁塔分册（试行）中国移动通信集团上海有限公司网络部第一章代维工作内容第一条铁塔的分类1、本分册所述铁塔是指中国移动基站铁塔和桅杆的合称，依据铁塔外型可以分为四角角钢塔、四角管塔、三角角钢塔、三角管塔、单管塔、拉线塔、景观塔、组合抱杆、独立桅杆等，根据安装位置可分为地面和屋顶二种。
《中国移动基站铁塔标准化设计》共包括4种标准塔型：角钢塔、单管塔、三管塔和拉线塔，单管塔依据其连接技术不同又分为法兰连接单管塔和插接连接单管塔。
2、铁塔的构造一般是由铁塔基础、钢结构主体、维护平台、天线支撑体、爬梯、馈线桥架、避雷针及其它附属设施组成。
4、铁塔高度的计算以塔脚底板底面至塔顶避雷针安装处（不含避雷针）的垂直距离为标准。
5、铁塔的选型应综合考虑使用要求、周围环境和景观、建筑物的承载能力及工程造价等因素。
第二条维护工作界面的划分1、铁塔及天馈维护范围：本分册所述铁塔及天馈维护工作范围包括第一条所述各类型铁塔、室内外天馈系统和防雷接地系统。
2、室内外维护界面：天馈系统以基站主设备射频输出为划分点，基站主设备射频输出以外的所有室内、外天馈系统，包括基站天线、室内外馈线、跳线等，均纳入铁塔及天馈维护。
室内基站和分布系统所使用的天线和馈线纳入直放站和分布系统维护。
3、对于铁塔系统和天馈系统属于不同代维公司的，铁塔与天馈维护专业界面：以铁塔上的天线抱杆为划分界面，天线（含RRU等）抱杆为铁塔专业负责；天线和RRU等设备属于天馈维护专业维护。
楼顶上无铁塔和天线网架的天馈线系统，天线和RRU及其抱杆属于天馈维护专业维护。
铁塔走线架（含所有金属配件）等归铁塔代维公司维护。
4、防雷接地系统维护界面：基站地网、馈线接地、馈线SPD（即馈线避雷器）、室内外接地引入线和室内外接地排均纳入铁塔及天馈维护，基站主设备及附属设备保护接地和接地引入线纳入其设备维护。
5、租借用外单位铁塔维护界面：如外单位正常开展铁塔检修维护，应将我公司在该铁塔上所有附挂物包括天线抱杆以及天馈系统纳入铁塔及天馈维护范围；如外单位对铁塔未进行正常检修维护，还应将铁塔纳入我公司铁塔维护范围。
中波发射台搬迁建设及地网铺设、机房设备的安装与调整实践【摘要】一般来说，发射台选址建设投入正常使用以后很少会进行搬迁，但有些台站也会因为一些主观或客观的原因进行搬迁，比如说转播台扩建、发射效果随着周边建筑物的增多而日趋下降等等。
为明确发射台搬迁的注意事项以及设备调整实践，在我台站搬迁完成后，特撰写我中波发射台搬迁前后的地址选择以及一些设备安装与调试，与各个台站分享经验。
【关键词】搬迁建设；安装；调整；机房；转播随着城市建设的发展，中波台由原来的城市边缘变为城市中心，发射塔天线被周围的高楼所包围，天线地网破坏严重，这严重影响了发射效果。
为改变这种状况，2008年中旬开始酝酿中波台的迁建，新的中波发射台于2010年10月开始发射，设备运行可靠，有效扩大了覆盖，提高了播出质量，转播台也更名为广播电视传输中心，为我台进一步办好中波发射台打下了良好的基础。
本文结合我中波发射台迁建的实际情况，对发射台选址迁建过程的实践做了初步浅谈。
1.中波台迁建规划考虑到广播事业长远发展，在发射场地规划上为今后节目套数的增加留有足够的空间。
广播电视事业建设应有长远规划，中波台迁建为重大的基础建设，眼光要具有前瞻性，覆盖区应尽可能大，要考虑事业今后的发展，最大限度的提高社会效益和经济效益。
由于旧的发射机老化，故障率高，且耗电量大，拟新购置两台循环调制数字调幅广播发射机及相应的天馈系统，还配置了稳压电源，音频处理器，信号传输接受设备。
此外还有相应的供电配套工程，机房土建工程，土地征用补偿费用等。
2.台址选定2.1位置在保证有效服务区覆盖的同时，台址应远离市区，避免对公众的电磁污染，要合乎国标《电磁辐射防护规定》中的要求对公众辐射最大限度电场强度小于等于40v/m，磁场强度小于等于0.1a/m。
2.2地形要求按照中波发射台建设规范要求，天线周围地势平坦，总坡度小于等于5%，天线前方1000米范围内坡度小于等于3%；；要求土层潮湿，低导系数较高，有利于电磁波的传播。
T 型短波天线制作(转BCL论坛)实用天线设计与制作（转）整理前言·第一章基础知识…………………………………………………………………( 1 )§1.1 无线电波…………………………………………………………………( 1 )§1.2 电波传播………………………………………………………………… (3 )§1.3 几种基本天线…………………………………………………………( 5 )一、各向同性天线………………………………………………………………( 6 )二、赫兹振子………………………………………………………………………( 6)三、接地单极天线………………………………………………………………( 7 )四、半波偶极天线………………………………………………………………( 7 )§1.4 天线的基本参数………………………………………………………( 8 )一、输入阻抗………………………………………………………………………( 8 )二、方向图…………………………………………………………………………( 9 )三、有效长度 (10)四增益 (10)1.5 天线的防雷与接地 (11)第二章中、短波天线及其附件 (15)§2.1 长线天线 (15)§2.2 半波偶极天线 (17)§ 2.3 倒V型天线 (19)§2.4 多频道偶极天线 (20)§2.5 T型天线 (20)§2.6 地网天线 (21)§2.7 有源天线 (22)一、电路 (23)二、制作 (26)三、使用方法 (28)四、简单有源天线 (29)§2.8有源铁氧体天线 (31)一、电路 (32)二、制作 (34)三、使用方法 (36)四、工作在1.6~4.5兆赫的有源铁氧体天线 (36)§2.9 环形天线 (37)一、简单环形天线 (37)二、有源环形天线及其制作 (39)三、差分环形天线及其制作 (41)四、倾斜环形天线 (44)3 | Page 五、螺旋环形天线 (45)六、工作在短波波段的环形天线 (46)七、工作在长波波段的环形天线 (47)§2.10 高频前置滤波器 (47)一、电路 (49)二、制作 (51)三、使用方法 (52)§2.11 可调天线衰减器 (53)一、用衰减器增强天线的选择性 (54)二、制作 (57)§2.12 调谐陷波器 (58)§ 2.13 天线低通滤波器 (61)§2.14 天线调谐器 (64)一、电路 (65)二、制作 (67)§2.15 短波通信工程中常用的天线 (68)一、笼形水平半波偶极天线 (69)二、笼形对称垂直偶极天线 (70)三、带导电地网的非对称垂直天线 (71)四、水平同相阵列式天线 (71)五、菱形天线 (72)六、对数周期天线 (74)第三章电视接收天线 (76)§3.1 架设电视天线应注意的问题 (76)§2.2 室内天线 (77)§3.2 线性半偶极天线 (77)§2.4 折合半波偶极天线 (79)§2.5 八木天线 (80)§3.6 多频道天线 (86)一、扇形天线 (86)二、两个折合振子组成的双频道天线 (87)三、隔离滤波器 (88)§3.7 八木天线阵 (91)一、双层五单元八木天线 (92)二、四层五单元八木天线 (95)三、双层双列五单元八木天线 (96)§3.8 环形天线 (97)§3.9 有源电视天线 (98)4 | Page 第四章移动通信天线 (101)§4.1 J型半波天线 (101)§4.2 地网天线 (102)一、四分之一波长地网天线 (102)二、八分之五波长地网天线 (104)三、伞骨地网天线 (106)§4.3 J型折合半波天线 (106)§4.4 共线天线 (111)一、天线结构 (112)二、馈电和匹配 (112)三、二单元共线天线 (112)§4.5 移动式和便携式天线 (113)第五章微波天线 (116)§5.1 有效孔径 (117)§5.2 喇叭天线 (118)§5.3 缝隙天线 (119)§5.4 微波透镜 (120)一、介质透镜 (121)二、金属板透镜 (122)§5.5 抛物面反射天线 (123)一、抛物面反射器的几何光学性质 (123)二、辐射方向图 (124)三、馈电器 (126)四、结构 (127)第六章馈线和匹配 (128)§6.1 传输线 (128)一、传输线的特性阻抗 (128)二、如何确定电缆的特性阻抗 (130)§6.2 匹配 (132)一、半波偶极天线的匹配 (132)二、折合半波偶极天线的匹配 (135)三、宽频带匹配器 (139)四、馈线与接收机的连接 (141)附录 (143)参考文献………………………………………………………………………………(144)§1.1 无线电波无线电波是一种电磁波．在真空中，电波以每秒299，792,077米（30万公里）的速度向前传播。
浅谈短波天线使用维护方法摘要：通常来说，天线阵在大功率短波发射天线系统得到了普遍使用。
天线阵其实就是由多个阵子组成的天线系统，其支撑物多数为有着较大强度的钢塔桅杆，反射幕和天线振子则是由金属线绕制而成，另外还包括不同形式的引线和馈线等，因此短波天线系统是一个复杂且庞大的系统，需要进行专业的维护和管理。
因此，其工作人员不仅需要有专业技术，另外还要有较高的素质水平和较强的责任心。
笔者就短波天线的日常维护进行了细致探讨。
关键词：短波天线：地波和天波：重要性引言：加强短波发射天线系统的有效使用，有利于降低系统的维护成本，优化电台发射系统的服务功能，提高发射过程中的信号质量。
因此，需要从不同的角度对短波发射天线系统的维护方法进行深入地分析，消除系统运行中可能存在安全隐患的同时延长系统的使用寿命，最大限度地满足电台日常工作的具体要求。
同时，在对系统维护方法探讨的过程中，应加强对短波天线系统相关内容及电台实际概况的深入理解，增强相关维护方法的适用性，扩大其实际的服务范围，推动我国广播事业的快速发展[1]。
1.简述短波天线的结构天线样式不同，其组成结构也不尽相同。
通常来讲，天线的地网半径在十五米左右，天线高度在十米左右，占地面积在八百平方米左右。
短波天线的低频段和中频段的辐射能力都很强，能够干扰压制周边地区甚至城区。
短波天线采用的是较为先进的设计和优化技术，对天线的辐射阻抗以及辐射场形进行分析，通过优化参数减小天线垂直面的上翘的波东分量的方案，能够提高天线的覆盖面积。
该方案垂直笼形天线的辐射体使用的是笼形结构，天线振子半径约一米七五，使辐射电阻增强，因此能够提高辐射效率，增大功率容量，使之提高到三十千瓦。
为了防止高压打火的现象的发生，笼形天线底部的电压极低，与此同时也有效减小了地波传输的电能损耗。
天线主要具有以下几个方面的优点：首先天线的效率高，全频段效率能够达到九成左右，单级天线的损耗也很小，其次是工作频段宽，全频段单级天线频段与半径一米七五的圆柱振子天线相同，更换了频率也依旧不需要重新调谐；再次是具有很高的安全性，短波天线底部电压并不高，因此不易出现高压打火的现象，短波天线的阻抗变换器中还包括防雷装置，更为有效地提高了天线的安全性[2]。
PAC-12 便携多波段垂直短波天线线圈骨架是开模加工而成，材料为尼龙，强度非常高，线圈用1.0mm 的镀锡铜线绕制，所有螺丝采用不锈钢螺丝，振子铝管喷砂氧化成黑色，即使水平架设的话，下垂度也很小。
底座氧化成黑色，中国红，蓝色，定制的2.5米不锈钢拉杆天线重量轻体积小携带方便架设快捷，一个人3分钟就可以架设完毕很适合野外架台，出差旅游或者阳台架设性能参数：1. 携带重量约1.4Kg2.收缩长度约34.5cm，架设长度约410cm3.频率：可以工作在40.30.20.17.15.12.10.6米8个波段（7Mhz-50Mhz)4.阻抗：50Ω5.承载功率：200W6.SWR<1.3装箱清单:1. 铝合金底座1个（阳极氧化成黑色，中国红，蓝色，方便大家选择）2. 多波段加感线圈1个（40米- 10米,材料：尼龙，注：加感线圈为开模加工制作非手工车制）3. 地锚1个,规格10×240mm（未做电镀处理，以保持良好接地）4. 氧化铝管4个（黑色）,规格19×320mm（阳极喷砂氧化）5. 顶部2.5m不锈钢拉杆天线1个（定做加厚的）6. 调节波段用的带钩螺丝1套7. 地网10股排线1根（使用时按需要撕开，一般撕开3股即可）8. 专用布包一个注：不含馈线天线使用注意事项：1 把地网的连接环直接套在地锚的螺杆上拧到底座上就可以了，注意在地锚和地网之间放上垫圈拧紧然后依次是连接座--垫片（用以防止在装接振子时刮花底座）--四节铝管--加感线圈--拉杆天线2. 带钩的调节螺丝同样不要拧的太紧，因为线圈是镀锡铜线绕制的，比较软，太紧的话就把线圈拉变形了3. 带钩的调节螺丝开口侧朝向拉杆天线，在40米波段用不到调节螺丝时，建议取下来，以防止短路线圈4. 馈线不要盘成圆圈，要把馈线全部打开，否则影响驻波的调整5.地网使用时撕开3-4根就可以了，调节地网的夹角，可以改变天线阻抗常用波段参考数据：7.050从靠近铝管一侧开始数第8圈，拉杆全部拉出，驻波1.114.270，加感线圈从靠近拉杆天线一侧开始数第6圈，拉杆天线全部拉出，驻波1.1-1.1221.4用4节铝管加拉杆天线7节+10cm左右，驻波1.229.6只用拉杆天线，全部拉出缩回半节左右，驻波1.2。
10米频段是HF频段中频率最高的频段，这个频段有着许多神奇的特性，在传播开放时由于电离层的衰减很小，即使只用很小的发射功率就能进行出人意料的远距离的通讯。
10米频段因频率较高，天线的尺寸较小，容易自制和架设，而且制作所用的材料成本低廉，只要按照一定的要求进行制作、架设和调整，即可自制出与产品天线相媲美的天线。
拥有一条性能良好的天线比选择一部性能优越的收发信机重要。
在此笔者介绍四种容易制作，成本低廉，效果不错的天线。
㈠1/2波长垂直天线这种天线的基本结构是把两条1/4波长振子上下垂直架设（如图一）。
天线在水平面上是无方向性的，可以随时和360度各方向的电台通联。
在垂直方向是约3～5度的低辐射角，天线收发的是垂直极化波，是一种适合作远距离DX通讯的天线。

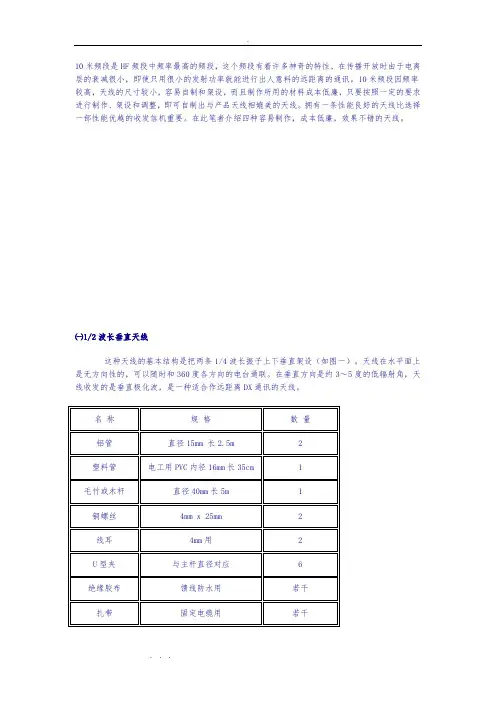

●制作天线所用的材料如表一所示，都是采用容易买到的廉价的东西，一般只要花上一个上午就可买齐。
天线的支撑主杆采用约5米长的毛竹或木杆（主杆长一点对电波的辐射有利，但天线的机械强度会降低，要加拉线补强），毛竹要挑结实笔直的，若采用木杆最好要预先涂上几层油漆，以提高耐侯性。
把铝管的一头按照图三中所示的部位和尺寸套着电工用PVC管钻洞。
用铜螺丝把塑料管和两条铝管振子连接固定起来。
注意PVC管的一边的孔是大一点的，以使螺丝头能与铝管接触。
把同轴电缆分别抽出约20mm芯线和屏蔽线，分别焊上线耳。
把同轴电缆的芯线接到准备架设在上面的铝管的铜螺丝上，把屏蔽线接到下面的铝管的铜螺丝上。
用绝缘胶布缠绕在接头和同轴电缆上，使天线和电缆防水。
用U型夹把铝管振子固定在主杆上，U型夹可以利用旧的电视天线上的。
同时用扎带把电缆固定好。
在铝管振子顶上安上一个瓶盖之类的盖子，防止雨水进入铝管振子里面。
天线的材料也可以利用你手头上容易找到的东西代替。
并且在架设时也可以依据实际情况进行变化。
例如，若PVC塑料管不好找时，可以不用，只要使上下两根铝管振子相隔约5mm 固定在主杆上，同轴电缆直接用铜螺丝和两振子端连接就行了（如图一中的示意图），只不过这样一来，天线的防水性能就会差一些，在下雨较小的地方估计影响不会很大。
中国移动基站建设规范一. 基站内部设备摆放标准1.总则（1）新建基站应满足2G、3G共站需求。
（2）新建基站应满足房屋承重安全要求。
（3）各类设备摆放合理，满足布线工艺要求。
（4）为方便承重改造，电池尽量安排在机房短边的承重墙上。
（5）开关电源与馈线窗分别位于机房两端。
（6）租用一层机房不涉及承重，参照自建机房摆放设备。
（7）长方形机房:电池靠近机房短边与主设备列架垂直摆放。
（8）相邻的两间机房：基站主设备单放一间；电池、开关电源、传输综合柜安排在另一房间，配套设备摆放标准同长方形机房。
（9）其他类型机房：待承重改造确定后，综合考虑其他专业摆放设备。
（10）具体的设备摆放请参考附图。
2.基站机房面积的建议考虑现有机架的数量以及未来3G系统设备的摆放和满足基站承重要求，建议租赁机房的使用面积不小于6米x3米x3米（长X宽X高），底层不小于5米X3米X3米，如上述两种面积均不能达到（比如4米x3米），可考虑租赁两间，主设备占用一间，配套设备摆放在另一间。
3.基站主要设备摆放标准（1）基站馈线窗位置原则上应固定于房屋长方向两端墙上，下沿距离地面2.4m；馈线洞尺寸为400mmx300mm。
（2）走线架位置为馈线窗正下方，下沿距地2400mm；如果因房屋结构限制，走线架也可安装在馈线窗正上方。
（3）楼板荷重（均重）小于500Kg/M2，主设备和整流器安装位置必须铺设槽钢加固。
机房承重小于1000Kg/ M2的机房，蓄电池安装必须平铺，或使用槽钢架空安装在承重墙或梁上。
（4）主设备槽钢位置与走线架外沿平齐；蓄电池槽钢必须安装在承重梁或者承重墙上，距离后墙面不小于20cm，根据蓄电池规格可合理变化。
（5）对于诺基亚DE34设备，开关电源、传输综合架、主设备自右向左排列；对于诺基亚ULTRASITE设备, 开关电源、传输综合架、主设备可以自右向左排列，也可以自左向右排列。
对于摩托罗拉设备，可按照开关电源、传输综合架、基站主设备自右向左排列；也可按照开关电源、基站主设备、传输综合架自右向左排列，但要预留主设备扩容机位；相邻机柜间距不得超过2mm，并且设备前平面在一条线上。
中波广播小天线技术特点及使用发布时间：2023-02-03T05:51:21.449Z 来源：《科学与技术》2022年第18期作者：张谷冰[导读] 传统中波发射天线占地面积和占据空间大，张谷冰云南省广播电视局贡山中波台 673599 摘要：传统中波发射天线占地面积和占据空间大，中波小天线适合于靠近城区，发射场地小，地网铺不开的台站建设。
根据中波小天线的要求及技术特点，可以在发射场地无法满足标准化建设的情况下使用，实现中波广播发射和有效覆盖。
关键词：中波小天线辐射效果场地要求小天线地网防雷接地网设计维护保养引言近年来随着城市迅速发展，台站发射场地破坏严重，为进一步巩固中波广播的发射及覆盖，结合中波小天线的特点，可以使用小天线来代替76m、120m直立塔发射天线。
1 中波小天线技术特点1.1中波小天线简介中波小天线自立式钢结构，一般高度48m，底部绝缘，铁塔底部均设有放电球避雷装置，放电球间隙一般为2-4cm，使用时根据当地雷电情况进行调整，以保证天线正常、安全工作，铁塔底部和基础必须接地良好，铁塔的接地电阻要求小于4Ω。
一般设置在发射场地中央，位于地网中心位置，地网半径应与高度相同，如果无法满足的，最小半径不宜小于15米。
辐射特性，天线四周300米范围内不应有超过天线本身高度的高大建筑物或障碍物等。
1.2 小天线结构中波小天线主体采用自立式钢塔结构，塔体为自立式四边形角钢结构，截面为正方十字形，自下而上逐渐变细，无拉线、维护简单，主要包括发射天线、地网及馈线三大部分构成，天线使用频段为531-1602KHz，功率1-100Kw，其辐射效率较高。
1.3 工作原理中波小天线是在传统λ/4拉线塔的基础上演变而来，通过加顶、加粗天线直径而缩短天线高度，天线高度一般为18－48米，地面上占地面积约100平方米。
天线体做成四边形塔体，顶部做成指数曲线或高斯曲线锥体，其等效电路仍是一种串联谐振电路如图1（a），天线结构如图1(b)所示：1.4 中波小天线的使用天线采用了实用的自立式钢塔结构，一般比较稳固，可以根据各地不同地理环境及气候条件等因素因地制宜，设计中波塔的抗风、抗震强度。
2024年挪动基站防雷与接地技术标准挪动通信基站的防雷与接地要求(大全4篇)挪动基站防雷与接地技术标准挪动通信基站的防雷与接地要求篇一1.1.1 室外走线架材料宜采用40mm×40mm×4mm 的热浸锌角铁和扁铁。
室外走线架宽度宜为 400mm,横挡间距宜为400mm,支架间距宜2000mm 左右均匀排列，支架在楼顶设置时应垫黑胶板。
1.1.2 从增高架或桅杆到馈线孔应有连续地走线架。
1.1.3 室外走线架安装应结实、顺直程度偏向应不大于2%；垂直偏向不大于1.5%。
连接件应为镀锌件。
如需焊接必须作防腐防蚀处理。
1.1.4 室外爬墙走线架支撑应结实。
宜采用角铁制作直角担为支撑架，用膨胀螺栓固定。
1.1.5 所有支撑加固用的膨胀螺栓余留长度应一致。
〔紧固后，螺帽余留5mm左右〕1.1.6 严禁在楼顶防水层上打眼加固走线架。
1.1.7 室外走线架在楼顶平面水泥墩和墙面上固定应稳固，与楼顶平面或墙面平行。
砖垫的部分应用水泥墩固定。
1.1.8 基站外接交流电引入，检查缆线的规格，敷设方式及路由，和电配电箱空开负荷，安装接入操作必须由专职电工进展。
1.1.9 多雷暴地区应采用铠装电缆，地埋进机房，低压电缆入机房时，埋地长度应大于15米，且电缆两端铠装层接地。
1.1.10 缆线严禁系挂在避雷网或避雷带上。
1.1.11 穿墙入室时要使用专用开孔工具开孔，并注意留回水弯和做好防水处理。
入室动力电缆制止走馈线窗。
1.1.12 线径规格应符合设计要求，线径应符合要求，至少应大于16平方毫米。
挪动基站防雷与接地技术标准挪动通信基站的防雷与接地要求篇二观看基站心得体会今天通过实地观看基站，懂得了新建一个基站的根本流程和建立的标准，根本流程为先土建、安装高危杆、引入市电安装变压器、做地网防雷、埋光缆到位、安装设备、跳纤、开通设备做基站端的数据。
做到这样一个基站就差不多可以投入使用了。
土建的时候应该注意一些隐蔽工程的旁站，比方地网、水泥平台钢筋的使用。
DIY《便携3波段GP天线》
一.材料
（1）10米玻璃钢鱼杆一根。
（2）RG59同轴电缆若干2米。
（3）电线若干米。
（4）直径40mmPVC管2段外加堵头4个。
（5）不锈钢螺钉，焊片若干。
二.同轴Trap计算软件
下载下面文件
制作方法网上有大量说明自己搜一搜
三.调试问题
天线是1/4波长地网天线，因为加了Trap的缘故会有缩短，调试中修剪电线长短即可。
地网用3根1/4波长电线，分别对应14，21，28中心频率。
成功的关键是Trap的中心频率是否准确，我看到网上有很多ham自制Trap不成功，我认为同轴电缆参数不标准是主要原因，因此制作出来的Trap中心频率有可能偏差好几兆，因为是多波段天线，Trap频率不准天线自然很难调试出来，建议最起码要用扫频仪调整一下Trap中心频率。
祝大家DIY成功！
BG7ISO。
WLAN 建设工程施工验收规范一、施工规范本施工规范，包括施工环境、AP 设备、POE 设备、信号分布系统无源设备和有源设备、天线、AP 及天馈线防雷接地、外部标签、供电等设备安装规范。
1、无线接入施工环境要求施工区域的井道、楼板、墙壁等不得渗水施工区域及其附近严禁存放易燃易爆等危险品市电已引入，照明系统已能正常使用建筑的防雷保护接地系统已经竣工并验收合格，接地电阻值必须符合工程设计要求2、AP 设备安装1)室内型AP 设备安装AP 安装于室内时，必须遵从以下原则：安装位置必须保证无强电、强磁和强腐蚀性设备的干扰主机安装场所应干燥、灰尘小、且通风良好主机安装位置便于馈线、电源线、地线的布线安装主机的室内不得放置易燃品室内温度、湿度不能超过主机工作温度、湿度的范围AP 设备安装位置必须符合工程设计要求。
如有设备的安装位置需要变更，必须征得设计单位和建设单位的同意，并办理设计变更手续如果AP安装在弱电井内，则需做好防尘、防水、安全措施，为了防止AP 被盗，建议将AP 安装高 2.4 米以上，并在固定架加锁或是将AP安装在定做的机箱之中，并保持通风良好、通气孔畅通，保持工作环境清洁无灰尘 如果AP壁挂安装在大楼墙面上，必须做好防盗措施，建议将AP 安装在定做的机箱之中，并保持通风良好、通气孔畅通，保持工作环境清洁无灰尘 如果AP安装在天花板上，必须用固定架固定住，不允许悬空放置或直接扔在天花板上面在安装AP 设备时，要考虑以太网交换机跟AP 之间的距离限制安装的地方要便于工程施工和运行维护如AP 安装位置的四周有特殊物品，如微波炉、无绳电话等他干扰源，建议AP 至少离开此类干扰源2～3 米设备上的各种零件、部件及有关标志正确、清晰、齐全2)室外型AP 设备安装AP 设备安装位置应符合工程设计要求AP 天线主瓣方向不应有明显障碍物AP 设备表面垂直于水平面，未接线的出线孔应用防水塞封堵AP 设备与馈线之间接头处应采取防水措施AP 设备如放置于防水箱内，箱体要保持通风以利于设备的散热在建筑物顶安装天线，箱体可固定在楼顶女儿墙内立面上。
40-10m无地网便携式天线系统
---- 40-10m无地网便携式天线系统这种天线的工作的工作原理:基本上它是一个使用双金属导线（twinlead wires）制成的zepp天线(simple Zepp antenna )，长度为50英尺,现正在上热卖，价格不到20美元。
如果没有条件从国外购的话，自制有几块、十几块人民币就够了。
如果你喜欢旅行,你的业余无线电设备、天线，因为住在公寓等场所,限制了安装使用一个永久性、大型天线，那么个天线系统你只需要一个天线调谐器,就可以on air了。
.
这种天线系统是构思是独一无二的：
. 方便快速安装部署.
. 特别适合旅行和露营使用.
. 价格低廉、物有所值.
. 不影响邻里，在公寓或天线受限制的地方从容架设.
. 需要安装的时候随时拉起来,不用时卷起来既可收藏
. 不需要接地，不需要任何地网! No ground or counterpoise required! Never!
. 本地和DX同用一个天线Work local and DX with one antenna
. 天线架设可以水平、垂直和折回等方式架设，它仅需要一个支撑物和一台各手动、自动或内置天线调谐器与之相联接.
使用效果：
"刚刚得到了天线,用竹竿从我的公寓阳台伸出.调整在40米工作, 用5瓦功率我和一个1000
英里以外在纽约的朋友通联上了，这是我自搬到我的公寓以来第一次在40米工作，真得太好了!" "我是一名大学生,我不容许有任何类型的室外天线.我这个天线从我的收音机在我的卧室周围墙壁而穿过，工作在20米,我只是运行10瓦特.效果非常的好，从佛罗里达联系到了许多台!我爱这个天线!谢谢你!"
"没有多久就我就得到了这种天线.在4分钟内就安装好了.在一个晚上40米工作, 我连续工作了46个州和6个国家。
天线还挂在一个20尺竿上,穿过阳台到我的公寓. 天线很隐蔽,谁也不知道我在工作."
""……由于生意上的原因，我经常履行出差到德州,我用此天线工作在20米，同世界上许多国家通联.天线物有所值调，很了不起."
"我的工作是长途卡车司机,我停下来休息用时这个天线.我靠近树木,并悬挂到树木上.,我用过很多种类天线. 效果比大多数天线都好.而这个电话天线"无地网天线counterpoise"你的确应该
把它叫做"没有地网的天线. 73 es tnx."73."
"不能相信，我用KX-1,2.5W功率! 自从搬到我家那里以来，也是我第一次参加ARRL DX的竞赛,我不容许有永久室外的天线.我通联到了比利时,德国,瑞典,南非,加那利群岛和南美洲若干国家。
在20到40米.用我用得就是KX-1设备，2.5瓦!"
这种天线已通100 watts SSB, 100 watts CW, 50 watts PSK-31测试
天线的自制：
材料：长度为50ft（最好稍长点）的平行金属导线、电话线、音箱等双导线等，多股为好；
制作：首先，将50ft长的双导线在25ft处切断其中的一根，（注意：另外一根不要剪断），其次，拆除切断部分单导线，最后在单导线端部接好绝缘子。
一只40-10m无地网（no counterpoise）便携式天线系统便制作成功了。
使用：由于电线为平衡输入，因此建议天线入端接入1：4不平衡-平衡balun,或者在天调入端接1：1不平衡-平衡balun（有些进口的手动天调内部含有平衡器，就不要任何balun了）,
简单点的也可以什么都不要。
天线可以接自动、手动或者机内天调使用。
说明：
好长时间天线栏目没有什么动静了，这个简单的天线也看了好长时间了，不知道该不该把它贴上来。
也许很多人对一些简陋的天线不屑一顾，但是一些高效、简捷的天线info对于我们这个国度还是需要的，因此本着各取所需的原则推荐出来。
查阅了许多资料，总结了一下，感觉一些国外的成品天线，虽然没有什么突破，但其精髓还是可取的。
特别是对于一些初学者或者需要的人还是蛮有用的。
因陋就简并不一定就不能取得dx好成绩。
学会动手，培养diy的素养值得推崇。
1.平行双导线的25ft部分为匹配部分，真正的天线为单导线的25ft部分。
有条件的请查阅arrl 天线手册，解读zepp天线。
2.天线使用效果跟全尺寸D.P相比还是稍差,但是比许多多波段长线和许多垂直天线要好。
3.实际使用中也可以工作在60、80米。
有的国外爱好者把天线从阳台、窗台悬垂下去，也取得了很好的效果。
4.最让人满意的还是他的便携性，外出旅游，临时架设的简洁、易用性。
2-3分钟就OK,而不需要任何讲究的接地，以及占地面积很大的地网。
同时，天调的使用，调试的过程也完全省略掉了。
几点说明
1、网上没有更详尽的资料，只有成品的图片，天线制作很简单，不需要任何调试：
2、能找到平行多股双导线50ft，在其1/2处剪断其中一根，并拆除，天线就制作成功了。
天线在任何地点，随时拉起来就可以工作了。
质量好的（粗一些）音箱线就很好，很柔，收放容易，强度足够，也不是很贵）。
3、关于英尺的换算：1ft=0.3048m
天线全长50X0.3048=15.24m（7.62mX2）
4、实际使用，最好的还是在天调输入端加装1：1巴伦，特别是类似choke balun,这样损耗会非常小，天调可以自己完成1：4的匹配任务。
之前我有介绍过hf段choke balun,用馈线在磁环上正反绕制的那种，这里就不作啰嗦了。
5、天线不加balun同样和可以工作，只是效果差些，噪音也会增大，辐射波瓣、波形都不是很好，可能会产生TVI等现象，干扰邻里电器工作，就跟D.P天线不加BALUN一样。
6、同时还要注意天线长振子的接天调的热端，短的接地端（M头输出也是如此）。
7、天线最大的特点:
一是省略了四面八方拉设地网；二是不需要接地；三是不需要调试；四是可以多波段工作；五是制作简单，便携、移动和固定台安装使用都很快捷；六是使用效果良好。
8、这种天线为ZEPP天线的变种(end-feed zepp anteena)，只不过把他拉直了，U/V段常见的J 型天线也都是这么演变过来的。
工作原理附图，zepp 天线和dipole 对比。
上传的图像
__________________
BD2BH/ Liou
wherever you go
whatever you do
I will be right here waiting for you
此帖于2007-08-09 19:13 被bd2bh 编辑.。
