WLAN(WiFi)业务及组网介绍
SE800 WLAN上网流程 WLAN上网流程
1. 用户发起DHCP请求。 2. SE800收到请求后，以用户的MAC地址为用户名向NPM发起RADIUS 认证。 3. NPM使用伪认证，向SE800返回认证成功结果。 4. SE800向NPM发送RADIUS认证的同时将用户DHCP请求发送到 DHCP服务器。 5. DHCP服务器收到DHCP请求后，为用户分配地址。 6. SE800收到DHCP服务器返回的结果，将DHCP结果返回给用户，同 时向NPM发起计费请求。 7. NPM收到计费请求，记录用户NAS-IP/NAS-PORT-ID/PVC/IP等信息， 并下发策略给SE800，对用户实行访问控制。同时NPM将IP和用户IP 发送给PORTAL服务器登记。 8. 用户获取IP，打开浏览器输入任意URL地址。 9. SE800收到用户的HTTP请求，将请求转发给本地Redirector模块，本 地Redirector模块将用户HTTP请求转接到PORTAL页面。
WLAN互联结构 WLAN互联结构
无中心网络(无 网络 网络)也称对等网络或Ad-hoc网络。对等网络用于一 无中心网络 无AP网络 台无线工作站和另一台或多台其他无线工作站的直接通讯， 有中心网络也称结构化网络。它由无线AP、无线工作站（STA）以及 有中心网络 有线网络构成
WLAN业务 WLAN业务
WLAN接入组网 WLAN接入组网
ERX1440 WLAN业务实现 WLAN业务实现
SDX Redirector 接入网 PC AP ERX1440 Portal服务器 ERX作为DHCP服务器，使用equal-access模式，在此模式下，DHCP 需要SDX（Service Deploying System）服务器的配合。 SDX和Redirector服务器全省集中部署2台。 SDX作为ERX的策略服务器。使用COPS（Common Open Policy Service 公共开放策略服务）协议。同时，SDX作为省RADIUS(Remote Authentication Dial In User Service)服务器的客户端。 Redirector 服务器负责WEB页面跳转，ERX和Redirector之间使用 DVMRP（Distance Vector Multicast Routing Protocol：距离矢量组播路 由选择协议）隧道。 PORTAL服务器全省集中部署，SDX提供API接口给PORTAL服务器。 INTERNET RADIUS
无线AP的组网工作原理
无线AP的组网工作原理无线AP（Access Point）是一种无线网络设备，用于将有线局域网（LAN）连接扩展到无线设备。
无线AP的组网工作原理主要包括网络连接、无线信号传输、数据处理和安全性保障四个方面。
首先，无线AP通过有线连接（如以太网）连接到局域网，通常与网络交换机相连。
无线AP将有线网络连接扩展到无线设备，比如笔记本电脑、智能手机和平板电脑。
它充当无线网络的入口和中继站，与其他无线设备进行通信。
其次，无线AP工作原理的关键是无线信号传输。
AP通过无线天线发送和接收数据包，采用WiFi标准进行通信。
它可以在2.4GHz或5GHz频段工作，依据不同的WiFi协议（如802.11a/b/g/n/ac/ax）提供不同的传输速率和覆盖范围。
AP使用调制解调器将数字数据转换为无线信号，并使用多径传播技术（如反射、散射和绕射）来传输无线信号。
这些信号在空间中通过不同路径传播，到达接收设备。
AP还支持多天线技术（如MIMO、MU-MIMO和Beamforming），以提供更好的信号覆盖和容量。
接下来，无线AP负责数据处理。
AP通过无线接口将收到的数据包传送到其所连接的有线局域网，或通过无线接口将接收到的数据包从有线局域网发送到无线设备。
AP使用MAC地址和IP地址管理和路由数据包，并将它们传递到目标设备。
数据包通常经过AP的网络交换机进行路由和分发，确保数据正确传递。
AP还可以提供各种网络服务，如DHCP（动态主机配置协议）、DNS（域名系统）和NAT（网络地址转换）。
最后，无线AP需要保障网络的安全性。
它可以使用加密协议（如WEP、WPA和WPA2）来保护无线信号的安全传输，防止未授权的访问和数据泄露。
AP还可以使用MAC地址过滤、访问控制列表等功能控制无线设备的接入。
另外，AP可以通过VPN（虚拟私人网络）和防火墙提供更安全的访问控制和数据传输。
总结起来，无线AP的组网工作原理是通过有线连接将局域网扩展到无线设备，通过无线信号传输和数据处理将无线设备与有线网络连接起来，并通过安全措施确保网络的安全和可靠。
WIFI技术简介
WIFI技术简介WIFI技术简介Wi-Fi是一种允许电子设备连接到一个无线局域网（WLAN）的技术，通常使用2.4G UHF或5G SHF ISM 射频频段。
下面是关于WIFI 技术简介，欢迎阅读了解！1.1 WIFI技术WIFI(WireleSS Fidelity)俗称无线宽带，又叫802.11b标准，是IEEE定义的一个无线网络通信的工业标准。
IEEE802.11b标准是在IEE E802.11的基础上发展起来的，工作在2.4 Hz频段，最高传输率能够达到11 Mbps。
该技术是一种可以将个人电脑，手持设备等终端以无线方式互相连接的一种技术。
目的是改善基于IEEE802.1标准的无限网络产品之间的互通性。
WIFI局域网本质的特点是不再使用通信电缆将计算机与网络连接起来，而是通过无线的方式连接，从而使网络的构建和终端的移动更加灵活。
1.2 WIFI技术的特点1)无线电波覆盖范围广基于蓝牙技术的电波覆盖范围非常小，半径大约只有15 m，而Wi—Fi的半径可达300 m，适合办公室及单位楼层内部使用。
2)组网简便无线局域网的组建在硬件设备上的要求与有线相比，更加简洁方便，而且目前支持无线局域网的设备已经在市场上得到了广泛的普及，不同品牌的接入点AP以及客户网络接口之间在基本的服务层面上都是可以实现互操作的。
WIAN的规划可以随着用户的增加而逐步扩展，在初期根据用户的需要布置少量的点。
当用户数量增加时，只需再增加几个AP设备，而不需要重新布线。
而全球统一的WIFI标准使其与蜂窝载波技术不同，同一个WIFI用户可以在世界各个国家使用无线局域网服务。
3)业务可集成性由于WIFI技术在结构上与以太网完全一致，所以能够将WLAN 集成到已有的.宽带网络中，也能将已有的宽带业务应用到WLAN中。
这样，就可以利用已有的宽带有线接入资源，迅速地部署WIAN网络，形成无缝覆盖。
4)完全开放的频率使用段无线局域网使用的ISM是全球开放的频率使用段，使得用户端无需任何许可就可以自由使用该频段上的服务。
无线WiFI控制模块几种工作模式配置说明

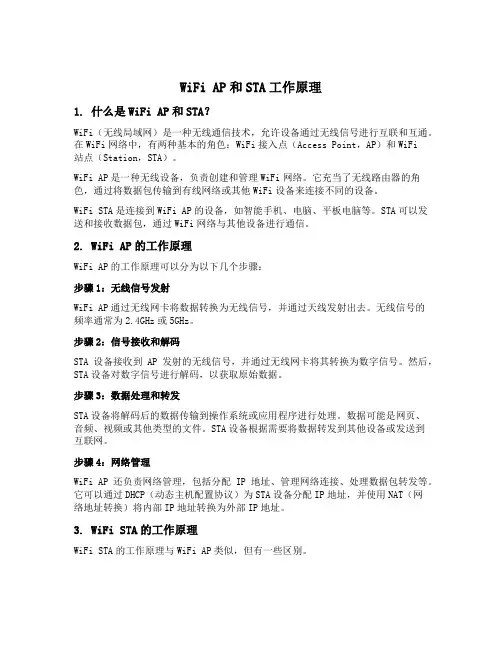

无线WiFI控制模块几种工作模式配置说明名词解释：AP :即无线热点，类似无线路由器，设备分配一个无线连接名称(SSID)，手机，笔记本都可以搜索到SSID，并进行连接，和连接无线路由器一个道理。
STA:即终端模式，类似与手机，笔记本，可以向本地无线路由器建立连接，作为该局域网中的一员存在。
一、无线WIFI控制模块作为AP模式无线WIFI控制模块支持无线WIFI热点功能（即AP，类似于市面上无线路由器）。
电脑，手机可以直接搜索无线WIFI控制模块的无线名称进行直接连接，无线名称可以搜索无线信号，一般缺省为WifiSwitch，组网方式如下图：该模式下，可以直接进行连接无线WIFI控制模块IP（缺省为192.168.1.110，端口：8899）进行控制。
无线WIFI控制模块支持32个客户端（如手机，PAD，电脑）同时连接控制。
二、无线WIFI控制模块作为STA模式无线WiFI控制模块具有无线Station 模式（STA)，支持向本地无线路由器自动建立连接的功能。
组网方式如下图：该模式下，可以把无线WiFI控制模块通过无线连接到本地的无线路由器，并入本地局域网或互联网。
即通过无线WiFI控制模块搜索本地的无线路由器连接名称，并输入连接密码，该操作类似手机连接无线WIFI。
连接成功后，无线WiFI控制模块的LINK指示灯会亮起（该指示灯在天线面板的三个灯的上面）。
配置步骤如下：首先电脑无线查找无线WiFI控制模块的无线信号（SSID）名称并进行连接，然后在浏览器中输入无线WiFI控制模块的IP地址，默认账号和密码为admin,进去后界面如下：配置可以采用【快速配置】，也可以单独配置：一、快速配置：【工作模式】：选择STA模式【无线终端参数设置】配置中点击【搜索】按钮，然后在弹出的窗口中点中要选择的本地无线路由器的名称（SSID），点击【Apply】按钮。
会弹出提示输入密码的提示，然后在密码一栏中输入无线路由器的连接密码：点击【确定】按钮界面自动切换下一步【以太网功能】：该配置界面有1组网口，支持LAN和WAN模式，LAN即内部局域网，类似路由器，可以连接摄像头等网络设备。
手机无线上网(WIFI)知识介绍
什么是WiFi（Wi-Fi）wiFi的全称是Wireless Fidelity，又叫802.11b标准，是IEEE定义的一个无线网络通信的工业标准。
该技术使用的使2.4GHz附近的频段，该频段目前尚属没用许可的无线频段。
其主要特性为：速度快，可靠性高，在开放性区域，通讯距离可达305米，在封闭性区域，通讯距离为76米到122米，方便与现有的有线以太网络整合，组网的成本更低。
IEEE 802.11b无线网络规范是IEEE 802.11网络规范的变种，最高带宽为11 Mbps，在信号较弱或有干扰的情况下，带宽可调整为5.5Mbps、2Mbps和1Mbps，带宽的自动调整，有效地保障了网络的稳定性和可靠性。
其主要特性为：速度快，可靠性高，在开放性区域，通讯距离可达305米，在封闭性区域，通讯距离为76米到122米，方便与现有的有线以太网络整合，组网的成本更低。
Wi-Fi?WirelessFidelity，无线保真?技术与蓝牙技术一样，同属于在办公室和家庭中使用的短距离无线技术。
该技术使用的使2.4GHz附近的频段，该频段目前尚属没用许可的无线频段。
其目前可使用的标准有两个，分别是IEEE802.11a和IEEE802.11b。
该技术由于有着自身的优点，因此受到厂商的青睐。
Wi-Fi技术突出的优势在于：其一，无线电波的覆盖范围广，基于蓝牙技术的电波覆盖范围非常小，半径大约只有50英尺左右?约合15米?，而Wi-Fi的半径则可达300英尺左右?约合100米?，办公室自不用说，就是在整栋大楼中也可使用。
最近，由Vivato公司推出的一款新型交换机。
据悉，该款产品能够把目前Wi-Fi无线网络300英尺?接近100米?的通信距离扩大到4英里?约6.5公里?。
其二，虽然由Wi-Fi技术传输的无线通信质量不是很好，数据安全性能比蓝牙差一些，传输质量也有待改进，但传输速度非常快，可以达到11mbps，符合个人和社会信息化的需求。
WIFI基础知识整理
WIFI基础知识整理1.无线网络的优缺点无线网络相比有线网络的优点：⑴灵活性和移动性。
在有线网络中，网络设备的安放位置受网络位置的限制，而无线局域网在无线信号覆盖区域内的任何一个位置都可以接入网络。
无线局域网另一个最大的优点在于其移动性，连接到无线局域网的用户可以移动且能同时与网络保持连接。
⑵安装便捷。
无线局域网可以免去或最大程度地减少网络布线的工作量，一般只要安装一个或多个接入点设备，就可建立覆盖整个区域的局域网络。
（3）故障定位容易。
有线网络一旦出现物理故障，尤其是由于线路连接不良而造成的网络中断，往往很难查明，而且检修线路需要付出很大的代价。
无线网络则很容易定位故障，只需更换故障设备即可恢复网络连接。
（4）易于扩展。
无线局域网有多种配置方式，可以很快从只有几个用户的小型局域网扩展到上千用户的大型网络，并且能够提供节点间“漫游”等有线网络无法实现的特性。
由于无线局域网有以上诸多优点，因此其发展十分迅速。
最近几年，无线局域网已经在企业、医院、商店、工厂和学校等场合得到了广泛的应用。
无线网络相比有线网络，还是有许多的缺点的：（1）通信双方因为是通过无线进行通信，所以通信之前需要建立连接；而有线网络就直接用线缆连接，不用这个过程了。
通信双方通信方式是半双工的通信方式；而有线网络可以是全双工。
相对有线网络吞吐量低，这一点正在逐步改善，802.11n协议可以达到600Mbps 的吞吐量。
（2）通信时在网络层以下出错的概率非常高，所以帧的重传概率很大，需要在网络层之下的协议添加重传的机制（不能只依赖上面TCP/IP的延时等待重传等开销来保证）；而有线网络出错概率非常小，无需在网络层有如此复杂的机制。
（3）数据是在无线环境下进行的，所以抓包非常容易，存在安全隐患。
因为收发无线信号，所以功耗较大。
WIFI生产厂家目前WIFI芯片主流供应商主要有三家，分别为Atheros，Marvell和broadcom，具体介绍如下：(1)Atheros：中文名称为创锐讯通讯技术，Atheros是一家年轻的公司，1999年由斯坦福大学的Teresa Meng博士和斯坦福大学校长，MIPS创始人John Hennessy博士共同在硅谷创办，现已和高通合并。

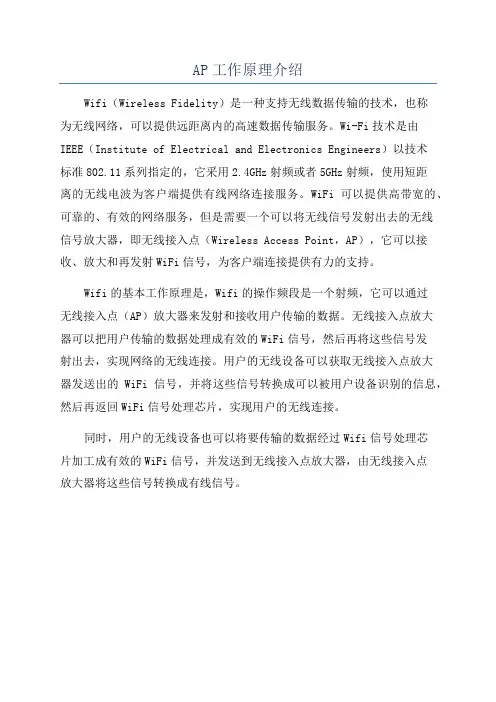

AP工作原理介绍
AP工作原理介绍
Wifi（Wireless Fidelity）是一种支持无线数据传输的技术，也称
为无线网络，可以提供远距离内的高速数据传输服务。
Wi-Fi技术是由IEEE（Institute of Electrical and Electronics Engineers）以技术
标准802.11系列指定的，它采用2.4GHz射频或者5GHz射频，使用短距
离的无线电波为客户端提供有线网络连接服务。
WiFi可以提供高带宽的、可靠的、有效的网络服务，但是需要一个可以将无线信号发射出去的无线
信号放大器，即无线接入点（Wireless Access Point，AP），它可以接收、放大和再发射WiFi信号，为客户端连接提供有力的支持。
Wifi的基本工作原理是，Wifi的操作频段是一个射频，它可以通过
无线接入点（AP）放大器来发射和接收用户传输的数据。
无线接入点放大
器可以把用户传输的数据处理成有效的WiFi信号，然后再将这些信号发
射出去，实现网络的无线连接。
用户的无线设备可以获取无线接入点放大
器发送出的WiFi信号，并将这些信号转换成可以被用户设备识别的信息，然后再返回WiFi信号处理芯片，实现用户的无线连接。
同时，用户的无线设备也可以将要传输的数据经过Wifi信号处理芯
片加工成有效的WiFi信号，并发送到无线接入点放大器，由无线接入点
放大器将这些信号转换成有线信号。
无线覆盖AP设置AP详解及工作原理
无线覆盖AP设置AP详解及工作原理无线覆盖AP（Access Point）是一种无线网络设备，用于创建无线局域网（WLAN）。
它充当无线网络的中心，可以连接多个无线终端设备，如手机、平板电脑和笔记本电脑等。
以下是对无线覆盖AP设置、AP详解以及工作原理的详细介绍。
1.无线覆盖AP设置：-首先，选择一个合适的位置。
AP应该安装在离用户设备较近的位置，以保证无线信号的覆盖范围。
-其次，连接AP到网络。
通过网线连接AP的LAN口到路由器或交换机的一个可用端口。
-然后，进行AP的基本设置。
通过连接到AP的电脑，在浏览器中输入AP的默认IP地址，进入AP的管理界面。
在管理界面中，可以进行WiFi名称、密码等的设置，以及其他高级设置。
-最后，测试和优化。
连接到AP的终端设备，测试WiFi信号的强弱以及覆盖范围，并根据需要调整AP的位置或设置。
2.AP详解：-AP的功能：AP主要负责无线设备的连接和数据传输。
它充当一个无线接入点，将有线网络连接转换为无线信号，使终端设备能够通过WiFi接入互联网。
-AP的特点：AP通常具有可调节的发射功率、信道选择、多个天线以增强信号和覆盖范围。
一些高级AP还支持多种安全功能，如WPA2加密、MAC地址过滤和访客网络等。
-AP的类型：AP的类型包括家庭型AP、企业型AP、户外型AP等，根据使用环境和需要选择适合的类型。
3.AP的工作原理：-AP工作在无线局域网（WLAN）中。
它接收来自无线终端设备的数据，然后将这些数据转发到有线网络。
反过来，它从有线网络接收数据，并将其转发到无线终端设备。
-AP使用WiFi标准协议进行通信。
它以无线邻居设备（如手机、笔记本电脑等）发出的信号为基础，构建一个无线网络，并为终端设备提供接入点。
-AP通过使用无线射频信号与无线终端设备进行通信。
它将数据包转换为无线信号，并将其发送给接收设备。
同时，它也能接收来自无线终端设备的数据，将其转换为有线数据，并发送到有线网络。
wifi无线局域网组建
如何组建wifi 无线局域网就无线局域网本身而言，其组建过程是非常简单的。
当一块无线网卡与无线AP （或是另一块无线网卡）（或是另一块无线网卡）建立连接并实现建立连接并实现数据传输时，一个无线局域网便完成了组建过程。
然而考虑到实际应用方面，数据共享并不是无线局域网的惟一用途，大部分用户（包括企业和家庭）所希望的是一个能够接入Internet 并实现网络资源共享的无线局域网，此时，Internet 的连接方式以及无线局域网的配置则在组网过程中显得尤为重要。
家庭无线局域网的组建，最简单的莫过于两台安装有无线网卡的计算机实施无线互联，其中一台计算机还连接着Internet ，如图1所示。
这样，一个基于Ad-Hoc 结构的无线局域网便完成了组建。
总花费不过几百元（视无线网卡品牌及型号）。
但其缺点也正如上期所提及：范围小、信号差、功能少、使用不方便。
图1 Ad-Hoc 连接方式简单易行连接方式简单易行无线AP 的加入，的加入，则丰富了组网的方式则丰富了组网的方式则丰富了组网的方式（如图（如图2），并在功能及性能上满足了家庭无线组网的各种需求。
并在功能及性能上满足了家庭无线组网的各种需求。
技术的发展，技术的发展，令AP 已不再是单纯的连接“有线”与“无线”的桥梁。
带有各种附加功能的产品层出不穷，带有各种附加功能的产品层出不穷，这就给目前多种多样的家庭宽带这就给目前多种多样的家庭宽带接入方式提供了有力的支持。
下面就从上网类型入手，来看看家庭无线局域网的组网方案。
无线连接可以摆脱线缆的束缚图2 无线连接可以摆脱线缆的束缚普通电话线拨号上网1． 普通电话线拨号上网如果家庭采用的是56K Modem的拨号上网方式，无线局域网的组建必须依靠两台以上装备了无线网卡的计算机才能完成（如图3，因为目前还没有自带普通Modem拨号功能的无线AP产品）。
其中一台计算机充当网关，用来拨号。
其他的计算机则通过接收无线信号来达到“无线”的目的。

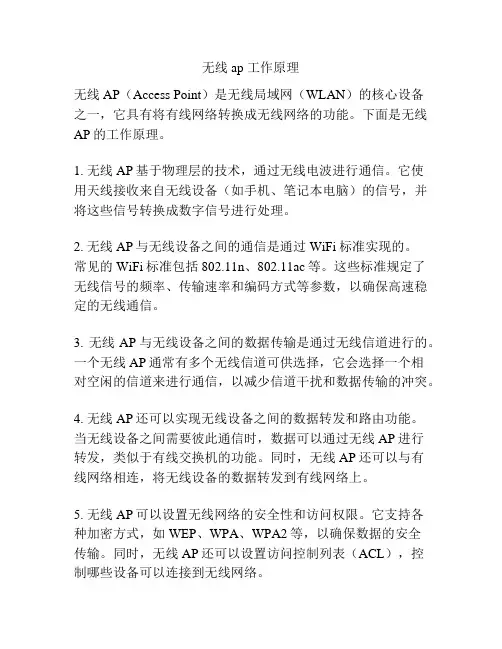

无线ap 工作原理
无线ap 工作原理
无线AP（Access Point）是无线局域网（WLAN）的核心设备
之一，它具有将有线网络转换成无线网络的功能。
下面是无线AP的工作原理。
1. 无线AP基于物理层的技术，通过无线电波进行通信。
它使
用天线接收来自无线设备（如手机、笔记本电脑）的信号，并将这些信号转换成数字信号进行处理。
2. 无线AP与无线设备之间的通信是通过WiFi标准实现的。
常见的WiFi标准包括802.11n、802.11ac等。
这些标准规定了
无线信号的频率、传输速率和编码方式等参数，以确保高速稳定的无线通信。
3. 无线AP与无线设备之间的数据传输是通过无线信道进行的。
一个无线AP通常有多个无线信道可供选择，它会选择一个相
对空闲的信道来进行通信，以减少信道干扰和数据传输的冲突。
4. 无线AP还可以实现无线设备之间的数据转发和路由功能。
当无线设备之间需要彼此通信时，数据可以通过无线AP进行
转发，类似于有线交换机的功能。
同时，无线AP还可以与有
线网络相连，将无线设备的数据转发到有线网络上。
5. 无线AP可以设置无线网络的安全性和访问权限。
它支持各
种加密方式，如WEP、WPA、WPA2等，以确保数据的安全
传输。
同时，无线AP还可以设置访问控制列表（ACL），控
制哪些设备可以连接到无线网络。
总的来说，无线AP通过无线电波将有线网络转换成无线网络，并实现无线设备之间的数据传输和转发，同时确保无线网络的安全性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线AP大概分为两类，一类是胖AP，另一类就是瘦AP了。
胖AP将天线、加密、认证、网管、漫游、安全等置于一身，通常AP都会有单独的网页或者命令行配置页面；用户使用时，无需其他附属设备，采用单独的AP 即可提供无线接入功能，组网相对简单；而瘦AP仅负责无线接入，加密，认证中的部分功能，而射频管理，用户接入，AP控制，漫游控制都在无线控制器上完成；无线控制器AC通过和AP之间建立隧道来控制和管理瘦AP；
目前市场主流的规模化无线组网项目都是基于采用AC无线控制器与瘦AP组合的方式来实现。
因为在规模化的无线组网项目中因为大量AP的采用，必然会有以下挑战。
1.–对大量AP管理、监测及控制所产生的挑战
2.–对大量AP的统一配置及升级
3.-对多个AP之间的无线干扰、信道转换、功率调整等进行集中控制
4.-对AP之间避免干扰、防止入侵、稳定整体性能
5.–对无线局域网的安全要求
以上挑战是采用胖AP组网所难以解决的现实问题，而采用无线控制器AC加瘦AP的组网方式恰恰可以对AP进行集中化完成配置更改、监控和管理，增强对用户和业务的控制–在各种组网模式下完成对AP的统一管理，避免多个AP之间的信道冲突、信息干扰等，从而增加了无线网络的稳定性及可用性。
同时网络组网设计可以更为灵活，并从整体降低了网络故障率。
无线控制器和AP 间采用业界标准的CAPWAP 协议进行通讯，并由此实现对AP 的集中管理和自动配置。
接下来我们先来简单了解一下CAPWAP协议的工作原理。
CAPWAP 协议
CAPWAP 协议：全称为Control And Provisioning of Wireless Access Points Protocol Specification；IETF为了解决隧道协议不兼容问题造成的A厂家的AP和B厂家的AC无法进行互通，在2005年成立了CAPWAP工作组以标准化AP和AC间的隧道协议；作为隧道协议的一个重要设计目标，它希望能够承载多种无线接入技术，如802.11和802.16。
所以工作组协议包括了两部分：CAPWAP协议和无线BINDING协议。
CAPWAP协议（RFC5415，2009年4月发布）作为通用隧道协议，完成了AP发现AC等基本协议功能，和具体的无线接入技术无关。
CAPWAP的模式
CAPWAP协议支持两种模式的操作：Split MAC和Local MAC。
Split MAC：在split MAC模式下，所有二层的无线数据和管理帧都会被CAPWAP协议封装，然后在AC和WTP之间交换。
如下图中所示，从一个Station收到的无线帧，会被直接封装，然后转发给AC。
Local MAC：本地转发模式允许数据帧可以用本地桥或者使用802.3的帧形式用隧道转发。
在这种情况下，二层无线管理帧在WTP本地已经处理，然后转发给AC。
下图显示了本地转发模式，Station传送的无线帧被封装成802.3数据帧，然后转发给AC。
与CAPWAP 协议有关术语介绍
CAPWAP控制信道：一个双向信道，由AC的IP地址，WTP的IP地址，AC控制端口，WTP控制端口，传输层协议（UDP）定义，在这之上可以收发CAPWAP的控制报文；
CAPWAP数据信道：一个双向信道，由AC的IP地址，WTP的IP地址，AC数据端口，WTP数据端口，传输层协议（UDP）定义，在这之上可以收发CAPWAP的数据报文；
Station:一个包含无线接口的设备；
无线终端WTP：物理或者网络实体，包含一个射频天线和无线物理层可以传输和接受STA在无线存取网络的数据；
AP与AC的通信原理（CAPWAP）
CAPWAP作为隧道协议, 运行在UDP协议之上, 分为控制通道和数据通道。
控制通道：
功能：用于配置和收集设备状态信息。
报文格式（私有性）：其协议报文格式由标准定义部分和厂商自定义部分组成。
（所以不同厂商的AC和AP之间的不兼容）
数据通道：
功能：用于承载设备间的数据业务流量。
报文格式：由CAPWAP报头加上承载的数据业务组成。
AP与AC之间通过建立CAPWAP隧道，进行集中管理和数据通信服务，AP与AC之间可跨二、三层网络（NAT）。
AP与AC的通信过程
AP获取IP地址
FIT AP默认是“零”配置，需要通过DHCP方式获取IP地址；
在通过DHCP获取IP地址的过程中，通过DHCP Option获取AC的IP地址；
可以通过DHCP Option 43或者Option 138获取AC的IP地址；
如果AC配置两台冗余模式，DHCP Option中会有两台AC的IP地址，AP会和这两台AC建立CAPWAP隧道；
AP发现AC
AP 获取到AC 的IP 地址后，AP 发送Discovery 报文后CAPWAP 状态机进Discovery 状态；Discovery Request报文采用广播、组播（224.0.1.140）、单播（AC的IP）方式发送；
AP请求加入AC
AP 发出Discovery Request 报文并得到回应，则开始准备加入到该AC；
AP自动升级
Image Data 状态是AC 对AP（WTP）升级的过程，目的是为了AP 的版本可正常；
AC 通过CAPWAP 控制报文下发升级版本给AP，而不是通过CAPWAP 数据报文；
AP配置下发
当AP 比较版本后判定AP 不需要升级，或者当AP 已经升级完毕时，AC 开始下发配置给AP；
AP配置确认
AC 下发配置后还需要确认配置是否在AP 上执行成功；
当AP 进入Run 状态，说明AP 与AC 的控制和数据通道建立已成功，用户可根据需要，对指定的AP 做配置设置，如创建WLAN、设置信道、调整发射功率等等，并可实时监控AP 的运行状态；
通过CAPWAP隧道转发数据
数据隧道可加密，也可以非加密；非加密：无线数据本身通过WEP/WPA等加密过；加密：通过CAPWAP的DTLS隧道承载；
数据转发方式
无线的数据转发方式有两种，一种是本地转发，第二种是集中转发。
本地转发
用户的报文不经过AC，直接在AP侧进行本地转发。
上行报文：AP接收到用户的数据报文之后，直接在本地转发到用户的网关，而不通过CAPWAP隧道送到AC；
下行报文：ISP下行给用户的数据报文先发到用户的网关（交换机等），然后由网关转发给相应AP，最后由AP通过无线通道传送给用户；
集中转发
用户的所有报文需要经过AC进行转发。
上行报文：AP接收到用户的数据报文之后，通过CAPWAP隧道传输到AC，再由AC进行转发；
下行报文：ISP下行给用户的数据报文先发到AC，由AC将报文通过CAPWAP隧道发送到相应的AP，再通过无线发送给用户；
本地转发与集中转发的区别。
