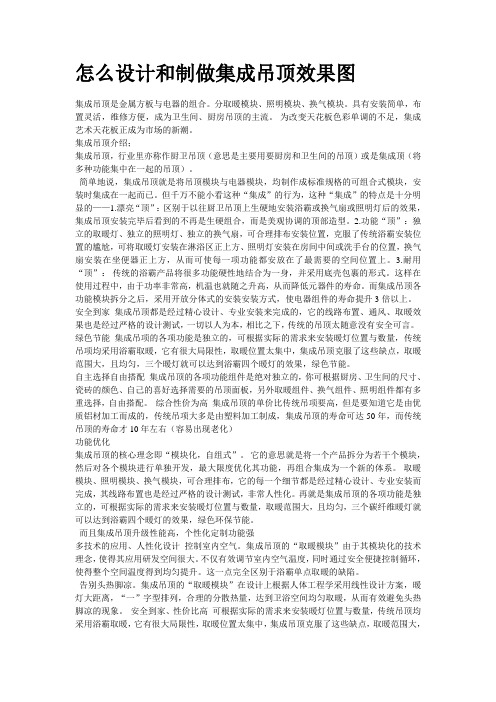

怎么设计和制做集成吊顶效果图集成吊顶是金属方板与电器的组合。
分取暖模块、照明模块、换气模块。
具有安装简单，布置灵活，维修方便，成为卫生间、厨房吊顶的主流。
为改变天花板色彩单调的不足，集成艺术天花板正成为市场的新潮。
集成吊顶介绍；集成吊顶，行业里亦称作厨卫吊顶（意思是主要用要厨房和卫生间的吊顶）或是集成顶（将多种功能集中在一起的吊顶）。
简单地说，集成吊顶就是将吊顶模块与电器模块，均制作成标准规格的可组合式模块，安装时集成在一起而已。
但千万不能小看这种“集成”的行为，这种“集成”的特点是十分明显的——1.漂亮“顶”：区别于以往厨卫吊顶上生硬地安装浴霸或换气扇或照明灯后的效果，集成吊顶安装完毕后看到的不再是生硬组合，而是美观协调的顶部造型。
2.功能“顶”：独立的取暖灯、独立的照明灯、独立的换气扇，可合理排布安装位置，克服了传统浴霸安装位置的尴尬，可将取暖灯安装在淋浴区正上方、照明灯安装在房间中间或洗手台的位置，换气扇安装在坐便器正上方，从而可使每一项功能都安放在了最需要的空间位置上。
3.耐用“顶”：传统的浴霸产品将很多功能硬性地结合为一身，并采用底壳包裹的形式。
这样在使用过程中，由于功率非常高，机温也就随之升高，从而降低元器件的寿命。
而集成吊顶各功能模块拆分之后，采用开放分体式的安装安装方式，使电器组件的寿命提升3倍以上。
安全到家集成吊顶都是经过精心设计、专业安装来完成的，它的线路布置、通风、取暖效果也是经过严格的设计测试，一切以人为本，相比之下，传统的吊顶太随意没有安全可言。
绿色节能集成吊项的各项功能是独立的，可根据实际的需求来安装暖灯位置与数量，传统吊项均采用浴霸取暖，它有很大局限性，取暖位置太集中，集成吊顶克服了这些缺点，取暖范围大，且均匀，三个暖灯就可以达到浴霸四个暖灯的效果，绿色节能。
自主选择自由搭配集成吊顶的各项功能组件是绝对独立的，你可根据厨房、卫生间的尺寸、瓷砖的颜色、自己的喜好选择需要的吊顶面板，另外取暖组件、换气组件、照明组件都有多重选择，自由搭配。
集成吊顶验收标准
一、材料检查
1.集成吊顶材料应符合设计要求，并具有相应的质量证明文件和进场验收记
录。
2.轻钢龙骨、铝板、玻璃等主要材料应符合现行国家相关标准。
3.对于不符合设计和合同要求的材料，应及时进行调整或更换。
二、安装要求
1.吊顶灯具、风口、检修口等设备应按设计要求进行定位和安装，并保持水
平。
2.吊顶灯具的电线应符合国家电气规范，走线应规整清晰，避免交叉混乱。
3.轻钢龙骨、铝合金龙骨等吊顶骨架应按设计要求进行安装，确保平整度和
垂直度。
4.吊顶板材应按设计要求进行安装，接缝应均匀牢固，不得有松动、翘角等
现象。
5.吊顶灯具、风口、检修口等设备与吊顶板材连接处应进行密封处理，确保
严密不漏。
三、平整度检查
1.吊顶表面应平整，无明显的凹凸、波浪等现象。
2.用水平尺或激光水平仪等工具检查吊顶平整度，误差应在允许范围内。
3.对于超出允许范围的平整度问题，应及时进行处理和修复。
四、颜色一致性检查
1.集成吊顶各部分的颜色应与设计要求一致，无明显色差。
2.对于出现色差的部位，应及时进行调整或更换，确保整体颜色一致。
五、功能性检测
1.吊顶灯具应通电测试，功能正常，无闪烁、断路等现象。
2.风口、排风扇等设备应进行试运转，确保运转正常、无噪音。
3.检修口应畅通无阻，方便日后维修和检查。

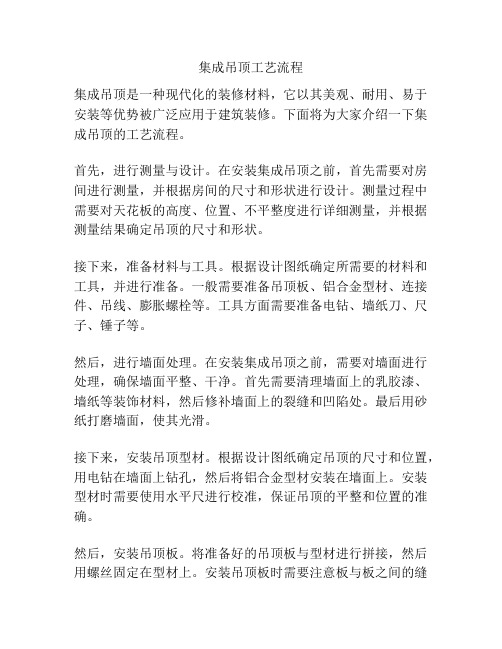

集成吊顶工艺流程集成吊顶是一种现代化的装修材料，它以其美观、耐用、易于安装等优势被广泛应用于建筑装修。
下面将为大家介绍一下集成吊顶的工艺流程。
首先，进行测量与设计。
在安装集成吊顶之前，首先需要对房间进行测量，并根据房间的尺寸和形状进行设计。
测量过程中需要对天花板的高度、位置、不平整度进行详细测量，并根据测量结果确定吊顶的尺寸和形状。
接下来，准备材料与工具。
根据设计图纸确定所需要的材料和工具，并进行准备。
一般需要准备吊顶板、铝合金型材、连接件、吊线、膨胀螺栓等。
工具方面需要准备电钻、墙纸刀、尺子、锤子等。
然后，进行墙面处理。
在安装集成吊顶之前，需要对墙面进行处理，确保墙面平整、干净。
首先需要清理墙面上的乳胶漆、墙纸等装饰材料，然后修补墙面上的裂缝和凹陷处。
最后用砂纸打磨墙面，使其光滑。
接下来，安装吊顶型材。
根据设计图纸确定吊顶的尺寸和位置，用电钻在墙面上钻孔，然后将铝合金型材安装在墙面上。
安装型材时需要使用水平尺进行校准，保证吊顶的平整和位置的准确。
然后，安装吊顶板。
将准备好的吊顶板与型材进行拼接，然后用螺丝固定在型材上。
安装吊顶板时需要注意板与板之间的缝隙要保持一致，安装过程中还需要使用锤子和夹子进行卡固，确保吊顶板的稳固。
最后，进行吊顶的装饰和配饰。
吊顶安装完成后，可以根据需要进行装饰，可以选择各种装饰材料如LED灯带等，增加吊顶的美观效果。
同时还可以安装风管、喷洒装置等配饰，使吊顶更加实用。
综上所述，集成吊顶的工艺流程包括测量与设计、准备材料与工具、墙面处理、安装吊顶型材、安装吊顶板以及吊顶的装饰和配饰。
每个步骤都需要仔细操作，确保吊顶的质量和效果。
同时，安装过程中还需要注意安全，避免发生意外。
希望这篇文章对大家了解集成吊顶的工艺流程有所帮助。

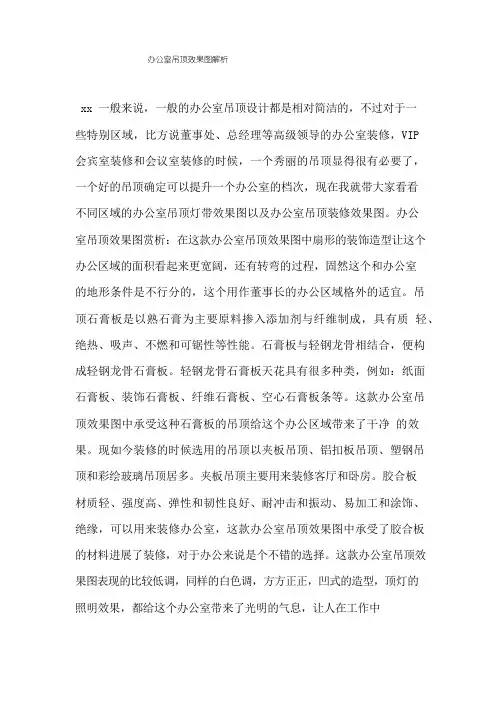

办公室吊顶效果图解析xx 一般来说，一般的办公室吊顶设计都是相对简洁的，不过对于一些特别区域，比方说董事处、总经理等高级领导的办公室装修，VIP会宾室装修和会议室装修的时候，一个秀丽的吊顶显得很有必要了，一个好的吊顶确定可以提升一个办公室的档次，现在我就带大家看看不同区域的办公室吊顶灯带效果图以及办公室吊顶装修效果图。
办公室吊顶效果图赏析：在这款办公室吊顶效果图中扇形的装饰造型让这个办公区域的面积看起来更宽阔，还有转弯的过程，固然这个和办公室的地形条件是不行分的，这个用作董事长的办公区域格外的适宜。
吊顶石膏板是以熟石膏为主要原料掺入添加剂与纤维制成，具有质轻、绝热、吸声、不燃和可锯性等性能。
石膏板与轻钢龙骨相结合，便构成轻钢龙骨石膏板。
轻钢龙骨石膏板天花具有很多种类，例如：纸面石膏板、装饰石膏板、纤维石膏板、空心石膏板条等。
这款办公室吊顶效果图中承受这种石膏板的吊顶给这个办公区域带来了干净的效果。
现如今装修的时候选用的吊顶以夹板吊顶、铝扣板吊顶、塑钢吊顶和彩绘玻璃吊顶居多。
夹板吊顶主要用来装修客厅和卧房。
胶合板材质轻、强度高、弹性和韧性良好、耐冲击和振动、易加工和涂饰、绝缘，可以用来装修办公室，这款办公室吊顶效果图中承受了胶合板的材料进展了装修，对于办公来说是个不错的选择。
这款办公室吊顶效果图表现的比较低调，同样的白色调，方方正正，凹式的造型，顶灯的照明效果，都给这个办公室带来了光明的气息，让人在工作中有一个开朗的心情，同时也看得来出来办公仆人是属于那种低调和正直类型的人。
集成吊顶的装饰和水晶吊灯的使用给这个办公室带来了贵重的气息，这种华美的吊顶适合董事长和会客区的装饰，不仅能提升个人的身份也能打造自己公司的形象，其中灯带的使用给室内增加了温和的颜色。
最终这款的吊顶灯带效果图是不是带给你一个视觉的冲击呢，并不是说灯带只能在居室内使用，在这个严峻的工作场所，使用灯带会给人一种易亲近的气氛，让我们在严谨的工作中也可以不用表现的那么严峻，我给大家介绍的这几种办公室吊顶装修效果图如何呢?xx 一般来说，一般的办公室吊顶设计都是相对简洁的，不过对于一些特别区域，比方说董事处、总经理等高级领导的办公室装修，V IP 会宾室装修和会议室装修的时候，一个秀丽的吊顶显得很有必要了，一个好的吊顶确定可以提升一个办公室的档次，现在我就带大家看看不同区域的办公室吊顶灯带效果图以及办公室吊顶装修效果图。
简述集成吊顶的优点与安装流程集成吊顶可真是个好东西呢，今天就来给大家唠唠它的优点和安装流程。
一、集成吊顶的优点。
1. 美观大方。
集成吊顶的款式那叫一个多啊。
有简约现代风的，就那种线条简洁，颜色单一但是特别大气的，往家里一装，瞬间感觉整个屋子的格调都上去了。
还有那种欧式风格的，花纹精致得很，就像把欧洲宫廷里的天花板搬到自己家一样，超级华丽。
不管你家是啥装修风格，总能找到一款适合的集成吊顶。
而且它的颜色也不容易褪色，就像个不老的美人一样，一直漂漂亮亮的。
2. 功能强大。
它可不仅仅是长得好看哦。
集成吊顶一般都带有照明功能，那些灯的光线可柔和了，不像有些老式的灯，刺得人眼睛疼。
还有换气功能呢，家里要是有啥异味，比如说做饭的油烟味或者卫生间的那种怪味，它就能很快地把这些味道排出去，让空气保持清新。
取暖功能也超棒，冬天的时候，在卫生间里装上带取暖功能的集成吊顶，一进去就暖烘烘的，就像被温暖的阳光包围着一样，再也不用担心洗澡会冻得哆哆嗦嗦啦。
3. 安装方便。
相比传统的吊顶，集成吊顶安装起来那是相当省事。
它都是一块块的小板子拼接起来的，就像搭积木一样简单。
不需要像传统吊顶那样又是刮腻子又是做造型的，费时又费力。
而且如果哪一块板子坏了，换起来也很容易，不用大动干戈地把整个吊顶都拆了。
4. 质量可靠。
集成吊顶的材料都是经过精心挑选的，质量杠杠的。
它很耐用，不容易变形，也不容易损坏。
不像一些便宜的吊顶材料，用不了多久就开始出问题，不是这儿裂了就是那儿掉漆了。
集成吊顶就像一个忠实的伙伴，能陪伴你家好多年呢。
5. 环保健康。
现在大家都很注重环保，集成吊顶在这方面也做得很好。
它的材料都是环保型的，不会释放那些有害的气体，对家人的健康没有危害。
特别是家里有老人和小孩的，选择集成吊顶就更放心啦。
二、集成吊顶的安装流程。
1. 准备工作。
在安装集成吊顶之前啊，得先把屋顶打扫干净，不能有灰尘和杂物。
然后要确定好各种电器的位置，像灯啊、换气扇啊、取暖器之类的。

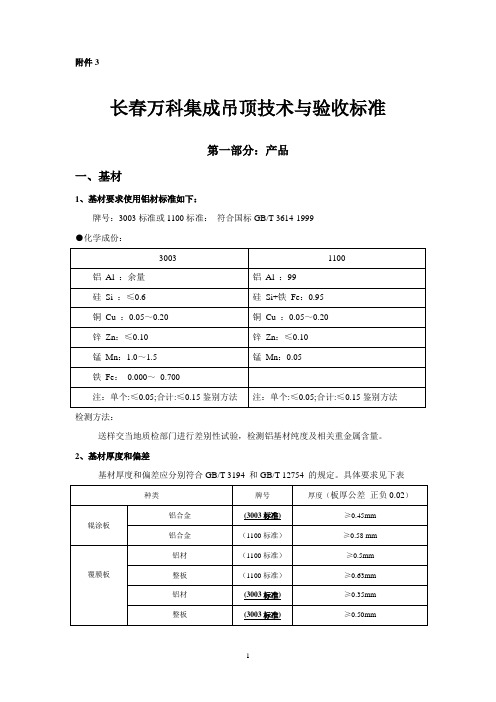

附件3长春万科集成吊顶技术与验收标准第一部分：产品一、基材1、基材要求使用铝材标准如下：牌号：3003标准或1100标准：符合国标GB/T 3614-1999●化学成份：检测方法：送样交当地质检部门进行差别性试验，检测铝基材纯度及相关重金属含量。
2、基材厚度和偏差基材厚度和偏差应分别符合GB/T 3194 和GB/T 12754 的规定。
具体要求见下表检测方法：用最小分度值为0.001mm的厚度测量器具测量从试样上取下的试件的厚度（不应包含涂层厚度但是钢基材包括镀层厚度）。
测量应在足够多的地方进行，但在每件试样上至少要测量四角和中心5个位置，注意测量值中应去除涂层的厚度。
以全部测量值的最小值和算术平均值作为试验结果。
铝制天花板QB1561-92《金属吊顶》行业标准3、外观3.1标志应清晰、牢固；外观应光洁、平整、图案清晰、色泽基本一致，无明显擦伤和毛刺，表面不得有明显压痕、印痕和凹凸等痕迹。
色差不明显，仲裁时用仪器测量：△E≤1.5NBS。
3.2涂层不得有露底及明显流挂、气泡、橘皮等缺陷，不得有漏涂或者穿透涂层厚度的损伤。
3.3腹膜表面不得有针孔、鱼眼、鼓泡、折痕、杂质印、气泡、毛刺、水纹、分层、剥离、面膜皱褶和面膜划伤等，花纹应无差异。
3.4阳极氧化层不允许有电灼伤，氧化脱落等影响使用的的缺陷。
3.5产品表面不应有对用户造成危险的粗糙和锐利的尖角，棱边。
4、规格尺寸及偏差4.1成型模块长度与宽度尺寸偏差为±0.2 MM；4.2成型模块棱边应平直，最大弯曲应≤1.8 MM；4.3异形吊顶规格尺寸由双方根据设计需求设定。
5、模板外观质量特征二、覆膜板要求使基材为3003或1100牌号铝材，腹膜要求高品质亚光腹膜。
1、覆膜板厚度要求：2、覆膜板技术指标：三、辊涂板（洋浦项目采用辊涂拉丝板）1、辊涂板技术指标应符合下表的规定：四、阳极氧化板(功能模块基材)1、基材：采用进口铝镁合金板或进口高纯度铝合金板为基材。
精装修吊顶质量通病照⽚案例（经典照⽚案例）v1.0 可编辑可修改ZT-吊顶⼯程-01 张亚涛（）李晓宇/⽑建明/周国清通病现象：吊顶造型转⾓位置未做龙⾻加固，易开裂。
原因分析：1、交底未做到⼈⼈交底。
2、现场检查未做到及时。
3、安装公司进⾏破坏。
解决办法（预防措施）：1、⾸先在转⾓龙⾻下⼝增加边龙⾃制条转⾓；转⾓上⼝增加50付龙⾻斜撑；第⼀层板转⾓使⽤L 形9厘板或镀锌⽩铁⽪。
拐⾓尽量加长，但不⼩于30cm2、在直边或转⾓处增加废龙⾻使墙及吊顶龙⾻连接成整体。
3、管理⼈员跟进，制作交底检查表，每个部位每道⼯序全部检查到位。
4、利⽤副龙的余料集中对每个转⾓做加固（做⼆道）；在转⾓两侧300mm 内，各加⼀根吊筋，增加结构稳定性；造型在吊起时应注意使其四⾓受⼒均匀,并控制在同⼀⽔平⾯上；转⾓处龙⾻加固要到位或转⾓龙⾻可以不断开。
双层板⼯⼈通常都会认为不可能产⽣裂缝，以为只要上下板缝不在⼀起就不会裂缝，放松了对细节的控制，要是第⼆层板刷⽩胶的话会好⼀点。
问题图⽚：下⼝⾃制加固⽚正确施⼯，但转⾓加固50付龙⾻未加，与墙体连接废龙⾻未增加。
正确图⽚：CAD 图纸:剖⾯图v1.0 可编辑可修改平⾯图ZT-吊顶⼯程-02孔建林（）吊顶吊筋采⽤弯曲丝杆固定连接会造成质量问题。
原因分析：1.项⽬部没有按照施⼯规范对施⼯班组进⾏技术交底；2. 采⽤弯曲丝杆固定连接,不符合施⼯规范要求；3.管理⼈员对施⼯规范要求掌握不够,检查不到位；解决办法（预防措施）：1.管理⼈员要加强施⼯规范的培训，掌握施⼯规范，保证施⼯质量；2.要对施⼯班组进⾏严格的技术交底；3.吊顶采⽤的丝杆要垂直，不能弯曲；问题图⽚：正确图⽚：ZT-吊顶⼯程-03夏策峰（）通病现象：轻钢龙⾻吊顶主龙⼤吊与付龙挂钩未正反安装，封板后因⽯膏板⾃重易导致龙⾻受⼒不平衡，影响吊顶平整度。
原因分析：1、⼯⼈流动性较强，新进⼈员对施⼯规范了解不深，未培训就上岗；2、对班组的技术交底未做到全员交底，只流⾏于形式与班组长签字；解决办法（预防措施）：1、班组⼈员要组织先培训，合格后再上岗；2、做好前期策划⼯作，对班组进⾏全员技术交底（做提前房做实物交底）；3、轻钢龙⾻吊顶主龙⼤吊与付龙挂钩（⼆正⼀反）都必须正反扣安装。
室内吊顶施工技巧与验收标准室内吊顶是室内装饰的一个重要环节，它不仅能美化室内空间，还能隐藏各种管线和构件。
在施工过程中，正确的施工技巧和严格的验收标准对于确保吊顶施工质量至关重要。
本文将介绍室内吊顶施工技巧和验收标准，以帮助读者了解这一领域。
一、施工技巧1.设计与规划在进行室内吊顶施工前，需要进行设计与规划。
首先，根据居住者的需求和室内结构状况确定吊顶的形式和材料。
其次，制定详细的施工方案，包括材料清单、施工步骤和工期计划等。
设计与规划是施工的基础，必须仔细完成，避免后期出现问题。
2.合理选择材料选择适合的吊顶材料对于施工的质量和效果至关重要。
常见的吊顶材料包括石膏板、PVC板、木材等。
在选择材料时，需要考虑吊顶的使用环境、造价、安装难易度等因素。
同时，需要确保所选材料的质量和环保性能，以保证室内空气的健康。
3.合理安装吊顶构件吊顶构件是支撑吊顶的重要组成部分，合理安装吊顶构件可以保证吊顶的稳固性和平整度。
在施工过程中，需要严格按照设计方案进行安装，确保吊顶构件与建筑结构紧密连接，避免出现安全隐患和变形问题。
4.仔细施工细节在吊顶施工中，细节决定质量。
施工人员需要仔细处理各个节点和连接部位，确保吊顶的整体效果和美观度。
同时，要注意施工工艺，采取适当的防水、防火和隔音措施，增加吊顶的功能性。
5.使用合适的工具和设备吊顶施工需要使用各种工具和设备，如电钻、切割机、水平仪等。
使用合适的工具和设备可以提高施工效率和质量。
施工人员需要了解和熟悉各种工具的使用方法，做到安全操作。
二、验收标准1.平整度吊顶的平整度是衡量吊顶质量的重要标准之一。
验收时，可以使用水平仪进行检测。
吊顶的平整度应符合相关标准，如平整度偏差不大于2mm/m。
如果吊顶存在明显的凹凸或不平整情况，应要求施工方进行整改。
2.外观质量吊顶的外观质量直接影响室内装饰的美观度。
验收时，需要检查吊顶面板的表面质量、色彩均匀性和安装拼接是否牢固。
如果发现吊顶面板存在破损、色差或松动的情况，应要求进行更换或修复。
集成墙板吊顶安装方法以及注意事项-CAL-FENGHAI.-(YICAI)-Company One1（1）按形状分：平缝板、V缝板和造型板。
（2）按标准分：300mm宽板材和600mm宽板材和及其他定制标准。
（3）按外表处理工艺分：高温覆膜和外表涂滚两种。
线条（1）按风格分：欧式风格、美式风格和中式风格。
（2）按用处分：地脚线、框线、饰线、群线、腰线、收口线、门套线和顶角线等。
4.电器模块的挑选，挑选集成电器模块可依照了不同功用区域的需求与自己的喜欢而定，通常情况下能够装饰资料商场里挑选配套的。
其吊顶专用电器模块包括照明模块、换气吹风模块、取暖模块(浴霸)、风暖模块还有碳纤维等等。
5.清洁现场，集成墙面装置前要先清理洁净现场修建垃圾，发明杰出安全施工环境；墙面有必要确保平坦，关于凹凸部位有必要添补或铲平坦。
二、吊顶的安装办法集成墙板安装四个原则：先顶后墙，先板后线，自下而上，从外往里。
1.假如是墙体安装集成墙面则无需装置龙骨；假如是天花吊顶则需求安装龙骨。
按方位安装镀锌龙骨，膨胀螺栓固定；镀锌龙骨装置平坦与垂直度答应偏差控制在±以内。
（1）先断定好装置天花的当地，拉好水平线，吊好轻钢龙骨;（2）将专用三角卡码扣入三角龙骨，按所装置方板标准间格卡上；（3）龙骨装置好后，就能够直接将铝扣板吊顶压入三角骨缝中就完结吊顶的装置。
在装置铝扣板时，要特点留意扣板折边带有小坑的方向要刺进三角骨缝中，不带坑方向折边，稍稍加压，便可到达紧凑无缝的作用。
2.集成墙面装置，按规划图纸及墙面实践尺度裁切集成墙面，应留意图画拼接缝对齐，依据水平控制线从下而上装置集成墙面，与龙骨固定可采取自攻螺丝或拉铆钉方式，不得遗漏。
3.线条的装置（1）按图纸装置要求，找到要装置线条的当地，然后再断定该用什么样的线条及色彩。
（2）在装置线条时，需求对接拼缝处，缝隙一概45°切角，拼接时要确保平滑上下左右对齐。
（3）上墙时要看对角的平行度，缝隙太小在无问题时可用蚊钉、结构胶直接装置（注：直接用枪打时，打钉子的方位尽量在不显眼的当地）。
