工厂变配电技术与电气控制技术工厂变配电技术与电气控制技术是现代工业生产中不可或缺的一部分，它们具有极为重要的作用。
在这篇文章中，我将从以下几个方面来讨论这两个技术的意义、应用和未来发展。
一、工厂变配电技术的意义与应用工厂变配电技术主要是指用于向工业设备提供正确电压、电流和频率的技术，它发挥了重要的作用。
具体而言，工厂变配电技术的应用可以从以下几个方面来理解：1. 保障工业生产的安全随着社会的不断发展和改革开放的不断深入，生产企业和设备的数量不断增加，各种变压器和电缆等设备的使用也日益频繁。
因此，将适当的电力负荷分配在一个基本的电气系统上，以确保设备的安全、连续和可靠运行是非常必要的。
2. 提高工业生产的效率合理的分配电力是实现工业生产的高效的必要条件之一，如果电力分配不合理，设备的运行负荷不稳定，势必影响设备的工作效率，从而对工业生产有很大的影响。
3. 减少能源浪费在现代社会中，能耗减排已成为行业趋势。
能源的有效利用是工业生产的重要方面，而工厂变配电技术的应用可以有效地减少能源浪费。
由于能源成本日益增加，这使得对于电力分配系统的节能与优化越来越重要。
二、电气控制技术的意义与应用电气控制技术是通过电气信号、机械传动和电磁执行元件等来控制、调节或是保护机器设备的技术。
1. 可以实现设备自动化控制随着现代工业生产的不断发展，设备自动化控制已经成为趋势。
电气控制技术的应用可以使工业生产实现自动化，实现减少人工干预、减少产生劳动力成本等目的。
2. 可以增大设备的生产能力通过电气控制技术的应用，我们可以实现设备的更加智能化和准确化。
利用电气自动化技术，我们可以更加精准地控制设备的运转，提升设备的生产能力。
3. 可以实现设备的远程控制随着网络技术的不断发展，远程控制也成为了电气控制技术的一个重要应用方向。
通过网络，我们可以实现对设备的实时监控，及时地调整设备的工作状态，达到更好的效果。
三、工厂变配电技术与电气控制技术的未来发展预计未来五年内，随着工业自动化的不断发展，工厂变配电技术和电气控制技术的市场将有更大的增长。
工厂电气控制技术复习题（一）一、填空题1．熔断器在低压电路中起短路保护和过载保护作用。
2．电磁机构由线圈、铁心和衔铁组成。
3．降压启动是指利用某些设备或者采用电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，从而减少起动电流。
4．交流电磁机构的线圈通电后，衔铁尚未动作时的励磁电流为吸合后的额定电流5~6倍，所以交流电磁机构不适合用于可靠性要求高与操作频繁的场合。
5．绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。
6．PLC内部等效继电器的符号约定：○表示线圈、≠表示常闭触点、‖表示常开触点。
7．0~T199是100ms定时器、T200~T245是10ms定时器。
8．STL指令称为步进接点指令。
其功能是将步进接点接到左母线。
STL指令的操作元件是状态继电器S。
二、判断题1．直接启动所用设备少，线路简单，维修量较少，故电动机一般都采用直接启动。
（×）2．接触器可以频繁地接通和切断交直流主电路和控制电路，并能实现远距离控制。
（√）3．M7120磨床电磁吸盘电流过小时，电动机M1、M3停止旋转。
（√）4．直流电弧比交流电弧更容易熄灭。
（×）5．热继电器适用所有电动机的过载保护。
（×）6．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。
（√）7．不具有掉电保护功能的计数器，掉电后当前触点不能自动复位，需要使用RST指令使触点复位。
（√）8．PLC输出继电器的外部输出触点只有常开触点。
（√）9．步进接点既有常开触点又有常闭触点。
（×）10．PLF是上升沿脉冲微分指令。
（×）三、选择题1．单台三相交流电动机（或设备）的三根引出线，按相序依次编号为（A）A、U、V、WB、L1、L2、L3C、U11、V11、W112．桥式起重机电动机的过载保护均由（B ）来实现。
A、熔断器B、过流继电器C、热继电器3．只有当Z3040摇臂钻床的摇臂完全松开后，活塞杆通过弹簧片才会压下位置开关（B ），使摇臂上升或下降。
电气控制技术在工业生产中的应用
电气控制技术是一种用来控制和监测机器和电机运行状态的技术。
它可以实现工厂自动化，实现产品的高精度和高效率。
它在生产过程
中能够比较异形参数来控制和监测机器的工作状态，可以更好的满足
生产的需求。
电气控制技术通常应用在仪表控制系统、物联网、网络
安全等等领域。
电气控制技术在工业生产中最重要的应用是自动控制和参数检测。
它能够根据实际工作情况和设定的参数自动控制设备的运行，能够更
快捷且精准地完成任务，特别是随着科技发展，智能设备越来越常见，需要通过控制系统控制设备的行为。
此外，电气控制技术也可以用来实现实时监测和检测。
它可以不
断检测机器的工作状态，当有参数超出范围时，可以及时报警，避免
生产所带来的损失，大大提高了生产的效率。
电气控制技术的应用已经深刻影响了我们的工业生产，不但可以
提高效率，准确控制产品质量，更可以保障环境免受工业污染，为社
会发展和经济发展做出积极的贡献。
第一章继电接触逻辑控制基础习题参考答案一、何谓电磁式电器的吸力特性与反力特性？为什么两者配合应尽量靠近？解：与气隙δ（衔铁与静铁心之间空气间吸力特性是指电磁机构在吸动过程中，电磁吸力Fat隙）的变化关系曲线。
反力特性是指电磁机构在吸动过程中，反作用力（包括弹簧力、衔铁自身重力、摩擦阻力）Fr与气隙δ的变化关系曲线。
为了使电磁机构能正常工作，其吸力特性与反力特性配合必须得当。
在吸合过程中，其吸力特性位于反力特性上方，保证可靠吸合；若衔铁不能吸合，或衔铁频繁动作，除了设备无法正常工作外，交流电磁线圈很可能因电流过大而烧毁。
在释放过程中，吸力特性位于反力特性下方。
保证可靠释放。
二、单相交流电磁铁短路环断裂或脱落后，工作中会出现什么故障？为什么？解：电磁铁的吸引线圈通电时，会出现衔铁发出振动或较大的噪声。
这时因为，当流过吸引线圈的单相交流电流减小时，会使吸力下降，当吸力小于反力时，衔铁与静铁心释放。
当流过吸引线圈的单相交流电流增大时，会使吸力上升，当吸力大于反力时，衔铁与静铁心吸合。
如此周而复始引起振动或较大的噪声。
三、触头设计成双断口桥式结构的原因是什么？解：触头设计成桥式双断口触点是为了提供灭弧能力。
将电弧分成两段，以提高电弧的起弧电压；同时利用两段电弧的相互排斥的电磁力将电弧向外侧拉长，以增大电弧与冷空气的接触面，迅速散热而灭弧。
见教材第7页的图1-6所示。
四、交流接触器在衔铁吸合前线圈中为什么会产生很大的电流？解：交流接触器的线圈是可等效为一个电感和电阻串联，铁心越大，电感量越大。
则感抗越大。
在吸合前,由于铁心与衔铁不吸合，磁阻很大,电感量就小，阻抗就小，所以电流大。
当铁心和衔铁吸合后，磁阻小，电感量增大，感抗增大，所以电流小。
直流接触器通的是直流电流，电感在直流电流下近似于短路。
线圈的直流电阻很大，电流变化不大。
五、从结构、性能及故障形式等方面说明交流接触器与直流接触器的主要区别是什么？解：结构方面：两者的组成部分一样。

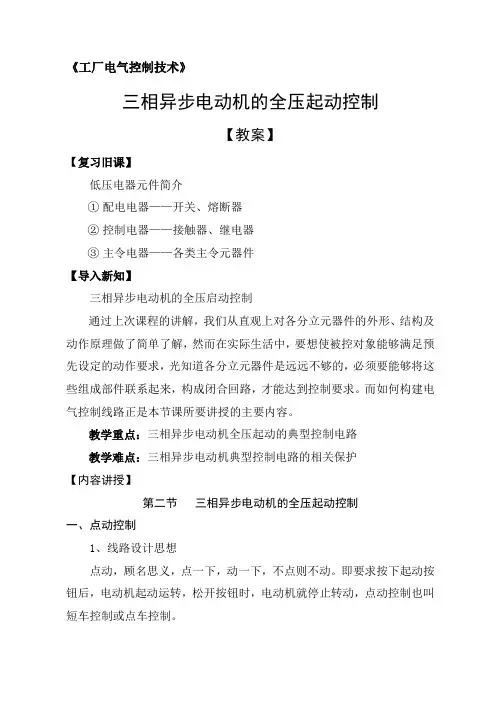

《工厂电气控制技术》三相异步电动机的全压起动控制【教案】【复习旧课】低压电器元件简介①配电电器——开关、熔断器②控制电器——接触器、继电器③主令电器——各类主令元器件【导入新知】三相异步电动机的全压启动控制通过上次课程的讲解，我们从直观上对各分立元器件的外形、结构及动作原理做了简单了解，然而在实际生活中，要想使被控对象能够满足预先设定的动作要求，光知道各分立元器件是远远不够的，必须要能够将这些组成部件联系起来，构成闭合回路，才能达到控制要求。
而如何构建电气控制线路正是本节课所要讲授的主要内容。
教学重点：三相异步电动机全压起动的典型控制电路教学难点：三相异步电动机典型控制电路的相关保护【内容讲授】第二节三相异步电动机的全压起动控制一、点动控制1、线路设计思想点动，顾名思义，点一下，动一下，不点则不动。
即要求按下起动按钮后，电动机起动运转，松开按钮时，电动机就停止转动，点动控制也叫短车控制或点车控制。
2、典型电路设计主电路控制电路图1 三相异步电动机的点动控制电路图3、三相异步电动机点动控制电路的动作流程：◆电机起动：◆电机停车：二、长动控制1、线路设计思想长动，又称连动。
即控制对象能够持续运转，即使松开起动按钮后，吸引线圈通过其辅助触点仍保持继续通电，维持吸合状态。
这个辅助触点常称为自锁触点。
2、典型电路设计主电路控制电路图2 三相异步电动机的长动控制电路图3、点动控制与长动控制的区别：区别主要在于自锁触点的设置。
点动控制电路没有自锁触点，同时点动按钮兼起停止按钮的作用；而长动控制电路，必须设有自锁触点，并另设停止按钮。
三、点动+长动复合控制1、线路设计思想在工程应用中，单一的点动控制电路或长动控制电路使用场合十分受限，实际的控制电路往往要求既能实现点动控制，又能实现连续运行的复合电路。
有鉴于此，在控制电路设计时，要想实现点动+长动复合控制，必须根据点动控制与长动控制线路的区别，着重强调对自锁触点的处理。
