小型病险水库封堵旧放水涵洞的几种设计方案比较

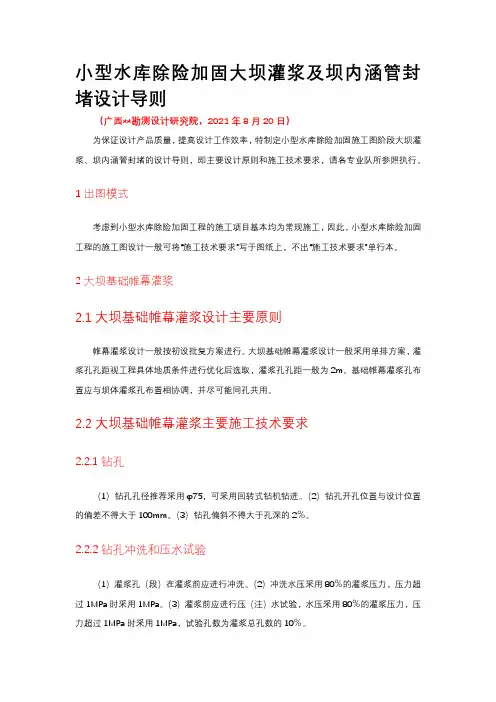

小型水库除险加固大坝灌浆及坝内涵管封堵设计导则（广西**勘测设计研究院，2021年8月20日）为保证设计产品质量，提高设计工作效率，特制定小型水库除险加固施工图阶段大坝灌浆、坝内涵管封堵的设计导则，即主要设计原则和施工技术要求，请各专业队所参照执行。

1出图模式考虑到小型水库除险加固工程的施工项目基本均为常规施工，因此，小型水库除险加固工程的施工图设计一般可将“施工技术要求”写于图纸上，不出“施工技术要求”单行本。

2大坝基础帷幕灌浆2.1大坝基础帷幕灌浆设计主要原则帷幕灌浆设计一般按初设批复方案进行。

大坝基础帷幕灌浆设计一般采用单排方案，灌浆孔孔距视工程具体地质条件进行优化后选取，灌浆孔孔距一般为2m。

基础帷幕灌浆孔布置应与坝体灌浆孔布置相协调，并尽可能同孔共用。

2.2大坝基础帷幕灌浆主要施工技术要求2.2.1钻孔（1）钻孔孔径推荐采用φ75，可采用回转式钻机钻进。

（2）钻孔开孔位置与设计位置的偏差不得大于100mm。

（3）钻孔偏斜不得大于孔深的2％。

2.2.2钻孔冲洗和压水试验（1）灌浆孔（段）在灌浆前应进行冲洗。

（2）冲洗水压采用80％的灌浆压力，压力超过1MPa时采用1MPa。

（3）灌浆前应进行压（注）水试验，水压采用80％的灌浆压力，压力超过1MPa时采用1MPa，试验孔数为灌浆总孔数的10％。

2.2.3灌浆方法和灌浆方式（1）帷幕灌浆宜应在较低库水位下进行。

（2）灌浆材料采用水泥强度等级为42.5MPa 的普通硅酸盐水泥，水泥细度应满足通过80μm方孔筛的筛余量不大于5％。

（3）灌浆孔基岩段长度小于6m时可采用全孔一次灌浆法，大于6m时采用自下而上分段灌浆法，灌浆段长度采用5～6m。

（4）灌浆应按分序加密的原则进行，灌浆按三序进行施工。

2.2.4灌浆压力和浆液变换（1）灌浆压力推荐采用0.2～0.4MPa。

（2）灌浆浆液应由稀到浓逐级变换，浆液水灰比可采用3：1、2：1、1：1、0.8：1、0.6：1、0.5：1等六个比级（重量比），开灌水灰比可采用3：1。

封堵水库穿坝涵管方法范远慈广西荔浦县水电工程管理处, 广西荔浦 5466001 概述中国中小型水库绝大部分建于 20 世纪 50~60 年代, 且多数为土坝, 受当初条件限制, 工程标准普遍偏低, 施工质量差, 水库放水多数是由施工导流管改建而成穿坝涵管, 通常是用石灰砂浆或石灰水泥砂浆砌筑, 因为运行时间长, 缺乏必需管护, 存在设施老化、开裂、管壁严重漏水等问题, 依据水库安全普查结果, 在广西 4326 座水库中, 存在放水涵管严重漏水有 1298 座, 占全区水库总数 30% , 在荔浦县 42 座水库中, 存在放水涵管严重漏水有 23 座, 占荔浦县水库总数 55% , 穿坝涵管是危及水库大坝安全关键隐患之一。

荔浦县自 1995 年起, 前后对 1 座中型水库、 7 座小（ 1 ）型水库、 4 座小（ 2 ）型水库共 12 座水库穿坝涵管实施封堵, 消除了“穿坝涵管”这一大坝安全隐患, 取得了很好效果。

年11 月, 广西水利厅在荔浦县召开全区水库除险加固工程现场会, 荔浦县水库除险加固——封堵穿坝放水涵管做法, 得到广西水利厅领导及各地、市、县与会代表、教授肯定。

2 封堵方法2.1 斜墙土坝或均质土坝封堵方法在坝前坡沿老涵管开挖至基岩、浇筑砼堵头和砼截水环、回填纯黄粘土, 采取截断渗流通道方法封堵穿坝老涵管, 其关键工序以下: ① 在坝前坡开挖截断放水涵管5~ 20m ; ② 对开挖基坑后放水涵管（设砼堵头段）管壁、底板灌水泥浆; ③ 在放水涵管内浇筑 5~ 20m 砼堵头, 再在放水涵管头（基坑下游面）浇筑砼截水环; ④ 对设砼堵头放水涵管段进行回填灌浆; ⑤ 基坑回填纯黄粘土, 并分层扎实; ⑥ 在距坝坡面 0.8~ 1m 处铺复合土工膜布（大江水库、潘厂水库）; ⑦ 回土覆盖及干砌块保护层。

基坑开挖位置和尺寸以确保坝体安全渗径及满足施工作业要求为标准, 最小值土厚度取 1/5~1/4 水头, 但不得小于 3m , 对于小型水库, 基坑开挖长度 5~ 10m , 开挖宽度: 涵管外壁宽 B+ （ 2~3 ）m （即涵管每边开挖宽度 1~ 1.5m ）, 荔浦县大江水库（中型, 设计水头 37m ）基坑开挖底面积: 长×宽= 20 m × 10m 。

以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：涵洞封堵方案# 涵洞封堵方案## 1. 引言涵洞是交通工程中常见的建筑物，用于通过道路或铁路的下方水体，以确保交通的顺利进行。

由于涵洞长期暴露在自然环境中，可能会出现腐蚀、破损等问题，因此需要进行封堵维护。

本文将介绍涵洞封堵方案，包括封堵原因、封堵方法和封堵材料等。

## 2. 封堵原因涵洞封堵主要出于以下几个原因：### 2.1 水流限制随着时间的推移，涵洞内的沉积物会逐渐增加，导致水流受阻。

水流限制会增加洪水发生的风险，影响道路或铁路的通行能力。

因此，封堵涵洞可以有效地恢复水流的通畅。

### 2.2 结构破损长期使用和环境因素的影响可能导致涵洞结构破损。

例如，混凝土表面剥落、裂缝、钢筋锈蚀等问题都可能出现。

这些破损将影响涵洞的强度和稳定性，需要进行修复和封堵。

### 2.3 维护和保养涵洞是交通基础设施的重要组成部分，需要定期进行维护和保养。

封堵涵洞可以为施工人员提供一个安全的工作环境，同时也有利于延长涵洞的使用寿命。

## 3. 封堵方法涵洞封堵的方法多种多样，根据涵洞的具体情况选择适合的封堵方法非常重要。

以下是几种常见的封堵方法：### 3.1 砼封堵砼封堵是一种常用的涵洞封堵方法。

首先需要对涵洞破损的区域进行清理和修复，然后使用适当的封堵材料，如砼来填充破损部分。

砼封堵具有结构强度高、耐久性好的特点，适用于较大的涵洞。

### 3.2 疏浚封堵对于水流限制导致的涵洞封堵问题，可以采用疏浚封堵的方法。

这种方法通过清理涵洞内的沉积物，恢复水流的畅通。

疏浚封堵需要使用专业的疏浚设备，如挖掘机、抽水泵等。

### 3.3 钢桩封堵对于较大的涵洞或结构破坏严重的情况，钢桩封堵是一种有效的方法。

这种方法通过在涵洞内安装钢桩来增强涵洞的承载能力。

钢桩封堵需要进行详细的结构设计和施工计划，以确保封堵效果。

### 3.4 聚氨酯封堵对于破损较小的涵洞，可以选择聚氨酯封堵。

细数小型病险水库的四种除险加固技术1.防洪安全加固防洪安全加固原则是增大水库的泄洪能力，提高建筑物的抗洪能力。

针对我国小型水库特点，可采取以下加固措施：①大坝加高。

当坝顶实际高程稍低于计算高程时，可结合坝顶路面改造，上游侧增设高度小于1.2m的混凝土防浪墙；当大坝欠高不大，经坝体安全论证，可选择坝顶戴帽加高，一般坝顶戴帽加高控制在2～3m以内；当坝顶实际高程远低于计算高程时，可采取坝坡培厚加高。

②提高溢洪道泄洪能力。

结合工程实际情况，采取加大过流断面、重建溢洪道等措施。

③大坝加高与提高溢洪道泄洪能力相结合。

培厚加高可选择在大坝上游或下游实施，当大坝上游坝坡抗滑稳定不满足规范要求、下地形条件不允许、库水位较低时，可选择上游培厚加高；当大坝下游坝坡抗滑稳定不满足规范要求、下游地形条件允许、库水位较高时，可选择下游培厚加高；当库水位可降低、坝体存在渗漏问题时，可选择上游黏土斜墙培厚加高坝体。

2.渗流安全加固小型病险水库渗流问题主要表现在土石坝坝体与坝基渗漏，针对该类问题，通常采取“上堵下排”加固措施。

3.结构安全加固（1）土石坝结构安全加固为了解决土石坝坝坡、坝顶和坝体结构的安全隐患，可采取以下加固措施：①针对坝体裂缝和坝体沉陷问题，可采取黏土充填灌浆处理。

②针对坝坡抗滑稳定不满足规范要求问题，可采取帮坡、干砌石固脚等加固措施。

③由于小型水库缺少日常维护管理，上下游护坡普遍存在破损缺失情况，有些水库甚至未采取任何坡面保护措施。

为了有效保护坝体安全，对小型水库土石坝坝坡进行护坡改造非常重要，上游面可选用混凝土预制块护坡、现浇混凝土护坡或块石护坡，下游面可选用草皮护坡、格构草皮护坡、块石护坡或混凝土预制块护坡等，护坡形式应根据工程重要性合理选用。

④绝大多数小型水库坝顶为泥结石路面，路面宽度较窄，为了满足日常运行管理要求，可将坝顶适当加宽，以满足交通要求即可；路面建议优先采用混凝土路面，厚度可为10～375px，可防止坝顶水流下渗，改善坝顶形象，并且有利于防汛交通。

放⽔涵洞放⽔涵洞(管)的修复⼩型⽔库的放⽔涵洞(管)⼤都为坝下埋管。

常因涵洞(管)发⽣裂缝渗漏, 使涵洞出⼝处周围出现渗⽔, 处理的⽅法有：1. 局部堵漏。

对混凝⼟涵管管壁局部渗漏清⽔, 可采⽤局部堵漏法处理：将涵管有漏⽔砂眼处凿开后, ⽤玻璃纤维或⽯棉绳堵塞, 表⾯再抹以⽔泥砂浆或环氧浆。

对于浆砌涵, 灰浆脱落或裂缝漏⽔的, 将砌缝或裂缝洗涤⼲净后,⽤玻璃纤维堵塞漏缝, ⽤掺有⽔玻璃的快速⽔泥砂浆勾缝。

2. 环氧树脂补强防渗。

对涵洞洞壁和隧洞衬砌产⽣⼀般裂缝漏⽔, 可采⽤环氧树脂补强防渗。

施⼯时, 将裂缝部位⽔泥砂浆凿出, ⽤钢丝刷将碎⽚、砂粒清除洗净、烘⼲，然后在表⾯涂抹⼀薄层环氧基液, 最后⽤环氧砂浆填补好, 并⽤烧热的泥⼑压实抹平。

3. 灌浆处理。

对质量较差、漏⽔严重的涵洞洞壁和隧洞衬砌, 以及涵洞外壁与⼟坝坝体接触不好, 填⼟不实,或防渗垫层不密实等引起的纵向渗漏, 均可采取灌浆⽅法处理。

灌浆可分别在洞内或坝上进⾏。

灌浆材料⼀般为⽔泥浆, 输⽔涵洞外壁渗⽔可灌泥浆或粘⼟⽔泥浆。

⼤型输⽔建筑要求较⾼的也可⽤环氧⽔泥浆。

4. 衬砌加固。

对涵管质量差，洞壁单薄, 漏⽔严重, 或发⽣断裂的可以采⽤衬砌加固。

衬砌加固有内衬和套管两种。

内衬是涵管内壁衬砌⼀层浆砌块⽯或预制混凝⼟。

套管法是将预制的钢筋混凝⼟管或钢丝⽹⽔泥管⼀节节地套在原涵管之中, 然后在新旧涵管之间填充⽔泥砂浆或预埋⾻料灌浆。

衬砌或套管后，过⽔段⾯及通过流量均相应减⼩。

5. 地基加固。

对因地基不均匀沉陷⽽导致涵管断裂的, 采⽤加固地基并进⾏管⾝结构补强处理漏⽔。

如断裂部位在涵管进、出⼝附近，可直接挖出坝体松软地基部分, ⽤三合⼟分层填筑夯实, 如涵管断裂部位在中段或坝⾝较⾼开挖困难处, 可在管内钻孔进⾏基础固结灌浆, 或在洞内开挖基础换⼟回填。

6. 加做截流墙。

涵管因未做截⽔环引起的渗漏, 可在坝体迎⽔坡开挖⼀段, 加做⼏道截流墙, 再回填夯实。

涵洞病害处置施工方案涵洞是道路上的重要交通构筑物，它承载着交通运输的重任。

但是，长期使用导致的老化、自然灾害等原因都会使涵洞出现病害，严重影响着交通运输的安全和通畅。

本文将介绍如何有效地处理涵洞病害。

病害的分类涵洞病害一般分为以下几类：1.渗漏病害：涵洞渗漏是指在涵洞内部出现漏水现象。

渗漏可能是由于涵洞的构造缺陷、施工不当等原因造成的。

2.崩落病害：涵洞崩落是指涵洞结构失效导致的洞体在一定程度上坍塌，或者是洞体局部冲刷等现象。

3.开裂病害：涵洞开裂是指涵洞内的墙体或顶板出现裂缝，严重影响涵洞的强度和稳定性。

4.腐蚀病害：涵洞结构材料可能遭受化学等腐蚀作用，使其产生明显的表面锈蚀、腐蚀等现象。

病害的处置针对不同种类的涵洞病害，还需要采用不同的处置方式。

渗漏病害治理涵洞渗漏的施工方案有：1.锤击止水：在漏点位置，采用小型手持钻机，对渗漏点进行处理，并用特制止水锤敲击特定区域使其达到止水目的。

2.显微注浆：在涵洞表面，找出泥深5毫米左右的密实处，才能够施行显微注浆。

钻孔深度为90度孔口倾斜60毫米左右，注浆按一定流道施行。

3.低压注水：在涵洞表面，利用低压注浆阀门，使水泥砂浆在漏点处慢慢渗透，形成一层半固态结构，达到闭合渗漏目的。

崩落病害治理涵洞崩落的施工方案有：1.混凝土补强：对严重崩落点进行挖掉松散地层，清理裂隙和空腔，再混合水泥、沙子、石子按比例制成砼块，将混凝土砼块按层置放，再采用一种专用塑料支承，加固整个结构。

2.外加拉杆加固：在涵洞内受力较为集中位置安装拉杆进行加固，保证涵洞能够承受较大的荷载，恢复其正常使用功能。

开裂病害治理涵洞开裂的施工方案有：1.声波充填：在涵洞墙面清理后对裂缝进行粘结加固，再使用声波充填机将胶粘液与空气混合喷入裂缝中，达到填补裂缝效果。

2.桥架撑杆加固：在涵洞上部进行加固处理，将桥架撑杆按界面装置的角度设置成功能，增加涵洞的自重并提高其抗震性能。

腐蚀病害治理涵洞腐蚀的施工方案有：1.清除腐蚀部分：将有腐蚀的钢筋进行清除，切除过程中要注意不要损伤正常钢筋的表面；2.表面处理：对切除后的钢筋进行表面混凝土清理，防锈处理，使钢筋表面清晰无锈蚀；3.钢筋补焊：使用焊接方式，将补焊钢筋与原有钢筋焊接在一起；4.再次涂覆环氧防腐漆：使用涂刷、喷涂或浸涂等方式，再次对涵洞进行防腐处置。

水利工程涵洞设计具体方案一、前言随着城市化进程的不断加速，城市交通日益繁忙，需要不断扩充和改善道路交通设施。

而隧道工程作为一种重要的交通工程，其建设已成为改善交通状况的重要措施之一。

本文主要讨论水利工程中的涵洞设计，特别是在山区和丘陵地区的涵洞设计方案。

二、涵洞的作用和分类1. 涵洞的作用涵洞是在水流道中穿设的通洞，主要用于水利工程中的河流、渠道、道路的相交或相通，使水流得以顺利通过。

涵洞的作用主要有以下几点：（1）保持河水的连续性流动，使河流间的交通得以保持；（2）避免河流的截流问题，使水流能够顺利通过；（3）减少土木工程的施工难度和成本，便于工程的施工和维护。

2. 涵洞的分类根据涵洞的用途和结构特点，涵洞可以分为不同的类别。

其中，按照结构形式的不同，可以分为隧洞、竹筒洞、钢线洞、混凝土涵洞、砾石涵洞等；按照用途的不同，可以分为水利涵洞、公路涵洞、铁路涵洞、城市排水涵洞等。

在水利工程中，我们主要讨论水利涵洞的设计和施工。

三、水利涵洞设计原则在水利工程中，涵洞的设计应该遵循以下原则：1. 流量原则：根据水流的大小和流速确定涵洞的尺寸和形状；2. 结构原则：根据工程环境和地质条件确定涵洞的结构形式和材料；3. 安全原则：要保证涵洞的安全运行和稳定性；4. 经济原则：尽量减少涵洞的建设成本和维护费用。

四、涵洞设计的主要步骤和方法1. 涵洞设计的主要步骤（1）水文地质勘测：根据设计要求，对水文地质情况进行详细勘测，包括水文地质调查、地质勘探、水文地质试验、地面水河流情况调查等；（2）确定涵洞的位置和尺寸：根据水文地质调查结果，确定涵洞的位置、尺寸和数量；（3）确定涵洞的结构形式：根据地质条件和建设要求，确定涵洞的结构形式和材料；（4）进行涵洞的结构设计：根据涵洞的结构形式和材料，进行涵洞的结构设计，包括结构计算和绘图设计等；（5）设计涵洞周边的水利设施：包括涵洞出入口的渠道、护坡、排水设备等；（6）进行涵洞的施工图设计：对涵洞的施工进行详细设计，包括施工工艺、施工图绘制等。

放水涵洞设计方案
放水涵洞设计方案
为了解决城市排水问题，设计了一种放水涵洞方案。

该方案将涵洞与城市道路相结合，能够有效的收集雨水并将其引导到排水系统中，从而防止水浸。

首先，该方案采用了地下涵洞的形式，将涵洞置于地下，不仅能够保持城市道路的整洁，还能够节省空间。

涵洞的材料选择了耐腐蚀、耐压力和耐磨损的材料，以保证其使用寿命和性能。

其次，涵洞的尺寸需根据城市道路的情况进行合理设计，确保能够快速排水。

涵洞的宽度应根据道路的宽度和交通量来决定，宽度不宜过窄，以便于水流的畅通。

涵洞的高度应根据城市排水系统的需要来确定，以确保能够容纳足够多的水量。

在涵洞的设计中，应考虑到人行道和车道的需求。

人行道上方可以设置护栏或者栅栏，以确保行人的安全。

车道上方可以设置井盖，便于维修和清理。

此外，为了提高涵洞的排水效果，可以在涵洞的入口处设置斜坡，以便于水流进入涵洞。

涵洞的出口处可以设计护坡或者护墙，防止泥沙倒灌，同时也能够美化道路景观。

最后，在涵洞的设计中还需要考虑到污水的排放和处理。

可以设置污水收集井，将污水引导到污水处理设备中进行处理，以充分利用资源并保护环境。

总之，该放水涵洞设计方案充分考虑了城市道路的需求和排水要求，能够有效的解决排水问题。

同时，该方案的材料选择、尺寸设计和附属设施的设置都经过合理的考虑，能够提高工程的使用寿命和性能。

希望这个方案能够为城市的排水问题提供有效的解决方案。

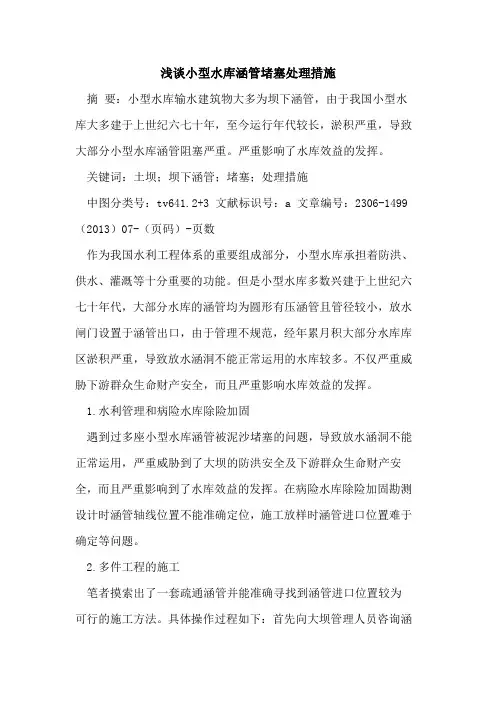

浅谈小型水库涵管堵塞处理措施摘要：小型水库输水建筑物大多为坝下涵管，由于我国小型水库大多建于上世纪六七十年，至今运行年代较长，淤积严重，导致大部分小型水库涵管阻塞严重。

严重影响了水库效益的发挥。

关键词：土坝；坝下涵管；堵塞；处理措施中图分类号：tv641.2+3 文献标识号：a 文章编号：2306-1499（2013）07-（页码）-页数作为我国水利工程体系的重要组成部分，小型水库承担着防洪、供水、灌溉等十分重要的功能。

但是小型水库多数兴建于上世纪六七十年代，大部分水库的涵管均为圆形有压涵管且管径较小，放水闸门设置于涵管出口，由于管理不规范，经年累月积大部分水库库区淤积严重，导致放水涵洞不能正常运用的水库较多。

不仅严重威胁下游群众生命财产安全，而且严重影响水库效益的发挥。

1.水利管理和病险水库除险加固遇到过多座小型水库涵管被泥沙堵塞的问题，导致放水涵洞不能正常运用，严重威胁到了大坝的防洪安全及下游群众生命财产安全，而且严重影响到了水库效益的发挥。

在病险水库除险加固勘测设计时涵管轴线位置不能准确定位，施工放样时涵管进口位置难于确定等问题。

2.多件工程的施工笔者摸索出了一套疏通涵管并能准确寻找到涵管进口位置较为可行的施工方法。

具体操作过程如下：首先向大坝管理人员咨询涵管进口所处的大概位置，基本掌握涵管进口所处的位置。

二是采用法兰盘连接，在涵管出口安装长50厘米带阀门的涵管，阀门设在出水涵管出口末端，在新增加的涵管上开一旁通管（一般直径50毫米），坝面适当位置设置一台抽水扬程比坝高略高的抽水机，将抽水管接好至新安装好的旁通管上，关闭出口末端阀门，打开其它阀门，从库内抽水至涵管将水反压至涵管进口。

三是压水后注意观察涵管进口处库水变化情况，一般情况下，抽进涵管的水经不断反压至涵管进口后，涵管进口位置处水会变黄，涵管疏通后库内涵管进口位置处库水表面会出现翻水冒泡现象。

这样，即可初步确定出涵管进口所在位置，同时，说明被阻塞的涵管已经疏通。

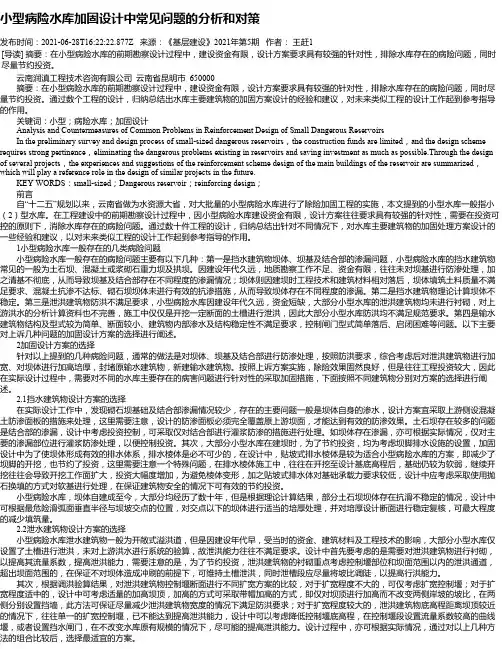

小型病险水库加固设计中常见问题的分析和对策发布时间：2021-06-28T16:22:22.877Z 来源：《基层建设》2021年第5期作者：王赶1 [导读] 摘要：在小型病险水库的前期勘察设计过程中，建设资金有限，设计方案要求具有较强的针对性，排除水库存在的病险问题，同时尽量节约投资。

云南润滇工程技术咨询有限公司云南省昆明市 650000摘要：在小型病险水库的前期勘察设计过程中，建设资金有限，设计方案要求具有较强的针对性，排除水库存在的病险问题，同时尽量节约投资。

通过数个工程的设计，归纳总结出水库主要建筑物的加固方案设计的经验和建议，对未来类似工程的设计工作起到参考指导的作用。

关键词：小型；病险水库；加固设计 Analysis and Countermeasures of Common Problems in Reinforcement Design of Small Dangerous Reservoirs In the preliminary survey and design process of small-sized dangerous reservoirs，the construction funds are limited，and the design scheme requires strong pertinence，eliminating the dangerous problems existing in reservoirs and saving investment as much as possible.Through the design of several projects，the experiences and suggestions of the reinforcement scheme design of the main buildings of the reservoir are summarized，which will play a reference role in the design of similar projects in the future. KEY WORDS：small-sized；Dangerous reservoir；reinforcing design；前言自“十二五”规划以来，云南省做为水资源大省，对大批量的小型病险水库进行了除险加固工程的实施，本文提到的小型水库一般指小（2）型水库。

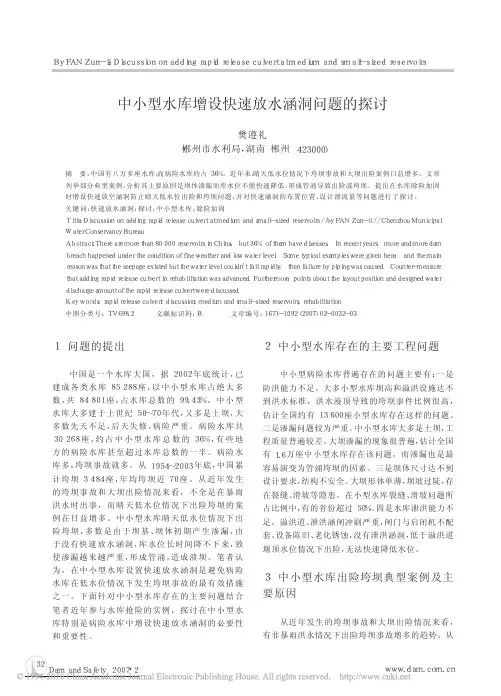

１问题的提出中国是一个水库大国，据２００２年底统计，已建成各类水库８５２８８座，以中小型水库占绝大多数，共８４８０１座，占水库总数的９９．４３％。

中小型水库大多建于上世纪５０～７０年代，又多是土坝，大多数先天不足，后天失修，病险严重。

病险水库共３０２６８座，约占中小型水库总数的３６％，有些地方的病险水库甚至超过水库总数的一半。

病险水库多，垮坝事故就多。

从１９５４～２００３年底，中国累计垮坝３４８４座，年均垮坝近７０座。

从近年发生的垮坝事故和大坝出险情况来看，不全是在暴雨洪水时出事，而晴天低水位情况下出险垮坝的案例在日益增多。

中小型水库晴天低水位情况下出险垮坝，多数是由于坝基、坝体初期产生渗漏，由于没有快速放水涵洞，库水位长时间降不下来，致使渗漏越来越严重，形成管涌，造成溃坝。

笔者认为，在中小型水库设置快速放水涵洞是避免病险水库在低水位情况下发生垮坝事故的最有效措施之一。

下面针对中小型水库存在的主要问题结合笔者近年参与水库抢险的实例，探讨在中小型水库特别是病险水库中增设快速放水涵洞的必要性和重要性。

２中小型水库存在的主要工程问题中小型病险水库普遍存在的问题主要有：一是防洪能力不足。

大多小型水库坝高和溢洪设施达不到洪水标准，洪水漫顶导致的垮坝事件比例很高，估计全国约有１３６００座小型水库存在这样的问题。

二是渗漏问题较为严重。

中小型水库大多是土坝，工程质量普遍较差。

大坝渗漏的现象很普遍，估计全国有１．６万座中小型水库存在该问题，而渗漏也是最容易演变为管涌垮坝的因素。

三是坝体尺寸达不到设计要求，结构不安全。

大坝形体单薄，坝坡过陡，存在裂缝、滑坡等隐患。

在小型水库裂缝、滑坡问题所占比例中，有的省份超过５０％。

四是水库泄洪能力不足。

溢洪道、泄洪涵闸冲刷严重，闸门与启闭机不配套、设备陈旧、老化锈蚀，没有泄洪涵洞，低于溢洪道堰顶水位情况下出险，无法快速降低水位。

３中小型水库出险垮坝典型案例及主要原因从近年发生的垮坝事故和大坝出险情况来看，有非暴雨洪水情况下出险垮坝事故增多的趋势。

关于大坝旧输水涵管封堵方案的报告
闽侯县三溪口水库管理处：
福州闽宏工程监理咨询有限公司闽侯县三溪口水库工程监理部
闽侯县三溪口水库除险加固工程第Ⅰ标段旧输水涵管按设计要求要进行封堵，由于旧输水涵洞为砼管结构，因长年运行，已造成砼周边严重漏水。

按照现有设计方案，其方法为人工挖孔至涵管面，人工进行破碎后人工直接工作面浇筑封堵。

根据测定，旧涵管封堵点高程为30.00米。

距坝顶（即人工挖孔桩孔口）有近25米的距离，人工挖孔至渗水点（旧涵管面）后可能会有涌水现象发生，对作业人员生命安全有较大危害。

经多次现场勘测，我方认为用冲孔灌注桩机械进行造孔，多次重复浇筑—造孔—浇筑的施工方法能达到较好的封堵较果，具体方案如下：
1、根据业主提供涵管位大致方位，进行放样及机械就位。

2、打孔过程中，旧涵管前门关闭，后闸阀打开，将涵管水放空。

3、冲孔机接近旧涵管高程时，专人至后闸阀处观察，如果管位正确，一但钻头破管，造孔泥浆就会向管外流出，为使造孔管内泥浆不致于外流，应在看见泥浆后马上关闭涵管闸阀。

4、冲孔机继续向下造孔2米。

5、第一次清孔—下导管—浇筑，至38.00米高程。

6、第一次浇筑完7小时后，开始第二次造孔，在原孔位上造孔。

从复上述1、2、3点操作。

7、在闸阀口观察泥浆情况，泥浆外流，从复1、2、3、4、5、6点操作，泥浆不外流，说明封堵已成功，（根椐现有渗流量计算，少则一次，最多三次就会封堵成功。

该方案优点在于安全，封堵效果经两至三次从复实验后封堵的完整性可以得到保证。

封堵完毕7小时后开始防渗墙的开挖，这时封堵砼与防渗墙砼能很好的结合。

附图：。

小型水库输水设施设计方案探讨摘要：小型水库在运行的过程当中,输水的设施根据不同程度的用水要求,可以使用不同的输水类型, 取水的方式主要有深层取水、多层取水和表层取水; 取水之后后的输水类型有隧洞和坝下涵管;隧洞通常情况下采用钢筋混凝土衬砌；坝下涵管可以用钢管涵、现浇混凝土涵管、预制涵管和条石箱涵。

在设计的时候怎样优化能够达到运行时管理方便和安全经济的目的，本文对此进行了研究分析。

关键词：小型水库；输水；坝下涵管；钢管涵1平江县小型水库输水设施概况在湖南省平江县的33座小(Ⅰ)型、178座小(Ⅱ)型水库输水设施主要是采用涵卧管输水，少数取水口采用启闭塔，极少数采用其它取水方式，如碧源堰水库、鹅食盘水库采用出口闸阀控制钢管取水。

小型水库输水设施主要包括进口取水设施、过水涵洞及之间连接池（消力井）。

取水设施有分级卧管式、斜拉闸门式、塔式等；输水有坝下涵管、隧洞。

图1为小型水库输水设施主要构造。

小型水库大都是在20世纪60、70年代修建的土石坝，受当时资金、技术限制，输水设施采用条石箱涵或瓦涵和浆砌条石卧管，运行过程中大都存在漏水现象，威胁大坝安全运行。

除险加固后少数开挖了隧洞，重建了卧管。

大部份是对卧管进行修补，运行不久就脱落裂缝，渗漏仍旧严重。

原涵管老化后易冲刷断陷，造成大坝沉洞、滑坡、穿孔或哑管等险情，又不易更换。

现有小型水库运行中，出现频率较高的坝下涵管堵塞（哑管）险情对水库大坝威胁严重，在汛期不能控制汛前水位来安全渡汛；在灌溉时期不能放水抗旱发挥水库效益。

出现此险情常在坝顶上采用虹吸管，运行管理复杂繁锁，效益较低，并且险情未被解除。

分析“哑管”原因，涵管尺寸较小，质量差，有的涵管存在弯道，加上水流速度经过消力井后减小，水流中夹带物易沉降淤积堵塞涵管，再就是涵管本身条石老化，断裂堵塞涵管。

2除险加固设计近些年国家加重扶持小型病险水库加固除险，为彻底解决此险情，我们对所有除险加固水库输水设施进行了优化设计。

水利工程涵闸封堵方案范本一、前言水利工程涵闸是指利用灌溉、排涝、供水等需要而建造的闸门，用于调节水流，保证水利工程的正常运行。

然而，在某些特定情况下，有可能需要对水利工程的涵闸进行封堵，以应对突发的洪涝灾害、设备维修、改造升级等情况。

因此，制定一套完善的涵闸封堵方案是非常必要的。

本文将针对水利工程涵闸封堵方案的制定进行详细的阐述，并提供一套范本供参考。

二、涵闸封堵方案制定原则1. 安全原则：在封堵涵闸的过程中，必须以安全为首要原则，采取一切必要的措施确保工程人员和周围环境的安全。

2. 灵活原则：封堵涵闸的方案必须设计得灵活，以便根据具体情况进行调整和适应。

3. 高效原则：封堵涵闸的方式和工具必须高效，以最短的时间内完成封堵工作。

4. 经济原则：封堵涵闸的方案需要在满足安全和灵活性的前提下，尽可能降低成本。

三、涵闸封堵方案制定内容1. 封堵涵闸前的准备工作（1）确定封堵涵闸的原因和目的：明确封堵的原因和目的，并在此基础上确定封堵的时间、地点和时限。

（2）调查涵闸情况：了解涵闸的结构、尺寸、材质、水流情况等，以便选择合适的封堵方式和工具。

（3）制定封堵方案：根据调查结果和封堵的具体情况，制定封堵方案，包括封堵的方式、工具、人员配置、安全措施等。

2. 封堵涵闸的具体方案（1）封堵方式：根据涵闸的具体情况，选择合适的封堵方式，包括直接堵塞、利用临时围堰、拆卸闸门等。

（2）封堵工具：根据封堵方式，准备相应的封堵工具和材料，包括橡胶垫、沙袋、木板、钢板等。

（3）人员配置：确定封堵所需人员的数量和资质要求，包括施工人员、监控人员、安全员等。

（4）安全措施：制定相应的安全措施，包括封堵现场的警戒线、安全隔离、专人监控等。

3. 封堵涵闸后的处理（1）封堵完成后的监控：封堵结束后，需要对封堵效果进行监控，确保封堵的有效性。

（2）封堵解除的处理：根据封堵的原因和目的，确定封堵解除的时间和方式，包括拆除封堵物、恢复闸门、清理现场等。

浅析山塘及小型水库除险加固放水设施的选择摘要：本文就本地区的山塘及小型水库为例，对山塘及小型水库除险加固工程较常应用的坝下埋管、虹吸管、引水隧洞等放水设施进行了探讨，对山地丘陵地区山塘及小型水库的除险加固具有一定的工程参考意义。

关键词：坝下埋管虹吸管引水隧（涵）洞1引言临安市地处浙江省西北部，全境地貌以中低山丘陵为主，境内低山丘陵与河谷盆地相间排列，交错分布，季风型气候，年均降水量1613.9毫米。

境内万方以上山塘894座，小（1）型水库15座，小（2）型水库123座，大部分修建于解放初，经常年运行，病险问题突出，安全现状严峻。

目前，我省已有计划、有步骤地在全省范围内展开大规模的山塘和小型水库除险加固。

解放初修建的山塘及小型水库放水设施大多采用坝底埋管的形式，管材材质大多为陶土管或低标号水泥管，因运行时间过长、坝体沉降等各种原因，老涵管老化、破裂、漏水、堵塞等问题突出：不需放水时，涵管渗水严重，影响坝体安全；需要放水时，其流量不能满足饮水、灌溉要求。

因此，放水设施改造是除险加固的重要内容之一，妥善地解决好病险山塘及小型水库年久失修的放水设施，对山地丘陵区群众的生产、生活及生命财产安全都具有非常重要的现实意义。

2各放水设施的特点及适用条件目前，山塘及小型水库除险加固的放水设施可采用坝下埋管、虹吸管及引水隧（涵）洞三类形式。

三种放水设施各有优点，在不同的适用条件下，因地制宜，择优选取。

坝下埋管又称坝下涵管或坝下涵洞，即将输水管埋设在土石坝下，属于深式泄水或放水建筑物，可用于引水、泄洪、冲刷、放空库容、施工导流等。

坝下埋管结构简单，施工方便，工期较短，造价也低，适用于因两岸地质条件差或其他原因不易开挖隧洞，或坝高大于10m且日后运行管理中需要放空库容的土石坝枢纽中。

我国在解放初期修建的小型山塘水库多采用此类放水设施。

虹吸管是一种压力输水管道，一般顶部弯曲且其高程高于上游供水水面，上游进水口高程略高于下游出水口，若在虹吸管内造成真空，使作用在上游水面的大气压强和虹吸管内压强之间产生压差，则水流即能通过虹吸管最高处引向低处。

放水涵洞施工方案
一、前言
放水涵洞是水利工程中常见的一种施工方式，用于解决河道、排水渠等地方需
要通过安置水管来进行水流放行的问题。

本文将详细介绍放水涵洞的施工方案及步骤。

二、施工准备阶段
1. 确定施工位置
首先需要通过勘测等手段确定放水涵洞的施工位置，此处需考虑水流情况、地
形地势等因素。

2. 设计施工方案
在确定位置后，需要进行详细的施工方案设计，包括放水管道的材料、规格、
施工工艺等内容。

3. 准备材料和设备
准备施工所需的管道、连接件、施工机具等设备，并做好材料的检验工作。

三、施工步骤
1. 施工现场搭建
在施工前需要搭建施工现场，设置安全警示标志、围挡等设施，确保施工安全。

2. 开挖
根据设计要求，在施工位置进行开挖作业，保证放水管道的安装需要的土方空间。

3. 安装管道
将放水管道依次安装到开挖好的位置，连接好管道之间的连接件，确保连接紧固、无泄漏。

4. 验收和试水
完成管道安装后，进行验收工作，检查管道安装情况并进行水压测试，确认无
漏水情况。

5. 浇筑固定
在确认管道安装无误后，对管道周围进行固定和填埋工作，确保管道稳固、不易移动。

四、施工总结
经过以上步骤，放水涵洞的施工工作完成，为水流排放提供了便利。

未来在使用过程中，需定期检查维护，确保放水涵洞的正常运行。

希望通过本文的介绍，读者对放水涵洞的施工方案有了更为全面的了解，也能在实际工程项目中有所帮助。
