跟我学Java入门到精通培训教程——Java 2D高级绘图相关应用技术

  • 格式：pdf
  • 大小：305.63 KB
  • 文档页数：19

利用Color类创建出一Color类对象并设置颜色特征 参数（r、 g、b 三基色的分量）； 调用 Graphics 类中的 setColor() 将用户的颜色加入到系统中； 再调用绘制函数输出图形、文字等。
字体
利用Font类创建出一Font类对象并设置字体特性参数； 调用Graphics类中的setFont()将用户字体加入到系统中； 再调用绘制函数输出文字（也可以设置按钮等基本控件的字 体 ，如：OK.setFont()）
（5）paint()函数
它是在 ponent 类（所有窗口对象的基类）所 提供的一个方法，当系统需要重新绘制组件时，将调用该方 法。 paint() 方法只有一个参数，该参数是 Graphics 类的实例。
2、组件绘制的时机
（1）组件外形发生变化时
如窗口的大小、位置、图标化等显示区域更新时 AWT自动从高层直到叶结点组件相应地调用各组件的 paint() 方法，但这可能有一个迟后感。
（3）代码示例
8、Java 2D 绘图的一些属性
（1）颜色：由Color类表示，与AWT相同，没有变化。 （2）填充方式：可以使用实心颜色Color、梯度填充
GradientPaint、纹理TexturePaint等方式。
（3）方法
使用Graphics2D类中的setPaint()方法并使用Paint对 象作为其参数，但由于任何可以作为填充的类如 GradientPaint、TexturePaint和Color都实现了Paint 接口 该接口注意定义了在Graphics2D下的颜色填充方式，因 此可以将它们作为参数。
（1）有关的类：主要涉及java.awt包中的Graphics类。 （2）Graphics类对象： 它代表当前组件如窗口的绘图环境。 （3）绘制函数
调用Graphics类中的相应的绘制图形、绘制文本、绘制 图像等函数以实现在图形窗口下输出图形、文本、图像等。
（4）编程方法
在组件的paint()函数内或在组件的其它函数内如事件 响应函数内获得java.awt包中的Graphics类的对象，然后调 用Graphics类中相应的绘制函数来实现输出。
（4） GradientPaint的代码示例
（2）程序员也可
直接调用某一个组件的repaint()或paint() 以立即更新外观（如在添加新的显示内容后） 。
注意：
如果要求保留上次的输出结果时可以调用 paint() 而不要求保留上次的输出结果只希望用户能看到最新的输出 结果时可以调用repaint()。
（3）AWT响应外部的事件时
如首先显示于屏幕或需刷新时 AWT也会直接调用repaint()函数。
3、如何获取Graphics类对象并绘制
（1）原理 绘制之前，必须先获取Graphics类对象 因为它包含有当前组件的绘图环境，从而实现在当前 组件（如图形窗口）内输出。 注意：使用Graphics类时，不能直接生成图形对象
跟我学Java入门到精通培训教程 ——Java 2D高级绘图相关应用技术
跟我学Java入门到精通培训教程 ——Java 2D高级绘图相关应用技术
在本讲中您能了解如下知识点 Graphics类 如何获取Graphics类 中文本字串的显示 图形编程 图像编程 Java 2D高级绘图
1、AWT图形、文本、图像绘制编程
（2）方法一 在paint()内则可通过其形参（它代表当前组件的绘图 环境），从而调用Graphics类中的相关的绘制成员函数。
（3）方法二 先在组件类（如Applet、Frame或其它组件的成员函 数）中调用getGraphics()（它返回当前组件的 Graphics类对象）来获取当前组件的绘图环境，再强 制绘制输出
从而可在paint()函数之外（如事件响应函数内）产 生绘制动作。
4、AWT 中文本字串的显示
（1）方法
应调用Graphics 类中相应的输出函数：g.drawString(“待 输出的文字串”,x文本的左下角的坐标值，程序例如下：
（2）文字的颜色和字体编程
颜色
实例程序
5、AWT 中的图形编程
1、图形函数
Graphics 类中的图形函数主要可以分为如下几种： 跟踪形状轮廓的绘制方法（点、线和面） 填充形状轮廓的绘制方法 其它杂项方法
6、AWT 中的图像编程
（1）文件格式：支持*.gif、*.jpeg、*.Png等
（2）加载图像的方法 Applet中加载图像：直接调用getImage（） Image myImage = getImage(URL address, imageFileName); Application中加载图像：利用Toolkit 类中的getImage（）， 如： Image myImage =Toolkit .getDefaultToolkit(). getImage(imageFileName); 程序例 （1）JavaExmp\Java2D\AWT\Step3中的手画线 （2）JavaExmp\Java2D\AWT\Step4、 Step5中的拖放图像和回 弹 （3）JavaExmp\Java2D\AWT\Step6中的线程中缩放图像
7、Java 2D高级绘图
（1）Java 2D的增强功能：主要体现在
对渲染质量的控制 ；
裁剪、合成和透明度 ；
绘制和填充简单及复杂的形状 图像处理和变换 特殊的填充方式 高级字体处理和字符串格式化
（2）转换Graphics2D对象
绘制图形时，可以在Graphics对象或者Graphics2D对象 上进行，它们都代表了需要绘图的区域。 选择那个取决于是否要使用所增加的Java2D的图形功能。 但要注意的是，所有的Java2D图形操作都必须在 Graphics2D对象上调用。 Graphics2D是Graphics的子类，同样包含在java.awt包 中。

合集下载

大学教程(从零开始)_Java图形处理和Java_2D

大学教程(从零开始)_Java图形处理和Java_2D


{}
public void paint(Graphics g) { //g.clipRect(50,50,180,180); //画线
g.drawLine(0,0,20,30);
//输出字符串 g.drawString("图形显示",100,30);
//设置颜色
Color c = new Color(255,200,0); g.setColor(c); //设置字体
三维矩形 draw3DRect(int x, int y, int width, int height, boolean raised); fill3DRect(int x, int y, int width, int height, boolean raised);
绘制椭圆
drawOval(int x, int y, int width, int height); fillOval(int x, int y, int width, int height); 例在框架中绘制直线、矩形和椭圆。



CAP_BUTT 无装饰地结束未封闭的 子路径和虚线线段。 CAP_ROUND 使用半径等于画笔宽度 一半的圆形装饰 结束未封闭的子路径 和虚线线段。 CAP_SQUARE 使用正方形结束未封 闭的子路径和虚线线段，正方形越过 线段端点，并延长等于线条宽度一半 的距离。
Graphics2D的属性设置
图7-3

绘制弧形
drawArc(int x, int y, int width, int height, int startAngle, int arcAngle); fillArc(int x, int y, int width, int height, int startAngle, int arcAngle);
跟我学Java入门到精通培训教程——JavaBean组件编程技术及应用实例(第4部分)

跟我学Java入门到精通培训教程——JavaBean组件编程技术及应用实例(第4部分)

1.1JavaBean组件编程技术及应用实例（第4部分）10、为Bean增加BeanInfo类（为Bean提供显式的信息如Bean在应用程序构造器中的属性、图标、事件的名称等）（1）方式一：在应用程序构造器中曝露所有的属性、事件、方法等信息。

import java.beans.*;import java.awt.*;public class JavaBeanButtonBeanInfo extends SimpleBeanInfo{/*以下代码为JavaBean提供16*16和32*32的图标*/public Image getIcon(int iconKind){if(iconKind==BeanInfo.ICON_COLOR_16x16){Image img=this.loadImage("BeanIconColor16.gif");return img;}if(iconKind==BeanInfo.ICON_COLOR_32x32){Image img=this.loadImage("BeanIconColor32.gif");return img;}return null;}/*以下代码位JavaeBean提供在应用程序的构造工具中的显示名称字串*/private final static Class beanClass=JavaBeanButton.class;public BeanDescriptor getBeanDescriptor() {BeanDescriptor bd=new BeanDescriptor(JavaBeanButton.class); //采用缺省的定制文件创建Bean的描述信息bd.setDisplayName("JavaBeanButton"); //在应用程序的构造工具中的显示名称字串return bd;}/*以下代码显式地声明属性*/public PropertyDescriptor[] getPropertyDescriptors(){try{PropertyDescriptor foreground=new PropertyDescriptor("foreground",JavaBeanButton.class),background=new PropertyDescriptor("background",JavaBeanButton.class),font=new PropertyDescriptor("font",JavaBeanButton.class),name=new PropertyDescriptor("name",JavaBeanButton.class),/*以上为继承来的属性*//*以下为程序中所新增加的属性*/label=new PropertyDescriptor("label",JavaBeanButton.class),down=new PropertyDescriptor("down",JavaBeanButton.class),hasFocus=new PropertyDescriptor("hasFocus",JavaBeanButton.class),backgroundColor=new PropertyDescriptor("backgroundColor",JavaBeanButton.class),foregroundColor=new PropertyDescriptor("foregroundColor",JavaBeanButton.class); /*可以根据应用的需要，将某些属性在应用程序的构造工具中隐藏起来*/font.setHidden(true);PropertyDescriptor[] pd={foreground, background,font,name,label,down,hasFocus,backgroundColor, foregroundColor};return pd;}catch(IntrospectionException e){throw new Error(e.toString());}}public int getDefaultPropertyIndex(){return 5; //将label作为缺省的属性}//以下代码通过实现getEventSetDescriptors()方法来为Bean显式地注册事件接口public EventSetDescriptor[] getEventSetDescriptors(){EventSetDescriptorchanged=null,action=null,focusGained=null,focusLosted=null,mouseReleased=null,mousePressed= null,mouseEntered=null,mouseExited=null,mouseClicked=null;try{changed=new EventSetDescriptor(JavaBeanButton.class,"propertyChange",java.beans.PropertyChangeListener.class,"propertyChange");changed.setDisplayName("JavaBeanButton propertyChange Event");action=new EventSetDescriptor(JavaBeanButton.class,"actionPerformed",java.awt.event.ActionListener.class,"actionPerformed");action.setDisplayName("JavaBeanButton actionPerformed Event");focusGained=new EventSetDescriptor(JavaBeanButton.class,"focusGained",java.awt.event.FocusListener.class,"focusGained");focusGained.setDisplayName("JavaBeanButton Focus Gained Event");focusLosted=new EventSetDescriptor(JavaBeanButton.class,"focusLost",java.awt.event.FocusListener.class,"focusLost");focusLosted.setDisplayName("JavaBeanButton Focus Losted Event");mousePressed=new EventSetDescriptor(JavaBeanButton.class,"mousePressed",java.awt.event.MouseListener.class,"mousePressed");mousePressed.setDisplayName("JavaBeanButton Mouse Pressed Event");mouseReleased=new EventSetDescriptor(JavaBeanButton.class,"mouseReleased",java.awt.event.MouseListener.class,"mouseReleased");mouseReleased.setDisplayName("JavaBeanButton Mouse Released Event");mouseEntered=new EventSetDescriptor(JavaBeanButton.class,"mouseEntered",java.awt.event.MouseListener.class,"mouseEntered");mouseEntered.setDisplayName("JavaBeanButton Mouse Enter Event");mouseExited=new EventSetDescriptor(JavaBeanButton.class,"mouseExited",java.awt.event.MouseListener.class,"mouseExited");mouseExited.setDisplayName("JavaBeanButton Mouse Exit Event");mouseClicked=new EventSetDescriptor(JavaBeanButton.class,"mouseClicked",java.awt.event.MouseListener.class,"mouseClicked");mouseClicked.setDisplayName("JavaBeanButton Mouse Click Event");}catch(IntrospectionException e){}EventSetDescriptor name[]={changed,action,focusGained,focusLosted,mouseReleased,mousePressed,mouseEntered,mouseExited,mouseClicked};return name;}}注意要点：（1）由于此时包含有JavaBeanButtonBeanInfo类及图标的图像文件，因此在形成*.jar文件时，应采用如下的命令行方式：jar cfm JavaBeanButton.jar JavaBeanManifest.txt JavaBeanButton.classJavaBeanButtonBeanInfo.class BeanIconColor16.gif BeanIconColor32.gif（2）Bean的源程序代码与测试容器程序的代码不变（3）在Beanbox测试容器中的自检状态信息如图示：在BeanBox中查看Bean 中的方法（如果在run.bat文件中加入java sun.beanbox.BeanBoxFrame > beanreport.txt，此时将在标准输出中的显示信息重定向到beanreport.txt文件中。

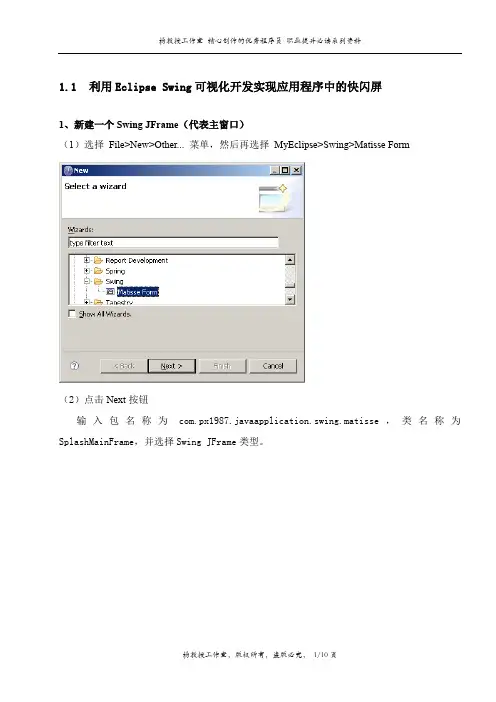

跟我学Java入门到精通培训教程——利用Eclipse Swing可视化开发实现快闪屏

跟我学Java入门到精通培训教程——利用Eclipse Swing可视化开发实现快闪屏

1.1利用Eclipse Swing可视化开发实现应用程序中的快闪屏1、新建一个Swing JFrame（代表主窗口）（1）选择File>New>Other... 菜单，然后再选择MyEclipse>Swing>Matisse Form（2）点击Next按钮输入包名称为com.px1987.javaapplication.swing.matisse，类名称为SplashMainFrame，并选择Swing JFrame类型。

（3）点击“Finish”按钮，将进入可视化设计器视图2、设置SplashMainFrame窗口的属性（1）取消标题条及控制按钮将窗口的undecorated属性设置为true。

（2）不允许改变窗口的大小，设置resizeable为false。

3、定位及设置窗口的大小在源代码视图中找到该窗口的构造方法，在其中的initComponents初始化函数后面添加如下的代码：public SplashMainFrame() {initComponents();/*** 获取整个屏幕的尺寸大小*/Dimension scmSize=Toolkit.getDefaultToolkit().getScreenSize();/*** 背景大图像的宽和高*/int nImageWidth=570;int nImageHeight=247;/*** 设置快闪屏窗口的大小*/setSize(nImageWidth,nImageHeight);/*** 设置快闪屏窗口在显示屏幕内的居中位置显示*/setLocation(scmSize.width/2-nImageWidth/2,scmSize.height/2-nImageHeight/2); }最后为如下的代码状态4、再测试该窗口以观察目前的结果在屏幕的中间位置处将出现如下的效果的窗口：5、在该窗口内添加一个标签组件（1）标签组件直接将标签组件拖到窗口内（2）除掉标签的jLabel1文字（3）图标和文字的间隔设置为0将iconTextGap属性有默认的4改变为0。

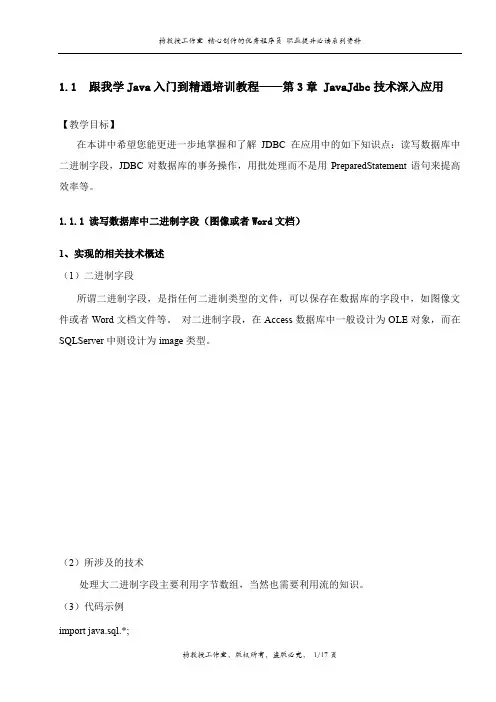

跟我学Java入门到精通培训教程——第3章 JavaJdbc技术深入应用

跟我学Java入门到精通培训教程——第3章 JavaJdbc技术深入应用

1.1跟我学Java入门到精通培训教程——第3章 JavaJdbc技术深入应用【教学目标】在本讲中希望您能更进一步地掌握和了解JDBC在应用中的如下知识点：读写数据库中二进制字段，JDBC对数据库的事务操作，用批处理而不是用PreparedStatement语句来提高效率等。

1.1.1读写数据库中二进制字段（图像或者Word文档）1、实现的相关技术概述（1）二进制字段所谓二进制字段，是指任何二进制类型的文件，可以保存在数据库的字段中，如图像文件或者Word文档文件等。

对二进制字段，在Access数据库中一般设计为OLE对象，而在SQLServer中则设计为image类型。

（2）所涉及的技术处理大二进制字段主要利用字节数组，当然也需要利用流的知识。

（3）代码示例import java.sql.*;import java.io.*;public class ReadWriteImage{String url="jdbc:odbc:studlist";String DBDriver="sun.jdbc.odbc.JdbcOdbcDriver";Connection con=null;PreparedStatement ps=null;ResultSet rs=null;public ReadWriteImage() {try{Class.forName(DBDriver);}catch(ClassNotFoundException e){System.out.println(e);}try{con=DriverManager.getConnection(url,"yanguser","1234");}catch(SQLException e){}}public boolean WriteImage() //将磁盘中的图像文件存储到数据库中{String fileName="SplashImage.jpg"; //也可以是Word文档的文件名称StringfileName="JavaDoc.doc";String sqlStatement="insert into Person values(?,?,?,?,?,?)";try{FileInputStream imageFIS = new FileInputStream(fileName); //所要保存的图像文件名称ps=con.prepareStatement(sqlStatement,ResultSet.TYPE_SCROLL_SENSITIVE,ResultSet.CONCUR_UPDATABLE);//以下的代码是设置该记录中的各个字段的数据值ps.setString(1,"Yang"); //用户名称ps.setString(2,"1234"); //密码ps.setString(3,"市场部"); //所在的部门ps.setInt(4,1); //权限一ps.setInt(5,1); //权限二ps.setBinaryStream(6,imageFIS,imageFIS.available()); //用户的照片图像ps.executeUpdate();ps.close(); //must closecon.close();}catch(FileNotFoundException e){System.out.println("没有找到"+fileName+"的文件");return false;}catch(IOException e) {System.out.println(e.toString());return false;}catch(SQLException e) {System.out.println(e.toString());return false;}System.out.println("已经将磁盘文件"+fileName+"写到数据库的userImage字段中");return true;}public boolean ReadImage() //从数据库中读出图像文件的数据并存储到磁盘文件中{String userName="Yang"; //数据库“person”中的某一个用户名称String fileName="PersonImage.jpg"; //也可以是Word文档的文件名称StringfileName="JavaCopy.doc";String sqlStatement = "select * from Person where name='" + userName+"'";try{ps=con.prepareStatement(sqlStatement,ResultSet.TYPE_SCROLL_SENSITIVE,ResultSet.CO NCUR_UPDATABLE);rs=ps.executeQuery();if (!rs.next()) //如果没有该用户的信息时，将向页面返回错误的提示{System.out.println("数据库中没有该"+userName+"用户名称,请换另一个用户名称");return false;}//如果有该用户的信息时，将获得该用户的图像数据，然后保存到磁盘文件中FileOutputStream imageFOS = new FileOutputStream(fileName); //图像的文件名称InputStream in = rs.getBinaryStream("userImage"); //由于在数据库中存储的数据为二进制数据，因此获得该字段的二进制数据流byte byteBuffer[] = new byte[1024];int byteCounter;while((byteCounter = in.read(byteBuffer))!=-1){imageFOS.write(byteBuffer, 0, byteCounter);//将所读出的图像二进制数据写入到磁盘文件中}imageFOS.close();in.close();}catch(IOException e){ System.out.println(e.toString());return false;}catch(SQLException e){ System.out.println(e.toString());return false;}System.out.println("已经从数据库中读出了图像的数据并且将它存储到"+fileName+"文件中");return true;}public static void main(String args[]){ ReadWriteImage readWriteImage=new ReadWriteImage();// readWriteImage.WriteImage();readWriteImage.ReadImage();}}2、二进制图像字段（1）将图像保存到数据库中（完整的程序代码请见ReadWriteImage.java程序），执行该程序后将在数据库的Person表中增加一条字段。
