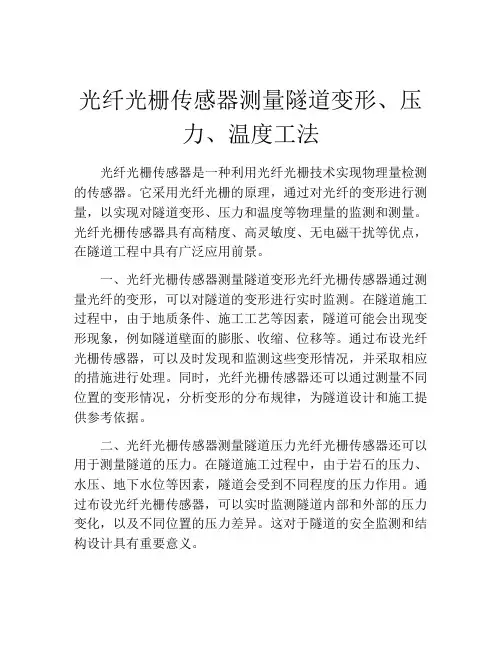

光纤光栅传感器测量隧道变形、压力、温度工法光纤光栅传感器是一种利用光纤光栅技术实现物理量检测的传感器。
它采用光纤光栅的原理,通过对光纤的变形进行测量,以实现对隧道变形、压力和温度等物理量的监测和测量。
光纤光栅传感器具有高精度、高灵敏度、无电磁干扰等优点,在隧道工程中具有广泛应用前景。
一、光纤光栅传感器测量隧道变形光纤光栅传感器通过测量光纤的变形,可以对隧道的变形进行实时监测。
在隧道施工过程中,由于地质条件、施工工艺等因素,隧道可能会出现变形现象,例如隧道壁面的膨胀、收缩、位移等。
通过布设光纤光栅传感器,可以及时发现和监测这些变形情况,并采取相应的措施进行处理。
同时,光纤光栅传感器还可以通过测量不同位置的变形情况,分析变形的分布规律,为隧道设计和施工提供参考依据。
二、光纤光栅传感器测量隧道压力光纤光栅传感器还可以用于测量隧道的压力。
在隧道施工过程中,由于岩石的压力、水压、地下水位等因素,隧道会受到不同程度的压力作用。
通过布设光纤光栅传感器,可以实时监测隧道内部和外部的压力变化,以及不同位置的压力差异。
这对于隧道的安全监测和结构设计具有重要意义。
三、光纤光栅传感器测量隧道温度光纤光栅传感器还可以用于测量隧道的温度。
温度是隧道监测中一个重要的参数,隧道温度的变化会影响隧道结构的稳定性和安全性。
通过布设光纤光栅传感器,可以实时监测隧道内部和外部的温度变化,以及不同位置的温度差异。
根据温度数据的分析,可以判断和预测隧道的温度变化趋势,为隧道的安全监测和结构设计提供参考。
四、光纤光栅传感器测量工法光纤光栅传感器具有布设方便、维护简单等优点,适用于各种隧道工法。
可以根据隧道的具体情况,选择合适的布设方式。
例如,可以将光纤光栅传感器固定在隧道壁面或顶板上,通过光纤光栅传感器测量隧道变形、压力和温度等物理量。
同时,光纤光栅传感器还可以与其他传感器结合使用,实现对隧道不同物理量的综合测量。
五、光纤光栅传感器在隧道工程中的应用前景光纤光栅传感器在隧道工程中具有广泛的应用前景。
光纤光栅应变-回复光纤光栅应变是纤维光学中的重要概念之一,其应用广泛且具有重要意义。
本文将一步一步回答关于光纤光栅应变的问题,并对其原理、制备和应用进行详细讲解。
一、什么是光纤光栅应变?光纤光栅应变是指光纤中的光栅结构受到外界应力引起的形变。
光纤光栅应变可以通过改变光纤中的折射率分布来实现光信号的操控和调制。
通过应变的引入,光纤光栅可以用于各种传感应用,包括温度、压力和应力测量等。
二、光纤光栅应变原理是什么?光纤光栅应变原理基于光纤中的光栅结构。
光栅由周期性的折射率变化组成,通过对光纤进行应变,可以改变光栅的周期和形态,从而实现对光信号的调制和传输。
当外加应力作用于光纤时,光纤的横向或轴向尺寸会发生变化,进而引起光纤光栅中的折射率分布改变,从而改变光纤内光信号的传输特性。
三、光纤光栅应变的制备方法有哪些?制备光纤光栅应变主要有两种方法:直接法和间接法。
1. 直接法:直接法是将应变施加在光纤上,通过机械、热力学、光化学等手段来引入应变。
其中,机械手段可以通过绕制、拉伸或压缩光纤的方式来引入应变;热力学手段可以通过高温或低温处理光纤,使其产生热应力来引入应变;光化学手段可以利用光敏材料或光化学反应引起光纤的应变。
2. 间接法:间接法是将应变引入到光纤附近的材料中,通过光纤与这些材料的接触来实现光栅应变。
典型的间接法是使用粘贴在光纤表面或包覆在光纤周围的材料来引入应变,这些材料可以是金属箔、光纤涂层、聚合物薄膜等。
四、光纤光栅应变的应用有哪些?光纤光栅应变具有广泛的应用领域,包括但不限于以下几个方面:1. 应变传感:光纤光栅应变可以通过测量其应变产生的光学性质变化来实现应变的检测。
它可以用于温度、压力、形变等物理量的测量,具有高灵敏度、远程传输、抗电磁干扰等优点。
2. 结构监测:利用光纤光栅应变可以实现对复杂结构的监测和诊断,如桥梁、隧道、建筑物等。
通过测量结构中的应变变化,可以及时发现结构的变形和损伤,为维修和保养提供指导。
第42卷,第4期 2005年4月激光与光电子李进展Vol.42, No.4
Apr. 2005
光纤光栅应变传感测量中的温度补偿问题李国利‘李志全“青岛滨海学院机电工程系,青岛266555;z燕山大学仪器科学与工程系,秦皇岛066004)
从光纤Bragg光栅应变、温度交叉敏感的物理机制出发,在温度过程补偿和结果补偿的概念基础上分类综述了国内外关于交叉敏感问题的解决方案,介绍了各类方案的工作原理,同时提出了一种双金属补偿结构。关键词光电子学光纤布拉格光栅应变测量交叉敏感温度补偿
Research of the Temperature Compensation for Strain Sensing Measurement of Fiber Bragg Grating
LI Guoh' LI Zhiquan2'Mechanical贯缈tronic Engineering Department, Qingdao Binhai分呼,Qingdao赞黔月{-instrument amence and Angzneerzng Department, ransnan unzverszty, yznnztangaao voovu4/
Abstract The physical mechanics of the cross sensitivity is described in this paper, and the process compensationof temperature and the result compensation of temperature are proposed, two classes of solution at home and abroadare presented. The operating principles of each class of the solutions are described briefly, and a configuration oftemperatureKey wordscompensation by two metals is proposed.
fiber Bragg grating strain measurement crosstemperature compensation
1引言 随着FBG(fiber Bragg grating)制作工艺的日益成熟,FBG传感检测技术得到了迅速发展。在许多应用领域中,包括建筑物和复合材料工作状态的实时检测、电缆和管道的遥感测试、电力系统中的电磁测量以及医学检测等方面,FBG传感器都得到了广泛的应用n,21。这主要是因为它不仅具有光纤传感器尺寸小、重量轻、不受电磁干扰等诸多优点,而且,因其是对波长直接绝对编码,不受光路中功率波动影响,测量精度高;另外,FBG与普通光纤具有天然的兼容性,插人损耗低,使用寿
命长,并且易于波分复用,组成分布式测量网络。 FBG传感器能同时对温度和应变敏感,这就给应变测量带来了交叉敏感问题。当光纤光栅用于应变传感测量时,很难分辨出应变和温度所分别引起被测量的变化,因此在实际应用中必须采取措施进行补偿或区分。近年来,人们已经开始研究光纤光栅的交叉敏感问题并提出了一些解决方案‘3],例如,引人参考光栅实现温度补偿的应变测量,施加与温度作用相反的应变以补偿温度引起的波长变化,双光栅矩阵法等。
2基本原理 由藕合模理论可知,FBG的Bragg波长为 A ,,=2n,砂(1)式中二‘为纤芯的有效折射率;A为栅格周期。由(1)式可以看出,Bragg波长AB随nef和A的改变而改变。应变作用下的光弹效应导致折射率的变化,形变使光栅常数变化;温度导致的光热效应使有效折射率改变,而热膨胀系数致使光栅常数改变。先忽略温度和应变的交叉敏感,分别考察仅在单一的温度或应变作用下的传感特性。温度引起光纤光栅Bragg波长的变化为
收稿日期:2004-09-27;收到修改稿日期:2004-11-25作者简介:李国利(1973--),男,汉族,山东滨州人,燕山大学仪器科学与工程系系讲师,电子技术教研室主任,主要从事光纤传感及光电检测技术方面的研究。E-2001级硕士研究生,现为青岛滨海学院机电工程
mail: liguoli@seis.ac.cn国
万方数据第42卷,第4期 2005年4月Vo1.42, No.4
Apr. 2005
A4/AB=(a+})AT--K7AT (2)其中。_ 1 aAA T为光纤的热膨胀系
数,言=1 npgany日T为光纤的热光系数,KT为光纤光栅相对波长温度灵敏度系数。由(2)式可知,A}。与△T存在着线性关系,通过检测波长的移位,即可确定被测温度变化量。 光纤轴向应变。:引起的光纤光栅Bragg波长变化公式为 A4//LB=(1-Pe)Ez=K,Ez (3)式中,P,为有效弹光系数, P, n',f[P12-v(Pu+Pi2)]/2,其中Pn,Pl:为弹光系数,v为光纤泊松比;Kf为光纤光栅相对波长应变灵敏度系数。与温度类似,AFB与:二也成线性关系,由A4可方便地求出外界应变。zo 由上可知,光栅Bragg波长变化与应变和温度的变化关系为 AABA8=(a十})AT+(1-P,)E= K,AT+Kxz (4) 显然,光栅中心反射波长对应
激光与光电子昔进展变和温度都是敏感的,测量一个量的同时,势必要受到另一个量的影响。由此可见,解决应变和温度交叉敏感的问题是FBG传感检测技术实用化的关键。
3温度补偿方案 近年来,提出的FBG应变传感测量中解决应变、温度交叉敏感问题的方案很多,大多基于两种思路:温度的过程补偿和温度的结果补偿。3.1温度的过程补偿 温度的过程补偿指在应变测量过程中温度效应自动抵消。该方案通过对传感单元进行特殊设计和布置,使其对物理量温度不敏感,从而达到测量应变的目的。这类补偿方法很多,本文主要介绍三种。3.1.1负温度系数材料封装法 此方法利用负温度系数材料对光栅进行封装,其结构如图1所示。由于封装材料具有负的温度效应,抵消光栅因温度变化引起的Bragg波长漂移,以达到温度补偿的目的。此方法具有结构简单、体积小的特点。3.1.2双金属结构补偿法 采用两种热膨胀系数不同的金属材料构成的温度补偿结构如图2所示。当温度发生变化时,由于两种材料的热膨胀系数不同,光栅中的应变量同时发生变化,适当选取参数,可以使温度和应变引起的光栅Bragg波长的变化相抵消,从而实现温度补偿。 在图2中,由光纤伸长量的平衡关系和此结构的几何关系得 L3AE,z+aL3AT=(a,L,-a2L2)AT (5) L,=L2+L3 (6)式中a,a,,a:分别为光纤和两种金属材料的热膨胀系数。 由光纤光栅的应变、温度表达式可得
=(a+5)+(1-P.) (a,会一巩L2L,一)(7)
完全补偿时,(7)式等于。,即(a+})+(1-PQ) (a,L3 -a2L一光纤
负温度系数基板 图1负温度系数的温度补偿结构图金属材料A
图2双金属温度补偿结构图
=0 (8)由(6)式和(8)式可解出L,,L:和Lao因此,适当选取材料和它们的尺寸就可以实现温度补偿。3.1.3不同包层直径光纤熔接法 若在两个包层直径不同而材料相同的光纤中分别写人Bragg光栅,这两个光栅将具有不同的应变和相同的温度响应特性,利用这一点我们将FBG,,FBG:写人不同直径的光纤中[[4],如图3所示。当光纤光栅所受温度和应变同时改变时,由于两个光栅是相同材料构成,所以具有同样的温度响应特性,但又因为两段光纤直径不同,导致应变响应特性不同,整体结果表现为两个光栅对温度不敏感,而对应变敏感,从而实现区分测量。
万方数据第42卷,第4期 2005年4月激光与光电各'3进展Vo1.42, No.4
Apr. 2005
3.2温度的结果补偿 温度的结果补偿是指在测量后经过某种运算或处理对温度效应进行剔除或剥离。该方案研究的重点是在传感探头布置的基础上,进行软件设计。3.2.1参考FBG法 这种方法采用了一个单独的、对应变不敏感的FBG(参考FBG)作为温度传感器来直接测量应变传感器周围的温度变化,然后可以通过从总的波长变化中减去温度引起的波长变化来实现温度补偿。具体实现的方法很多,可以用石英玻璃毛细管包裹住FBG以消除应变的影响,将其作为参考FBG;可以将其中一个FBG粘接在一个玻璃管的内壁以消除应变影响,以其作为参考FBG;也可以将FBG分成两段,一段粘接在材料表面,另一段悬空,前者将同时对温度和应变敏感,而后者只对温度敏感,这样可以分别得到温度和应变。 基于这一思想,Chiang Y J等提出了一种温度不敏感的应变测量方案[51,如图4所示,将Bragg波长稍有不同的FBG;和FBG:写在同一根光纤上,分别用两只玻璃管保护,并平行放置。FBG;作为参考光栅,用环氧胶将其固定在玻璃管上,以免受任何外来应变的影响。FBG2用作传感光栅,感受外来应变的变化。应变测量的实验结果表明,线性度、精度和热稳定性依次为士0.5%、士l.lgs和士0.7%。该方案只需一套宽带光源,并很容易用于FBG复用网络。3.2.2双波长叠加FBG法 该方法是在光纤的同一位置写人两个叠加的周期不同的FBG,由此得到两个反射光,其实验原理如图5所示。应变和温度引起的波长变化由(4)式给出。 由双波长叠加的FBG可以得
到矩阵(9)只要满足Kel'KT2OKT1'Kc2,就可以通过解上述方程组得到应变和温度的变化。 Bhatia V等在此思想的基础上,利用长周期光栅(LPG)在传感方面的特点,在一个LPG上选两个波长,测量透射谱的变化,达到了测量的目的161。该法降低了成本,但LPG光谱扫描时间长,难以实现实时测量,而且LPG透射谱易受周围材料折射率变化的影响,导致测量误差。3.2.3双参量矩阵法 双参量矩阵法的基本思想是除Bragg波长AB外,还需利用另外一个对应变、温度同时敏感并成线性关系的物理量(如功率、频率、时间等),以实现温度不敏感或温度、应变的同时测量。假设存在这样一个物理量v,当应变和温度同时变化时,该物理量v和Bragg波长礼
AT(10)
翻
的变化可以表示为 [4v{_{Kv,AA,」[KIT
图3不同直径的光纤光栅熔接示意图 玻璃管
图4写在光纤不同位置处的双FBG传感头示意图藕合器,/FBG,
应力驱动
式中,Kv,Kv:分别为物理量v的应变和温度灵敏度系数,KA,,KA:分别为Bragg波长AB的应变和温度灵敏度系数。由((10)式可知,通过检测物理量v和Bragg波长/6B的变化,便可以实现应变的测量。近年来,出现了许多基于这一思想方法的解决方案。 1997年,Patrick H J等以两个FBG和一个LPG为传感单元,采用光谱分析仪检测光栅波长的偏移和反射光强的变化,实现了对应变和温度的测量m,该实验在290-1270[tE和2550℃的范围内,准确度可达9p。和1.590 0 2000年,Guan Baiou等也以此为基本思想,采用超结构光纤光栅SFBG(superstructure fiber图5双FBG温度应力区分测量实验原理图
