建筑结构不规则判别

建筑方案是否“规则”的判定及设计控制1、不规则的划分抗震规范把不规则的建筑方案分为三个级别，区别对待：∙一般不规则——按规范、规程的有关规定采取加强措施；∙特别不规则——经过专门研究和论证后采取高于规范、规程规定的加强措施，对于高层建筑应严格按建设部令第111号进行抗震设防专项检查；∙严重不规则——应要求建筑师予以修改、调整。

抗震规范原文如下：3.4.1 建筑设计应符合抗震概念设计的要求，不规则的建筑方案应按规定采取加强措施；特别不规则的建筑方案应进行专门研究和论证，采取特别的加强措施；不应采用严重不规则的建筑方案。

[修订说明]：本次修订，对建筑方案的各种不规则性，分别给出处理对策，以提高建筑设计和结构设计的协调性。

2、不规则的判定（1）抗震规范正文——比较含糊3.4.2 建筑及其抗侧力结构的平面布置宜规则、对称，并应具有良好的整体性；建筑的立面和竖向剖面宜规则，结构的侧向刚度宜均匀变化，竖向抗侧力构件的截面尺寸和材料强度宜自下而上逐渐减小，避免抗侧力结构的侧向刚度和承载力突变。

当存在表3.4.2-1所列举的平面不规则类型或表3.4.2-2所列举的竖向不规则类型时，应符合本章第3.4.3 条的有关规定。

表3.4.2-1平面不规则类型表3.4.2-2竖向不规则类型（2）抗震规范条文说明——稍微清晰，仍笼统3.4.1条之条文说明：规则与不规则的区分，本规范在第3.4.2条规定了一些定量的界限，但实际上引起建筑结构不规则的因素还有很多，特别是复杂的建筑体型，很难一一用若干简化的定量指标来划分不规则程度并规定限制范围，但是，有经验的、有抗震知识素养的建筑设计人员，应该对所设计的建筑的抗震性能有所估计，要区分不规则、特别不规则和严重不规则等不规则程度，避免采用抗震性能差的严重不规则的设计方案。

这里：“不规则”指的是超过表3.4.2-1和表3.4.2-2中一项及以上的不规则指标；特别不规则，指的是多项均超过表3.4.2-1和表3.4.2-2中不规则指标或某一项超过规定指标较多，具有较明显的抗震薄弱部位，将会引起不良后果者；严重不规则，指的是体型复杂，多项不规则指标超过第3.4.3条上限值或某一项大大超过规定值，具有严重的抗震薄弱环节，将会导致地震破坏的严重后果者。

不规则程度为下列情况之一为特别不规则（上海）：1）结构平面凹进或凸出的一侧尺寸（从抗侧力构件截面中心算起）大于相应投影方向总尺寸的40%;2）结构平面突出长度超过连接宽度抗震设防烈度7度时为2倍，抗震设防烈度8度时为1.5倍；3）结构平面为角部重叠的平面图形或细腰形平面图形，其中角部重叠面积小于较小图形的25%，细腰形平面中部两侧收进超过平面宽度50%;4）楼板的尺寸和平面刚度急剧变化，例如，有效楼板宽度小于该层楼板典型宽度的40%，或开洞面积大于该层楼面面积的35%（包括错层）；5）等效剪切刚度小于相邻上层的60%，或小于其上相邻三个楼层平均值的70%;6）除顶层或裙房（辅楼）高度小于主楼20%外，局部收进的水平向尺寸大于相邻下一层的30%;7）下部楼层水平尺寸小于上部楼层水平尺寸的0.8倍，或整体外挑尺寸大于5m;8）转换层位置超过《高规》规定的高位转换层的结构（即抗震设防烈度7度：5层及其以上，抗震设防烈度8度：3层及其以上）；9）错层结构（错层高度≥1200mm)、连体结构、或多塔楼建筑；10）抗侧力结构的层间受剪承载力小于相邻上一层的65%;11）塔楼位置明显偏置的大底盘（裙房）建筑；12）厚板转换的建筑；13）巨型结构的高层建筑；14）单跨框架结构的建筑；15）超出规范规定的混合结构体系（如下部为钢筋混凝土结构、上部为钢结构）的建筑。

同时具有下述三项及三项以上不规则的为特别不规则（上海）：1）楼层的最大弹性水平位移（或层间位移）大于该楼层两端弹性水平位移（或层间位移）平均值的1.2倍（计算该指标时应采用刚性楼板模型）；2）建筑平面长宽比抗震设防烈度7度大于6.0，抗震设防烈度8度大于5.0;3）结构平面凹进或凸出的一侧尺寸（从抗侧力构件截面中心算起）大于相应投影方向总尺寸的30%;4）结构平面突出部分长度超过连接宽度；5）楼板的尺寸和平面刚度急剧变化，例如，有效楼板宽度小于该层楼板典型宽度的50%，或开洞面积大于该层楼面面积的30%；6）等效剪切刚度小于相邻上层的70%，或小于其上相邻三个楼层等效剪切刚度平均值的80%;7）除顶层或裙房（辅楼）高度小于主楼20％外，局部收进的水平向尺寸大于相邻下一层的25%;8）下部楼层水平尺寸小于上部楼层水平尺寸的0.9倍，或整体外挑尺寸大于4m;9）带转换层（抗震设防7度转换层位于5层以下，抗震设防烈度8度转换层位于3层以下）、加强层、或错层（错层高度≥600mm或梁高）等复杂结构的建筑（任一类型按一项不规则计）；10）抗侧力结构的层间受剪承载力小于相邻上一层的80%。

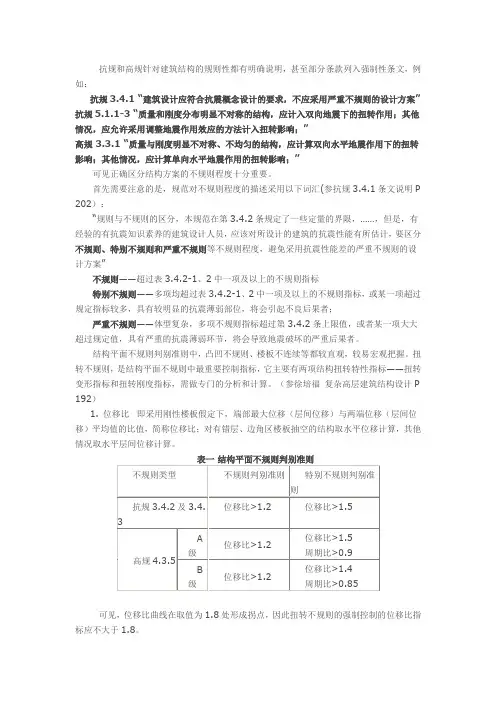

抗规和高规针对建筑结构的规则性都有明确说明，甚至部分条款列入强制性条文，例如：抗规3.4.1 “建筑设计应符合抗震概念设计的要求，不应采用严重不规则的设计方案”抗规5.1.1-3 “质量和刚度分布明显不对称的结构，应计入双向地震下的扭转作用；其他情况，应允许采用调整地震作用效应的方法计入扭转影响；”高规 3.3.1 “质量与刚度明显不对称、不均匀的结构，应计算双向水平地震作用下的扭转影响；其他情况，应计算单向水平地震作用的扭转影响；”可见正确区分结构方案的不规则程度十分重要。

首先需要注意的是，规范对不规则程度的描述采用以下词汇(参抗规3.4.1条文说明P 202）：“规则与不规则的区分，本规范在第3.4.2条规定了一些定量的界限，……，但是，有经验的有抗震知识素养的建筑设计人员，应该对所设计的建筑的抗震性能有所估计，要区分不规则、特别不规则和严重不规则等不规则程度，避免采用抗震性能差的严重不规则的设计方案”不规则——超过表3.4.2-1、2中一项及以上的不规则指标特别不规则——多项均超过表3.4.2-1、2中一项及以上的不规则指标，或某一项超过规定指标较多，具有较明显的抗震薄弱部位，将会引起不良后果者；严重不规则——体型复杂，多项不规则指标超过第3.4.2条上限值，或者某一项大大超过规定值，具有严重的抗震薄弱环节，将会导致地震破坏的严重后果者。

结构平面不规则判别准则中，凸凹不规则、楼板不连续等都较直观，较易宏观把握。

扭转不规则，是结构平面不规则中最重要控制指标，它主要有两项结构扭转特性指标——扭转变形指标和扭转刚度指标，需做专门的分析和计算。

（参徐培福复杂高层建筑结构设计P 192）1. 位移比即采用刚性楼板假定下，端部最大位移（层间位移）与两端位移（层间位移）平均值的比值，简称位移比；对有错层、边角区楼板抽空的结构取水平位移计算，其他情况取水平层间位移计算。

表一结构平面不规则判别准则不规则类型不规则判别准则特别不规则判别准则抗规3.4.2及3.4.3位移比>1.2位移比>1.5高规4.3.5A级位移比>1.2位移比>1.5周期比>0.9 B级位移比>1.2位移比>1.4周期比>0.85可见，位移比曲线在取值为1.8处形成拐点，因此扭转不规则的强制控制的位移比指标应不大于1.8。

对建筑结构设计不规则性问题的分析摘要：到建筑环境、施工条件和经费等多种因素的影响，设计师在设计建筑结构时，不得不改变建筑结构的设计，进而使建筑结构出现了不规则的现象。

为了保证建筑施工的安全性，设计者需要记录结构的不规则位置，并修改建筑设计方案，以保证设计的合理性。

所以，对于建筑的设计者来说，只有了解建筑结构设计不规则性的种类，进而注意设计相关问题，才能更好地完成高层建筑结构设计工作。

关键词：建筑结构；结构设计；不规则性一、现阶段建筑结构设计不规则性的特点1、平面不规则（1）扭转不规则：扭转不规则建筑结构指的是建筑每一层自身的最大弹性水平位移均大于楼层两端的弹性水平位移平均值的1.2倍。

判断标准为单向偶然偏心地震作用下的位移比超过1.2倍，甚至超过1.5倍。

（2）凹凸不规则：凹凸不规则建筑结构主要表现为平面太狭长（L/B＞6）、凹进太多（I/Bmax＞0.35）、凸出太细（I/b＞2.0）等。

凹凸不规则建筑结构判断标准为：阳光下，建筑结构平面凹进一侧的尺寸均大于其投影方向总尺寸的30%。

（3）楼板局部的不连续：楼板局部的不连续建筑结构指的是每一块楼板的尺寸及平面刚度变化较大。

一般表现为：有效宽度Be大于典型宽度的50%，开洞面积At大于楼面面积A的30%。

有些楼板局部特别不规则的，有效净宽度Be甚至会大于5米，或者一侧楼板最小有效宽度小于2米。

平面不规则会导致建筑平面质量偏心、平面刚度偏心、平面强度偏心，从而给整个建筑的施工及稳固性带来一定的问题。

2、竖向不规则（1）侧向刚度不规则：侧向刚度不规则建筑结构指的是除了建筑顶层，整个建筑楼层的侧向刚度值大小和相邻上一楼层的侧向刚度值大小相比较，小于70%；和该楼层以上相邻三个楼层侧向刚度平均值相比较，小于其80%；楼层局部收进的水平向尺寸和相邻下一层相比较大于其25%。

（2）竖向抗侧力构件不连续：竖向抗侧力构件不连续建筑结构指的是竖向构件位置缩进大于25%，或外挑大于10%和4m，或者上下墙、柱、支撑不连续，含加强层、连体类等。

构件分布情况的特殊性，上述判别条件并不能全方位、无偏差地描述出建筑结构在地震中实际的平面刚度急剧变化程度。

在实际工程实践中，楼板不连续的判断常有很大的分歧，面对同一个项目，不同的结构工程师往往也会有不同的判断结果。

因此，判别标准有必要进一步明确及完善。

文章以福建泉州地区某大型高层商业综合体项目为研究对象，运用相关结构软件比较分析项目中楼板不连续对整体结构的周期、整体侧向位移，以及结构应力的影响，结合相关文献研究成果及个人设计经验体会，提出了楼板不连续不规则项判别的方法建议，为类似项目结构设计更加经济合理提供应用参考。

2项目概况泉州某项目S3#楼位于福建省泉州南安市美林街道洋美村，项目定性为大型商业办公综合楼（见图1），地下3层，地上17层，其中地下1层至地上8层为大商业，地上9~17层为办公楼，房屋高度为87.3 m，建筑面积约为92 346.58 m 2，采用钢筋混凝土框架-剪力墙结构体系。

项目结构设计使用年限50年，所在地区的抗震设防烈度为7度（0.10 g ），设计地震分组第三组，建筑场地类别为Ⅱ类，特征周期为0.45 s。

地上8层及以下商业建筑抗震设防类别为重点设防类，结构安全等级为一级；地上9层及以上办公建筑抗震设防类别为标准设防类，结构安全等级为二级。

项目整体计算模型如图2所示，因建筑功能要求，项目地上2～5层商业中庭区域多处设置较大的结构洞口，典型楼层结构开洞位置如图3、图4所示，剪力墙布置较为分散均匀。

根据住房城乡建设部2015年颁布的《超限高层建筑工程抗震设防专项审查技术要点》（建质〔2015〕67号） [2]，本工程的不规则情况判断如表1所示，开洞导致第3及第5层Y 向有效楼板宽度比超限。

因此，楼板不连续不规则项判别为本工程结构设计的技术难点之一。

摘要 楼板不连续不规则项判别条件常存在争议。

文章通过具体案例，验证高层结构仅有少量楼层楼板开洞对结构体系影响不大。

结合相关文献研究成果，提出开洞范围薄弱部位楼板应力分析结合开洞侧楼板长宽比数值判断楼板不规则项的思路。

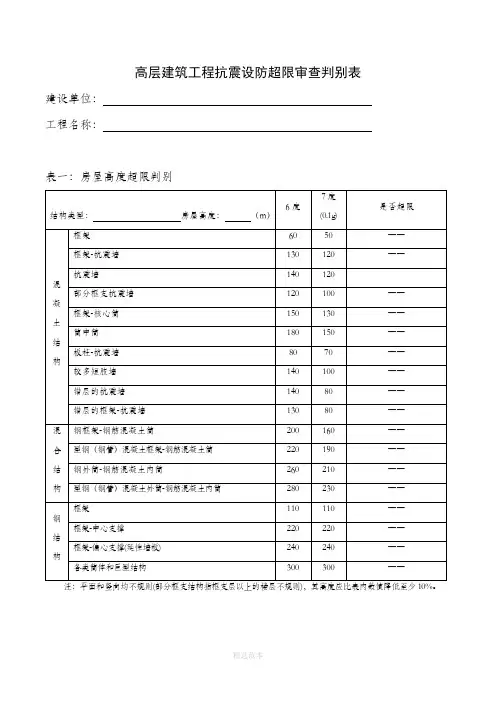

高层建筑工程抗震设防超限审查判别表建设单位：
工程名称：
表一：房屋高度超限判别
表二：房屋结构一般不规则判别
按楼板不连续的开洞对待；序号a、b不重复计算不规则项；局部的不规则，视其位置、数量等对整个结构影响的大小判断是否计入不规则的一项。

表三：房屋结构特别不规则判别（一）
表四：房屋结构特别不规则判别（二）
连接。

表五：其他高层建筑
综合结论：本工程属于（不属于）超限工程。

设计单位：（打印及盖出图章）施工图审查机构：佛山市中图建筑技术
服务有限公司
注册结构师：（签名及盖注册章）审查人：（签名）日期：日期：。

建筑形体的不规则与抗震设计问题分析摘要：近些年来，随着我国经济的高度发展和人们对生活质量要求的提高，建筑行业也迎来了机遇和挑战。

建筑形式越来越广，平面和空间越来越多元，对建筑结构设计方面提出了更高的要求。

其中，抗震设计是不规则建筑的重点和难点问题，是需要我们高度重视的，建筑形体的规则与否是抗震设计的一个重要控制指标。

国内外大量的震害表明，结构的不对称、不规则，结构容易发生破坏，严重的情况会出现结构的破坏倒塌。

我国于2010年也颁布了新的抗震设计相关规范，并在后期进行了相关的补充修订，对于建筑结构平面不规则的判别和抗震措施有具体要求，现从设计角度对于这两个问题进行分析。

关键词：不规则；抗震设计；问题分析1.建筑结构平面不规则定性判别标准1>扭转不规则，在具有偶然偏心的规定水平力作用下，楼层两端抗侧力构件弹性水平位移的最大值与平平均值的比值大于 1.2。

限制位移比的同时，《高规》对第一周转周期与平动周期也提出了限制要求，这这两者都与结构的抗扭有关，对楼层位移比的限制，关注的结构实际承受的扭转效应，而限制扭转平动周期比，其目的是对结构的抗扭能力大小的判断，扭转周期过大，说明该结构的抗扭能力弱，这类结构一旦遭受意外的扭转作用，将会导致较大的破坏，结构设计中应尽量避免。

另外需要指出的，扭转位移比受结构布置影响很大，当位移比不满足规范要求时，不一定结构的侧向刚度过小，此时，应查看楼层位移角的计算结果。

当位移角比较小时，应优先调整主要抗侧力结构的布置，较小结构的扭转效应，使质心和刚心偏心减小，同时可明显的减小楼层的层间位移比。

2>凸凹不规则，平面凹进的尺寸，大于相应投影方向总尺寸的30%3>楼板局部不连续，楼板的尺寸和平面刚度急剧变化，例如，有效楼板宽度小于改层楼板典型宽度的50%，开洞面积大于该层楼面面积的30%，或较大的楼层错层。

有效楼板宽度指楼板实际专递水平地震作用时的宽度，应扣除楼板实际存在的洞口宽度和楼电梯间在楼面处的开口尺寸等。

建筑结构不规则判别建筑结构的安全性是非常重要的，而规则的结构可以提供更好的稳定性和可靠性。

因此，不规则的建筑结构可能会造成很多危险和问题。

在建筑工程过程中，确保建筑结构处于规则或合理的状态，对于我们的安全和可持续性是至关重要的。

建筑结构不规则类型建筑结构不规则一般分为以下几类：垂直不规则、水平不规则、平面不规则以及基础不规则。

具体来讲，垂直不规则通常是指建筑高度方向的不匀称，例如这座建筑物的高度在一定区域内出现了“缺口”。

水平不规则则是指建筑物在平面布局上的不匀称，可能会导致建筑物的重心不稳定。

平面不规则则是指建筑物的平面形状不对称，例如，建筑的一个侧面可能更长或更短。

基础不规则则是指建筑物基础的不对称或不平衡，可能会导致整座建筑物的变形或倾斜。

建筑结构不规则危害不规则的建筑结构会带来很多危险和问题。

首先，这会增加建筑潜在的倒塌风险，尤其是对于地震区域的建筑物而言。

其次，不规则的建筑结构也会导致内部空间的浪费，增加了建筑的造价。

此外，不规则的建筑结构在能源使用和保温方面也有很大的问题。

最后，对于建筑师和规划者来说，建筑结构不规则也会给他们带来很多复杂和头疼的问题。

建筑结构不规则判别方法如何判断建筑结构是否规则呢？下面是一些常用的方法：1.模型分析：通过数学模型和物理实验，分析结构的动态响应，得出建筑结构的稳定性和可靠性。

2.代码要求：通过综合考虑建筑物的高度、占地面积、建筑用途等因素，制定对建筑结构的完整性和稳定性等要求。

例如，建筑结构要求规整、对称，且能够抵御自然灾害等。

3.检测标准：通过检测建筑物的形态、构造、材料和工艺等方面的问题，分析建筑物的状态和安全性。

4.规划优化：对于已经存在的不规则结构,可以通过优化规划设计，例如增加横向钢筋、增加斜向钢筋等，来强化建筑结构的稳定性。

因为不规则的建筑结构可能会给我们的建筑安全和可持续性带来很大的风险，建筑结构的合规还是非常重要的。

通过建筑结构不规则判别方法的应用和建筑结构规划设计的优化，我们可以提高建筑结构的稳定性和可靠性，使我们的建筑物更加安全和可持续。

高层住宅建筑常见结构不规则类型及分析作者：张春来源：《科技创新与应用》2017年第20期摘要：建筑结构的规则性判别工作，是抗震设计文件审查工作中较重要的一个环节。

文章通过对高层住宅结构设计进行分析，整理出常见的结构不规则类型，总结出避免不规则设计和减少不规则设计程度的技术措施和要点，对今后高层住宅类项目的技术审查进行指导，进一步加快审查速度，提高审批效率，推进了行政审批标准化的管理工作。

关键词：结构规则性判别；抗震设计文件审查；高层住宅中图分类号：TU973 文献标志码：A 文章编号：2095-2945（2017）20-0189-041 研究背景及意义近年来，为发展经济，进一步推进建设项目特别是重大工程建设项目的建设工作，本市各级政府及部门相继出台优化前期审批手续的实施细则，要求加快工程建设项目前期审批工作，提高审批效能，减少审批时限，这就要求我们将行政审批标准化的管理工作进一步推进。

工作中发现，建设单位为了降低建设成本、避免设计出现抗震超限高层建筑，对提交的设计资料进行反复的修改和补充，这是影响抗震设计文件审查时间的主要因素之一。

出现这种现象的主要原因是对相关文件分析得不到位和对规范相关条文理解得不透彻。

现对闵行区近年来建设项目进行研究，就高层住宅类项目的结构规则性判别形成研究课题。

通过对已完成抗震设计文件审查的项目进行分析，整理出高层住宅建筑常见的结构不规则类型，总结出避免不规则设计的技术措施和要点，将这些技术措施和要点具体化，避免不规则设计或减少建筑结构不规则设计程度。

2 高层住宅类建筑不规则结构的常见类型根据近年来闵行区抗震设计文件审查情况，高层住宅建筑（房屋高度不超过规定）常见的结构不规则类型及所占比例情况如图1所示。

由图可见，最常见的类型为扭转不规则和平面凹凸不规则，下面就以工程实例来分类阐述。

2.1 平面凹凸不规则工程实例A、B。

工程实例A：图2为一栋14层住宅楼的标准层结构平面图，如图所示，凹进一侧尺寸为4100mm（从抗侧力构件截面中心算起），相应总尺寸为10300mm，凹进一侧尺寸大于相应总尺寸的30%，为相应总尺寸的40%。

高层住宅建筑常见结构不规则类型及分析建筑结构的规则性判别工作，是抗震设计文件审查工作中较重要的一个环节。

文章通过对高层住宅结构设计进行分析，整理出常见的结构不规则类型，总结出避免不规则设计和减少不规则设计程度的技术措施和要点，对今后高层住宅类项目的技术审查进行指导，进一步加快审查速度，提高审批效率，推进了行政审批标准化的管理工作。

标签：结构规则性判别；抗震设计文件审查；高层住宅1 研究背景及意义近年来，为发展经济，进一步推进建设项目特别是重大工程建设项目的建设工作，本市各级政府及部门相继出台优化前期审批手续的实施细则，要求加快工程建设项目前期审批工作，提高审批效能，减少审批时限，这就要求我们将行政审批标准化的管理工作进一步推进。

工作中发现，建设单位为了降低建设成本、避免设计出现抗震超限高层建筑，对提交的设计资料进行反复的修改和补充，这是影响抗震设计文件审查时间的主要因素之一。

出现这种现象的主要原因是对相关文件分析得不到位和对规范相关条文理解得不透彻。

现对闵行区近年来建设项目进行研究，就高层住宅类项目的结构规则性判别形成研究课题。

通过对已完成抗震设计文件审查的项目进行分析，整理出高层住宅建筑常见的结构不规则类型，总结出避免不规则设计的技术措施和要点，将这些技术措施和要点具体化，避免不规则设计或减少建筑结构不规则设计程度。

2 高层住宅类建筑不规则结构的常见类型根据近年来闵行区抗震设计文件审查情况，高层住宅建筑（房屋高度不超过规定）常见的结构不规则类型及所占比例情况如图1所示。

由图可见，最常见的类型为扭转不规则和平面凹凸不规则，下面就以工程实例来分类阐述。

2.1 平面凹凸不规则工程实例A、B。

工程实例A：图2为一栋14层住宅楼的标准层结构平面图，如图所示，凹进一侧尺寸为4100mm（从抗侧力构件截面中心算起），相应总尺寸为10300mm，凹进一侧尺寸大于相应总尺寸的30%，为相应总尺寸的40%。

工程实例B：图3为一栋11层住宅楼的标准层结构平面图，如图所示，凹进一侧尺寸为5600mm（从抗侧力构件截面中心算起），相应总尺寸为11300mm，凹进一侧尺寸大于相应总尺寸的30%，为相应总尺寸的49.6%。

对建筑结构扭转不规则程度判别的研讨作者：李鸣来源：《城市建设理论研究》2014年第07期摘要：建筑结构的不规则，对于结构设计有十分重要的挑战。

本文主要探讨了建筑结构扭转不规则程度的判别，希望对于我国的建筑结构设计的发展有一定的促进作用。

关键词:建筑结构；扭转不规则；判别中图分类号：TU3文献标识码： A引言结构不规则性的判断，在设计中是一个非常重要的设计环节。

不规则性的判断结果，能直接影响到结构的建模、结构布置、薄弱楼层的判断、位移比的控制以及施工图设计，从而影响到整个的结构布置是否合理、安全、经济等。

本文通过对结构方案是否“规则”的判定及设计控制，针对性提出了具体调整处理措施，并对提高扭转不规则结构薄弱环节的抗扭承载力的措施进行了阐述，以供同仁参考。

1、建筑结构不规则性类型1.1复杂高层结构和超出规范结构：典型的有带有转换层、加强层、错层、连体、多塔楼等的结构。

超高超限的结构，其高度超过了规范规定的最大高，或其超过了规范规定的其最大最小限值；新型结构，我们在这里特指采用最新材料、新工艺技术建造的建筑并且规范没有涉及到的新的建筑结构类型。

1.2、竖向不规则结构侧向刚度不规则的结构：侧向刚度同与之相邻上部楼层的70%或者是相邻三层楼层平均值的80%；建筑上部楼层的收进部位同室外地面高度的差应该大于房屋高度的20%，其上部楼层在收进之后的水平尺寸则大于下一层的0.75倍；建筑的下部楼层的水平尺寸应该小于上部尺寸的90%同时水平尺寸应该大于4m；结构顶部因为取消墙柱进而就会有空旷建筑的形成。

竖向抗侧力构件不连续：竖向抗侧力构件（柱、抗震墙、抗震支撑）的内力可以通过水平转换构件（梁、桁架等）向下传递。

楼层承载力的突变：A级建筑的层间受承载力比小于80%；B 级高层小于75%。

1.3、平面不规则结构扭转的不规则结构：位移比大于1.2。

凸凹的不规则结构：平面过于狭长；凹进去的部分太多；凸出部分过细，楼板局部不连续的结构：在楼板上开洞凹入，起作用的楼板宽度应该小于其普通楼板宽度的50%；楼板的开洞面积大于本层楼面积的30%；平面为细腰形或楼层出现错层。
