住宅小区地下车库顶板结构

地下室车库顶板裂缝产生的原因及防治措施摘要：目前新建高层小区均设有全地下室和半地下室车库，车库结构顶板裂缝普遍存在。

结合新沣和园施工二标段项目实际施工情况，分析裂缝产生的原因，并提出防治结构裂缝的措施，为地下车库的施工提供参考。

关键字：车库顶板；裂缝；防治措施一、工程概况沣西新城新沣和园项目施工二标段位于陕西省西咸新区沣西新城高桥街道西马坊村,信息五路以东、丝创二路以南、丝创一路以北，兴咸路以西。

项目新建住宅楼12栋，其中28层住宅楼2栋、30层住宅楼4栋、32层住宅楼6栋及地下车库，建筑高度最高96.3m。

住宅楼均为剪力墙结构，整体车库为框架结构，建筑总面积约为353472 m2。

地下车库平面尺寸349.2m×227.3m，车库最大柱网尺寸8.1m×8.1m。

车库基础为坡形独立基础，车库底板厚度250cm，车库顶板采用结构找坡，厚度300cm。

车库顶板和挡土墙混凝土采用C35P6，其余部位均采用C30普通混凝土。

二、车库顶板裂缝的基本情况新沣和园二标段车库施工按设计后浇带分区段施工，顶板浇筑完成养护14天后模板拆除，拆除前同条件试块送检、梁板柱构件现场回弹检测，均满足拆模要求。

模板拆除后发现车库顶板顶部出现不规则裂缝，但数量较少，在随后的时间内裂缝宽度变大且在不断延长，甚至出现部分裂缝最后衍变贯通裂缝。

现场统计裂缝共56条。

专业人员现场测量裂缝的宽度、深度和长度，观察裂缝位置和分布特征、方向与形状，经统计分析得出部分顶板转角处的斜裂缝、不规则裂缝属于轻微裂缝和一般裂缝，对结构性能无影响，但对使用功能和外观质量有一定影响；部分贯穿裂缝属于严重缺陷裂缝，对结构性能和使用功能有决定性影响；具体统计数量见表1。

表1 裂缝统计三、车库顶板裂缝产生的原因（一）施工设计不合理施工设计时，整个结构的设计方法和混凝土结构的设计方案均会影响裂缝的发生概率。

(1)结构设计的过程中，结构概念的设计假定与实际情况不符时会致使结构出现裂缝，严重时会出现破坏性裂缝。

车库地下室顶板筏板注浆方案目录一、项目概述 (2)1. 项目背景 (3)2. 工程目标 (4)二、前期准备 (4)1. 设计方案确认 (6)2. 施工队伍组织 (7)3. 材料设备采购与检验 (7)三、施工流程 (9)1. 现场勘察与准备 (10)2. 筏板基础处理 (11)3. 注浆孔布置与施工 (12)4. 注浆材料制备及输送 (13)5. 注浆作业实施 (14)四、质量控制与验收标准 (15)1. 质量控制措施 (15)（1）材料质量控制 (16)（2）施工过程质量控制 (17)2. 验收标准与流程 (18)五、安全环保要求 (19)1. 安全生产管理 (20)（1）施工人员安全培训 (21)（2）施工现场安全防护措施 (22)2. 环保要求及措施 (23)（1）噪音控制 (24)（2）废弃物处理 (25)六、进度计划与资源调配 (26)1. 施工进度计划编制 (27)2. 资源调配与保障措施 (28)七、后期维护与管理 (28)1. 维护保养方案制定 (29)2. 定期检查与记录管理 (30)八、成本预算与效益分析 (31)1. 成本预算及构成分析 (32)2. 效益分析及预测报告总结点安排注浆方案的重要性及其目的，介绍项目背景及工程目标32一、项目概述本文档旨在为车库地下室顶板筏板注浆工程提供详细的技术方案，以确保工程质量、施工安全和工程进度。

本项目位于某市区，地下室顶板筏板面积约为1000平方米，设计荷载为600千克平方米，采用钢筋混凝土结构。

为了提高地下室顶板的整体承载力和抗震性能，本项目拟采用注浆技术进行加固处理。

注浆是一种常用的土木工程加固技术，通过向土壤中注入水泥浆或聚合物浆等材料，使其与土壤形成紧密的结合体，从而提高地基的承载力和抗剪强度。

在本项目中，我们将采用高强度水泥浆作为注浆材料，通过现场搅拌和灌注的方式，对地下室顶板筏板进行加固处理。

在实施注浆工程之前，我们将对地下室顶板筏板的结构进行全面检查，包括裂缝、变形、空鼓等病害情况的识别和分析。

地下室车库顶板裂缝原因分析及处理摘要：随着社会的不断发展以及各房地产开发商实力的不断加强,近年来兴建了许多高层建筑,并且都设计一层、两层、三层地下室。

如果施工中地下室顶板开裂将大大影响结构的整体性并造成地下室顶板渗漏,给整个工程带来严重的危害。

下面就对地下室顶板裂缝问题进分析并提出对策措施,以供工程设计、施工参考。

关键词：地下室；顶板；裂缝1工程概况该工程为单建式大型地下车库，±0.00 以上局部设置二层上部建筑，地库平面尺寸205.2×37.9m，柱网8.4×8.4m，框架梁截面尺寸300×800mm，次梁呈十字型布置，截面尺寸250×650mm。

车库顶板荷载 24（覆土）+5（活）kN/m2，顶板为4.2×4.2m 连续双向板，板厚 180mm，配筋为HRB400 双向双层Φ10@150，砼强度等级 C30（P6）。

2 裂缝产生由于地库施工期正处南方炎热夏季，顶板裂缝集中发生在 9轴至 18 轴之间，裂缝走向均与建筑物短边方向相平行，且较为集中地连续、规则出现。

3 原因分析3.1 伸缩缝间距过大本工程在顶板覆土前，实为露天结构，伸缩缝间距应按 35m控制。

设计时沿长边方向仅设置三条后浇带，致使连续浇筑的分块长度达 42 ～ 53m，超出规范限值较多。

尤其二条后浇带的位置影响上部结构连续施工，使无任何保温隔热措施的结构在炎热夏季的外露时间延长。

当温度变化和收缩影响等间接作用在地库顶板产生偶合变形时，9 ～ 18 轴间的 2 块板在长边方向缺少冗余约束，致裂缝集中出现；而短边方向和其它 2 块板则由于边缘构件（外墙）的约束，变形受到限制，没有裂缝产生。

3.2 顶板结构设计安全冗余略显不足主次梁的截面高度偏紧，次梁十字型布置如能改成≠或＃字型布置，减小顶板跨度可提高顶板的刚度，从而大幅增加顶板抵抗变形、裂缝开展的安全冗余。

顶板钢筋 10mm 的小直径与180mm 的大板厚不匹配。

住宅建筑工程地下室结构设计要点摘要：住宅建筑因实用性而增设地下室，地下室项目在建筑工程中具有重要意义，如地下车库、人防地下室等的结构合理性与住宅建筑的质量有着直接关联，这便对地下室结构设计提出一系列要求。

本文以某小区住宅工程为例，结合讨论了当前住宅建筑工程地下室结构设计的需求，并对设计重点进行了阐述，最后提出了结构设计内容的实现方案。

关键词：住宅建筑；地下室；结构设计；设计要点工程案例位于广东省某市，为高层住宅小区，地下室面积总量约为10428.33㎡，内未设人防地下室，上部拟建15层住宅楼，地下室底板标高为-4.76m，顶板为-0.96m，顶板覆盖均厚1.18m的土层，地下室抗震等级为3级。

项目位于山区边缘，地下水资源相对丰富，且全年降水较多，地质层多以沉积岩、砂土、砾石层、硬质砂岩为主，地质结构相对稳定，但冲积层、人工堆积层等土质相对松散，且地下原始岩土层整体渗透性较强。

地下室功能预设为停车、仓储、排水等，且准备安置小区供水、供电等基础设备，因此需要做好地下室稳定性和防渗性设计。

1.住宅建筑工程地下室结构设计的原则综合考虑投资方、施工方及使用方的切身利益，以及市场中技术、观念、功能等相关方面的实际需求，对本工程地下室结构设计的原则进行确定。

设计时需要考虑投资与成本消耗，从而计算出预期效益，即效益=投资（拨付）-成本开支。

成本即是投资方、施工方都关注的问题，因为以招标文件和合同确定的投资额度一般作为参照蓝本，小于预设额度则双方获得既得利益，超出投资额则投资方利益受损，施工方也会面临声誉受损、利益空间变窄等实质困扰。

因此地下室项目的预期成本不得超过总成本的30%，考虑到地下室质量保障，也不得低于20%，由此形成了设计所必须遵守的造价区间。

需要从技术、材料、资源消耗、人力成本等多个方面进行控制。

因此首先要做的就是降低施工难度，同时确保施工质量，提高用材质量。

如地下室梁柱结构的设计，需要综合考虑地下室梁柱的规格、受力数值、占用空间、材料的性能与价格、施工技术等问题，在设计方案中调配耗资配比，以确保方案效益最大化。

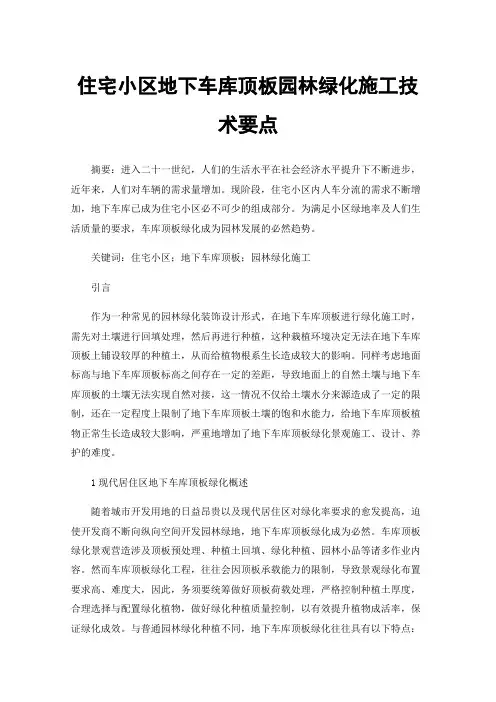

住宅小区地下车库顶板园林绿化施工技术要点摘要：进入二十一世纪，人们的生活水平在社会经济水平提升下不断进步，近年来，人们对车辆的需求量增加。

现阶段，住宅小区内人车分流的需求不断增加，地下车库已成为住宅小区必不可少的组成部分。

为满足小区绿地率及人们生活质量的要求，车库顶板绿化成为园林发展的必然趋势。

关键词：住宅小区；地下车库顶板；园林绿化施工引言作为一种常见的园林绿化装饰设计形式，在地下车库顶板进行绿化施工时，需先对土壤进行回填处理，然后再进行种植，这种栽植环境决定无法在地下车库顶板上铺设较厚的种植土，从而给植物根系生长造成较大的影响。

同样考虑地面标高与地下车库顶板标高之间存在一定的差距，导致地面上的自然土壤与地下车库顶板的土壤无法实现自然对接，这一情况不仅给土壤水分来源造成了一定的限制，还在一定程度上限制了地下车库顶板土壤的饱和水能力，给地下车库顶板植物正常生长造成较大影响，严重地增加了地下车库顶板绿化景观施工、设计、养护的难度。

1现代居住区地下车库顶板绿化概述随着城市开发用地的日益昂贵以及现代居住区对绿化率要求的愈发提高，迫使开发商不断向纵向空间开发园林绿地，地下车库顶板绿化成为必然。

车库顶板绿化景观营造涉及顶板预处理、种植土回填、绿化种植、园林小品等诸多作业内容。

然而车库顶板绿化工程，往往会因顶板承载能力的限制，导致景观绿化布置要求高、难度大，因此，务须要统筹做好顶板荷载处理，严格控制种植土厚度，合理选择与配置绿化植物，做好绿化种植质量控制，以有效提升植物成活率，保证绿化成效。

与普通园林绿化种植不同，地下车库顶板绿化往往具有以下特点：（1）地下车库顶板因承载能力限制，回填土厚度往往较薄，因此限制了大型乔木以及深根性植物等的种植。

（2）由于车库顶板的非渗透性，使得绿化浇灌、下雨时的水分不能及时排出，水分长期留存就会加大植物烂根的几率，故需增设相应的排水系统。

（3）地下车库顶板绿化景观营造时，受固定标高、形状规则等因素的影响，使得顶板绿化地形变化少，且园林景观设计时要统筹考虑顶板红线范围、排水坡度等问题。

住宅产品标准化文件地下车库配置标准1、结合目前市场形势及项目需求，为更好地控制成本，在原《地下车库配置标准11ZZ-09》（2013修订版）的基础上，制定了《地下车库配置标准11ZZ-09》（2015修订版）。

2、本建造标准的编制目的是：通过地下车库更精细化设计，能够在保证产品品质，不影响客户重要敏感点的基础上，为科学合理地把控项目成本提供技术支持，为开发决策提供参考。

3、主要就地下车库覆土厚度、层高、柱网尺寸、单车位面积、汽车出入口坡道、人防主要出入口做法及室内装修做法等问题进行了约定，以保障后续项目地下车库及半地下车库的设计能够满足市场的需要，且经济、合理。

4、本标准用于控制建业集团住宅建筑地下车库的设计。

5、本标准适用于住宅楼下方的普通地下车库，不包含机械立体停车库、别墅私家车库等特殊的地下车库。

6、本标准所要求指标首先要求必须做到，遇有特殊情况（如当地政府有特殊规定、或项目本身情况特殊等），应提前报产品中心沟通确定。

7、本标准所要求的各指标限值不是最优值，不能因已达到指标而停止优化。

一、地下车库设计对景观方面的要求二、地下车库类型的选择三、地下车库柱网布局的形式四、地下车库单车位面积控制指标五、地下车库层高的控制指标六、地下车库车行出入口的位置及形式七、地下车库地上构件设计标准八、地下车库的设备机房及设备管线要求九、地下车库内部装修十、地下车库标识系统一、地下车库设计对景观方面的要求1、室外景观概念方案应在地下车库施工图设计开始前确定,景观方案未确定前不得进行地下车库施工图设计。

景观概念方案中至少应明确“概念方案平面图”、“竖向标高意向图”、“对地库结构设计有影响的景观构筑物位置及意向图”、“交通分析图”，并对建筑方案中的“通风采光井”的形式、尺寸及位置、消防通道的范围等从景观角度提出意见和建议。

2、车库顶板覆土厚度应按确定的景观方案据实考虑，并满足总图外网的要求，平均覆土厚度一般不应超过1.2米。

浅析建筑工程地下室顶板回填土结构安全施工控制要点摘要：近年来，建筑业的飞速发展，高层建筑快速发展，地下室也已成为高层建筑中的常用配套的附属工程。

地下工程的建设，自然带来的是地下室顶板回填土、地下外墙肥槽回填的问题。

本文主要就地下室顶板回填土的施工进行分析，浅析其应用过程的控制要点。

关键词：高层建筑、顶板回填土、结构安全、控制要点1、前言近年来，在建筑工程建设中，因地下室顶板回填土施工不规范，造成地下室顶板结构产生结构裂缝，甚至顶板结构坍塌时有发生。

如何确保地下室顶板回填土施工质量，考虑地下室结构的施工安全，是本文的主要内容。

2、地下室顶板回填土的分析目前高层、超高层建设设计中，普遍会追求造价低、工期快的设计方案。

根据目前已出现的因地下室顶板回填土发生结构裂缝，甚至顶板坍塌的案例中，造成的原因主要为：1、设计结构类型大多为无梁楼盖；2、回填土施工不规范，存在堆载过高、集中的现象；3、在回填施工阶段，未进行结构设计复核和采取相应的加固措施。

地下室顶板回填土主要是在以下两中结构工况下进行：1、地下室顶板结构已经全部完成，地下室后浇带已全部封闭；2、地下室结构顶板已完成，局部沉降后浇带未封闭，提前进行顶板回填土施工，两种工况下的施工，对结构影响比较大。

为保证施工安全，在地下室顶板回填土施工前，有必要委托原设计单位按照《顶板回填方案》中的工况对结构承载力、裂缝宽度进行复核验算，同时形成是否需要进行结构加固措施的书面文件。

3、地下室顶板回填土的施工方法及控制要点地库顶板清理→检验回填土质量→测量→卸料→分层铺土、耙平→夯打密实→修整找平验收3.2施工控制要点3.2.1施工部署策划回填路线和回填土堆放场地，回填流程建议采用卸土车（大拖拉-中型）运至现场卸土点，严禁运土车上地库顶板，顶板回填土采用人工配合机械回填、平整、压实的施工方法，装载机配合推土机运送到土方回填部位，装载机平整。

为避免回填土机械对顶板的影响，所有上地库顶板的自卸小汽车、装载机、挖掘机等均不得超过20吨（需根据顶板设计荷载取值计算），可利用消防车道。

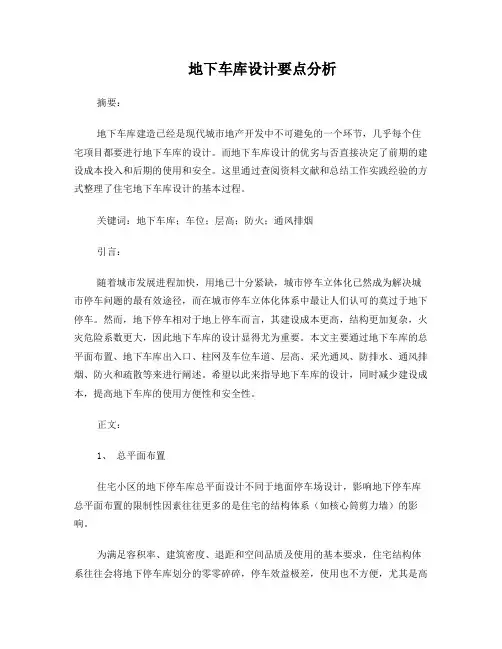

地下车库设计要点分析摘要：地下车库建造已经是现代城市地产开发中不可避免的一个环节，几乎每个住宅项目都要进行地下车库的设计。

而地下车库设计的优劣与否直接决定了前期的建设成本投入和后期的使用和安全。

这里通过查阅资料文献和总结工作实践经验的方式整理了住宅地下车库设计的基本过程。

关键词：地下车库；车位；层高；防火；通风排烟引言：随着城市发展进程加快，用地已十分紧缺，城市停车立体化已然成为解决城市停车问题的最有效途径，而在城市停车立体化体系中最让人们认可的莫过于地下停车。

然而，地下停车相对于地上停车而言，其建设成本更高，结构更加复杂，火灾危险系数更大，因此地下车库的设计显得尤为重要。

本文主要通过地下车库的总平面布置、地下车库出入口、柱网及车位车道、层高、采光通风、防排水、通风排烟、防火和疏散等来进行阐述。

希望以此来指导地下车库的设计，同时减少建设成本，提高地下车库的使用方便性和安全性。

正文：1、总平面布置住宅小区的地下停车库总平面设计不同于地面停车场设计，影响地下停车库总平面布置的限制性因素往往更多的是住宅的结构体系（如核心筒剪力墙）的影响。

为满足容积率、建筑密度、退距和空间品质及使用的基本要求，住宅结构体系往往会将地下停车库划分的零零碎碎，停车效益极差，使用也不方便，尤其是高层住宅结构体系表现的更为明显。

因此设计构思初期就应结合总体布局和周围坏境综合考虑地下车库的总平面布置。

根据停车容量越大停车效率越高的特点，有必要将停车空间尽可能的集中布置。

具体做法如下：(1)、住宅楼尽量沿基地周边布置，留出集中停车空间。

(2)、住宅楼多栋组合布置。

（3）、优化住宅结构体系，使其与地下室柱网相匹配。

另外地下停车库总平面的布置还必须兼顾结构安全、场地高差、住区使用方便以及对住区环境干扰的影响。

2、地下车库出入口2.1、出入口位置地下车库车辆出入口应方便小区管理，与小区景观设计相协调，不应深入小区内部，尽可能正对车库内主流线，减小对地上住户的影响，两个疏散口之间的距离不应小于15米，两个车道毗连时，必须用防火隔墙隔开。

一、工程概况本工程为扬州市华升房地产开发开发的华升沁园一期三标段地下车库二工程工程。

工程地点位于高邮市纬十五路南，沿河东路东。

建设单位：扬州市华升房地产开发；设计单位：江苏时代建筑设计；勘察单位：江苏时代建筑设计；监理单位：扬州建兴工程建设监理；施工单位：江苏扬建集团；本工程为框架剪力墙结构，建筑层次：地下一层，建筑面积M2，层高为m，根底为筏板根底：根底垫层为C15，筏板根底、外墙、坡道侧墙采纳C35P6抗渗商品混凝土，柱采纳C35商品砼，顶板〔含梁〕采纳C30商品砼。

地下车库包括7#、8#、9#、11#、12#自行车库，车库以上主体为框架剪力墙结构，建筑层次：除8#楼为十八层、9#为二十八层外,其它均为十一层，建筑面积分不㎡、11938㎡、㎡、㎡、5300.915m2、3081.702m2，建筑檐口高度m、9#楼为81.2m外，其它均为。

二、施工布暑1、本地下车库工程，工期紧任务重，按业要紧求自2011年8月17日开工，要求二个月内完成地下车库结构工程，对此我工程部组织了强有力的组织机构，从质量、平安、进度、材料、资金、人员组织等方面进行同步治理，不折不扣地做前期各项预备工作，保质、保量、按期完成施工任务，施工组织治理网络见附表。

2、以轴与间的横向后浇带为界分二个平行流水段施工，第一流水段-轴，第二流水段-轴。

3、浇筑砼时在现场每个流水段〔即东西两端〕各布置二台砼输送泵或汽车泵。

4、砼浇筑方向：第一流水段由轴往轴方向〔即由东向西〕浇筑；第二流水段由轴往轴方向〔即由西向东〕浇筑。

三、要紧施工方法地下车库结构施工顺序：工程测量→土方开挖→接桩〔8#楼〕→砖胎膜→砼垫层→弹线→筏板根底→墙柱→顶板→养护1、工程测量①轴线投测⑴依据总平面图确定主控十字轴线，用经纬仪及50M钢卷尺依次定出其它主轴线，并核查原打桩放样轴位精度，经复核无误后，最后设置好龙门桩，并做好轴线标志，防止被破坏。

②建筑物在地下车库施工时期，建立轴线方格网，在四面四面外墙上用红油漆标志，作为轴线投测的依据。

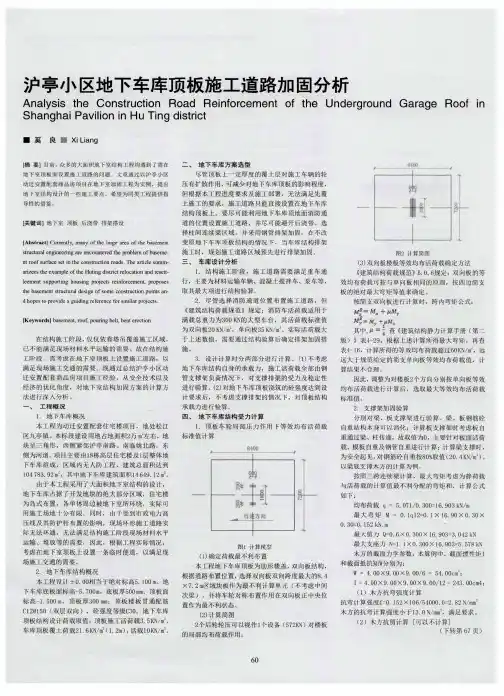

目录一、编制说明及依据 (3)1.1 编制说明 (3)1.2 编制依据 (3)二、工程概况 (4)2.1工程基本概况 (4)2.2施工道路及堆场布置 (5)2.3地下车库顶板加固概况 (7)2.4允许驶入顶板通道的车辆荷载信息 (9)2.5、地下车库设计允许承载力计算 (9)2.6施工道路荷载验算： (10)2.7立杆受压应力及稳定性的计算 (11)2.8、材料堆场荷载验算： (12)三、临时加固支撑架搭设 (12)3.1、支撑架构造要求 (12)3.2、支撑架搭设质量要求 (14)3.3、支撑体系施工方法 (15)四、支撑架安全管理 (17)4.1、支撑架施工管理机构 (17)4.2、支撑架的安全管理制度 (17)4.3、支撑架的安全管理措施 (18)4.4、支撑架的安全施工措施 (19)4.5、道路使用安全管理措施 (20)五、加固支撑架附图 (22)5.1加固支撑立杆平面图： (22)5.2加固支撑竖向剪刀撑投影平面图： (22)5.3加固支撑架立面图： (22)5.4加固支撑架1-1剖面图： (22)5.5加固支撑架2-2剖面图： (22)5.6加固支撑架3-3剖面图： (22)5.7加固支撑架4-4剖面图： (22)5.8加固支撑架5-5剖面图： (22)5.9板底加固支撑详图： (22)5.10梁底加固支撑详图： (22)5.11地下车库顶板加固支撑可调支托详图： (22)5.12地下车库顶板加固支撑架及已有结构拉结详图： (22)5.13地下车库顶板后浇带部位加固支撑详图： (22)六、附件（车辆技术参数） (22)一、编制说明及依据1.1编制说明本工程地下室施工完成后，因现场场地限制，后期工程部分施工道路主要材料的转运以及混凝土浇筑、号房基础部分回填土运输等需要在地下室顶板上进行。

考虑结构安全，需对部分顶板进行加固，加固采用钢管扣件脚手架支撑，顶部采用可调支托支承。

为保证施工顺利进行，现对其支撑体系布置、施工工艺以及施工质量安全措施方面加以阐述，特编制本加固专项施工方案。

对某地下车库顶板开裂的原因分析及处理措施地下车库顶板开裂是指车库顶部出现裂痕或断裂的现象。

这种情况可能对车库使用造成安全隐患，因此需要及时分析问题的原因并采取相应的处理措施。

我们来分析导致车库顶板开裂的可能原因：1. 结构设计问题：如果车库的顶板设计不合理，强度不足或者在施工过程中没有充分考虑到荷载分布和变化，就有可能导致其开裂。

这种情况下，需要对车库顶板的设计进行重新评估，并进行必要的结构加固。

2. 材料问题：车库顶板的材料选择不当或者材料质量存在问题，也会导致开裂。

使用了强度不足的材料或者存在杂质的建筑材料。

这种情况下，需要对车库顶板的材料进行检测和更换。

3. 温度变化：车库地下部分受到来自地下土壤的热胀冷缩影响。

当温度变化较大时，地下土壤会产生体积的变化，进而对车库顶板施加内力，导致开裂。

处理该问题的常见方法是在车库顶板中设置伸缩缝，以缓解因温度变化引起的应力。

4. 车流、车库使用频繁性：车流和车库的使用频繁性也可能导致车库顶板开裂。

车库下方的地基承受着来自车流和车库使用的巨大荷载，如果地基的承载能力不足，就会导致开裂。

解决这个问题的方法是对地基进行加固，确保其能够承受车流和车库使用的力量。

1. 进行结构评估：对车库的结构进行评估，确定是否存在设计问题或结构强度不足的情况。

根据评估结果，采取相应的结构加固措施，如加设钢筋、加厚顶板等。

2. 检测材料质量：对车库顶板的材料进行检测，确保其质量符合标准。

如发现材料存在问题，要及时更换。

3. 设置伸缩缝：针对温度变化引起的开裂问题，可以在车库顶板中设置伸缩缝，以缓解因温度变化引起的应力。

伸缩缝的设置需要根据实际情况进行，可以参考相关规范和设计原则。

4. 加固地基：如果车流和车库使用频繁性导致的地基承载能力不足，需要对地基进行加固。

可以采用注浆、灌浆等方法，提高地基的承载能力。

对于已经出现开裂的情况，需要及时采取修复措施，以确保车库使用的安全性。

修复车库顶板开裂的方法可以根据具体情况选择，如用修补材料填充裂缝、加设树脂或钢筋等。

太原经济技术开发区地块2016-04唐桦园住宅小区项目地下车库顶板行车及材料堆放专项施工方案审批：审核：编制：山西八建集团有限公司2020年7月15日目录一、工程概况 (2)（一）工程建设概况一览表 (2)（二）地下车库结构设计概况一览表 (2)二、编制说明及编制依据 (2)（一）编制说明 (2)（二）编制依据 (3)三、设计数据(根据结构图纸) (3)四、设计承载能力计算 (3)五、地下车库顶板行车承载计算 (3)（一）车库顶板行车荷载 (3)（二）车库顶板行车安全保障技术措施 (6)六、地下车库顶板材料堆放承载计算 (7)(一)钢筋堆场的堆载验算 (7)（二）钢管堆载验算 (7)（三）方木、板堆载验算 (8)（四）砖、砌块堆码验算 (8)（五）施工电梯处荷载验算 (8)附图：地下车库顶板行车路线图 (9)一 、工程概况（一）工程建设概况一览表 （二）地下车库结构设计概况一览表二、编制说明及编制依据（一）编制说明工程名称 太原经济技术开发区地块2016-04唐桦园住宅小区项目（三期）工程 工程地址 太原经济技术开发区唐桦路以东工程类别 一类汽车库建筑总面积29698m2出地面面积 324m2 地下建筑面积 29374m2 建设单位 太原晨程置业发展有限公司勘察单位太原市新建筑设计研究院 设计单位 太原市新建筑设计研究院 监理单位山西新润达工程项目管理有限公司总包单位山西八建集团有限公司 质量要求合格人防区基础标高-7.85m -9.85m 顶板标高 -2.40m -2.40m 层高 5.45m 7.45m 板厚 300mm 300mm 支模架高度 5.15m7.15m非人防区基础标高 -7.90m -8.80m -9.30m -9.30m 顶板标高-2.40m -1.20m -2.40m -1.1m 层高5.50m7.6m6.90m8.2m板厚 590mm （150mm 砼+390mm 网箱+50mm 砼） 590mm （150mm 砼+390mm 网箱+50mm 砼）590mm （150mm 砼+390mm 网箱+50mm 砼）590mm （150mm 砼+390mm 网箱+50mm砼）由于本工程地下车库及主体同时施工，5#、6#、7#及10楼主体结构施工时没有施工道路和施工场地，根据现场的实际情况和施工的需要，在本工程的地下车库顶板上布置临时行车道路、施工升降机基础、钢筋加工棚及材料堆场，施工期间的荷载大于设计活荷载，需对布置钢筋加工棚及材料堆场位置及施工道路部位的地下车库顶板现浇板进行顶撑加固（考虑结构砼支撑体系加强）。

地下车库顶板梁施工方案一、施工前准备工作1.安全措施：在施工现场设置安全警示标志和围挡，并备足个人防护用具。

2.施工人员：安排具备施工经验的专业工人，其中包括梁的施工队伍、钢筋班组以及混凝土班组等。

3.施工设备：准备好梁模板、支模、钢筋和混凝土搅拌机等所需设备。

4.材料准备：按照设计要求准备好混凝土、钢筋和模板等材料，并进行验收。

二、施工流程1.模板搭设（1）在施工区域按照设计方案的要求进行标线，确定梁的位置和尺寸。

（2）搭设支模：根据梁的尺寸和设计要求，在标线处搭设适当高度的支模，并使用水平仪进行校正，确保支模的平整和稳定。

（3）安装模板：根据支模的大小和形状，切割和组装合适的模板，并使用钢丝绳和螺杆等固定在支模上，确保模板的牢固性。

2.钢筋加工和安装（1）钢筋加工：根据设计图纸的要求，进行钢筋的剪切、弯曲和焊接等加工工作。

（2）钢筋安装：按照设计图纸的标注，在模板内放置和固定好各层次的钢筋，注意钢筋的间距、覆盖层和交叠长度等要求。

（3）连接钢筋：通过焊接、扎线连接等方式，保证钢筋之间的连接牢固，并加固钢筋与模板之间的连接点。

3.混凝土浇筑（1）浇筑筑前处理：在梁模板周围进行好湿润处理，并检查梁模板的支撑和牢固性。

（2）混凝土配制：按照混凝土设计强度和配合比，准确控制水灰比、骨料粒径和拌和时间等参数，确保混凝土质量稳定。

（3）混凝土浇筑：采用泵送或人工的方式进行混凝土的浇筑，保持浇筑的连续性和均匀性。

（4）振捣作业：利用振动器进行混凝土的振捣，排除混凝土内部的气泡和杂质，提高混凝土的密实性和均一性。

（5）平整和养护：利用刮平机进行混凝土的平整和抹光，同时进行养护，防止混凝土过早脱水和开裂。

三、质量控制1.材料验收：在施工前对混凝土、钢筋和模板等材料进行验收，确保符合设计要求和国家标准。

2.施工现场管理：严格按照施工程序和质量控制要求进行管理，确保施工过程中的整洁、安全和有序。

3.施工工艺控制：确保施工工艺和方法的正确执行，避免因操作不当引起的质量问题。

目录一、工程概况 (1)二、临时道路顶板荷载分析 (1)三、编制依据 (1)四、资源配置保证 (1)五、施工顺序 (2)六、施工工艺 (2)七、施工规范要求 (4)八、文明施工 (5)九、安全施工保证措施 (6)十、板模板(扣件钢管架)计算书 (7)附图：后浇带及非消防车道位置现场平面道路布置图地下车库行车路线方案一、工程概况本工程地下车库板厚300m，板跨度7.65m*7.65m，梁截面450mm*900mm，柱距8.1*8.1m，柱截面500mm*500mm。

原设计车库顶板横载1.5m覆土，消防车道活载48t的消防车。

二、临时道路顶板荷载分析目前用于所有楼栋混凝土浇筑地泵全部位于车库顶板外侧，车库顶板无混凝土罐车行走，需使用车库顶板行车的有加砌块运输车、砂石料运输车、水泥运输车、周转料等运输车，目前车库所有行走车辆全部不超过30T，按照目前消防车道图中所满足的最大载重车辆（登高平台消防车XZJ5480JXFDG68），满载质量48.2T，能够满足目前30T载重要求。

三、编制依据1、《E地块地下车库结构施工图》2、《南昌市幸福渠水系综合整治工程综合住房小区解放东路小区项目（E 地块）消防总平面图》四、资源配置保证1、计划投入的主要物资计划主要投入的物资表（估算量）2、作业人员作业人员配备和分工注：根据工程进展情况和实际需求将及时调整人材机的投入。

五、施工顺序安装垫板--安装底托--竖立杆--纵向扫地杆--横向扫地杆--大横杆（搁栅）--小横杆--顶托--方木--剪刀撑--施工便道搭设临边防护六、施工工艺1、后浇带及非消防车道位置（阴影部分/附图一）进行加固回顶，宽度为8.6m （整跨），地面道路设置为6m宽，两侧设置1.5m高临时防护。

2、本工程地下室顶板加固回顶采用Φ48*3.0mm钢管搭设，在需要加固的范围内搭设满堂架支撑，楼板支撑加固体系均采用扣件式脚手架步距1500mm，立杆间距为600 *600mm，顶板面板选用15mm厚多层板，主龙骨采用Φ48*3.0mm钢管，间距600mm，次龙骨采用50*100的木方，间距250mm。

探究无梁楼盖设计在地下车库顶板的应用摘要：近些年来，随着城市基础设施项目的不断增多，促使地下车库数量也在不断增多，而地下车库顶板采用无梁楼盖是一种综合技术经济指标较好的结构形式。

无梁楼盖是将没有框架梁和次梁的等厚度平板直接支撑在柱上，是一种双向受力的板柱结构，是在对于建筑物净空与层高限制较严格的建筑物经常使用的楼盖形式，地下车库顶板由于负载较大，柱顶处须设置柱帽。

地下车库无梁楼盖可以有效地减小结构顶板高度，减小车库埋深，车库内顶棚平整美观，利于铺设风管、喷淋水管及电气管线，施工模板简单，但是无梁板的延性较差，板在柱帽或柱顶处的破坏属于脆性冲切破坏。

本文结合某车库实例，对地下车库无梁楼盖在竖向荷载作用下的冲切验算和内力进行分析、计算。

其中冲切验算采用软件计算及标准跨手算复核；内力计算分别采用经验系数法、等代框架法（理正软件计算）、盈建科软件有限元整体计算，并对三种方法的计算结果进行比较。

经验系数法是一种物理力学概念明确，简明使用的手算设计计算方法，但是其有几条限制条件，而且只能计算竖向荷载作用情况；等代框架法是将杆件刚域的长度剪除掉，可以计算水平、竖向荷载作用情况；有限元整体计算则应用较广。

关键词：无梁楼盖设计；冲切验算；经验系数法；等代框架法；有限元整体计算绪论：现阶段，与梁板施工结构相比较，地下车库顶板采用无梁楼盖设计具备很大的优势特征，既能够大大降低地下车库的高度，对土方数量的挖掘也能大大减少，还有造型美观，有利于通风，便于布置管线和施工等优点。

但是无梁楼盖设计的结构延性较差，板在柱帽或柱顶处的破坏属于脆性冲切破坏。

所以无梁楼盖的计算非常重要，本文针对传统算法（经验系数法和等代框架法）和有限元整体计算进行比较总结。

一、工程简介及自然条件本工程为某地下车库，层高3.6m，车库顶板覆土厚度不大于1.0米。

车库结构形式为现浇混凝土无梁楼盖板柱结构，基础采用筏板基础。

该工程结构设计使用年限为50年，其地基基础的设计等级为丙级。

本工程为某地下车库顶板防水施工，地下车库顶板面积约为10000平方米，地下车库顶板结构为钢筋混凝土板，顶板厚度为200mm。

本工程采用防水卷材和防水涂料相结合的防水体系，确保地下车库顶板防水效果。

二、施工准备1. 材料准备：防水卷材、防水涂料、基层处理剂、施工工具等。

2. 人员准备：专业防水施工队伍，施工人员需具备防水施工经验。

3. 施工机械准备：切割机、滚刷、喷枪、施工梯等。

4. 施工方案编制：根据工程实际情况，编制详细的施工方案。

三、施工工艺1. 基层处理：对地下车库顶板进行清理，确保基层表面平整、无油污、无杂物。

2. 防水卷材施工：（1）铺设防水卷材：按照设计要求，将防水卷材铺设在地下车库顶板上。

（2）搭接处理：防水卷材搭接长度不小于150mm，两层卷材应错槎接缝，错开距离不得小于500mm。

（3）焊接：使用喷枪对搭接缝进行焊接，确保焊接质量。

3. 防水涂料施工：（1）基层处理：对地下车库顶板进行打磨、清洁，确保基层表面平整、无油污、无杂物。

（2）涂刷防水涂料：按照涂料厂家要求，将防水涂料涂刷在地下车库顶板上。

（3）涂层厚度：涂层厚度根据设计要求进行控制，一般控制在1.5mm左右。

4. 细部节点处理：（1）阴阳角处理：在阴阳角处设置加强层，增强防水效果。

（2）穿墙管处理：在穿墙管处设置附加层，增强防水效果。

（3）排水沟处理：在排水沟处设置防水层，确保排水畅通。

四、施工注意事项1. 施工过程中，严格控制防水材料的施工质量，确保防水效果。

2. 施工过程中，注意施工安全，遵守施工规范。

3. 施工完成后，进行验收，确保防水效果。

五、施工进度安排1. 施工前，组织施工人员进行技术交底，明确施工要求。

2. 施工过程中，严格控制施工进度，确保工程按期完成。

3. 施工完成后，进行验收，确保工程质量。

六、质量保证措施1. 施工过程中，严格按照施工规范进行施工，确保施工质量。

2. 施工完成后，进行自检、互检、专检，确保工程质量。

对某地下车库顶板开裂的原因分析及处理措施一、问题概括二、原因分析1.设计问题设计方案可能存在问题，例如设计没有考虑重量、荷载、地质条件等因素，导致顶板承受压力大于自身承受能力而产生开裂现象。

2.材料质量问题如果使用的混凝土材料质量不高，配合比不合理，或者加水量过多，会导致混凝土本身的强度不够，在承载重量过大时易破裂。

混凝土浇注不均匀、养护不当，以及钢筋不按设计方案要求设置或施工不符合规范等问题，都可能导致顶板开裂。

三、处理措施1.加强监管在车库使用期间，应每年进行定期检查和维修工作，及时发现问题并进行修缮。

同时，建立车库使用管理制度，加强监管，保证车库建筑安全。

2.完善设计对车库进行重新设计，采取更科学、更合理的设计方案，使车库整体结构更牢固、更安全。

3.修补漏损在车库开裂处先把破裂部位彻底清理干净，然后使用高温烙铁进行表面预处理。

随后使用专业的防水材料进行涂覆，确保裂缝处的防水层得到修复，防止雨水渗入，日后再出现新的开裂现象。

4.调整强度和结构是否需要对车库顶板的混凝土、钢筋的配置方案、结构进行调整，从而提高其承重能力和稳定性。

可以引入新新材料，加强顶板的强度和韧性，减少车库顶面的开裂现象。

5.加强养护保养合格的顶板，在使用过程中需要经常进行养护清洁工作，定期检查和维护车库结构，调整合适的使用方式，减少对结构性能造成的影响。

四、结论总结针对某地下车库顶板开裂的问题，应从多个方面进行原因分析，包括设计方案、材料质量、施工质量等因素，并针对不同情况制定合理的处理措施，确保车库结构安全稳定。

开裂后对于顶板的维修处理，提高顶板的承重能力和韧性，减少车库顶面的开裂现象。

同时还需加强养护管理，定期进行检查和维修，以保障车库结构的安全、稳定。
