供电系统基础知识

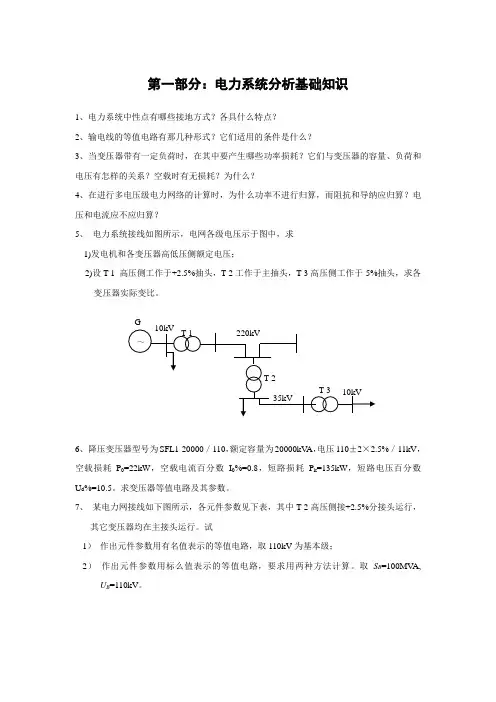

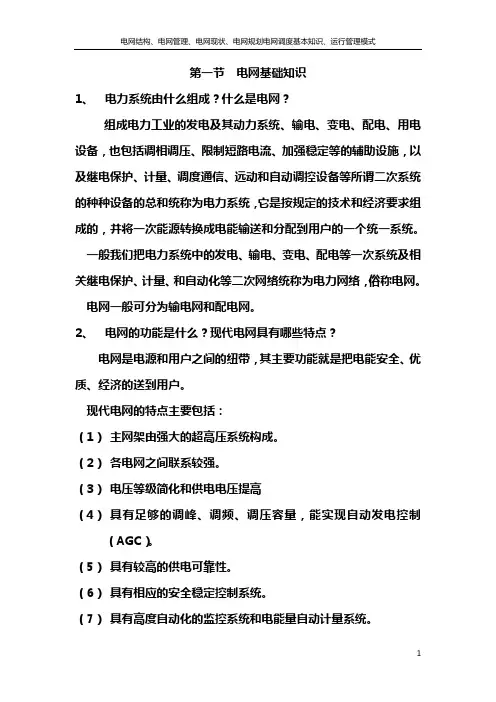

第一节电网基础知识1、电力系统由什么组成？什么是电网？组成电力工业的发电及其动力系统、输电、变电、配电、用电设备，也包括调相调压、限制短路电流、加强稳定等的辅助设施，以及继电保护、计量、调度通信、远动和自动调控设备等所谓二次系统的种种设备的总和统称为电力系统，它是按规定的技术和经济要求组成的，并将一次能源转换成电能输送和分配到用户的一个统一系统。

一般我们把电力系统中的发电、输电、变电、配电等一次系统及相关继电保护、计量、和自动化等二次网络统称为电力网络，俗称电网。

电网一般可分为输电网和配电网。

2、电网的功能是什么？现代电网具有哪些特点？电网是电源和用户之间的纽带，其主要功能就是把电能安全、优质、经济的送到用户。

现代电网的特点主要包括：（1）主网架由强大的超高压系统构成。

（2）各电网之间联系较强。

（3）电压等级简化和供电电压提高（4）具有足够的调峰、调频、调压容量，能实现自动发电控制（AGC）。

（5）具有较高的供电可靠性。

（6）具有相应的安全稳定控制系统。

（7）具有高度自动化的监控系统和电能量自动计量系统。

（8）具有高度现代化的通信系统。

（9）具有适应电力市场运营的技术支持系统。

（10）有利于各种能源的合理利用。

（11）具有高素质的职工队伍。

3、如何从宏观上对电网进行分析？组成电网的发电、输电、变电、配电、用电等设备，从电路原理上理解，无外乎是由电阻、电抗、和电容三个元件组成的多重环网电路，由于发电设备是旋转设备，电路中建立的电压和流动的功率（包括有功功率和无功功率）是交流分量，因此分析电路中的电压、电流、功率的关系就必须以基尔霍夫定律和矢量分析为基础，在掌握好电阻、电抗、和电容间的电器关系前提下，用电路基本定律和矢量图的分析方法即可对电网中的诸如电压（势）、电流、功率和损耗进行分析。

4、目前电网中有哪几种发电形式？特点是什么？目前电网中的发电厂主要有火力发电、水利发电、核能发电和新能源发电四类，它们的特点分别是：（1）火力发电。

供配电基础知识第一章简述供配电系统及电力系统和自备电源的基本知识第一节供配电系统的基本知识以工厂为例，其供配电系统是指工厂企业所需的电力从进场起到所有用电设备入端止的整个供配电线路及其中变配电设备。

（一）具有高压配电所的供配电系统（一般用于高压配电所有10KV的电源进线）（二）具有总降压变电所的供配电系统（一般用于总降压变电所有35KV的电源进线）（三）高压深入负荷中心的企业供配电系统如果当地公共电网电压为35KV,而企业的环境条件和设备条件有允许采用35KV架空线和较经济的电气设备时，则可考虑采用35KV线路直引入靠近负荷中心的车间变电所，经电力变压器直接将为低压用电设备所需的电压220|380V.这种高压深入负荷中心的直配方式，可以节省一级中间电压，从而简化了供配电系统，节省有色金属，降低电能损耗和电压损耗，减少运行费用，提高供电质量。

但是选用这种高压直配方式必须考虑企业内有满足35KV架空线的“安全走廊”，以确保供电安全。

第二节用户自备电源基本知识对于用户的重要负荷，一般要求在正常供电电源之外，设置应急的自备电源。

最常用的自备电源是柴油发电机组。

对于重要的计算机系统等，除了应设柴油发电机组外，往往还另设不间断电源UPS。

对于电源频率和电压稳定要求很高的场所，宜采用稳频稳压不停电电源。

（一）采用柴油发电机组的自备电源采用柴油发电机组作应急自备电源，有下列优点：1）柴油发电机组操作简便，起动迅速。

当公共电网停电时，柴油发电机组一般能在10~15S内起动并接上负荷，这是汽轮发电机组无法做到的，水轮发电机组更是望尘莫及。

2）柴油发电机组效率较高，功率范围大，可从几KW到几千KW，而且体积小，重量轻。

特别是在高层建筑中，采用体型紧凑的高效柴油发电机组是最合适的。

3）柴油发电机组的燃料采用柴油，其储存和运输比较方便，这一优点是以燃煤为主的汽轮发电机组无法比拟的。

4）运行可靠，维修方便。

作为应急的备用电源，可靠性是非常重要的指标，离开可靠性，就谈不上“应急”。

第一章1．工厂配电答：工厂配电就是指工厂所需电能的供应和分配，亦称工厂配电。

2.工厂配电工作要很好地为工业生产服务，就必须达到下列基本要求：答：（1）安全（2）可靠（3）优质（4）经济3.一般中型工厂的电源进线是6~10KV。

4.并联电容器都是用来补偿系统的无功功率、提高功率因数的。

5.高压深入负荷中心的直配方式答：有的35KV进线的工厂，只经一次降压，即35KV线路直接引入靠近负荷中心的车间变电所，经车间变电所的配电变压器，将35KV直接降为低压用电设备所需的电压（220V/380V），这种供电方式称为高压深入负荷中心的直配方式。

6.配电所中的母线又称为汇流排，其任务是汇集电能和分配电能。

7.工厂供电系统答：是指从电源进线进厂起到高、低压用电设备进线端止的整个电力系统，包括厂内的变、配电所及所有高、低压配电线路。

8.发电厂答：发电厂又称发电站，是将自然界存在的各种一次能源转换为电能（属二次能源）的工厂。

9.电力系统答：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。

10.电力网答：电力系统中各级电压的电力线路及其联系的变电所，称为电力网。

11.地方电网的供电范围较小，最高电压一般不超过110KV，工厂供电系统属于地方电网。

12.电力系统加上发电厂的动力部分及其热能系统和热能用户，通常称为动力系统。

（范围最大）13.建立大型电力系统（联合电网）有下列优越性：（1）可以更经济合理德利用动力资源，例如在有水力资源的地方建造水电站，在有煤炭资源的地方建造坑口火电厂，在有地热资源的地方建造地热发电厂等，这样可大大降低发电成本，减少电能损耗。

（2）可以更好地保证供电的电能质量，，满足用户对电源频率和电压等的质量要求。

（3）可以大大提高供电可靠性，有利于整个国民经济的发展。

14.电气设备的额定频率和额定电压，是电气设备正常工作且能获得最佳经济效果的频率和电压。

电力系统基本知识一、电力系统与电力网1、电力系统由发电厂的发电部分、输配电线路、变配电所，以及用户的各种用电设备所组成的整体，称为电力系统，简称系统。

现代化电力系统规模一般较大，通常把许多不在一地的发电厂并列起来，连成较大的电力系统，可以充分发挥系统运行的稳定性和安全性，提高发、供电的经济效益。

大型电力系统在技术、经济上具有以下优点：1）提高供电可靠性；2）减少系统备用容量；3）便于发展大型机组及利用大型动力资源，特别是充分发挥水力发电厂电能生产成本低的优越性；4）通过合理分配负荷可以降低系统的高峰负荷，提高运行经济性；5）提高供电质量。

2、电力网不同电压等级的电力线路和变配电所组成的网络叫电力网，简称电网。

电网是电力系统的重要组成部分，担负着输电、变电与配电（统称供电）的任务。

电力网按其在电力系统中的作用不同，分为输电网和配电网。

1）输电网输电网是以高电压甚至超高电压将发电厂、变电所或变电所之间连接起来的送电网络，是电力网中的主网架。

输电网的电压一般在35kV及以上，330kV及以上称为超高压输电线路。

2）配电网直接将电能送到用户去的网络，称为配电网。

配电网的电压根据用户负荷情况和供电要求而定。

（1）高压配电网一般指 35kV、110kV及以上电压。

（2）中压配电网一般指20kV、10kV、6kV、3kV 电压。

（3）低压配电网低压配电网通常又称为二次配电网，一般指220V、400V电压。

二、电力系统的运行特点1、电能的生产和使用同时完成电能的生产、输送和使用处于一种动态的平衡状态，若供用电出现不平衡，系统运行的稳定性就会被破坏。

2、过渡过程迅速电能以电磁波形式传播，有极高的传输速度，电力系统中的过渡过程非常迅速。

3、地区性突出我国地域辽阔，自然资源分布很广，使电能结构有很强的地域特点。

4、与国民经济关系密切电能为国民经济各部门提供动力，也是人们物质文化生活现代化的基础。

三、电力系统的运行要求电力系统的基本任务是为国民经济和人民生活提供充足、可靠、经济且质量好的电能，这是对电力系统运行的最基本要求。
