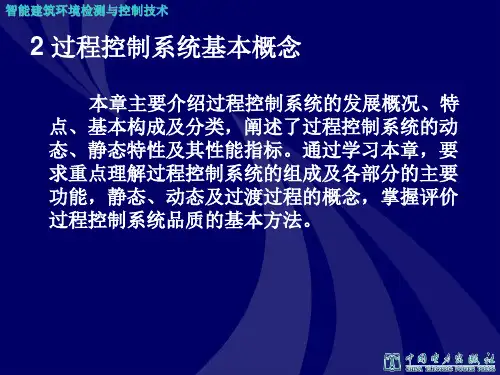

第2章-过程控制系统基本概念解析

...../

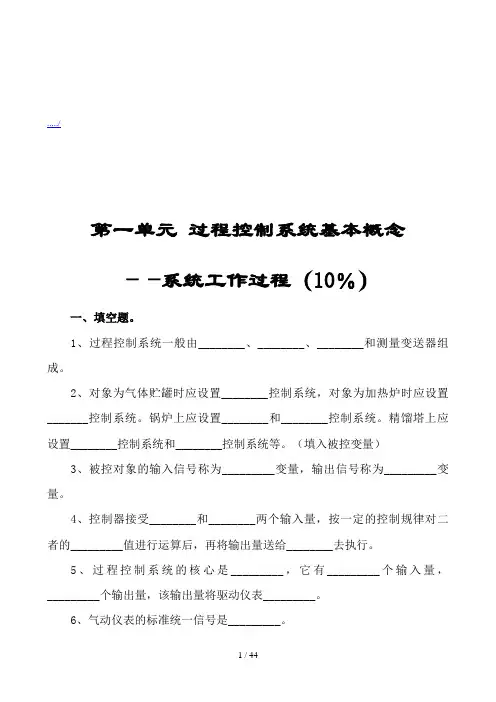

第一单元 过程控制系统基本概念

――系统工作过程（10％）

一、填空题。

1、过程控制系统一般由________、________、________和测量变送器组成。

2、对象为气体贮罐时应设置________控制系统，对象为加热炉时应设置_______控制系统。锅炉上应设置________和________控制系统。精馏塔上应设置________控制系统和________控制系统等。（填入被控变量）

3、被控对象的输入信号称为_________变量，输出信号称为_________变量。

4、控制器接受________和________两个输入量，按一定的控制规律对二者的_________值进行运算后，再将输出量送给________去执行。

5、过程控制系统的核心是_________，它有_________个输入量，_________个输出量，该输出量将驱动仪表_________。

6、气动仪表的标准统一信号是_________。 8、常规控制系统的_________用计算机替代后，系统就称为计算机控制系统。

9、过程控制系统中五大类参数（被控变量）指_________、_________、_________、_________和_________。（填写被控变量名称及字母）

二、判断题。

（ ）1、自动调节系统的给定值是根据生产要求人为设定的。

（ ）2、锅炉工作中最重要的参数是温度。

（ ）3、仪表的给定值就是它的测量值。

（ ）4、过程控制系统一般由控制器、执行器、被控对象和测量变送器组成。

三、选择题。

夹套式化学反应器的控制系统一般设置为（ ）系统。

（A）成分 （B）液位 （C）流量 （D）温度

四、问答题。

1、什么是自动控制系统？什么是过程控制系统？

2、过程控制系统主要有哪些环节组成？

3、名词解释：被控对象、被控变量、操纵变量、测量值、给定值、比较机构、干扰、闭环和负反馈。

过程控制系统及工程课件

一、引言

过程控制系统是指用于监控、调节和控制工业过程的设备和技术的集合体。它在工业领域起着至关重要的作用，能够提高生产效率、确保产品质量并降低成本。本课件将介绍过程控制系统及工程的基本概念、主要组成部分和实际应用。 二、过程控制系统概述

2.1 过程控制系统定义

过程控制系统是指一组硬件设备、软件系统和控制策略，用于监测和操纵工业过程以满足特定的要求和性能指标。它通常包括传感器、执行器、控制器和人机界面等组成部分。

2.2 过程控制系统的作用和优势

过程控制系统在工业生产中发挥着重要作用，主要体现在以下几个方面： • 自动化控制：过程控制系统能够自动实现对工业过程的监控和控制，减少人工干预，提高生产效率和产品质量。

• 系统集成：过程控制系统能够集成不同的硬件设备和软件系统，实现协同工作，提高系统的可靠性和一体化程度。

• 数据采集与分析：过程控制系统能够采集大量的过程数据，并对其进行实时分析和处理，为决策提供支持，并优化生产过程。 • 故障诊断与预测：过程控制系统能够及时检测和诊断设备故障，并通过数据分析和模型预测，提前预防故障的发生，减少停机时间和维修成本。

2.3 过程控制系统的工程流程

过程控制系统的设计和实施需要遵循一定的工程流程，一般包括以下几个阶段：

• 系统需求分析：明确过程控制系统的功能需求和性能指标，制定详细的技术规格书。 • 系统设计与选择：根据需求分析结果，选择合适的硬件设备和软件系统，并进行系统设计和配置。

• 系统集成与调试：将选择的设备和系统进行集成，并进行调试和测试，确保各项功能正常运行。

• 系统运行与维护：系统正式投入使用后，需要进行运行和维护，包括数据采集、故障诊断和维修等工作。 三、过程控制系统组成

3.1 传感器

传感器是过程控制系统中的重要组成部分，用于将被控对象的物理量转换为可测量的信号。常见的传感器包括温度传感器、压力传感器、流量传感器等。

WORD文档可编辑

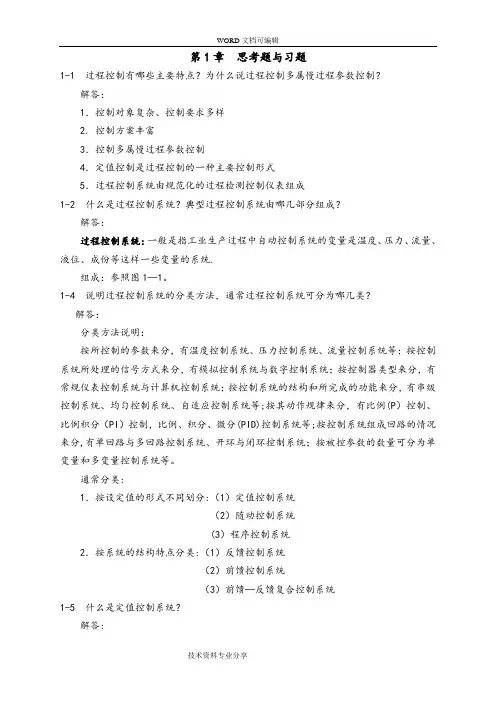

技术资料专业分享 第1章 思考题与习题

1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？

解答：

1．控制对象复杂、控制要求多样

2. 控制方案丰富

3．控制多属慢过程参数控制

4．定值控制是过程控制的一种主要控制形式

5．过程控制系统由规范化的过程检测控制仪表组成

1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？

解答：

过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统.

组成：参照图1—1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？

解答：

分类方法说明：

按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等;按其动作规律来分，有比例(P）控制、比例积分（PI）控制，比例、积分、微分(PID)控制系统等;按控制系统组成回路的情况来分,有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类:

1．按设定值的形式不同划分:（1）定值控制系统

（2）随动控制系统

(3）程序控制系统

2．按系统的结构特点分类:（1）反馈控制系统

（2）前馈控制系统

（3）前馈—反馈复合控制系统

1-5 什么是定值控制系统？

解答: 范文范例 精心整理

word完美格式 在定值控制系统中设定值是恒定不变的,引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？
