第 1 页 共 3 页 旋转机械故障相关诊断技术范文

一、引言：

旋转机械在工业生产中占据着重要的地位，如电机、风机、水泵等。这些机械设备的正常运行对于工业生产中的连续性和效率有着至关重要的影响。然而，由于长期的使用和运转，旋转机械往往会出现各种故障，影响其正常运行。因此，对旋转机械的故障进行及时准确的诊断非常重要。

本文将介绍几种常用的旋转机械故障诊断技术，包括振动分析、红外热成像、声音诊断、油液分析等。这些技术可以通过检测旋转机械的振动、温度、声音、油液等参数来检测故障，准确判断故障的原因和程度，为维修和保养提供科学依据。

二、振动分析：

振动分析是一种常用的旋转机械故障诊断方法。通过检测旋转机械的振动信号，分析其频谱和特征，可以判断出故障的类型和位置。常见的故障类型包括轴承故障、不平衡、偏心、齿轮故障等。

振动分析的基本原理是利用传感器检测旋转机械产生的振动信号，然后通过信号处理和频谱分析来得到故障特征。常用的振动传感器包括加速度传感器和速度传感器。振动分析一般分为时域分析和频域分析两种方法。

时域分析是通过对振动信号的波形进行分析，来判断故障的类型。常见的时域分析方法有峰值幅值分析、包络分析等。频域第 2 页 共 3 页 分析是通过将振动信号转换为频谱信号，来判断故障的位置。常见的频域分析方法有傅里叶变换、功率谱分析等。

三、红外热成像：

红外热成像是一种通过检测物体表面的红外辐射来获取其温度分布的技术。在旋转机械故障诊断中，可以利用红外热成像仪来检测机械的温度分布，从而判断是否存在异常热点，进而确定故障的位置和严重程度。

在旋转机械中，故障常常伴随着局部摩擦、磨损或电流异常等现象，这些异常会导致机械产生异常的热量。通过红外热成像仪可以直观地观察到这些热点，从而准确诊断故障。在使用红外热成像仪进行故障诊断时，需要注意机械运行时的环境温度对诊断的影响，以及机械表面的反射率等因素的影响。

四、声音诊断：

声音诊断是一种通过检测机械产生的声音信号来诊断故障的技术。在旋转机械中，故障往往伴随着异常的噪音，通过对机械产生的声音信号进行分析，可以判断故障的类型和位置。

声音诊断的基本原理是利用声音传感器或麦克风检测机械产生的声音信号，然后通过信号处理和频谱分析来得到故障特征。常见的声音诊断方法包括峰值分析、频谱分析、声强分析等。

五、油液分析：

油液分析是一种通过检测旋转机械中的润滑油液来判断故障的技术。在旋转机械中，润滑油液不仅起到润滑的作用，还可以第 3 页 共 3 页 传递故障的信号。通过对机械中的润滑油液进行采样和分析，可以判断出故障的类型和程度。

常见的油液分析指标包括粘度、酸值、物理性质等。通过对油液样本的测试，可以得到这些指标的数值，从而判断油液的质量和机械的工作状态。在进行油液分析时，需要选择适当的采样点和方法，保证采样的准确性和代表性。

六、结论：

旋转机械故障的快速准确诊断是保障工业生产运行的重要环节。本文介绍了几种常用的旋转机械故障诊断技术，包括振动分析、红外热成像、声音诊断、油液分析等。这些技术在实际应用中都有一定的优势和适用性，可以相互补充，提高故障诊断的准确性和效率。在实际工作中，需要根据具体情况选择合适的技术和方法，结合多种手段进行检测和分析，以达到最佳的故障诊断效果。

合集下载

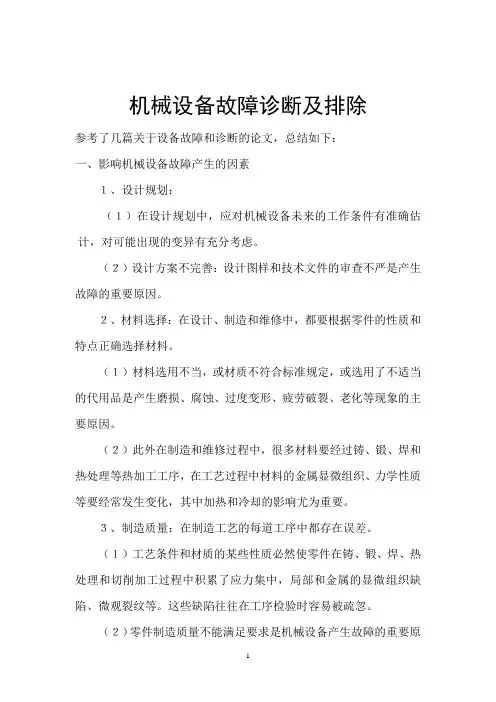

机械设备故障诊断及排除

机械设备故障诊断及排除

1

机械设备故障诊断及排除

参考了几篇关于设备故障和诊断的论文，总结如下：

一、影响机械设备故障产生的因素

１、设计规划：

（１）在设计规划中，应对机械设备未来的工作条件有准确估计，对可能出现的变异有充分考虑。

（２）设计方案不完善：设计图样和技术文件的审查不严是产生故障的重要原因。

２、材料选择：在设计、制造和维修中，都要根据零件的性质和特点正确选择材料。

（１）材料选用不当，或材质不符合标准规定，或选用了不适当的代用品是产生磨损、腐蚀、过度变形、疲劳破裂、老化等现象的主要原因。

（２）此外在制造和维修过程中，很多材料要经过铸、锻、焊和热处理等热加工工序，在工艺过程中材料的金属显微组织、力学性质等要经常发生变化，其中加热和冷却的影响尤为重要。

３、制造质量：在制造工艺的每道工序中都存在误差。

（１）工艺条件和材质的某些性质必然使零件在铸、锻、焊、热处理和切削加工过程中积累了应力集中，局部和金属的显微组织缺陷、微观裂纹等。这些缺陷往往在工序检验时容易被疏忽。

（２）零件制造质量不能满足要求是机械设备产生故障的重要原

2 因。

４、装配质量：

（１）首先要有正确的配合要求。

（２）初始间隙过大、有效寿命期就会缩短。

（３）装配中各零部件之间的相互位置精度也很重要，若达不到要求，会引起附加应力，偏磨等后果加速失效。

５、合理维修：根据工艺合理，经济合算、生产可能的原则，合理进行维修，保证维修质量。这里最重要、最关键的是合理选择和运用修复工艺、注意修复前准备、修复过程中按规程执行操作、做好修复后的处理工作。

６、正确使用：

在正常使用条件下，机械设备有其自身的故障规律。使用条件改变故障规律也随之变化。

（１）工作载荷：机械设备发生损耗故障的主要原因是零件的磨损和疲劳破坏，在规定的使用条件下，零件的磨损在单位时间内是与载荷的大小呈直线关系。零件的疲劳损坏是在一定的交变载荷下发生，并随其增大而加剧，因此，磨损和疲劳都与载荷有关。当载荷超过设计的额定值后，将引起剧烈的破坏，这是不允许的。

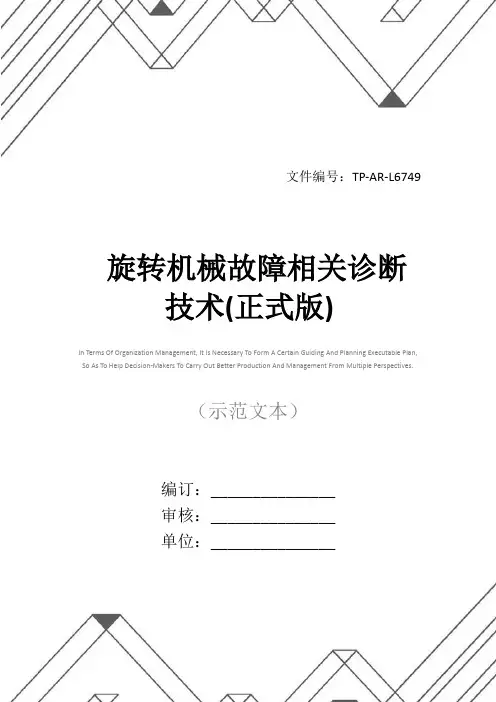

旋转机械故障相关诊断技术(正式版)

旋转机械故障相关诊断技术(正式版)

文件编号：TP-AR-L6749

In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan,

So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.

（示范文本）

编订：_______________

审核：_______________

单位：_______________

旋转机械故障相关诊断技术(正式版) 内部管理系列 | INTERNAL MANAGEMENT 编号：TP-AR-L6749

第 2 页 编订人：某某某

审批人：某某某

旋转机械故障相关诊断技术(正式版)

使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

一、旋转机械故障的灰色诊断技术

灰色诊断技术就是在故障诊断中应用灰色系统理论，利用信息间存在的关系，充分发挥采集到的振动信息的作用，充分挖掘振动信息的内涵，通过灰色方法加工、分析、处理，使少量的振动信息得到充分的增值和利用，使潜在的故障原因显化。

二、旋转机械故障的模糊诊断技术

模糊诊断技术就是在故障诊断中引入模糊数学方法，将各类故障和征兆视为两类不同的模糊集合，同时用一个模糊关系矩阵来描述二者之间的关系，进而在模糊的环境中对设备故障的原因、部位和程度进行内部管理系列 | INTERNAL MANAGEMENT 编号：TP-AR-L6749

大型旋转机械故障诊断案例集

大型旋转机械故障诊断案例集

前 言

S8000系统为阿尔斯通创为实技术发展（深圳）有限公司开发的

新一代大型旋转机械状态监测系统，该系统现已被越来越多的石化、

电力、冶金企业所使用，并成为设备管理人员对大机组管理、诊断的

得力助手。

本案例集收集了近三年内，使用S8000系统进行的部分诊断案例，

并按案例类别进行了大概的整理，供各企业设备管理人员参考；由于

原诊断报告篇幅过长，在本案例集中对原报告进行了一些删剪，以方

便阅读，如需对某案例进行更详细了解，请与创为实公司联系；由于

我们的水平有限，可能的失误难免存在，欢迎批评指正。

阿尔斯通创为实技术发展（深圳）有限公司

2007年9月

目 录

1 叶片断裂类案例........................................1

2 油膜涡动类故障.......................................35

3 磨擦类故障...........................................56

4 垢层脱落故障.........................................64

5 电气干扰类故障.......................................74

6 动平衡不良类.........................................88

7 通过相关性分析发现工艺量设置类问题...................95

8 转子热弯曲..........................................102

故障诊断案例集 1 1 叶片断裂类案例

1.1 某厂04年09月27日空压机断叶片故障诊断分析

故障状态描述：

此厂空气压缩机组K1202/KT1202于2004年9月27日发生空压机驱动透

平振动突然增大事故，以下把故障发生过程中各图谱的变化情况列举如下：

《基于深度学习的旋转机械故障诊断方法研究》范文

《基于深度学习的旋转机械故障诊断方法研究》范文

《基于深度学习的旋转机械故障诊断方法研究》篇一

一、引言

随着工业的快速发展，旋转机械作为重要的工业设备，其故障诊断变得尤为重要。传统的故障诊断方法通常依赖专业人员的经验和技能，效率低下且易受人为因素影响。近年来，深度学习技术的崛起为旋转机械故障诊断提供了新的思路。本文旨在研究基于深度学习的旋转机械故障诊断方法，提高诊断效率和准确性。

二、旋转机械故障概述

旋转机械在运行过程中，由于各种原因，如设备老化、操作不当等，可能会出现各种故障。这些故障如果不及时发现和处理，可能会导致设备损坏、生产事故等严重后果。因此，对旋转机械进行故障诊断具有重要意义。

三、深度学习在旋转机械故障诊断中的应用

深度学习是一种模拟人脑神经网络的机器学习方法，具有强大的特征提取和模式识别能力。在旋转机械故障诊断中，深度学习可以通过学习大量故障数据，自动提取故障特征，实现故障的准确识别和诊断。

四、方法研究

本文提出一种基于深度学习的旋转机械故障诊断方法。该方法主要包括数据采集、数据预处理、模型构建和模型优化四个步骤。 1. 数据采集：通过传感器采集旋转机械在不同工况下的运行数据，包括振动信号、声音信号等。

2. 数据预处理：对采集的数据进行清洗、去噪、归一化等处理，以便于后续的模型训练。

3. 模型构建：采用深度学习算法构建故障诊断模型。常用的深度学习算法包括卷积神经网络（CNN）、循环神经网络（RNN）等。本文采用CNN构建故障诊断模型，通过卷积操作提取故障特征。

4. 模型优化：通过优化算法对模型进行训练和优化，提高模型的诊断准确率和泛化能力。

五、实验与分析

为了验证本文提出的基于深度学习的旋转机械故障诊断方法的有效性，我们进行了实验。实验数据来自某工厂的旋转机械设备。我们将数据分为训练集和测试集，采用CNN构建故障诊断模型，并使用优化算法对模型进行训练和优化。

实验结果表明，本文提出的基于深度学习的旋转机械故障诊断方法具有较高的诊断准确率和泛化能力。与传统的故障诊断方法相比，该方法可以自动提取故障特征，减少了对专业人员经验和技能的依赖，提高了诊断效率和准确性。
