电缆防火封堵施工方案1

电缆防火封堵施工组织方案

1、编制依据及施工方案

1.1 编制依据 根据招标文件和施工规范

1.2 是巩固覅安

GA 161-1997 《防火封堵材料的性能要求和实验方法》

( TD-DL92-3001 ) 《电缆防火阻燃通用设计》

GA161 《电缆防火涂料通用技术条件》

DLGJ154-2000 《电缆防火措施设计和施工验收标准》

DL5027 《电力设备典型消防规程》

GB50168-92 《电气设置安装工程电缆线路施工及验收规范》

SDJ278 《水利水电工程设计防火规范》

2、施工组织机构设置

该工程讲实施项目法施工，建立一个合格的、竟敢的、高 效率项目、全面履行合同。对工程施工进行组织、指挥、管 理、协调和控制等五大职能，协调内外部及人员间关系，发 挥各项业务职能的能动作用，满足现场的施工准备、作业计 划、生产调度、技术管理、质量控制、安全施工、工程测量、 劳务、物资、机具、成本校算、计量试验、生活、文明施工 等需要。对本工程的质量、安全文明施工、工期、成本、月服

务全面负责，确保各项管理目标的完全实现。

项目部人员由经验丰富、服务态度好、责任心强、勤奋 实干的工程技术人员和管理干部组成，作业层由我单位劳务 部门选择素质高、曾施工过类似工程的专业队伍施工。

2.1该工程由项目经理、施工经理在现场负责，抓好质量和 工期，同时与业主/监理、设计方建立联络，随时汇报工程 进度、质量和配合建造、检查。

2.2该工程由项目经理全面负责，负责材料生产、检查、发 放和现场管理。

2.3工程必须由熟练工人施工，并由有经验的专家现场指导

2.4准备的施工机械、工具、检测仪器

序号 机械或设 备名称 规格

型号 数 量 国别

产地 制造 年份 定额功

率（KW） 生产能

力 备注

1 冲击钻 W-2

中国 新乡 1.5 100%

2 切割机 JY-1

中国 新乡 1.5 100%

3 安全帽 100%

电缆防火封堵施工方案

一、施工前准备

1.确定施工区域和防火封堵要求，包括封堵材料的种类、规格和施工密度等。

2.准备所需的工具和设备，包括防护面板、切割工具、丝刷、胶刀等。

3.确保施工人员具备相关的施工技能和知识，同时配备必要的个人防护装备。

二、施工步骤

1.首先，根据防火封堵要求切割防护面板，确保面板贴合电缆接线盒或穿越口的尺寸，同时预留适当的空间用于封堵材料的施工。

2.将切割好的防护面板固定在电缆接线盒或穿越口上，使用螺丝等固定物将其牢固安装，确保防护面板紧密贴合。

3.在防护面板的四周涂抹防火封堵胶，确保施工区域的密封性。

4.使用专用的防火封堵材料填充防护面板以及电缆接线盒或穿越口的周围，确保封堵材料完全填满，不留空隙。

5.使用丝刷等工具将封堵材料压实，确保其与防护面板以及电缆周围的牢固性。

6.对封堵材料进行质量检查，检测其封堵效果和牢固性，确保满足防火要求。

7.在封堵材料固化后，进行防火封堵的外观整理，包括封堵材料的修整和清理。 三、安全措施

1.在施工现场设置明显的警示标志，提醒人员注意安全和防火封堵区域。

2.施工人员需全程佩戴个人防护装备，包括防护眼镜、手套、安全帽等。

3.防火封堵材料需符合相关安全标准，避免使用可燃或有害材料。

4.施工现场应设施消防器材，并配备专业的消防人员进行监督和指导。

四、施工质量控制

1.防火封堵材料需符合相关标准和规范的要求，确保其防火性能和耐久性。

2.所有封堵材料的施工均需要严格按照规范要求进行，确保施工质量。

3.每个施工步骤完成后，需进行质量检查，确保防火封堵的效果和牢固性。

4.完工后，进行整体的验收和评估，确保防火封堵施工达到设计要求和相关标准。

电缆防火封堵施工方案的制定和实施能够有效预防火灾的发生和蔓延，保护生命财产安全。施工过程需要严格按照规范操作，并进行质量控制，确保施工质量和效果。同时，施工人员需注意个人安全和环境保护，确保施工过程的安全性和可持续性。

电缆防火施工方案

电缆防火封堵施工方案

工程概况：

本工程主要涉及钢结构、舾装墙板及门、电气设备及电缆、桥架、支吊架、暖通设备及管路、给排水设备及管路的拆除、更换及修复、升压站电气系统调试等方面的修复工作。

编制依据：

1.《电缆防火措施设计和施工验收标准》DLGJ154-2000；

2.《电力工程电缆设计规范》GB-2007；

3.《火力电厂与变电所设计防火规范》GB-2006；

4.《供配电系统设计规范》GB-2009；

5.《水利水电工程设计规范》SDJ278-90；

6.《爆炸和火灾危险环境电力装置设计规范》GB-2014；

7.《建筑设计防火规范》GBJ16-2014；

8.《电缆防火涂料》GB-2012.

电线电缆发生火灾的特点： 1.火势凶猛，易蔓延扩大。无论是塑料绝缘、橡皮绝缘还是油浸线绝缘，电线电缆的绝缘层或护套层大都是高分子有机材料，容易燃烧。在发电厂、化工厂、钢铁厂、通讯枢纽、高层建筑及地下铁道等场所，电缆集束敷设在电缆夹层、电缆隧道、电缆竖井和电缆排架等处，有的还处在高温、粉尘、腐蚀、潮湿的环境中。此外，电缆竖井形成的自然抽风会形成烟囱效应，一旦发生火灾，就会迅速燃烧，难以控制。

2.烟火有毒，扑救困难，且伴有二次危害。电线电缆线路着火燃烧时，会产生大量有毒烟气，其中一氧化碳、二氧化碳含量很高，特别是普通塑料电缆不仅容易起火，而且会产生氯化氢气体，达到一定浓度后，会危及人的生命安全。此外，氯化氢气体会附着在电气装置、自动控制设备和监测仪表上，形成一层导电膜，降低电气设备、电子仪器和电气线路的绝缘性能，造成二次危害。

3.损失严重，恢复时间长。电线电缆火灾事故造成的损失严重，控制回路失灵，使事故进一步扩大，甚至损坏主设备并造成人员重大伤亡，修复十分困难。据全国电线电缆火灾事故的调查，修复时间最长可达2年。

材料性能特点： 1.HQJW-301电缆防火涂料是一种涂覆于电缆表面的防火涂层。当受到火星或火种作用时，该涂层很难被引燃。当受到高温或明火作用时，涂层则吸收热能，其中部分物质因热分解，高速率地产生不燃气体CO2和水蒸气，使涂层薄膜发泡，慢慢鼓起，形成致密的炭化泡沫。该泡沫具有排除氧气和对电缆基材的隔热作用，从而阻止了热量传递，推迟了电缆着火时间，在一定条件下还可将火阻熄。该产品为白色乳状体。

防火涂料

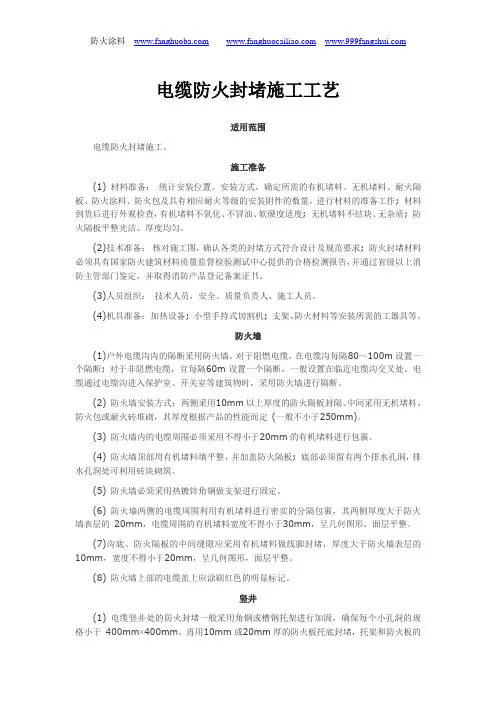

电缆防火封堵施工工艺 适用范围

电缆防火封堵施工。

施工准备

(1) 材料准备： 统计安装位置、安装方式，确定所需的有机堵料、无机堵料、耐火隔

板、防火涂料、防火包及具有相应耐火等级的安装附件的数量，进行材料的准备工作; 材料

到货后进行外观检查，有机堵料不氧化、不冒油、软硬度适度; 无机堵料不结块、无杂质; 防

火隔板平整光洁、厚度均匀。

(2)技术准备： 核对施工图，确认各类的封堵方式符合设计及规范要求; 防火封堵材料

必须具有国家防火建筑材料质量监督检验测试中心提供的合格检测报告，并通过省级以上消

防主管部门鉴定，并取得消防产品登记备案证书。

(3)人员组织： 技术人员，安全、质量负责人、施工人员。

(4)机具准备： 加热设备; 小型手持式切割机; 支架、防火材料等安装所需的工器具等。

防火墙

(1)户外电缆沟内的隔断采用防火墙。对于阻燃电缆，在电缆沟每隔80～100m设置一

个隔断; 对于非阻燃电缆，宜每隔60m设置一个隔断，一般设置在临近电缆沟交叉处。电

缆通过电缆沟进入保护室、开关室等建筑物时，采用防火墙进行隔断。

(2) 防火墙安装方式： 两侧采用10mm以上厚度的防火隔板封隔、中间采用无机堵料、

防火包或耐火砖堆砌，其厚度根据产品的性能而定 (一般不小于250mm)。

(3) 防火墙内的电缆周围必须采用不得小于20mm的有机堵料进行包裹。

(4) 防火墙顶部用有机堵料填平整，并加盖防火隔板; 底部必须留有两个排水孔洞，排

水孔洞处可利用砖块砌筑。

(5) 防火墙必须采用热镀锌角钢做支架进行固定。

(6) 防火墙两侧的电缆周围利用有机堵料进行密实的分隔包裹，其两侧厚度大于防火

墙表层的 20mm，电缆周围的有机堵料宽度不得小于30mm，呈几何图形，面层平整。

(7)沟底、防火隔板的中间缝隙应采用有机堵料做线脚封堵，厚度大于防火墙表层的
