电缆沟防火封堵施工方案

变电站电缆防火封堵技术方案及安全措施 变电站电缆防火封堵

施工方案及安全措施

为了完善电缆防火阻燃措施，避免减少因电缆着火引起的恶性事

故，以保证企业的正常生产。根据本公司多年的施工经验 ，本着采

用新型防火材料在设计中的经济性、合理性且施工方便的原则结合

《电缆防火阻燃通用设计》（TD-DL92-3001）的基础上，采取以下措

施进行施工。 一、编制依据：

1.GB50217-94电力工程电缆设计规范

2.GB50229-96火力发电厂与变电所设计防火规范

3.GB50058-1992爆炸和火灾危险环境电力装置设计规范

4.GB/T2951-1997电缆绝缘和护套材料通用试验方法

5.GB/T2952-1989电缆外护层

6. GB/T3048-1994电缆性能试验方法

7. GB/T3956-1997电缆的导体

8.GB 5023-1997额定电压450/750V及以下聚氯乙烯绝缘电缆

9.GB 6995.1-1986电缆电压识别标志 第1部分：一般规定 变电站电缆防火封堵技术方案及安全措施 10.GB 6995.3-1986电缆电压识别标志 第3部分：电线电压识别标

志

11.GB 9330-1988 塑料绝缘控制电缆

12.GB/T12666.5-1990电线电缆燃烧试验方法 第6部分：电线电缆

耐火特性试验方法

13.GB12706-1991额定电压35KV及以下铜芯、铝芯塑料绝缘电力电

缆

14. GB/T17651.2-1998电缆或光缆在特定条件下燃烧的烟密度测定

第2部分：试验步骤和要求

15.GB132-1996材料产烟毒性分级 二、施工组织机构设置：

为了加强该工程的组织管理，达到质量目标，使工程按期优质完

成，为业主提供满意的服务，我公司拟成立现场项目经理部。

因该工程工期短，施工要求质量高，施工条件又较为苛刻。由项

目经理部负责全权处理本工程的施工、组织设计、安检、质检等系列

工作。

如工程合同签订后，应由项目部组织编写质量计划、安全管理体变电站电缆防火封堵技术方案及安全措施 制、施工组织等，项目部下设五个职能部门，分别：工程技术、工程

华润陇县丰台山（100MW）风力发电项目

防火封堵施工

施

工

方

案

四川省送变电建设有限责任公司

华润新能源陇县丰台山100MW风电项目110kV升压站

电气安装工程施工项目部（章）

年 月 日

批 准： 年 月 日

审 核： 年 月 日

编 写： 年 月 日

目录

一、概述 ....................................................................... 1

二、编制依据 ................................................................... 1

三、作业流程 ................................................................... 1

四、风险识别与与预控 ........................................................... 1

五、作业准备 ................................................................... 2

1．技术准备 .................................................................. 2

2.材料准备 ................................................................... 2

防火涂料

电缆防火封堵施工工艺 适用范围

电缆防火封堵施工。

施工准备

(1) 材料准备： 统计安装位置、安装方式，确定所需的有机堵料、无机堵料、耐火隔

板、防火涂料、防火包及具有相应耐火等级的安装附件的数量，进行材料的准备工作; 材料

到货后进行外观检查，有机堵料不氧化、不冒油、软硬度适度; 无机堵料不结块、无杂质; 防

火隔板平整光洁、厚度均匀。

(2)技术准备： 核对施工图，确认各类的封堵方式符合设计及规范要求; 防火封堵材料

必须具有国家防火建筑材料质量监督检验测试中心提供的合格检测报告，并通过省级以上消

防主管部门鉴定，并取得消防产品登记备案证书。

(3)人员组织： 技术人员，安全、质量负责人、施工人员。

(4)机具准备： 加热设备; 小型手持式切割机; 支架、防火材料等安装所需的工器具等。

防火墙

(1)户外电缆沟内的隔断采用防火墙。对于阻燃电缆，在电缆沟每隔80～100m设置一

个隔断; 对于非阻燃电缆，宜每隔60m设置一个隔断，一般设置在临近电缆沟交叉处。电

缆通过电缆沟进入保护室、开关室等建筑物时，采用防火墙进行隔断。

(2) 防火墙安装方式： 两侧采用10mm以上厚度的防火隔板封隔、中间采用无机堵料、

防火包或耐火砖堆砌，其厚度根据产品的性能而定 (一般不小于250mm)。

(3) 防火墙内的电缆周围必须采用不得小于20mm的有机堵料进行包裹。

(4) 防火墙顶部用有机堵料填平整，并加盖防火隔板; 底部必须留有两个排水孔洞，排

水孔洞处可利用砖块砌筑。

(5) 防火墙必须采用热镀锌角钢做支架进行固定。

(6) 防火墙两侧的电缆周围利用有机堵料进行密实的分隔包裹，其两侧厚度大于防火

墙表层的 20mm，电缆周围的有机堵料宽度不得小于30mm，呈几何图形，面层平整。

(7)沟底、防火隔板的中间缝隙应采用有机堵料做线脚封堵，厚度大于防火墙表层的

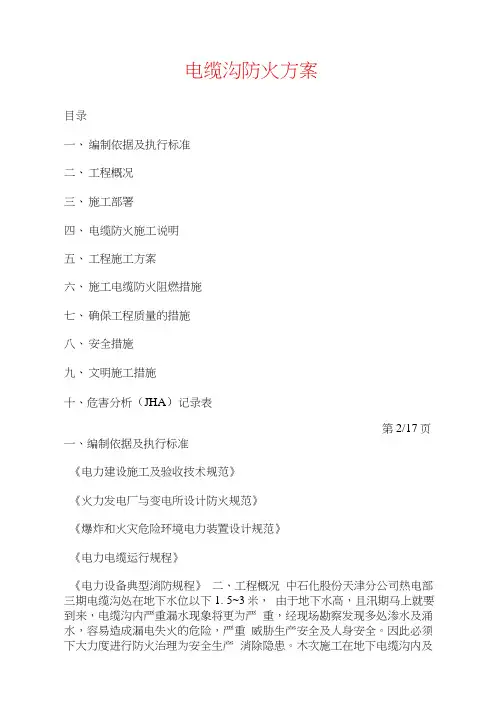

电缆沟防火方案

目录

一、 编制依据及执行标准

二、 工程概况

三、 施工部署

四、 电缆防火施工说明

五、 工程施工方案

六、 施工电缆防火阻燃措施

七、 确保工程质量的措施

八、 安全措施

九、 文明施工措施

十、危害分析（JHA）记录表

一、编制依据及执行标准

《电力建设施工及验收技术规范》

《火力发电厂与变电所设计防火规范》

《爆炸和火灾危险环境电力装置设计规范》

《电力电缆运行规程》

《电力设备典型消防规程》 二、工程概况 中石化股份天津分公司热电部三期电缆沟处在地下水位以下1. 5~3米， 由于地下水高，且汛期马上就要到来，电缆沟内严重漏水现象将更为严 重，经现场勘察发现多处渗水及涌水，容易造成漏电失火的危险，严重 威胁生产安全及人身安全。因此必须下大力度进行防火治理为安全生产 消除隐患。木次施工在地下电缆沟内及第2/17页 35Kv、llOKv、220Kv主变电室 地下作业，现场工作面狭小，光照不足，工具材料运输不便，通讯、通 风条件都受到一定限制，所以本次施工有相当大的困难和危险性。

三、施工部署

1、 总体目标

质量目标：创优良工程。

工期目标：满足甲方施工网络总体进度要求，或按发包方通知日期开工, 按规定竣工日期竣工，满足施工进度要求。并争取提前完工。

安全目标：完善防护设施，消除事故隐患；杜绝机械，设备，高空坠落, 触电伤害事故；杜绝火灾；杜绝交通事故发生。各类伤亡事故率为零。

2、 施工准备

2. 1生产准备框架图

2.2生产准备

2.2.1材料仓库：甲方提供，我方根据仓库情况，将不同种类的材料分 类存放，要符合国家有关消防法规，设置隔离带和通行道，使用防爆型 电气装置，达到防火、防雨、防晒。

2.2.2作业场地及作业操作面：在厂房内设临时仓库，并同时要考虑人 员和材料运输畅通，临时用电要设置漏电保护开关，并做接地装置，操 作面如搭设脚手架时，要便于通行和运料安全，也应保证操作者安全。
