油浸式变压器安装流程

35KV油浸式变压器装配筹划

1编制根据

1.1《某装配工程施工组织总设计》

《电气装配装配工程电力变压器.油浸电抗器.互感器施工及验收规范》

GBJ148-2010

1.3 设计图纸和厂家相干材料.

2工程概况

2.1施工地点及名称.规模

本施工功课指点书实用于主变压器的装配.重要施工地点某装配307变电所.重要施工内容包含：变压器本体就位.附件清扫.附件装配.滤油注油.

序号 施工项目 型号规格 单位 数目 备注

1 变压器本体 %/10.5KV Ud=8.0 Y,d11 台 2

2 电流互感器 LRB-35 400/1 只 6

3 散热器片 PC1600(1400)-28(2)/520 组 14

4 高下压套管防雨罩 件 4

5 校验附件装配 油温度计.绕组温度计.压力释放阀.气体继电器 套 6

6 储油柜 个 2

7 注油滤油 T 10

主变压器为有载调压油浸式变压器,选用重庆市亚东亚团体变压器有限公司临盆的S11-16000/35型变压器,额定容量：16000 kVAkV,额定电流：263.9/880A.主变压器采取充氮运输.

本工程施工项目较多且比较庞杂,在施工前应合理安插施工,主变压属重大装备,器身吐露时光≤16小时.起吊工作必须由起重专业闇练职工批示.操纵.在主变装配进程中,调试人员应合营装配次序,做好相干装备实验. 3 施工预备及前提

3装备到达现场后应相符下列请求.

3.1.1.1油箱及所有附件应齐备,无锈蚀及机械毁伤,密封应优越.

3.1.1.2油箱箱盖或钟罩法兰及封板的联接螺栓应齐备,紧固优越,无渗漏;浸入油中运输的附件,其油箱应无渗漏.

3.1.1.3充油套管的油位应正常,无渗油,密封优越,瓷体无毁伤.

3.1.1.4变压器到达现场后,应进行器身检讨.

3.1.1.5出厂证件及技巧材料应齐备.

3.1.1.6变压器型号.铭牌查对和外不雅检讨,按装箱清单盘点附件.

变压器安装技术

1施工前准备工作

1.1接到工程施工任务书后，工程负责人请局主管人员、设计人员进行施工图纸、技术交底。

1.2进行现场勘察，勘察施工地段的道路、管道、住户、线路等情况，填写勘察单，编写杆架式变压器安装的标准作业卡；

1.3施工人员组织管理及安全措施（项目负责人、安全负责人、现场各专职负责人员配置）。

1.4根据现场勘察情况，施工力量及工程实际情况，编写相关的技术、安全、质量保证措施，在工程开工前及时公布并打印发放，同时向所有施工人员详细交底。制定劳动力供应计划，落实材料加工及订货计划。

1.5组织施工前期协调，以得到地方有关部门的配合支持，使工程施工不受影响，在施工中充分尊重居民的利益。

1.6开工前组织施工班组进行安全、技术交底，交待施工工艺要求、采取的安全防范措施、危险点预控及防范措施。

1.7开工前做好材料的核对工作，认真检查并维护施工安全工具与施工工具。

1.8明确各指挥小组成员与施工班组负责人的工作职责与工作内容，做到分工明确，相互配合。

2安装工艺流程

变压器立杆安装→变压器开箱检查→变压器二次搬运→变压器吊芯（器身）检查→变压器就位→变压器接线→变压器交接试验→送电前检查→送电试运行

2.1变压器立杆安装

（1）挖坑

用全站仪找准立杆中心平面位置，测量两杆坑的水平度，测量杆坑的深度。

（2）底盘安装

首先沿线路方向在两杆坑坑边中心处做三个方向桩，并用细线连接，在细线上标注距离为电杆中心两个黑色标记，在底盘中心用粉笔划一白点，将底盘放在坑内，调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上，确定两杆之间距离。

（3）立杆

在底盘上以白点为圆心、电杆底部为半径画圆，组立电杆时使电杆底部与所画圆圈重合，办证电杆位置的准确度，吊车组立电杆时，当电杆底部与底盘所画圆圈重合。

（4）电杆基本正直后，对电杆进行回填土，每30cm一层进行夯实，夯实两层后，用吊车对电杆倾斜度进行调整至正直，回填时应清除坑内积水，杂物，回填土中的树根、杂草等物应清除。普通土回填，应用原坑挖出的土进行回填，当原坑土不足时，可以另行取土或石粉回填。但取土的地点必须在杆位边缘 5m 外并应除去植被。坑口的地面上应筑防沉层，防沉层的上部边宽不得小于坑口边宽，其高度视土质夯实程度确定，一般以 300～500mm 为宜。

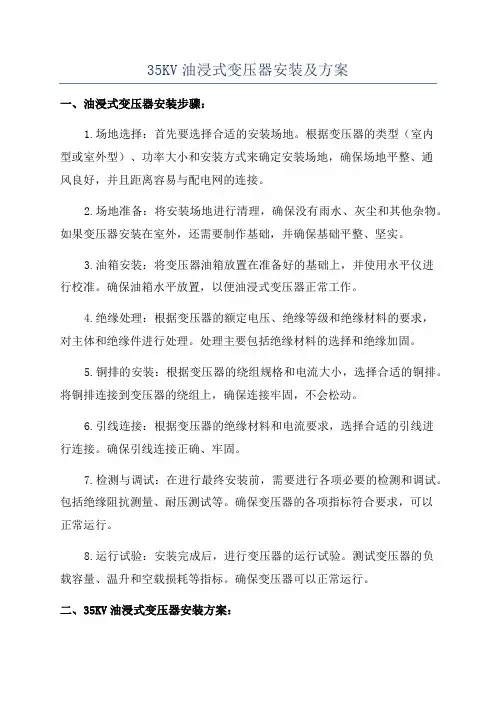

35KV油浸式变压器安装及方案

一、油浸式变压器安装步骤：

1.场地选择：首先要选择合适的安装场地。根据变压器的类型（室内型或室外型）、功率大小和安装方式来确定安装场地，确保场地平整、通风良好，并且距离容易与配电网的连接。

2.场地准备：将安装场地进行清理，确保没有雨水、灰尘和其他杂物。如果变压器安装在室外，还需要制作基础，并确保基础平整、坚实。

3.油箱安装：将变压器油箱放置在准备好的基础上，并使用水平仪进行校准。确保油箱水平放置，以便油浸式变压器正常工作。

4.绝缘处理：根据变压器的额定电压、绝缘等级和绝缘材料的要求，对主体和绝缘件进行处理。处理主要包括绝缘材料的选择和绝缘加固。

5.铜排的安装：根据变压器的绕组规格和电流大小，选择合适的铜排。将铜排连接到变压器的绕组上，确保连接牢固，不会松动。

6.引线连接：根据变压器的绝缘材料和电流要求，选择合适的引线进行连接。确保引线连接正确、牢固。

7.检测与调试：在进行最终安装前，需要进行各项必要的检测和调试。包括绝缘阻抗测量、耐压测试等。确保变压器的各项指标符合要求，可以正常运行。

8.运行试验：安装完成后，进行变压器的运行试验。测试变压器的负载容量、温升和空载损耗等指标。确保变压器可以正常运行。

二、35KV油浸式变压器安装方案： 1.安装场地应选择在开阔、通风良好的地方。如果在室外安装，应该选取不易被雨水浸泡、灰尘扬起的地方。

2.安装场地应有足够的空间，以便于变压器的维护和检修。场地的面积及尺寸应根据变压器的容量和特点进行设计。

3.在选用基础材料和施工时，应充分考虑基础的坚固性和稳定性。基础应满足根据变压器的重量和震动要求。

4.变压器与配电网络的连接方式可以选择上进线、下出线方式，也可以选择侧进线、前后出线方式，根据现场布置和电缆长度选择合适的方案。

5.变压器绕组与引线接头的连接应采用可靠的连接方式，如焊接或铆接。避免接触电阻增大，引起发热或接触不良。

第1篇

一、准备工作

1. 施工现场准备：确保施工场地平整、清洁，施工通道畅通，符合施工要求。

2. 施工人员准备：组织专业施工队伍，对施工人员进行技术培训和安全教育。

3. 施工材料准备：根据设计要求，准备好变压器、油箱、油枕、散热器、套管、引出线、接地线、电缆等设备材料。

4. 施工工具准备：准备好吊装设备、焊接设备、测量工具、扳手、螺丝刀等施工工具。

二、施工程序

1. 变压器进厂检查：对变压器设备进行开箱检查，主要检查随机技术文件是否齐全，设备外观是否完好。

2. 变压器二次搬运：采用滚杠滚动和卷扬机托运的方式，将变压器搬运到指定安装位置。

3. 变压器吊装就位：采用流动式起重机进行设备的吊装就位，确保吊装过程平稳、安全。

4. 变压器吊芯检查：将变压器铁芯和绕组吊出，对其内部的铁芯、绕组、引出线等进行检查，检查合格后，用变压器油进行冲洗，并清洗油箱底部。

5. 变压器附件安装：对变压器油枕、散热器、继电器、温度器等附件进行安装。

6. 变压器油过滤：滤除变压器油中的气体、水分及其他杂质，重新注入油箱。

7. 变压器接地：按照国家标准，对变压器进行接地处理。

8. 变压器密封试验：对变压器进行密封试验，确保变压器内部无泄漏。

9. 变压器调试：对变压器进行各项性能测试，如绝缘电阻、空载损耗、短路损耗等，确保变压器各项指标符合设计要求。

10. 变压器交接验收：完成以上步骤后，进行变压器交接验收，确保变压器安装质量符合国家标准。

三、注意事项 1. 施工过程中，严格遵循操作规程，确保施工安全。

2. 施工人员应熟悉变压器安装工艺，掌握各项操作技能。

3. 施工过程中，注意变压器油品质量，确保变压器正常运行。

4. 施工完成后，对变压器进行定期检查和维护，发现问题及时处理。

5. 施工过程中，加强施工现场管理，确保施工质量。

总之，油浸式变压器施工程序是确保变压器安全运行和延长使用寿命的重要环节。在施工过程中，严格遵循施工程序，加强现场管理，确保施工质量，为电力系统稳定运行提供有力保障。
