卧式薄膜蒸发器结构

基本原理刮板式薄膜蒸发器是一种常用的分离设备，用于将液体中的溶质与溶剂分离。

其基本原理是通过将液体均匀地涂覆在旋转的圆柱形壁上，利用薄膜的形成和蒸发的过程，使溶质从液体中分离出来。

刮板式薄膜蒸发器主要由圆柱形壁、刮刀、加热蒸发室和冷凝器组成。

液体进入蒸发室后，通过旋转的圆柱形壁形成了一个薄而均匀的液膜。

蒸发室内加热使液体开始蒸发，溶质分子从液膜中脱离并向上升腾。

同时，刮刀将液体薄膜从壁上刮下，并将其送回蒸发室，形成新的液体薄膜。

溶质蒸汽在冷凝器中冷凝，形成液体收集。

运行过程刮板式薄膜蒸发器的运行过程可以分为以下几个步骤：1.液体进料：待处理的液体通过进料管道进入蒸发室，蒸发室内保持一定的液位，以确保形成均匀的液膜。

2.液膜形成：液体在圆柱形壁上形成一个均匀的液膜。

液体的形成主要通过旋转圆柱形壁和重力作用来实现。

当液体进入蒸发室后，由于圆柱形壁的旋转，液体会在壁上形成一个薄膜。

3.蒸发过程：蒸发室内加热使得液体开始蒸发。

溶质分子从液膜中脱离并向上升腾。

蒸发室内的温度和压力可以通过调节加热器的温度和冷凝器的冷却水流量来控制，以达到最佳的蒸发效果。

4.液膜刮除：刮刀位于圆柱形壁上，它的作用是将液体薄膜从壁上刮下，并将其送回蒸发室。

刮刀的位置和角度可以调整，以控制液体薄膜的厚度和速度。

刮刀的刮除速度应与液体进料速度相匹配，以确保薄膜的稳定性。

5.冷凝收集：溶质蒸汽在冷凝器中冷凝，形成液体收集。

冷凝器通常位于蒸发室的顶部，通过冷却水或其他冷却介质来降低蒸汽的温度，使其凝结成液体。

优势和应用刮板式薄膜蒸发器具有以下优势：1.高效分离：由于薄膜的形成和刮除过程，刮板式薄膜蒸发器能够实现高效的分离效果。

液体在壁上形成薄膜后，溶质分子能够快速蒸发，从而实现高效的分离。

2.适用范围广：刮板式薄膜蒸发器适用于各种不同的液体，包括高粘度液体、易挥发物质和热敏性物质等。

它能够处理多种不同的工艺要求。

3.可控性强：通过调节加热器和冷凝器的温度和压力，可以对刮板式薄膜蒸发器的运行参数进行精确控制，以满足不同的工艺需求。

薄膜蒸发器在废油再生中的应用
随着工业化的发展，废油的产生量也越来越大。

废油的处理一直是一个难题，因为废油中含有大量的有害物质，如果不加以处理，会对环境和人类健康造成极大的危害。

因此，废油再生技术的研究和应用变得越来越重要。

薄膜蒸发器是一种高效的废油再生技术。

它利用薄膜的特殊结构和材料，将废油中的有害物质分离出来，从而实现废油的再生利用。

薄膜蒸发器的工作原理是将废油加热至一定温度，然后将其注入薄膜蒸发器中。

在薄膜蒸发器中，废油会通过薄膜的微小孔洞，进入薄膜内部。

由于薄膜的特殊结构和材料，废油中的有害物质会被分离出来，而纯净的油蒸汽则会通过薄膜的另一侧被收集起来。

这种分离过程是非常高效的，可以将废油中的有害物质分离出来，从而实现废油的再生利用。

薄膜蒸发器在废油再生中的应用有很多优点。

首先，它可以高效地分离废油中的有害物质，从而实现废油的再生利用。

其次，薄膜蒸发器的操作简单，不需要复杂的设备和技术，因此可以降低废油再生的成本。

此外，薄膜蒸发器还可以实现废油的连续处理，提高了处理效率。

薄膜蒸发器是一种高效的废油再生技术，可以将废油中的有害物质分离出来，从而实现废油的再生利用。

随着技术的不断发展，薄膜
蒸发器在废油再生中的应用前景将会越来越广阔。

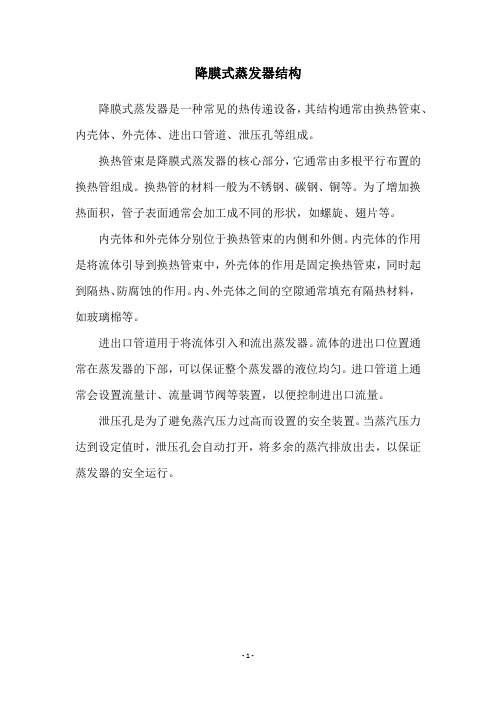

降膜式蒸发器结构
降膜式蒸发器是一种常见的热传递设备，其结构通常由换热管束、内壳体、外壳体、进出口管道、泄压孔等组成。

换热管束是降膜式蒸发器的核心部分，它通常由多根平行布置的换热管组成。

换热管的材料一般为不锈钢、碳钢、铜等。

为了增加换热面积，管子表面通常会加工成不同的形状，如螺旋、翅片等。

内壳体和外壳体分别位于换热管束的内侧和外侧。

内壳体的作用是将流体引导到换热管束中，外壳体的作用是固定换热管束，同时起到隔热、防腐蚀的作用。

内、外壳体之间的空隙通常填充有隔热材料，如玻璃棉等。

进出口管道用于将流体引入和流出蒸发器。

流体的进出口位置通常在蒸发器的下部，可以保证整个蒸发器的液位均匀。

进口管道上通常会设置流量计、流量调节阀等装置，以便控制进出口流量。

泄压孔是为了避免蒸汽压力过高而设置的安全装置。

当蒸汽压力达到设定值时，泄压孔会自动打开，将多余的蒸汽排放出去，以保证蒸发器的安全运行。

- 1 -。

刮膜蒸发器的工作原理刮膜蒸发器是一种常用的蒸发设备，广泛应用于化工、医药、食品等行业。

它的工作原理是利用刮刀的旋转将液体薄膜均匀地涂在加热表面上，然后通过热传导将液体薄膜加热蒸发，最后利用冷凝器将蒸发物质回收。

刮膜蒸发器由主体设备和辅助设备组成。

主体设备包括加热表面、刮刀、蒸发室和冷凝器等部分，而辅助设备包括真空泵、冷却水系统和控制系统等。

工作时，首先将待蒸发的溶液通过进料管道引入蒸发室，然后通过旋转刮刀将溶液均匀地涂在加热表面上形成液体薄膜。

加热表面受到加热介质的加热，将液体薄膜加热蒸发，使溶质从液体相转变为气体相。

蒸发室内的真空泵会不断抽出蒸发室的空气，维持蒸发室内的低压环境，以促进蒸发的进行。

随着液体的蒸发，溶质浓度逐渐增高，蒸发室内的溶质浓度差逐渐增大，溶质从液体薄膜中析出形成晶体。

刮刀的旋转将晶体刮下，并与溶剂一起被冷凝器收集。

冷凝器通过冷却水的循环，将蒸发物质冷凝为液体，然后通过出料管道排出。

刮膜蒸发器的工作原理基于液体薄膜的形成和加热蒸发。

液体薄膜的形成使得蒸发表面积大大增加，从而提高了蒸发效率。

刮刀的旋转不仅可以将液体薄膜均匀地涂在加热表面上，还可以将析出的晶体刮下，防止其在加热表面上积聚，保证了设备的正常运行。

同时，通过控制加热介质的温度和真空度，可以调节刮膜蒸发器的蒸发速率和蒸发温度，以满足不同工艺需求。

刮膜蒸发器具有蒸发效率高、运行稳定、操作简便等优点。

它适用于各种溶液的蒸发和浓缩，尤其适用于热敏性物质、易结晶物质和高黏度物质的处理。

刮膜蒸发器在化工、医药、食品等行业中得到了广泛应用，为生产过程提供了可靠的技术支持。

刮膜蒸发器通过刮刀的旋转将液体薄膜均匀地涂在加热表面上，利用加热蒸发和冷凝回收的方式实现溶液的蒸发和浓缩。

其工作原理简单明了，操作方便，适用范围广泛。

刮膜蒸发器在化工生产中起到了重要的作用，为产品的制备和提纯提供了可靠的技术手段。

薄膜蒸发器的分类及用途薄膜蒸发器是一种高效、快速的蒸发设备，它通过在加热管壁上形成薄膜状的物料流动，实现了高传热效率和快速蒸发。

在化工、医药、食品等行业的蒸发、浓缩、脱溶、蒸馏等过程中得到了广泛的应用。

根据不同的成膜原理和物料流动方向，薄膜蒸发器主要分为以下几种类型：1. 升膜蒸发器升膜蒸发器是利用加热蒸汽在蒸发管内形成高速流动，带动溶液沿管壁上升，形成薄膜状流动。

这种蒸发器适用于处理量较大、热敏性及易起泡沫的溶液，但不适于高粘度、有晶体析出或易结垢的溶液。

2. 降膜蒸发器降膜蒸发器是利用重力作用，使溶液在蒸发管内沿着管壁向下流动，形成薄膜状流动。

这种蒸发器适用于处理量较小、热敏性及易结垢的溶液，尤其适合于高粘度物料的蒸发。

3. 刮膜蒸发器刮膜蒸发器是通过旋转刮板强制成膜，使溶液在蒸发管内形成薄膜状流动。

这种蒸发器具有传热系数大、蒸发强度高、过流时间短、操作弹性大等特点，尤其适用于热敏性物料、高粘度物料及易结晶颗粒物料的蒸发浓缩、脱溶、蒸馏等。

4. 旋转蒸发器旋转蒸发器是一种实验室常用的蒸发设备，通过旋转蒸发瓶和加热浴的方式，使溶液在蒸发瓶内形成薄膜状流动，实现快速蒸发。

这种蒸发器适用于回流操作、大量溶剂的快速蒸发、微量组分的浓缩和需要搅拌的反应过程等。

薄膜蒸发器的用途非常广泛，主要应用于以下几个方面：1. 化工行业在化工行业中，薄膜蒸发器常用于合成树脂、塑料、橡胶、涂料、染料、农药、炸药等产品的生产过程中，实现溶剂的蒸发、浓缩和脱溶等过程。

2. 医药行业在医药行业中，薄膜蒸发器用于抗生素、维生素、中药提取等生产过程中，实现溶剂的蒸发、浓缩和脱溶等过程。

3. 食品行业在食品行业中，薄膜蒸发器用于果汁、饮料、糖浆、调味品等产品的生产过程中，实现溶剂的蒸发、浓缩和脱溶等过程。

4. 环保行业在环保行业中，薄膜蒸发器用于处理废水、废液等污染物，实现废液中有害物质的蒸发、浓缩和无害化处理。

薄膜蒸发器是一种重要的化工设备，它具有传热效率高、蒸发速度快、物料停留时间短等优点，广泛应用于化工、医药、食品等行业的蒸发、浓缩、脱溶、蒸馏等过程。

薄膜蒸发器真空度薄膜蒸发器是一种常用的分离技术设备，广泛应用于化工、制药、食品等行业。

它利用真空度来实现液体的蒸发和净化，具有高效能、快速、节能的优点。

首先，我们来了解一下什么是真空度。

真空度指的是气体或液体环境中的气体压力，通常用帕斯卡（Pa）或毫巴（mbar）来表示。

薄膜蒸发器通常要求较高的真空度，以便在低温下使液体快速蒸发，避免高温对物质的破坏。

薄膜蒸发器通过增大设备与环境之间的压差来实现真空度的控制。

它采用了一系列的真空泵和阀门，将系统内的气体迅速抽出，从而降低环境气体对于液体蒸发的干扰。

为了保持始终稳定的真空度，薄膜蒸发器还配备了真空度自动调节系统，根据实际需求自动控制气体进出的流量。

在薄膜蒸发器工作过程中，真空度的控制非常重要。

首先，合适的真空度可以促进液体的蒸发速度，提高生产效率。

其次，通过调节真空度，可以控制薄膜蒸发器的温度，避免高温对物料的破坏。

此外，适当的真空度还能够提高蒸发的分离效果，使得产品更纯净、更符合要求。

要想保持薄膜蒸发器的良好真空度，有一些常用的操作技巧可以参考。

首先，定期检查真空泵的工作状况，保证泵的密封性和抽气效果。

其次，注意对系统内的杂质进行清理，避免在蒸发过程中产生堵塞和污染。

再次，合理选择蒸发温度和真空度，根据物料的性质和工艺要求进行调节。

最后，保持薄膜蒸发器的日常维护，及时更换损坏的密封件和阀门，确保设备的正常运行。

总之，真空度是薄膜蒸发器工作过程中至关重要的参数之一。

控制好真空度，不仅能提高生产效率，保证产品质量，还能延长设备的使用寿命。

因此，我们在使用薄膜蒸发器时，要时刻关注和调节真空度，确保设备的稳定运行和分离效果的优化。

升膜式蒸发器结构升膜式蒸发器是一种常用于化工工业中的设备，主要用于分离液体混合物中的溶剂和溶质。

其结构设计合理，具有高效、省能、易操作等优点。

下面将详细介绍升膜式蒸发器的结构特点和工作原理。

一、结构特点升膜式蒸发器主要由蒸发器本体、加热器、冷凝器、分离器等部分组成。

1. 蒸发器本体：蒸发器本体一般采用立式圆柱形结构，由壳体和内部分离装置组成。

壳体一般由不锈钢制成，具有较强的耐腐蚀性和耐压性。

内部分离装置采用板式结构或者填料结构，可以增加蒸发器的传质效率。

2. 加热器：加热器一般由电热管、蒸汽加热器或者燃气加热器组成，用于提供热量以实现液体的蒸发。

加热器的选择要根据具体工艺要求和能源成本进行考虑。

3. 冷凝器：冷凝器用于将蒸发后的蒸汽冷凝成液体，一般采用管壳式结构。

冷凝器的设计要考虑到冷却介质的供应和冷凝效果的优化。

4. 分离器：分离器用于将升膜式蒸发器中的溶剂和溶质进行分离。

一般采用高效分离器，其中装有分离填料或者板式分离器。

二、工作原理升膜式蒸发器的工作原理是通过加热器提供热量，使液体在蒸发器中蒸发。

蒸发后的蒸汽与液体一起向上流动，经过冷凝器后，蒸汽冷凝成液体，与未蒸发的液体分离。

分离后的液体通过分离器排出，而溶剂则通过升膜作用从底部向上升腾，进入分离器进行分离。

升膜式蒸发器的工作过程可以分为以下几个步骤：1. 加热：液体在加热器中被加热，使其蒸发。

加热器的温度和压力要根据液体的物理特性和工艺要求来选择。

2. 蒸发：蒸发后的蒸汽与液体一起向上流动，通过蒸发器本体中的分离装置进行传质和传热。

3. 冷凝：蒸汽经过冷凝器后变为液体，通过冷凝器的冷却介质的传热作用，使蒸汽冷凝成液体。

4. 分离：经过冷凝器后的液体与未蒸发的液体进行分离，分离出溶剂和溶质。

5. 升膜：溶剂通过升膜作用从底部向上升腾，进入分离器进行分离。

升膜式蒸发器具有结构简单、操作方便、传质效率高等优点，广泛应用于化工、制药、食品等领域。

薄膜蒸发器的工作流程优缺点薄膜蒸发器的工作流程具有多方面的优点和一些缺点，具体如下：优点：1. 高效的传热性能：—液膜状态加强传热：物料在蒸发器内壁形成薄膜状流动，极大地加添了物料与加热壁面的接触面积，使热量能够快速传递给物料，提高了传热效率。

相比传统的蒸发器，其传热系数更高，能够在较短的时间内完成蒸发过程，从而提高了生产效率。

—抑制结垢和结焦：液膜的高速流动和不绝更新，能够减少物料在加热壁面上的停留时间，降低了物料因过热而结垢、结焦的可能性，保持了加热壁面的清洁，进一步保证了传热效果的稳定性和长期性。

2. 对热敏性物料的适应性好：—低温蒸发：薄膜蒸发器内的压力较低，物料的沸点相应降低，使得蒸发过程可以在较低的温度下进行。

这对于热敏性物料来说特别紧要，能够躲避物料因高温而发生分解、变质等不良反应，最—大程—度地保管了物料的原有特性和品质。

—短时间受热：物料在蒸发器内的停留时间短，通常只有几秒到几十秒的时间，减少了物料在高温环境下的暴露时间，降低了热敏性物料因受热而受损的风险。

3. 操作弹性大：—适应多种物料：能够处理各种不同性质的物料，包含高粘度、易结晶、含颗粒以及发泡性的物料等。

对于不同的物料，只需依据其特性选择合适的刮板形式、调整操作参数，就可以实现良好的蒸发效果。

—快捷的生产调整：在确定范围内，可以依据生产需求的更改，快捷地调整进料量、蒸汽压力、蒸发温度等操作参数，以满足不同的生产要求，具有较强的适应性和可操作性。

4. 良好的分别效果：—汽液分别高效：蒸发器内通常配备有高效的汽液分别器，能够将蒸发产生的蒸汽与未蒸发的液体及时分别，提高了蒸汽的纯度，有利于后续的冷凝和回收处理。

—减少物料损失：良好的分别效果可以减少物料随蒸汽带出的损失，提高了物料的利用率，降低了生产本钱。

5. 节能降耗：—蒸汽利用效率高：由于薄膜蒸发器的传热效率高，能够充分利用蒸汽的热量，减少了蒸汽的消耗。

同时，在一些情况下，可以利用低品位的蒸汽作为加热介质，进一步降低了能源本钱。
