混凝土结构的鉴定与加固

土木工程中混凝土建筑加固分析混凝土是一种广泛应用于土木工程中的建材，它的力学性能稳定可靠，而且适应性和可塑性非常强。

但随着时间的推移和外部作用力的影响，混凝土会逐渐失去其最初的强度和刚度，从而出现一系列问题，如裂缝、震动等。

为了保证建筑物的安全和使用寿命，需要对混凝土建筑进行加固，以恢复其初始的力学性能。

在混凝土建筑加固前，需要进行一系列的分析和评估，以确定加固方案和优化设计。

以下是常用的混凝土建筑加固分析方法。

1. 结构评估结构评估是加固方案制定的第一步，目的是确定混凝土结构的受力状况和结构状态，并评估其强度和刚度。

评估的主要内容包括：（1）结构材料和结构构件的力学性能和实际受力情况的测量和测试；（2）对结构进行受力分析和计算，了解其承受力状况和破坏模式；（3）对结构进行可靠度评估，分析结构的安全性和使用寿命；（4）通过测量和模拟等手段获取的数据，进行结构损伤评价和定量描述。

2. 钢筋检测在混凝土加固过程中，钢筋的状态是核心问题之一。

因为钢筋的质量和数量会直接影响混凝土结构的强度和刚度。

因此，钢筋检测和定位非常重要。

常用的钢筋检测方法包括：（1）超声波检测：通过超声波检测测量混凝土表面与钢筋间的距离，以确保钢筋的位置和分布。

（2）磁探法：通过磁场扫描检测混凝土表面下的钢筋位置和数量。

（3）剥落法：通过剥落混凝土表层，直观地观察和检测钢筋的状态和数量。

3. 加固方案设计根据结构评估和钢筋检测结果，可确定加固方案。

加固方案设计的目的是提高混凝土结构的强度和刚度，以增加其承载能力和稳定性，延长其使用寿命。

常用的加固方案包括：（1）外加筋：在混凝土表面固定钢筋板和螺栓，以提高混凝土梁和柱的强度和刚度。

（2）粘结加固：在混凝土表面涂抹底漆和高强度胶粘剂，将玻璃纤维带或碳纤维带粘在混凝土表面，提高混凝土弯曲和剪切强度。

（3）加固带：在混凝土结构中加入加固带（如FRP加固带），以增加混凝土的抗拉强度。

4. 加固效果评估在混凝土加固完成后，需要进行效果评估和验收，以确保加固后的混凝土结构满足设计要求和使用要求。

混凝土结构加固改造的方法混凝土构件，由于施工缺陷强度不足，或者既有建筑节点受损，以及建筑功能改造等原因，都需要进行加固处理，依据最新国家标准《既有建筑鉴定与加固通用规范》GB55021-2021，混凝土构件加固有五种方法：一、增大截面法当采用增大截面法加固受弯和受压构件时，被加固构件的界面处理及其粘结质量应满足按整体截面计算的要求。

钢筋混凝土构件增大截面加固的构造应符合下列规定：1、新增混凝土层的最小厚度，板不应小于40mm；梁、柱不应小于60mm。

2、加固用的钢筋，应采用热轧带肋钢筋。

3、新增受力钢筋与原受力钢筋的净间距不应小于25mm，并应采用短筋或箍筋与原钢筋焊接。

4、当截面受拉区一侧加固时，应设置U形筋，并应焊在原箍筋上，单面（双面）焊的焊缝长度应为箍筋直径的10倍（5倍）。

5、当用混凝土围套加固时，应设置环形箍筋或加锚式箍筋。

6、当受构造条件限制而采用植筋方式埋设U形时，应采用锚固型结构胶种植。

7、新增纵向钢筋应采取可靠的锚固措施。

二、置换混凝土法采用置换法局部加固受压区混凝土强度偏低或有严重缺陷的混凝土构件，当加固梁式构件时，应对原构件进行支顶；当加固柱、墙等构件时，应对原结构、构件在施工全过程中的承载状态进行验算、监测和控制；应采取措施保证置换混凝土的协同工作；混凝土结构构件置换部分的界面处理及粘结质量，应满足按整体截面计算的要求。

置换混凝土的构造应符合下列规定：1、混凝土的置换深度，新增混凝土层的最小厚度，板不应小于40mm；梁、柱不应小于60mm。

2、置换长度应按混凝土强度和缺陷的检测及验算结果确定，但对非全长置换的情况，其两端应分别延伸不小于100mm的长度。

三、外包型钢法（一）当采用外包型钢法加固钢筋混凝土实腹柱或梁时，应符合下列规定：1、干式外包钢加固后的钢架与原柱所承担的外力，应按各自截面刚度比例进行分配。

2、湿式外包钢加固后的承载力和截面刚度应按整截面共同工作确定。

（二）湿式外包钢的构造，应符合下列规定：1、加固用型钢两端应采取可靠的锚固措施。

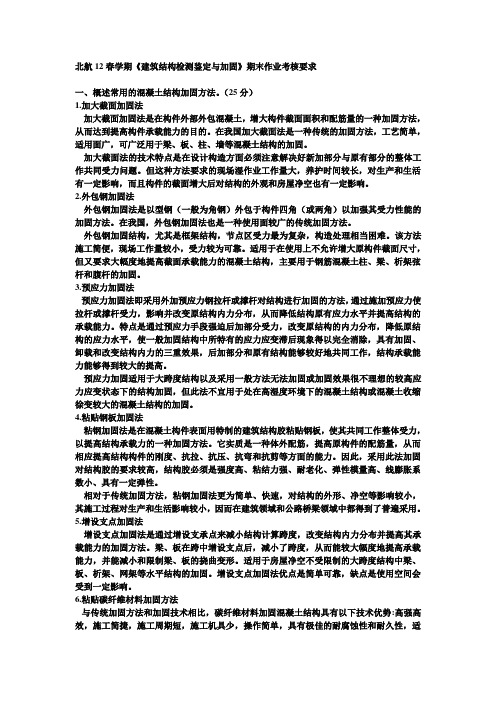

北航12春学期《建筑结构检测鉴定与加固》期末作业考核要求一、概述常用的混凝土结构加固方法。

（25分）1.加大截面加固法加大截面加固法是在构件外部外包混凝土，增大构件截面面积和配筋量的一种加固方法，从而达到提高构件承载能力的目的。

在我国加大截面法是一种传统的加固方法，工艺简单，适用面广，可广泛用于梁、板、柱、墙等混凝土结构的加固。

加大截面法的技术特点是在设计构造方面必须注意解决好新加部分与原有部分的整体工作共同受力问题。

但这种方法要求的现场湿作业工作量大，养护时间较长，对生产和生活有一定影响，而且构件的截面增大后对结构的外观和房屋净空也有一定影响。

2.外包钢加固法外包钢加固法是以型钢（一般为角钢）外包于构件四角（或两角）以加强其受力性能的加固方法。

在我国，外包钢加固法也是一种使用面较广的传统加固方法。

外包钢加固结构，尤其是框架结构，节点区受力最为复杂，构造处理相当困难。

该方法施工简便，现场工作量较小，受力较为可靠。

适用于在使用上不允许增大原构件截面尺寸，但又要求大幅度地提高截面承载能力的混凝土结构，主要用于钢筋混凝土柱、梁、析架弦杆和腹杆的加固。

3.预应力加固法预应力加固法即采用外加预应力钢拉杆或撑杆对结构进行加固的方法，通过施加预应力使拉杆或撑杆受力，影响并改变原结构内力分布，从而降低结构原有应力水平并提高结构的承载能力。

特点是通过预应力手段强迫后加部分受力，改变原结构的内力分布，降低原结构的应力水平，使一般加固结构中所特有的应力应变滞后现象得以完全消除，具有加固、卸载和改变结构内力的三重效果，后加部分和原有结构能够较好地共同工作，结构承载能力能够得到较大的提高。

预应力加固适用于大跨度结构以及采用一般方法无法加固或加固效果很不理想的较高应力应变状态下的结构加固，但此法不宜用于处在高湿度环境下的混凝土结构或混凝土收缩徐变较大的混凝土结构的加固。

4.粘贴钢板加固法粘钢加固法是在混凝土构件表面用特制的建筑结构胶粘贴钢板，使其共同工作整体受力，以提高结构承载力的一种加固方法。

混凝土建筑结构加固标准一、前言混凝土结构建筑是现代建筑中最常见的一种结构形式，但是由于地震、老化、结构缺陷等原因，混凝土结构也存在一定的安全隐患。

为了保障人民生命财产安全，加固混凝土结构已经成为一项非常重要的工程。

本文将针对混凝土结构加固的标准进行详细介绍。

二、加固前的检查在进行混凝土结构加固之前，必须进行深入的检查，以确定加固的必要性、加固的方式和加固的范围。

具体内容如下：2.1 现场勘察现场勘察是加固前必须进行的一项工作，要求对建筑物的主要结构构件进行检查，包括墙体、柱子、梁、楼板等部分。

主要检查内容包括裂缝、变形、构件破损、钢筋锈蚀等问题。

2.2 破坏性试验破坏性试验是检查混凝土结构强度的重要方法，可以通过试验来确定混凝土的强度、钢筋的粘结性能和混凝土的韧性等。

常用的试验方法包括钻孔取样试验、压缩试验、拉伸试验等。

2.3 结构分析结构分析是对建筑物结构进行计算分析，以确定加固的必要性和加固的方式。

需要进行的分析包括受力分析、承载力分析、变形分析等。

三、加固设计标准混凝土结构加固的设计标准是保证加固效果的必要条件之一。

具体的设计标准应该包括以下内容：3.1 加固方式加固方式应该根据加固前的检查结果和结构分析结果来确定，常用的加固方式包括加固钢筋、加固钢板、加固碳纤维等。

3.2 加固材料加固材料应该根据加固方式来选择，常用的加固材料包括钢筋、钢板、碳纤维等。

3.3 加固强度加固强度应该根据加固前的检查结果和结构分析结果来确定，要求加固后的结构强度能够满足设计要求。

3.4 加固范围加固范围应该根据加固前的检查结果和结构分析结果来确定，要求加固后的结构能够满足设计要求。

四、加固施工标准混凝土结构加固施工标准是保证加固效果的另一个必要条件。

具体的施工标准应该包括以下内容：4.1 施工图纸施工图纸应该详细说明加固的范围、加固的方式、加固材料等内容，要求图纸清晰、准确。

4.2 施工工艺施工工艺应该根据加固方式来确定，要求工艺流程合理、施工操作规范。

《混凝土结构加固设计规范》GB50367前言本规范是根据建设部建标 [1999]308 号文的要求，由四川省建筑科学研究院会同有关的高等院校及科研、设计、企业等单位共同修订而成。

在修订过程中，规范修订组开展了多项专题研究，进行了大量的调查分析和验证性试验，总结了近年来我国混凝土结构加固设计的实践经验；与国外先进的标准规范进行了比较和借鉴；与相关的标准规范进行了协调。

在此基础上以多种方式广泛征求了有关单位和社会公众的意见，并进行了试设计和试点工程的试用，对重点章节进行了反复修改，最后经审查定稿。

本规范主要规定的内容有：混凝土结构加固设计的基本规定、材料、增大截面加固法、置换混凝土加固法、外加预应力加固法、外粘型钢加固法、粘贴纤维复合材料加固法、粘贴钢板加固法、增设支点加固法、绕丝加固法、钢丝绳网片-复合砂浆外加层加固法等的设计、计算与构造规定以及有关的附录。

此外，还有与各种加固方法配套使用的植筋技术、锚栓技术、混凝土裂缝修补技术和钢筋阻锈技术等。

本规范将来可能需要进行局部修订；有关局部修订的信息和条文内容将在《工程建设标准化》杂志上颁布。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

为充实提高规范的质量，请各使用单位在施行本规范过程中，结合工程实践，认真总结经验，并将意见和建议寄交成都市一环路北三段 55 号建设部建筑物鉴定与加固规范管理委员会（邮编： 610081；/）。

本规范主编单位：四川省建筑科学研究院参加单位：同济大学、西南交通大学、福州大学、湖南大学、武汉大学、重庆大学、重庆市建筑科学研究院、辽宁省建设科学研究院、中国科学院大连化学物理研究所、中国建筑西南设计院、上海市工程建设标准化办公室、上海加固行建筑技术工程有限公司、北京东洋机械建筑工程有限公司、喜利得（中国）有限公司、慧鱼（太仓）建筑锚栓有限公司、厦门中连结构胶有限公司、亨斯迈先进化工材料（广东）有限公司、北京风行技术有限责任公司、上海库力浦实业有限公司、湖南固特邦土木技术发展有限公司、大连凯华新技术工程有限公司、台湾安固工程股份有限公司。

混凝土结构检测加固方法嘿，咱今儿就来聊聊这混凝土结构检测加固方法。

你说这混凝土结构啊，那可是建筑界的老大哥呀！它就像咱家里的顶梁柱，要是出了啥问题，那可不得了。

那怎么检测这混凝土结构有没有问题呢？这就好比咱人得定期去体检一样。

咱可以用眼睛瞧，看看有没有裂缝呀，有没有剥落呀。

要是有这些情况，那可就得重视起来啦！还可以用一些专门的仪器来检测，就像医生用那些高科技的设备给咱检查身体似的。

比如说超声检测，它能透过混凝土，看看里面是不是有啥缺陷。

这多神奇呀！检测出问题来了，那咱就得想办法加固呀。

就像咱身体虚弱了，得补补一样。

一种常见的方法就是加大截面加固法。

这就好比给这混凝土结构穿上一件更厚的铠甲，让它更结实。

把原来的结构面加大，再加上新的混凝土，嘿，这不就变强了嘛！还有粘贴钢板加固法，就像是给它贴上了一层坚固的补丁，让它更能抗得住压力。

碳纤维加固法也很厉害哦！碳纤维那可是高科技材料，又轻又结实。

把它贴在混凝土上，就好像给它注入了一股神秘的力量，让它变得坚不可摧。

这就好比给咱的顶梁柱打了一针强化剂呀！另外啊，预应力加固法也不能小瞧。

这就好像给混凝土结构提前施加了一个力，让它在面对压力的时候能更从容不迫。

咱想想看啊，如果不重视这混凝土结构的检测加固，那会咋样？那房子可能就不结实啦，说不定哪天就出问题了，多吓人呀！所以说呀，这事儿可不能马虎。

咱得认真对待，就像爱护咱自己的身体一样。

在实际操作中，可得找专业的人来干这些事儿。

他们就像是经验丰富的医生，知道怎么对症下药。

咱可不能随便找个不专业的，那不是瞎折腾嘛！而且呀，在加固的过程中，还得注意各种细节，不能马马虎虎的。

总之呢，这混凝土结构检测加固方法可太重要啦！咱得好好了解了解，说不定啥时候就用上了呢。

别等出了问题才后悔莫及呀！大家说是不是这个理儿呢？让我们一起重视起来，让我们的建筑更坚固，更安全吧！。

混凝土结构的鉴定与检测方法一、前言混凝土结构是现代建筑中最常见的结构类型之一，它具有高强度、耐久性、耐火性和经济性等优点。

然而，由于混凝土受到外部环境和内部负荷的影响，其结构会出现各种问题，如开裂、变形、腐蚀等。

因此，混凝土结构的鉴定和检测方法对于确保建筑物的安全和延长其使用寿命至关重要。

二、鉴定方法1. 视觉检查视觉检查是最常见的鉴定方法之一，可以通过裂缝、变形、表面破损等来判断混凝土结构的健康状况。

此外，还可以通过外部环境和内部负荷的变化来检测混凝土结构的变化。

2. 声波检测声波检测是一种非常有效的鉴定方法，可以通过测量混凝土结构中的声波传播速度来判断其内部状况。

当混凝土结构发生开裂、空洞等问题时，声波传播速度会受到影响，从而可以通过声波检测来判断其健康状况。

3. 超声波检测超声波检测是一种比较先进的检测方法，可以通过超声波的反射和透射来判断混凝土结构的健康状况。

它可以检测混凝土中的内部裂缝、空洞、钢筋损伤等问题，并可以进行精确的测量和分析。

4. 磁粉探伤磁粉探伤是一种常见的检测方法，可以检测混凝土结构中的钢筋和其他金属构件的损伤和腐蚀情况。

它利用磁场的特性来检测钢筋的位置和损伤情况，并通过覆盖磁粉来显示出损伤部位。

5. 红外线检测红外线检测是一种通过测量混凝土结构表面的红外辐射来判断其健康状况的方法。

它可以检测混凝土结构的温度变化和热传导性能，从而判断其内部结构的变化。

三、检测方法1. 混凝土试验混凝土试验是一种常见的检测方法，可以通过测量混凝土的强度、密度、渗透性等性能来判断其健康状况。

此外，还可以通过混凝土试验来检测混凝土中的空隙率、气孔率等问题。

2. 钢筋检测钢筋检测是一种通过测量钢筋的位置、直径、数量和腐蚀情况来判断混凝土结构的健康状况的方法。

它可以通过磁粉探伤、超声波检测等方法来检测钢筋的位置和损伤情况。

3. 现场测量现场测量是一种通过测量混凝土结构的尺寸、形状、位移等参数来判断其健康状况的方法。

钢筋混凝土构件的安全鉴定1前言在房屋安全鉴定中，需要对整幢房屋的结构构件进行安全鉴定，首先通过现场踏勘进行外观检查，可能会发现钢筋混凝土结构构件各种质量问题，其中裂缝是最常见的现象之一。

裂缝出现都是事出有因，有设计上错误、原材料性能缺陷、施工质量低劣、环境条件的变化、使用不当、地基不均匀沉陷等等，而建筑物的破坏往往始于裂缝。

因此，如何鉴定裂缝、分析裂缝、控制裂缝，是安全鉴定工作的重要内容之一。

根据裂缝成因和特征，判断结构受力工作状况，评定结构的安全性、适用性和耐久性。

此种鉴定方法具有简便、直观、快速等优点，在房屋安全鉴定中运用很广。

其缺点在于它只是一种定性的分析方法，而不能定量地分析结构的安全性。

为此，对可疑结构构件应进行强度、刚度、抗裂性验算，必要时还应通过荷载试验，然后作出安全鉴定意见。

2钢筋混凝土结构构件裂缝分析判明是结构性裂缝还是非结构性裂缝：钢筋混凝土结构产生裂缝的原因很多，对结构的影响差异也很大，只有弄清结构受力状态和裂缝对结构影响的基础上，才能对结构构件进行定性。

结构性裂缝多由于结构应力达到限值，造成承载力不足引起的，是结构破坏开始的特征，或是结构强度不足的征兆，是比较危险的，必须进一步对裂缝进行分析。

非结构性裂缝往往是自身应力形成的，如温度裂缝、收缩裂缝，对结构承载力的影响不大，可根据结构耐久性、抗渗、抗震、使用等方面要求采取修补措施。

例如某校健身房，跨度12m，单层框架结构，1996年12月竣工，1997年8月甲方发现框架梁出现不同程度的裂缝，要求鉴定。

根据现场查勘，框架梁裂缝普遍存在，裂缝的特点：大都出现在梁的上半部，裂缝上宽下窄，中间宽两边细，最大裂缝宽度为0.35mm，通过对设计及施工情况的检查，设计无误，为施工原因，经过综合分析，判明为温度裂缝，属非结构性裂缝。

只要消除温差影响，用压力灌浆修补裂缝即可。

（1）判明结构性裂缝的受力性质：结构性裂缝，根据受力性质和破坏形式进一步区分为两种：一种是脆性破坏，另一种是塑性破坏。
