服务器的发展历程及未来走向服务器作为计算机网络中的重要组成部分，扮演着承载和处理数据的关键角色。
随着信息技术的不断发展，服务器也经历了多个阶段的演进，不断提升性能和功能，适应不断变化的需求。
本文将从服务器的发展历程出发，探讨其未来的走向。
一、服务器的发展历程1. 第一代服务器：主机早期的服务器主要是大型主机，体积庞大，功耗高，性能较低。
这些主机通常由大型企业或机构使用，用于处理基本的数据存储和计算任务。
主机服务器的特点是稳定可靠，但成本昂贵，维护困难。
2. 第二代服务器：小型服务器随着技术的进步，小型服务器逐渐兴起。
这些服务器体积较小，功耗低，性能逐渐提升。
小型服务器适用于中小型企业和个人用户，价格相对亲民，功能也更加多样化。
小型服务器的出现使得更多的用户能够享受到服务器带来的便利。
3. 第三代服务器：云服务器云计算的兴起带动了云服务器的发展。
云服务器基于虚拟化技术，可以实现资源的动态分配和弹性扩展，大大提高了服务器的利用率和灵活性。
云服务器可以根据用户需求提供不同规模的计算、存储和网络资源，成为了当前主流的服务器形态。
4. 第四代服务器：边缘服务器随着物联网和5G技术的快速发展，边缘计算逐渐兴起。
边缘服务器部署在网络边缘，可以更快地响应用户请求，降低网络延迟，提高数据处理效率。
边缘服务器在智能家居、智慧城市等领域有着广泛的应用前景。
二、服务器的未来走向1. 异构计算未来的服务器将更加注重异构计算，即结合CPU、GPU、FPGA等不同类型的处理器，实现更加高效的计算。
不同类型的处理器各有优势，可以根据任务的特点进行灵活调度，提高计算性能和能效比。
2. 边缘智能随着人工智能技术的不断发展，未来的服务器将更加注重边缘智能。
边缘服务器可以在本地进行数据处理和分析，减少数据传输量，降低能耗和延迟，提高响应速度和隐私保护。
3. 安全可信未来的服务器将更加注重安全可信，加强数据加密、访问控制、身份认证等安全机制，保护用户数据不被泄露和篡改。

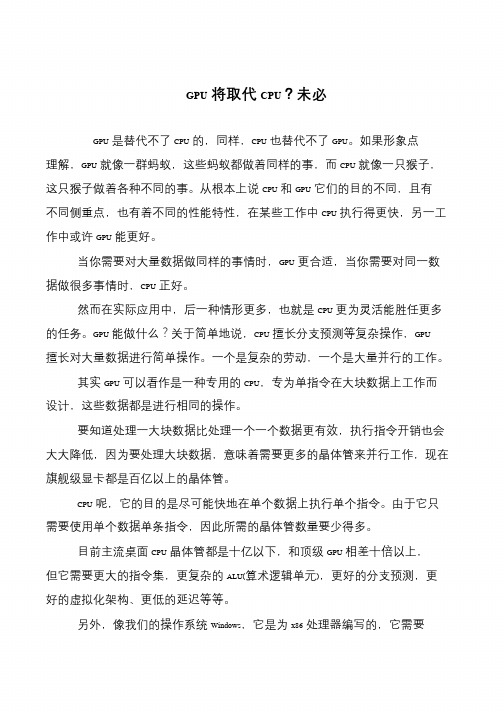

GPU将取代CPU？未必
GPU是替代不了CPU的，同样，CPU也替代不了GPU。
如果形象点理解，GPU就像一群蚂蚁，这些蚂蚁都做着同样的事，而CPU就像一只猴子，这只猴子做着各种不同的事。
从根本上说CPU和GPU它们的目的不同，且有不同侧重点，也有着不同的性能特性，在某些工作中CPU执行得更快，另一工作中或许GPU能更好。
当你需要对大量数据做同样的事情时，GPU更合适，当你需要对同一数据做很多事情时，CPU正好。
然而在实际应用中，后一种情形更多，也就是CPU更为灵活能胜任更多的任务。
GPU能做什么？关于简单地说，CPU擅长分支预测等复杂操作，GPU 擅长对大量数据进行简单操作。
一个是复杂的劳动，一个是大量并行的工作。
其实GPU可以看作是一种专用的CPU，专为单指令在大块数据上工作而设计，这些数据都是进行相同的操作。
要知道处理一大块数据比处理一个一个数据更有效，执行指令开销也会
大大降低，因为要处理大块数据，意味着需要更多的晶体管来并行工作，现在
旗舰级显卡都是百亿以上的晶体管。
CPU呢，它的目的是尽可能快地在单个数据上执行单个指令。
由于它只需要使用单个数据单条指令，因此所需的晶体管数量要少得多。
目前主流桌面CPU晶体管都是十亿以下，和顶级GPU相差十倍以上，但它需要更大的指令集，更复杂的ALU(算术逻辑单元)，更好的分支预测，更
好的虚拟化架构、更低的延迟等等。
另外，像我们的操作系统Windows，它是为x86处理器编写的，它需要。
cpu产业链发展趋势CPU（中央处理器）作为计算机硬件的核心部件，一直以来都是计算机产业的重要组成部分。
随着信息技术的快速发展，CPU产业链也在不断演变和发展。
本文将从不同的角度探讨CPU产业链的发展趋势。
一、技术发展趋势1. 更小的制程工艺：制程工艺是CPU性能进一步提升的重要驱动力之一。
随着技术的发展，制程工艺逐渐从14nm、10nm，到目前的7nm，并有望进一步发展至5nm及更小。
更小的制程工艺带来了晶体管规模的增加，使得CPU性能得到了进一步提升。
2. 集成度的提升：随着技术的发展，CPU内部集成的功能也越来越多。
从最初只有运算单元和缓存，到现在的集成了显卡、内存控制器、加密引擎等多种功能，集成度的提升使得CPU在数据处理和计算能力方面更加强大。
3. 多核心架构：为了进一步提升CPU的性能，多核心架构成为了主流趋势。
除了传统的两核、四核，现在已经有八核、十六核等更高核心数的CPU问世。
多核心架构不仅可以提供更强的计算能力，还能更好地满足多线程应用的需求。
4. 定制化和专用化：随着云计算、人工智能等应用的普及，对于特定领域的计算需求也越来越大。
这就促使CPU产业链从通用型向定制化和专用化方向发展。
例如，针对人工智能应用的AI芯片已经开始涌现，这些芯片具有更高的计算能力和更低的功耗，能够更好地满足人工智能计算的需求。
二、市场发展趋势1. 移动设备市场的增长：随着智能手机、平板电脑等移动设备的普及，移动设备市场的需求也不断增长。
这就催生了对于低功耗、高性能的移动设备CPU的需求。
未来，随着5G的普及和物联网的发展，移动设备市场的增长预计将会加速。
2. 数据中心市场的扩大：随着云计算、大数据等应用的推广，数据中心市场也在迅速扩大。
数据中心需要大量的服务器来支持计算和存储需求，这就带来了对于高性能、高效能CPU的需求。
未来，数据中心市场将成为CPU产业链的一个重要的增长点。
3. 物联网市场的崛起：物联网的快速发展将带来对于大量智能终端设备的需求，而这些设备中也需要集成CPU。
cpu的发展现状
近年来，中央处理器（CPU）的发展在技术和性能方面取得了巨大进步。
尽管难以在文中重复使用相同的标题，但以下是CPU的一些最新发展趋势：
1. 提高核心数量：为了提高多线程性能和并行计算能力，CPU 制造商开始增加处理器中可用的核心数量。
现在，市面上已经有多核CPU，如四核、六核和八核等。
2. 提高核心频率：除了增加核心数量外，厂商还试图提高
CPU核心的时钟频率。
这使得处理器能够更快地处理指令和
数据，提升计算速度。
3. 降低功耗：为了提高电池寿命和节能，CPU制造商致力于
开发低功耗的处理器。
通过使用新的制造工艺和结构设计，他们成功地减少了CPU的功耗，同时保持了良好的性能。
4. 大规模集成电路（SoC）：现代CPU不仅仅是计算单元，
还包含了其他组件。
SoC集成了CPU、图形处理器（GPU）、内存控制器、相机接口和其他周边设备。
这减少了电路板上的组件数量，提高了系统的紧凑性和功耗效率。
5. 新的架构设计：为了提高性能和效率，CPU制造商不断发
展新的架构设计。
例如，英特尔的Sandy Bridge、Skylake和Coffee Lake架构，以及AMD的Zen架构。
这些新的架构设计引入了更多的指令集和优化，从而提供更好的性能和功耗表现。
总之，CPU的发展取得了突破性的进展。
它们变得更强大、更高效，以满足不断增长的计算需求。
未来，我们可以期待看到更多创新和改进，为计算技术带来更大的突破。
自动驾驶芯片：GPU的现在和ASIC的未来——自动驾驶系列报告三：车载芯片篇行业观点⏹自动驾驶系列报告第三篇，我们将按时间顺序梳理车载芯片的发展历程，探讨未来发展方向。
汽车电子发展初期以分布式ECU架构为主流，芯片与传感器一一对应，随着汽车电子化程度提升，传感器增多、线路复杂度增大，中心化架构DCU、MDC逐步成为了发展趋势；随着汽车辅助驾驶功能渗透率越来越高，传统CPU算力不足，难以满足处理视频、图片等非结构化数据的需求，而GPU同时处理大量简单计算任务的特性在自动驾驶领域取代CPU成为了主流方案；从ADAS向自动驾驶进化的过程中，激光雷达点云数据以及大量传感器加入到系统中，需要接受、分析、处理的信号大量且复杂，定制化的ASIC芯片可在相对低水平的能耗下，将车载信息的数据处理速度提升更快，并且性能、能耗和大规模量产成本均显著优于GPU和FPGA，随着自动驾驶的定制化需求提升，ASIC专用芯片将成为主流。
⏹目前出货量最大的驾驶辅助芯片厂商Mobileye、Nvidia形成“双雄争霸”局面，Xilinx则在FPGA的路线上进军，Google、地平线、寒武纪在向专用领域AI芯片发力，国内四维图新、全志科技等也在自动驾驶芯片领域积极布局。
Mobiley e的核心优势是EyeQ 系列芯片，可以处理摄像头、雷达等多种传感器融合产生的大量数据，在L1-L3自动驾驶领域具有极大的话语权，目前出货量超过了2700万颗；NVIDIA在GPU领域具有绝对的领导地位，芯片算力强大且具备很强的灵活性，但功耗高、成本高，AI机器学习并不太适合GPU的应用；此外Google、地平线、寒武纪、四维图新等更聚焦在针对不同场景下的具体应用，芯片设计也开始增加硬件的深度学习设计，自动驾驶上AI的应用已经成为未来的趋势。
⏹基于产业前景和潜在的巨大市场，给予行业买入评级，上市公司方面看好四维图新，建议关注地平线、寒武纪。
公司名称代码收盘价（元/美元）EPS （元/美元）PE业务来源：Wind/Thomson一致预测风险提示⏹自动驾驶行业发展不及预期；装车渗透不及预期；产品开发、成本下降不及预期；使用场景限制；法律法规限制自动驾驶发展；事故影响。
高性能计算技术的研究现状与未来发展趋势高性能计算技术是指通过利用超级计算机或者并行计算机系统，实现对大规模数据进行高速处理、解决复杂计算问题的技术。
它在科学研究、工程设计、金融分析、天气预报等各个领域起到重要作用。
本文将探讨高性能计算技术的研究现状以及未来的发展趋势。
一、研究现状1. 阶段性成果在过去的几十年里，高性能计算技术取得了显著的研究成果。
随着硬件技术的不断发展，超级计算机的运算速度和存储容量得到了极大的提升。
同时，优化算法和并行计算技术的应用也使得计算效率大幅提高。
这些阶段性的成果为高性能计算技术的发展创造了坚实的基础。
2. 应用领域扩展高性能计算技术不仅仅应用于科学研究领域，如天体物理学、量子化学等，还扩展到了社会生活的各个领域。
例如，在天气预报中，高性能计算技术可以帮助气象学家分析庞大的气象数据，提高预报准确率。
在金融领域，高性能计算技术可以帮助投资者进行大规模的风险分析和交易策略优化。
这些应用领域的扩展为高性能计算技术的研究提供了更多的机会和挑战。
二、未来发展趋势1. 多核处理器技术随着技术的发展，传统的中央处理器(CPU)已经遇到了性能瓶颈。
为了进一步提高计算性能，多核处理器技术已经成为高性能计算领域的一个重要研究方向。
多核处理器可以同时执行多个任务，实现更高效的并行计算。
未来，随着多核处理器技术的不断发展和成熟，高性能计算技术将迎来新的突破。
2. 人工智能与高性能计算的结合人工智能正在成为当今科技领域的热门话题，而高性能计算技术在人工智能领域也发挥着重要作用。
通过利用高性能计算技术提供的强大计算能力，可以更快速、更准确地训练深度学习模型，解决人工智能应用中的大规模计算问题。
因此，未来高性能计算技术与人工智能的结合将会成为研究的重点。
3. 异构计算技术为了进一步提升计算性能，异构计算技术也成为高性能计算领域的一个发展趋势。
异构计算是指利用不同类型的计算设备（如CPU和GPU）协同工作，以实现更高效的计算。
1 从CPU架构和技术的演变看GPU未来发展 泡泡网显卡频道5月28日 自从AMD提出Fusion(融聚)的概念、NVIDIA加大力度推广GPU通用计算、Intel率先将CPU和GPU整合在一起之后，大家就会发现CPU和GPU从没如此亲密无间过，CPU和GPU之间有着太多的共同点使得它们的界限也开始模糊了起来。
喜欢研究IT硬件技术的朋友应该知道，CPU和GPU都是由整数运算单元、浮点运算单元、一级缓存、二级缓存、内存控制器等等模块组成的，但最终它们的应用领域又是截然不同的。
到底是GPU取代CPU进行并行计算呢？还是CPU整合GPU成为大势所趋？这两种说法显然是相互对立的，均有不少支持者。但这只是表像，真正产生这一现状的原因依然隐藏在CPU和GPU的架构之中，通过笔者后文中的分析您会发现这两种说法不但不矛盾，反而代表了Intel、AMD和NVIDIA三大巨头已经达成的共识，他们正在以各自不同的方式去实现相同的目标。
CPU和GPU的整体结构相似，但侧重点不同 事实上，CPU和GPU都保持着一套相对固定的趋势，按照各自的轨迹在不停的发展、演变，两者在技术和架构方面有着很多不谋而合的共同点，而且最终也因为相同的目的而走到了一起。那么，CPU和GPU的碰撞将会亮出什么样的火花，未来的发展方向会朝向何处呢？下面我们就通过CPU和GPU的发展史来推测未来产品应该具备什么样的特征。 2
首先我们来重拾一个几乎快要被遗忘的名词——协处理器，它是一种芯片，用于减轻系统微处理器的特定处理任务，早些年协处理器主要是用以辅助进行浮点运算。
★ 最初的CPU只能进行整点运算，浮点运算效率极低 CPU最基本的运算就是“加减乘除”，但实际上计算机只能用加法器来完成整数以及固定小数点位置（整点）的算术运算，而不能处理小数点可以浮动的数值（浮点）。对于小数多采用的是二进制的科学计数法、也就是浮点数表示法：尾数、阶数符号位各占一位，然后再对其余数位尾数、阶数的有效数位合理分配。
在CPU运算时，浮点数的运算量远比整数复杂，因为不仅尾数要参与运算，阶数也要参与，并且需要对尾数和阶数的符号位都进行处理，所以，最早的CPU并没有能力进行浮点运算（8088/8086，80286，80386SX），需要浮点运算时，由CPU通过软件模拟来实现，所以，进行浮点运算时就会慢很多。
★ 协处理器诞生，专门处理浮点运算
8086处理器和它的协处理器8087 8086是当今CPU的鼻祖，所谓X86架构也就是指8086处理器所开创的指令集体系。为了弥补8086在进行浮点运算时的不足，Intel与1980年设计了8087数学协处理器，并且为X86体系推出了第一个浮点格式IEE754。8087提供两个基本的32/64bit浮点资料形态和额外的扩展80bit内部支援来改进复杂运算之精度。除此之外，8087还提供一个80/17bit封装BCD (二进制编码之十进制）格式以及16/32/64bit整数资料形态。 3
386处理器和它的协处理器387 X87协处理器新增约60个指令给程序员，所有的指令都是以“F”开头跟其他的标准8086整数运算指令有所区别，举例来说，相对于ADD/MUL，8087提供FADD/FMUL。
8087是于1980年发布，然后被80287、80387DX/SX和487SX所取代。 ★ 协处理器被整合进入CPU内部 以往，协处理器都是可选配件，在主板上X86处理器旁边一般都会为X87设计一个空的插槽，只有当用户确实有需要时才会专门购买相应的X87协处理器插进去，来加速浮点运算。
486DX是第一颗整合了浮点运算协处理器的产品，相当于486SX+487SX 4
随着时代的发展，越来越多的程序要求使用更高精度的浮点运算，X87协处理器几乎成为必备品。于是在制造工艺日趋成熟之后，Intel在486一代将X86和X87整合在了一起，浮点运算成为了CPU的一项基本功能，而且重要性越来越大。
Intel 486DX、Pentium之后的CPU都内含了协处理器，AMD K5、K6之后的CPU都内建了协处理器，所以此后就很少有人会提及协处理器的概念了。
所谓X86架构的处理器就是采用了Intel X86指令集的处理器，X86指令集是Intel公司为其第一块16位处理器i8086所专门开发的。而IBM在1981年所推出的第一台PC机上所使用的处理器i8088（i8086的简化版）也是使用的X86指令集，但是为了增强计算机的浮点运算能力，增加了X87数学协助处理器并引入了X87指令集，于是就将采用了X86指令集和X87指令集的处理器统称为X86架构的处理器。
X86基本指令集包括了：数据传输、算术运算、逻辑运算、串指令、程序转移、伪指令、寄存器、位操作、控制指令和浮点运算指令等十大类无数条。而Intel和AMD桌面级处理器在X86指令集的基础上，为了提升处理器各方面的性能，所以又各自开发新的指令集，它们被称为处理器扩展指令集。
扩展指令集能够大幅提高CPU在某些特定应用下的性能，如多媒体、3D、浮点运算等，其设计初衷与协处理器是异曲同工的，但协处理器需要增加额外的运算单元，而扩展指令集只需要加入新的指令和算法即可，无需设计新的运算单元，但必须要软件支持才能发挥功效。
★ MMX指令集：增强多媒体性能 MMX（Multi Media eXtension 多媒体扩展指令）指令集是Intel公司在1996年为旗下的Pentium系列处理器所开发的一项多媒体指令增强技术。MMX指令集中包括了57条多媒体指令，通过这些指令可以一次性 5
处理多个数据，在处理结果超过实际处理能力的时候仍能够进行正常处理，如果在软件的配合下，可以得到更强的处理性能。
MMX指令集非常成功，在之后生产的各型CPU都包括这些指令集。据当年Tom's Hardware测试，即使最慢的Pentium MMX 166MHz也比Pentium 200MHz普通版要快。
Intel Pentium With MMX，首次支持MMX 但是，MMX指令集的问题也是比较明显的，MMX指令集不能与X86的浮点运算指令同时执行，必须做密集式的交错切换才可以正常执行，但是这样一来，就会造成整个系统运行速度的下降。
★ 3DNow!指令集： 3DNow!指令集最由AMD公司所推出的，该指令集应该是在SSE指令之前推出的，被广泛运用于AMD的K6、K6-2和K7系列处理器上，拥有21条扩展指令集。在整体上3DNow!的SSE非常相相似，它们都拥有8个新的寄存器，但是3DNow!是64位的，而SSE是128位。 6
AMD K62加入3DNow！指令集 所以3DNow!它只能存储两个浮点数据，而不是四个。但是它和SSE的侧重点有所不同，3DNow!指令集主要针对三维建模、坐标变换和效果渲染等3D数据的处理，在相应的软件配合下，可以大幅度提高处理器的3D处理性能。AMD公司后来又在Athlon系列处理器上开发了新的Enhanced 3DNow!指令集，新的增强指令数达了52个，以致目前最为流行的Athlon 64系列处理器还是支持3DNow！指令的。
★ SSE指令集：加强浮点和3D性能 SSE是Streaming SIMD Extension（SIMD扩展指令集）的缩写，而其中SIMD的为含意为Single Istruction Multiple Data（单指令多数据），所以SSE指令集也叫单指令多数据流扩展。该指令集最先运用于Intel的Pentium III(网购最低价 235.17元)系列处理器，其实在Pentium III推出之前，Intel方面就已经泄漏过关于KNI（Katmai New Instruction）指令集的消息。这个KNI指令集也就是SSE指令集的前身，当时也有不少的媒体将该指令集称之为MMX2指令集，但是Intel方面却从没有发布有关MMX2指令集的消息。
奔腾3正式加入SSE指令集 最后在Intel推出Pentium III处理器的时候，SSE指令集也终于水落石出。SSE指令集是为提高处理器浮点性能而开发的扩展指令集，它共有70条指令，其中包含提高3D图形运算效率的50条SIMD浮点运算指令、12条MMX整数运算增强指令、8条优化内存中的连续数据块传输指令。理论上这些指令对当时流行的图像处理、浮点运算、3D运算、多媒体处理等众多多媒体的应用能力起到全面提升的作用。SSE指令与AMD公司的3DNow!指令彼此互不兼容，但SSE包含了3DNow!中的绝大部分功能，只是实现的方法不同而已。SSE也向下兼容MMX指令，它可以通过SIMD和单时钟周期并行处理多个浮点数据来有效地提高浮点运算速度。
★ SSE2指令集：进一步优化浮点运算 7
在Pentium III发布的时候，SSE指令集就已经集成在了处理器的内部，但因为各种原因一直没有得到充分的发展。直到Pentium 4发布之后，开发人员看到使用SSE指令之后，程序执行性能将得到极大的提升，于是Intel又在SSE的基础上推出了更先进的SSE2指令集。
奔腾4初代就加入了SSE2指令集（AMD直到Athlon64才加入SSE2） SSE2包含了144条指令，由两个部分组：SSE部分和MMX部分。SSE部分主要负责处理浮点数，而MMX部分则专门计算整数。SSE2的寄存器容量是MMX寄存器的两倍，寄存器存储数据也增加了两倍。在指令处理速度保持不变的情况下，通过SSE2优化后的程序和软件运行速度也能够提高两倍。由于SSE2指令集与MMX指令集相兼容，因此被MMX优化过的程序很容易被SSE2再进行更深层次的优化，达到更好的运行效果。
SSE2对于处理器的性能的提升是十分明显的，虽然在同频率的情况下，Pentium 4和性能不如Athlon XP，但由于Athlon XP不支持SSE2，所以经过SSE2优化后的程序Pentium 4的运行速度要明显高于Athlon XP。而AMD方面也注意到了这一情况，在随后的K-8系列处理器中，都加入SSE2指令集。
★ SSE3指令集：加强并行数据处理能力 SSE3指令是目前规模最小的指令集，它只有13条指令。它共划分为五个应运层，分别为数据传输命令、数据处理命令、特殊处理命令、优化命令、超线程性能增强五个部分，其中超线程性能增强是一种全新的指令集，它可以提升处理器的超线程的处理能力，大大简化了超线程的数据处理过程，使处理器能够更加快速的进行并行数据处理。
