DD973蝶阀厂家-上海嘉德阀门

先导式超大膜片高灵敏度减压阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、先导式超大膜片高灵敏度减压阀结构特点和用处本系列先导式超大膜片高灵敏度减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀，本产品在普通减压阀的基础上做了很大的改进。

膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。

本杠杆式蒸汽减压阀的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。

二、先导式超大膜片高灵敏度减压阀主要技术参数和性能指标公称压力(Mpa) 2.5壳体试验压力(Mpa)* 3.75密封试验压力(Mpa) 2.5最高进口压力(Mpa) 2.5出口压力范围(Mpa)0.02-1.6压力特性偏差(Mpa)△P2P GB12244-1989流量特性偏差(Mpa)P2G GB12244-1989渗漏量GB12245-1989三、先导式超大膜片高灵敏度减压阀主要零件材料零件名称零件材料阀体阀盖WCB阀座2Cr13阀瓣2Cr13阀杆2Cr13膜片1Cr18Ni9Ti调节弹簧60Si2Mn四、先导式超大膜片高灵敏度减压阀流量系数CvDN152025324050 Cv 2.9 5.38.611.616.529.1五、先导式超大膜片高灵敏度减压阀连接尺寸YD43H先导膜片式减压阀结构图DN L H1H D15147235145207 20154235145207 25160235145207 32180250160220 4016250160220 50230270180220。

JIS球阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

API美标球阀JIS日标球阀一、API美标、JIS日标球阀产品特点适用介质：水、气、油品、天然气和酸碱腐蚀性介质。

适用温度：-196～350℃驱动方式：手动、气动、电动、液动等。

公称通径：DN 15-250 1/2"～10"二、API美标、JIS日标球阀技术规范设计依据日标系列美标系列设计标准BS5351 AP16D ANSI B16.34法兰连接结构长度JIS B2002AP16D ANSI B16.10结构长度(焊接) - AP16D ANSI B16.10连接法兰JIS B2212 B2214 ANSI B16.5、B16.47对焊端- ANSI B16.25试验和检验JIS B2003 AP16D AP1598三、API美标、JIS日标球阀试验压力试验压力(MPa）磅级（Class）壳体试验密封试验150 3.0 2.2300 7.6 5.6600 15.0 11.010K 2.4 1.520K 5.8 4.0四、API美标、JIS日标球阀主要零件材质名称WCB类CF8类CF3类CF8M类CF3M类阀体左体A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M球体B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L B8以上A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M阀杆A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L 阀座PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion阀座支承圈A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L 弹簧3yc-7/17-49HO形圈NBR 氟橡胶螺柱A193-B7 A193-B8螺母A194-2H A194-8五、API美标、JIS日标球阀主要外形及连接尺寸表美标球阀公称压力公称通径 d L D D1 D2 b f Z-Φd H WClass 150 1/2" 13 108 89 60.5 35 11.5 1.6 4-16 79 135 3/4" 19 117 98 70 43 11.5 1.6 4-16 84 135 1" 25 127 108 79.5 51 12 1.6 4-16 95 170 1-1/4" 32 140 117 89 64 13 1.6 4-16 103 170 1-1/2" 38 165 127 98.5 73 15 1.6 4-16 111 200 2" 51 178 152 120.5 92 16 1.6 4-19 120 200 2-1/2" 64 190 178 139.5 105 18 1.6 4-19 153 300 3" 76 203 190 152.5 127 19 1.6 4-19 163 300 4" 102 229 229 190.5 157 24 1.6 8-19 182 400 5" 127 356 254 216 186 24 1.6 8-22 260 500 6" 152 394 279 241.5 216 26 1.6 8-22 280 800 8" 203 457 343 298.5 270 29 1.6 8-22 - 1100Class 300 1/2" 13 140 95 66.5 35 15 1.6 4-16 79 135 3/4" 19 152 117 82.5 43 16 1.6 4-19 84 135 1" 25 165 124 89 51 18 1.6 4-19 95 170 1-1/4" 32 178 133 98.5 64 19 1.6 4-19 103 170 1-1/2" 38 190 156 114.5 73 21 1.6 4-22 111 200 2" 51 216 165 127 92 23 1.6 4-22 120 200 2-1/2" 64 241 190 149 105 26 1.6 8-19 153 300 3" 76 283 210 168.5 127 29 1.6 8-22 163 300 4" 102 305 254 200 157 32 1.6 8-22 182 400 5" 127 381 279 235 186 35 1.6 8-22 260 500 6" 152 403 318 270 216 37 1.6 12-22 280 800 8" 203 502 381 330 270 42 1.6 12-25 - 1100日标球阀公称压力公称通径 d L D D1 D2 b f Z-Φd H WJIS10K 15 15 108 95 70 52 12 1 4-15 79 135 20 20 117 100 75 58 14 1 4-15 84 135 25 25 127 125 90 70 14 1 4-19 95 170 32 32 140 135 100 80 16 2 4-19 103 170 40 38 165 140 105 85 16 2 4-19 111 200 50 50 178 155 120 100 16 2 4-19 120 200 65 64 190 175 140 120 18 2 4-19 153 300 80 76 203 185 150 130 18 2 8-19 163 300 100 100 229 210 175 155 18 2 8-19 182 400 125 125 356 250 210 185 20 2 8-23 260 500 150 150 394 280 240 215 22 2 8-23 280 800 200 200 457 330 290 265 22 2 12-23 - 1100JIS20K 15 15 140 95 70 52 14 1 4-15 79 135 20 20 152 100 75 58 16 1 4-15 84 135 25 25 165 125 90 70 16 1 4-19 95 170 32 32 178 135 100 80 18 2 4-19 103 170 40 38 190 140 105 85 18 2 4-19 111 200 50 50 216 155 120 100 18 2 8-19 120 200 65 64 241 175 140 120 20 2 8-19 153 300 80 76 283 200 160 135 22 2 8-23 163 300 100 100 305 225 185 160 24 2 8-23 182 400 125 125 381 270 225 195 26 2 8-25 260 500 150 150 403 305 260 230 28 2 12-25 280 800 200 200 502 350 305 275 30 2 12-25 - 1100。

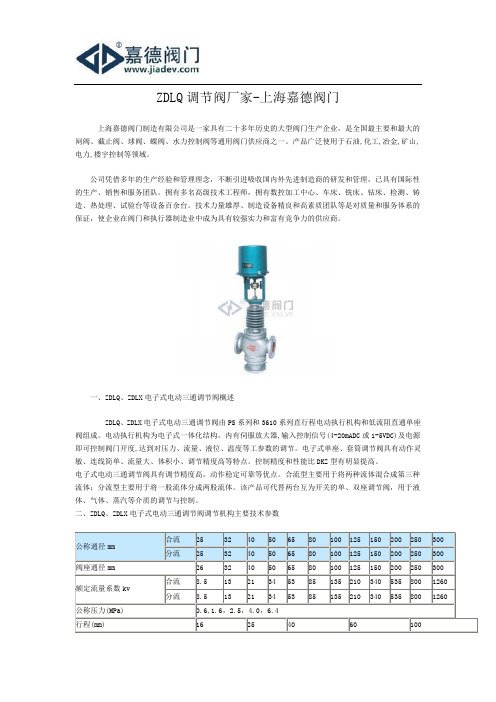

ZDLQ调节阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、ZDLQ、ZDLX电子式电动三通调节阀概述ZDLQ、ZDLX电子式电动三通调节阀由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。

电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。

电子式单座、套筒调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。

控制精度和性能比DKZ型有明显提高。

电子式电动三通调节阀具有调节精度高，动作稳定可靠等优点。

合流型主要用于将两种流体混合成第三种流体；分流型主要用于将一股流体分成两股流体。

该产品可代替两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与控制。

二、ZDLQ、ZDLX电子式电动三通调节阀调节机构主要技术参数公称通径mm 合流25 32 40 50 65 80 100 125 150 200 250 300 分流25 32 40 50 65 80 100 125 150 200 250 300阀座通径mm 26 32 40 50 65 80 100 125 150 200 250 300额定流量系数kv 合流8.5 13 21 34 53 85 135 210 340 535 800 1260 分流8.5 13 21 34 53 85 135 210 340 535 800 1260公称压力(MPa) 0.6,1.6，2.5，4.0，6.4行程(mm) 16 25 40 60 100流量特性直线工作温度℃-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃法兰尺寸符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产阀体材质WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M 阀芯材质1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti阀体型式三通双座铸造球型阀上阀盖型式普通式（常温），散热片式（中温），长颈式（低温）配用电动执行机构型号PSL PSL-202 PSL-204 PSL-208 PSL-312 PSL325 361L 361LSA-20 361LSB-30 361LSB-50 361LSC-65 361LSC-99 防爆型361LXA-20 361LXB-30 361LXB-50注：可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。

DT943蝶阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、DT943电动法兰式金属硬密封蝶阀介绍法兰式金属硬密封蝶阀除保留原有蝶阀具有的结构紧凑，体积小，重量轻，操作方便，性能可靠，维修简单外，还具有抗老化，抗辐照，经久耐用，寿命长，耐温耐高压，应用范围广等特点。

进水电磁阀广泛应用于热力管道，锅炉辅机系统，石油化工和冶金行业中，用来切断和调节各种非腐蚀性和腐蚀性介质二、Dd343H/F(6、9)电动法兰式金属硬密封蝶阀主要连接尺寸产品名称公称通结构外形尺寸（参考值）连接尺寸（标准值）径长度（标准值）L HDd343H Dd643H Dd943H PN0.6MPa PN1.0MPamm inch短长H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-dDd(3.6.9)43H-(6.10)C .P.R.V系列法兰式多层次金属硬密封蝶阀50 210815112 350 18020625 245 72 53025255140 110 4-14 165 125 4-18 6521/211217115 370 18020625 245 72 53025255160 130 4-14 185 145 4-18 80 311418120 380 18020645 245 72 56525255190 150 4-18 200 160 8-18 100 412719138 420 18020675 355 92 60025255210 170 4-18 220 180 8-18 125 51420164 460 18020715 355 92 64025255240 200 8-18 250 210 8-18 150 61421175 555 27028800 355 92 70530315265 225 8-18 285 240 8-22 200 815223208 760 400425850 2501777530315320 280 8-18 340 295 8-22 250 1016525243 830 400425925 2501794530315375 33512-18395 35012-22 300 1217827250 895 4505610354502210730315440 39512-22445 40012-22 350 141929280 950 450561074502211430315490 44512-22605 46016-22 400 1621631305119535581194502212130315540 49516-22565 51516-26 450 1822233350125553558125650281335575714595 55016-22615 56520-26 500 2022935380130553558129650281415575714645 60020-22670 62020-26 600 242673944513457066145585038160565681755 70520-26780 72520-30 700 282924348015275055158585038184465681860 81024-26895 84024-30 800 3231847530171750551701253820465681975 92024-3101595024-33 900 363351580181750551965125382255785863107510224-3111510528-33100 0 40415565019690075201512538238785863117511228-312311628-36120 0 48476376022510092522512538264785863140513432-33145513832-39140 0 5653718502345100925288616315636-36167515936-42160 0 646079103278100925315618317640-36191518240-48180 0 726787123302110983421204519744-39211520244-48200 0 807695135327110983685226521848-42232522348-48产品名称公称通径结构长度（标准值）L外形尺寸（参考值）连接尺寸（标准值）HDd343H Dd643H Dd943H PN1.6MPa PN2.5MPa mminch短长H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-dDd(3.6.9)43H-(1 6、25)C.P.R.V系列法兰式多层次金属硬密封蝶阀50 210815112 350 18020625 245 72 53025255165 125 4-18 165 125 4-18 6521/211217115 370 18020625 245 72 53025255185 145 4-18 185 145 8-18 80 311418120 380 18020645 245 72 56525255200 160 8-18 200 160 8-18 100 412719138 420 18020675 355 92 60025255220 180 8-18 235 190 8-22 125 51420164 460 18020715 355 92 64025255250 210 8-18 270 220 8-26 150 61421175 555 27028800 355 92 70530315285 240 8-22 300 250 8-26 200 815223208 760 400425850 2501777530315340 29512-22360 31012-26 250 1016525243 830 400425925 2501794530315405 35512-26425 37012-30 300 1217827250 895 4505610354502210730315460 41012-26485 43016-3350 14 1929280 950 450561074502211430315520 47016-26555 49016-33400 16 21631305119535581194502212130315580 52516-3620 55016-36450 18 22233350125553558125650281335575714640 58520-3670 60020-36500 20 22935380130553558129650281415575714715 65020-33730 66020-36600 24 2673944513457066145585038160565681840 77020-36845 77020-39700 28 2924348015275055158585038184465681910 84024-36960 87524-42800 32 31847530171750551701253820465681102595024-39108599024-48900 36 3351580181750551965125382255785863112510528-39118510928-48100 0 40415565019690075201512538238785863125511728-4213212128-56120 0 48476376022510092522512538264785863148513932-4815314232-56140 0 56537185023451009252886168515936-48175516436-52160 0 646079103278100925315619318240-56197518640-62180 0 72678712330211098342121320244-56219520744-7200 0 807695135327110983685234522348-62242523048-7注：Dd-代表多层次密封结构。

三通球阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、三通螺纹球阀产品概述1.三通螺纹球阀公称压力:1.6-6.4MPa ，2.适用温度范围:-20~232℃~350℃，3.适用介质:水、油、气及某些腐蚀性液体W.O.G。

4.适用范围：啤酒、饮料、乳品、制药、生物工程等。

二、三通螺纹球阀主要材料序号NO 零件名称材质1 阀体不锈钢CF8M/CF82 阀盖不锈钢CF8M/CF83 球不锈钢CF8M/CF84 球垫聚四氟乙烯PTFE5 阀杆不锈钢CF8M/CF86 填料聚四氟乙烯PTFE7 中口聚四氟乙烯PTFE8 大薄片聚四氟乙烯PTFE9 压盖螺母不锈钢CF8M/CF810 手柄不锈钢CF8M/CF811 流向指示牌ALUMINUM12 华司不锈钢CF813 螺帽不锈钢CF814 锁定装置不锈钢CF815 皮套塑料16 盲盖不锈钢CF8M/CF8三、三通螺纹球阀主要尺寸SIZE d L H D1 B F G W1 W2 h 重量WT(g) 1/2" 12.7 75 59 126 71.0 235 37.5 22.4 35.0 10-24UNC 5303/4" 16 85 64 126 81.5 390 42.5 22.4 35.0 10-24UNC 7251" 20 100 80 145 102.0 505 51.5 22.4 35.0 10-24UNC 100011/4" 25 115 90 145 108.5 510 57.5 25.4 38.0 10-24UNC 200011/2" 32 125 96 204 121.0 580 63.0 25.4 38.1 1/4-20UNC 30002" 38.1 148 106 204 138.5 655 73.0 25.4 38.1 1/4-20UNC 4650。

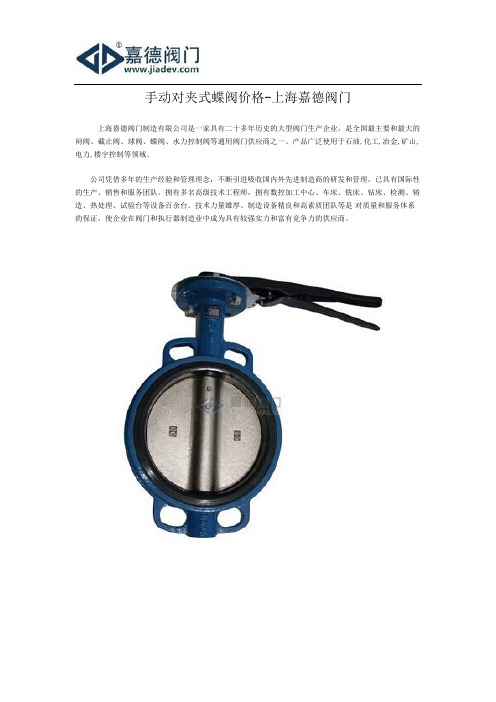

手动对夹式蝶阀价格-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、手动对夹式蝶阀简介：对夹式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。

而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。

蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

蝶阀有弹密封和金属的密封两种密封型式。

弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。

对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

二、手动对夹式蝶阀和闸阀的性能比较：A、性能比较公称压力及公称直径相同的普通蝶阀和闸阀哪一个严密性比较好，不易漏水?闸阀的密闭性要比蝶阀的好一些，不过也有厂家的蝶阀密闭性能好的。

闸阀体积大，占用空间大。

蝶阀体积小，占用空间小。

具体选用的时候，还要考虑介质的温度、阀门的密封和填料。

规范规定公称直径大于50的用碟阀。

手动对夹式蝶阀是国家级重点新产品，高性能的手动蝶阀采用了一个双偏心和一个特殊斜锥椭圆密封结构。

解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。

DD973 对蝶阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的 闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山, 电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性 的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸 造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是 对质量和服务体系 的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

DD973 多层次金属硬密封对夹式蝶阀介绍一、DD973 对夹式多层次金属硬密封蝶阀主要技术参数公称通径 公称压力 DN PN 强度实验 试验压力 密封实验 气密封实验 适用介质 适用温度 50～1200 0.6 0.9 0.66 0.6 1.0 1.5 1.1 0.6 1.6 2.4 1.76 0.6 2.5 3.75 2.75 0.6 4.0 6.0 4.4 0.6水、蒸汽、油品、酸类腐蚀性等 碳钢：-29℃～425℃ 不锈钢：-40℃～600℃二、DD973 对夹式多层次金属硬密封蝶阀主要零件材质零件名称 阀体 蝶板 密封圈 阀杆 填料 材质 铸铁、铸钢、不锈钢、铬钼钢、合金钢 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 不锈钢、聚内脂、抗磨材料 2Cr13、1Cr13 不锈钢、铬钼钢 柔性石墨注：Dt-代表弹性密封结构。

三、DD973 对夹式多层次金属硬密封蝶阀主要外形和连接尺寸公称通径 结 构 长 产品名 称 mm inc h 度 （ 标 准 值） L Dt(3.6. 9) 73H -(6.10) C.P.R.V 系列对 夹式弹 性金属 硬密封 蝶阀 65 80 21/ 2 3 46 49 56 50 2 43 11 2 11 5 12 0 13 8 350 370 380 420 18 20 0 0 0 0 0 0 0 0 18 20 18 20 18 20 625 245 72 530 625 245 72 530 645 245 72 565 675 355 92 600 25 25 0 0 0 0 5 5 5 5 25 25 25 25 25 25 110 4-14 125 4-18 130 4-14 145 4-18 150 4-18 160 8-18 170 4-18 180 8-18 H H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d 外形尺寸（参考值） Dt373H Dt673H Dt973H 连接尺寸（标准值） PN0.6MPa PN1.0MPa100 4 125 564 16 460 18 20 715 355 92 640 25 25 200 8-18 210 8-184 150 6 200 8 250 10 300 12 350 14 400 16 450 18 500 20 600 24 700 28 800 32 900 36 100 0 120 0 40 48 70 71 76 83 92 17 5 20 8 24 3 28 3 31 0 0 0 0 0 0 0 0 0 0 555 605 680 800 835 915 9600 0 0 0 0 0 0 0 0 0 0 0 0 0 00 0 0 0 0 0 0 0 0 0 0 0 0 0 0 800 355 92 705 850 250 925 250 450 450 450 650 650 850 850 17 0 17 0 0 0 0 0 0 0 0 0 0 0 0 775 9450 0 0 0 0 0 0 5 5 6 6 6 5 5 55 5 5 5 5 5 5 4 4 0 0 0 3 3 3 225 8-18 240 8-22 280 8-18 295 8-22 335 395 445 495 550 600 705 810 920 12-1 8 12-2 2 12-2 2 16-2 2 16-2 2 20-2 2 20-2 6 24-2 6 24-3 0 0 0 3 350 400 460 515 565 620 725 840 950 12-2 2 12-2 2 16-2 2 16-2 6 20-2 6 20-2 6 20-3 0 24-3 0 24-3 3 3 6 927 28 27 28 27 2830 31 30 31 30 3138 42 103 5 0 0 0 0 5 5 0 5 5 0 38 42 107 45 47 119 48 49 12522 107 30 31 0 0 0 5 5 5 4 0 5 0 0 22 114 30 31 22 121 30 31 28 133 57 71 28 141 57 71 38 160 65 81 38 184 65 8110 34 2 4 7 4 5 0 3 6 4 11 3812 41 102 48 49 129 0 5 5 0 5 5 5 15 47 122 48 49 145 16 55 135 64 66 15819 64 147 64 66 170 125 38 204 65 81 0 0 0 020 71 154 75 86 196 125 38 225 78 86 102 24-3 105 28-3 0 0 0 0 0 0 21 77 179 85 90 201 125 38 238 78 86 112 28-3 116 28-3 25 89 196 85 90 225 125 38 264 78 86 134 32-3 138 32-3公称通径结 构 长 度外形尺寸（参考值） Dt373H Dt673H Dt973H连接尺寸（标准值） PN1.6MPa PN2.5MPa产品名 称 mm inc h（ 标 准 值） LHH1A1 B1 H2A2B2 H3A3 B3 D1Z-dD1Z-d50 65 802 21/ 2 343 46 49 56 64 70 71 76 83 9211 2 11 5 12 0 13 8 16 4 17 5 20 8 24 3 28 3 31 0 0 0 0 0 0 0 0 0 0350 370 380 420 460 555 605 680 825 900 98018 20 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 18 20 18 20 18 20 18 20 27 28 27 28 27 28625 245 72 530 625 245 72 530 645 245 72 565 675 355 92 600 715 355 92 640 800 355 92 705 850 250 925 250 450 450 450 650 650 850 850 17 0 17 0 0 0 0 0 0 0 0 0 0 0 0 775 94525 25 0 0 0 0 0 0 0 0 0 0 0 5 5 6 6 6 5 5 5 5 5 5 5 5 5 5 5 5 5 5 4 4 0 0 0 3 3 3 25 25 25 25 25 25 25 25 30 31 30 31 30 31125 4-14 125 4-18 145 4-14 145 8-18 160 8-18 160 8-18 180 8-18 190 8-22 210 8-18 220 8-26 240 8-22 250 8-26 295 355 410 470 525 585 650 770 840 950 12-2 2 12-2 6 12-2 6 16-2 6 16-3 0 20-3 0 20-3 3 20-3 6 24-3 6 24-3 9 9 2 8 310 370 430 490 550 600 660 770 875 990 12-2 6 12-3 0 16-3 0 16-3 3 16-3 6 20-3 6 20-3 6 20-3 9 24-4 2 24-4 8 8 6 6100 4 125 5 150 6 200 8 Dt(3.6. 9) 73H -(16、 25) C.P.R.V 系列对 夹式弹 性金属 硬密封 蝶阀 450 18 500 20 600 24 700 28 800 32 900 36 100 0 120 0 40 48 300 12 350 14 400 16 250 1038 42 103 5 0 0 0 0 5 5 0 5 5 0 38 42 107 45 47 11922 107 30 31 0 0 0 5 5 5 4 0 5 0 0 22 114 30 31 22 121 30 31 28 133 57 71 28 141 57 71 38 160 65 81 38 184 65 8110 34 2 4 7 4 5 0 3 6 411 38 103 48 49 125 0 5 0 5 5 5 5 5 12 41 110 48 49 129 15 47 131 48 49 145 16 55 143 64 66 15819 64 160 64 66 170 125 38 204 65 81 0 0 0 020 71 174 75 86 186 125 38 225 78 86 105 28-3 109 28-4 0 0 0 0 0 0 21 77 188 85 90 201 125 38 238 78 86 117 28-4 121 28-5 25 89 210 85 90 225 125 38 264 78 86 139 32-4 142 32-5用户注意：表中 H1、H2、H3 尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。

气动对夹式弹性硬密封蝶阀价格-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、DT673气动对夹式弹性硬密封蝶阀介绍二、DT673气动对夹式弹性硬密封蝶阀主要技术参数公称通径DN 50～1200公称压力PN 0.6 1.0 1.6 2.5 4.0试验压力强度实验0.9 1.5 2.4 3.75 6.0 密封实验0.66 1.1 1.76 2.75 4.4 气密封实验0.6 0.6 0.6 0.6 0.6适用介质水、蒸汽、油品、酸类腐蚀性等适用温度碳钢：-29℃～ 425℃不锈钢：-40℃～600℃三、DT673气动对夹式弹性硬密封蝶阀主要零件材质零件名称材质阀体铸铁、铸钢、不锈钢、铬钼钢、合金钢蝶板铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢密封圈不锈钢、聚内脂、抗磨材料阀杆2Cr13、1Cr13不锈钢、铬钼钢填料柔性石墨注：Dt-代表弹性密封结构。

四、DT673气动对夹式弹性硬密封蝶阀主要外形和连接尺寸产品名称公称通径结构长度（标准值）L外形尺寸（参考值）连接尺寸（标准值）HDt373H Dt673H Dt973H PN0.6MPa PN1.0MPa mminchH1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-dDt(3.6.9)73H-(6.10)C .P.R.V气动对夹式弹性硬密封蝶阀50 2 431123501820625 245 72 530252551104-141254-18 6521/2461153701820625 245 72 530252551304-141454-18 80 3 49123801820645 245 72 565252551504-181608-18 100 4 561384201820675 355 92 600252551704-181808-18 125 5 641644601820715 355 92 640252552008-182108-18 150 6 701755552728800 355 92 705303152258-182408-22 200 8 712086052728850 25017775303152808-182958-22 250 10 762436802728925 250179453031533512-1835012-22 300 12 8328380038421035450221073031539512-2240012-22 350 14 92318353842107450221143031544512-2246016-22 400 16102349154547119450221213031549516-2251516-26 450 1811438960484912565028133557571455016-2256520-26 500 2012741102484912965028141557571460020-2262020-26 600 24154471225484914558503816056568170520-2672520-30700 28165551355646615858503818446568181024-2684024-30800 3219641476466170125382046568192024-3095024-33900 362037115457586196512538225578586310224-3010528-33100 0 40216771795859020151253823878586311228-3011628-36120 0 4825489196585902251253826478586313432-3313832-39产品名称公称通径结构长度（标准值）L外形尺寸（参考值）连接尺寸（标准值）HDt373H Dt673H Dt973H PN1.6MPa PN2.5MPa mm inch H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-dDt(3.6.9)73H-(16、25)C.P.R.V系列对夹式弹性金属硬密封蝶阀50 2 43 112 350 180 200 625 245 72 530 250 255 125 4-14 125 4-18 65 21/2 46 115 370 180 200 625 245 72 530 250 255 145 4-14 145 8-18 80 3 49 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18 100 4 56 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22 125 5 64 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26 150 6 70 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26 200 8 71 208 605 270 280 850 250 170 775 300 315 295 12-22 310 12-26 250 10 76 243 680 270 280 925 250 170 945 300 315 355 12-26 370 12-30 300 12 83 283 825 380 420 1035 450 220 1070 300 315 410 12-26 430 16-30 350 14 92 310 900 380 420 1070 450 220 1140 300 315 470 16-26 490 16-33 400 16 102 340 980 450 470 1190 450 220 1210 300 315 525 16-30 550 16-36 450 18 114 380 1030 480 490 1250 650 280 1335 575 714 585 20-30 600 20-36 500 20 127 410 1105 480 490 1290 650 280 1415 575 714 650 20-33 660 20-36 600 24 154 470 1310 480 490 1455 850 380 1605 656 810 770 20-36 770 20-39 700 28 165 550 1435 640 660 1585 850 380 1844 656 810 840 24-36 875 24-42 800 32 190 640 1605 640 660 1700 1250 380 2040 656 810 950 24-39 990 24-48 900 36 203 710 1745 750 860 1865 1250 380 2255 785 863 1050 28-39 1090 28-48 1000 40 216 770 1885 850 900 2015 1250 380 2380 785 863 1170 28-42 1210 28-56 1200 48 254 890 2105 850 900 2250 1250 380 2640 785 863 1390 32-48 1420 32-56用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。

电动调节阀价格-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、ZDSF（H）型直行程分流、合流电动调节阀介绍直行程分流、合流电动调节阀由三通分流，合流阀门配用德国进口PS系列直行程电动执行机构组成。

电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，采用平衡式阀塞结构，气动衬氟调节阀具有阀塞稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中。

形式：三通双座铸造阀公称通径：25－300mm公称压力：PM1.6 4.0 6.4MPa连接形式：法兰式按JB78－59 JB79－59材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti二、ZDSF（H）型直行程分流、合流电动调节阀上阀盖常温型：-20℃－+200℃散热型：-40℃－+450℃压盖形式：螺栓压紧式填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管三、ZDSF（H）型直行程分流、合流电动调节阀阀内组件阀芯形式：双导向双座套筒型阀芯流量特性：等百分比特性，线性特性和快开特性材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti四、ZDSF（H）型直行程分流、合流电动调节阀执行机构类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。

水封截止阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。

产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。

公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。

拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。

技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。

一、水封截止阀主要用途水封截止阀适用于公称压力PN2.5～4.0MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质，适用介质为：水、油品、蒸汽和非腐蚀性气体。

二、水封截止阀结构特点1、选材考究，符合国内外相关标准，材料全面质量高。

2、密封副配对先进合理，提高了密封性能，使用寿命长。

3、产品按国家标准GB/T12235设计制造，结构新颖，造型美观。

连接端有法兰和焊接，可根据用户不同要求配接。

4、氧气截止阀填料函设计成水密封结构，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系统大气隔离，保证良好的气密性，属环保产品。

5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。

6、结构紧凑，操作灵活，检修方便。

7、倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成，密封可靠。

填料更换可在不停机情况下进行，方便快捷不影响系统运行。

三、水封截止阀应用范围设计与制造GB/T12235 连接端尺寸结构长度GB/T12221 焊端尺寸 GB/T12224 法兰尺寸JB/T79 检验与试验 JB/T9092 材 料 碳钢ASME A105 ASME A216标 志 GB/T12220 供 货JB/T7928四、水封截止阀主要零件材料及主要用途阀体> 阀盖> 阀瓣> 阀座 阀杆> 填料>适用介质>适用温度 (≤℃)>WCB> 25+D507MO> 25+D577 2Crl3>柔性石墨> 水、油品、蒸汽> 425>A105 2Crl3+ Stellite12>2Crl3+ Stellite62Crl3>柔性石墨> 水、油品、蒸汽>450>五、水封截止阀 主要外形尺寸、连接尺寸及质量水封截止阀 结构图公称压力PN(MPa) 公称通径DN(mm) 标准值 参 考 值 LD D1 D2 D6 b f n Z-φd DO H 质量(kg) 2．510 130 90 60 40 16 2 4-φ14 120 272 6 151309565451624-φ14120272620 150 105 75 55 16 2 4-φ14 120 280 6 25 160 115 85 65 16 2 4-φ14 160 332 10 32 180 135 100 78 18 2 4-φ18 160 342 l1 40 200 145 110 85 18 3 4-φ18 200 395 17 50 230 160 125 100 20 3 4-φ18 240 43l 24 65 290 180 145 120 22 3 4-φ18 280 457 33 80 310 195 160 135 22 3 8-φ18 320 505 47 100 350 230 190 160 24 3 8-φ23 360 549 62 125 400 270 220 188 28 3 8-φ25 400 62l 96 150 480 300 250 218 30 3 8-φ25 500 703 128 200 600 360 310 278 34 3 12-φ25 650 828 1684．0 10 130 90 60 40 35 16 2 4 4-φ14 120 272 6 15 130 95 65 45 40 16 2 4 4-φ14 120 272 6 20 150 105 75 55 5l 16 2 4 4-φ14 120 280 6 25 160 115 85 65 58 16 2 4 4-φ14 160 332 10 32 180 135 100 78 66 18 2 4 4-φ18 160 342 11 40 200 145 110 85 76 18 3 4 4-φ18 200 395 17 50 230 160 125 100 88 20 3 4 4-φ18 240 43l 24 65 290 180 145 120 110 22 3 4 4-φ18 280 457 33 80 310 195 160 135 121 22 3 4 8-φ18 320 505 47 100 350 230 190 160 150 24 3 4．5 8-φ23 360 549 62 125 400 270 220 188 176 28 3 4．5 8-φ25 400 621 96 150 480 300 250 218 204 30 3 4．5 8-φ25 500 703 128 200 600 360 310 278 260 34 3 4．5 12-φ25 650 828 168。
