Introduction of CCM Assembly ProcessDate : 2018/10/31COB介绍手机摄像头定义pact Camara Module ---紧凑摄像模组2.Cmos Camara Module ---CMOS 摄像模组3.Cellphone Camara Module ---手机摄像模组手机摄像头封装工艺类型1.PLCC/CLCC（Plastic/Ceramic Leaded Chip Carrier ）2.CSP（Chip-Scale Package芯片尺寸封装）3.COB（Chip On Board）4.FC（FLIP CHIP芯片倒装）封装工艺对比VCM 对焦马达Lens镜头组Bracket托架IR-Cut Filter红外线截止玻璃Sensor芯片PCB电路板Connector连接器Structure of CCMAssembly Process FlowBracket托架RFPC軟硬複合板GA玻璃鍵合Glue Dispensing膠塗佈DA芯片鍵合托架鍵合機+烤箱Bracket Mount+OvenWB金線鍵合鏡頭鍵合機+烤箱LHA+OvenMachine Configuration 玻璃鍵合機+紫外線照射機Glass Attach+UV machine托架鍵合機+烤箱Bracket Mount+Oven 鏡頭鍵合機+烤箱Lens/Holder Attach+Oven芯片鍵合機Die Attach 快速固化Snap Cure 緩衝機Buffer 金線鍵合Wire Bond 緩衝機BufferDie Attach (DA) + Snap CureDie attach is the process of attaching the silicon chip on the substrate.Key ParameterQuality Requirement Bond ForceDie Placement Bond Time Die tiltCuring TimeDie Rotation Curing Temperature Die Shear RFPC軟硬複合板Glue Dispensing 膠塗佈DA 芯片鍵合Die Attach (DA) + Snap CureDispensing System RW WaferDie Attach (DA) + Snap Cure Datacon 2200evo for exampleDie Attach (DA) + Snap CureDie ShearDage-4000 SeriesSnap Cure SystemCuring profileWire Bond(WB)Make electrical signal connection by welding gold wire from sensoraluminum pad to the substrate golden finger.Key Parameter Quality RequirementBond Force Wire Pull Bond Time Ball Shear Temperature No Crater WB 金線鍵合Gold wire 金線Key parameterWire diameter0.8 milPurity4N : 99.99%(Bondability)2N : 99%(Shaping)Elongation0.5 ~ 3 %Breaking Load 15~19 gCapillary 銲針Wire Bond(WB)SubstrateBall Formation1st BondWire Path Trajectory2nd BondSubstrateGlass Attach (GA) + UV CureDispense GA glue on bracket, then attach blue glass on it and finallyfix it by fully curing GA glue by UV machine or oven.Key Parameter Quality Requirement Bond Force Glass PlacementBond Time Glass tilt Curing TimeGlass RotationCuring Temperature Glass ShearBracket 托架GA 玻璃鍵合Dispense GA glue 玻璃鍵合膠塗佈Bracket Mount + Oven Cure•Dispense adhesive on post-wire bond semi-finished product, then mount bracket on it and finally fix it by fully curing adhesive by oven.Key Parameter Quality Requirement Bond Force Bracket PlacementBond TimeBracket tiltCuring Time Bracket Rotation Post-Wire Bond semi-finished product金線鍵合後半成品Bracket Mount 托架鍵合機Dispense Adhesive接合膠塗佈Lens Holder Attach (LHA) + Oven CureKey Parameter Quality RequirementBond Force Holder Shift Bond TimeHolder tiltCuring Time Holder Rotation 托架鍵合機+烤箱Bracket Mount+Oven 鏡頭鍵合機+烤箱LHA+Oven鏡頭鍵合膠塗佈Dispense LHA glueMaterial Package TypePrecision RequirementUplook CameraDA Wafer Ring High ×GA Medium ×BM JEDEC TrayHigh ○LHAHigh○Comparison of PNP processes•PNP : Pick and PlaceEOL 介绍1.EOL介绍EOL：End Of Line，后段生产线。
ccd工作原理与工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、CCD工作原理CCD（Charge Coupled Device，电荷耦合器件）是一种半导体成像器件，它基于电荷耦合原理，将光信号转换为电信号。
手机生产工艺流程手机生产工艺流程是指手机从原材料到成品的整个生产过程。
手机生产工艺流程可以分为以下几个主要步骤：原材料准备、电路板制作、组装、测试、调试、包装等。
首先是原材料准备。
手机的主要原材料包括屏幕、电池、电路板、塑料壳体等。
这些原材料需要事先准备好，并按照规定质量和标准进行检验，以确保符合手机生产的要求。
接下来是电路板制作。
电路板是手机的核心部件之一，主要负责手机的数据传输和处理功能。
电路板的制作过程主要包括电路图设计、光刻、蚀刻、金属化、焊接等一系列步骤。
经过这些步骤，最终完成电路板的制作。
然后是手机组装。
手机组装是将各个部件进行组合和安装，形成成品手机的过程。
首先将电路板和其他各个零件进行连接和固定，如屏幕、电池、摄像头等。
然后将组装好的部件进行整体的组织和安装，最终形成一台完整的手机产品。
完成组装后，需要进行测试和调试。
测试是为了确保手机的各项功能能够正常运行，如通信、摄像、音频等功能的测试。
调试是为了针对可能出现的问题进行排除和修复，确保手机在使用过程中的稳定性和可靠性。
最后是包装。
手机在出厂前需要进行包装，以确保产品的安全和完整。
通常手机包装可以分为内包装和外包装两部分。
内包装是将手机放入盒子中，外包装是将盒子进行封装和标识。
手机生产工艺流程中有许多专业设备和技术的应用，如自动化生产线、焊接机器人等。
这些技术的应用可以提高生产效率和产品质量。
同时，手机生产工艺流程中还需要严格管理和质量控制，以确保每个环节的质量和要求都达到标准。
手机市场的快速发展，对手机生产工艺流程提出了更高的要求。
手机生产企业需要不断改进工艺技术，提高生产效率和产品质量，以满足市场的需求。
同时，还需要关注环保要求，减少对环境的污染，推进可持续发展。

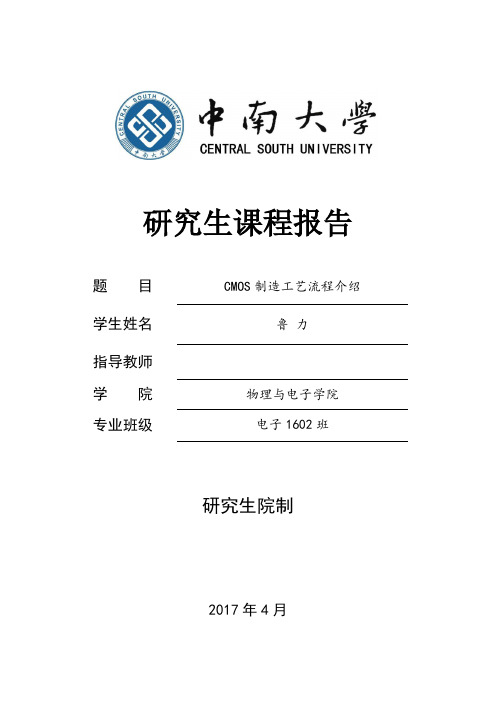

研究生课程报告题目CMOS制造工艺流程介绍学生姓名鲁力指导教师学院物理与电子学院专业班级电子1602班研究生院制2017年4月CMOS制造工艺流程介绍CMOS的制作过程需要经过一系列复杂的化学和物理操作过程最后形成具有特定功能的集成电路。
