混凝土钢筋锈蚀的红外热成像检测方法混凝土钢筋锈蚀是一种常见的问题，其会导致混凝土结构的强度和耐久性下降。
因此，对混凝土钢筋锈蚀进行检测是一项非常重要的工作。
红外热成像技术是一种有效的非接触式检测方法，其可以在不破坏混凝土的情况下检测出混凝土中的钢筋锈蚀。
1. 红外热成像技术的原理红外热成像技术是一种利用物体的红外辐射来获取其温度分布的技术。
物体的温度越高，其发出的红外辐射越强。
红外热成像仪可以将红外辐射转换为电信号，并通过计算机处理成图像。
在混凝土钢筋锈蚀检测中，由于钢筋和混凝土的热导率不同，其在红外热成像图像中会呈现出不同的温度分布，从而可以检测出钢筋的锈蚀情况。
2. 实验设备和材料2.1 实验设备红外热成像仪、计算机、控制器、加热器、冷却器等。
2.2 实验材料混凝土试块、钢筋、腐蚀试剂等。
3. 实验步骤3.1 准备工作制备混凝土试块，并在其中嵌入不同程度的钢筋腐蚀区域，然后进行标号。
将制备好的混凝土试块放置在恒温箱中，使其温度稳定在20℃左右。
3.2 实验操作将红外热成像仪对准混凝土试块表面，调整仪器参数，如测量距离、温度范围、图像增强等，使其适应试验要求。
然后进行图像采集，将采集到的图像保存到计算机中。
3.3 数据分析利用计算机对采集到的图像进行处理，如图像增强、温度分布等。
然后进行数据分析，比较不同试验样本的温度分布情况，判断钢筋腐蚀的程度。
4. 结果分析通过红外热成像技术检测出的钢筋腐蚀情况与实际情况进行比对，可以得出准确的腐蚀程度和位置。
5. 注意事项5.1 实验过程中要注意安全，避免红外热成像仪对人眼造成伤害。
5.2 在进行混凝土钢筋锈蚀检测前，要先清理试块表面的灰尘和杂质，以免影响检测结果。
5.3 在进行数据分析时，要根据不同试验样本的情况进行调整，以得到更加准确的结果。
6. 结论红外热成像技术是一种有效的混凝土钢筋锈蚀检测方法，其可以在不破坏混凝土的情况下检测出混凝土中的钢筋锈蚀。
红外热成像仪的作用
红外热成像仪是一种利用红外辐射热量检测和显示物体表面温度分布的专用仪器。
它具有以下几个作用。
1. 检测故障和缺陷：红外热成像仪可以通过检测物体表面的温度分布，快速准确地发现故障和缺陷。
例如，用于电力设备和电力线路的红外热成像仪可以检测电器设备、电缆和连接器的过热情况，及时发现潜在的火灾隐患。
2. 节能和节电：红外热成像仪可帮助用户识别能源浪费的热点，从而采取相应的措施进行节能和节电。
例如，用于建筑行业的红外热成像仪可以发现建筑物的热泄漏问题，指导修复和加强绝缘措施，减少能量损失。
3. 维护和检修：红外热成像仪是维护和检修工作的有力工具。
通过检测机械设备、管道和设施的温度分布，可以及时找出异常情况，预防故障和停机事故。
例如，用于工业设备的红外热成像仪可以检测设备的温度变化，及时发现设备的润滑不良、零部件磨损等问题。
4. 安防检测：红外热成像仪可用于安防检测，帮助监控和保护物体和区域的安全。
例如，用于安全监控的红外热成像仪可以检测人体和动物的体温，发现潜在的偷盗和入侵行为。
5. 医学应用：红外热成像仪在医学领域中有广泛的应用。
它可以用于早期癌症筛查、疾病诊断和体温监测等方面。
通过监测人体表面的温度分布，可以帮助医生判断疾病的发展和治疗效
果。
红外热成像仪的作用是多方面的，它在各个领域都发挥着重要的作用，并对人们的生活和工作带来了极大的便利和安全保障。

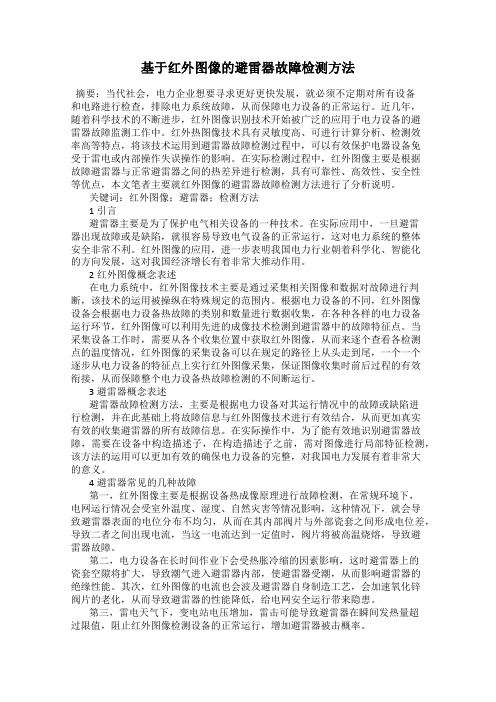

基于红外图像的避雷器故障检测方法摘要：当代社会，电力企业想要寻求更好更快发展，就必须不定期对所有设备和电路进行检查，排除电力系统故障，从而保障电力设备的正常运行。
近几年，随着科学技术的不断进步，红外图像识别技术开始被广泛的应用于电力设备的避雷器故障监测工作中。
红外热图像技术具有灵敏度高、可进行计算分析、检测效率高等特点，将该技术运用到避雷器故障检测过程中，可以有效保护电器设备免受于雷电或内部操作失误操作的影响。
在实际检测过程中，红外图像主要是根据故障避雷器与正常避雷器之间的热差异进行检测，具有可靠性、高效性、安全性等优点，本文笔者主要就红外图像的避雷器故障检测方法进行了分析说明。
关键词：红外图像；避雷器；检测方法1引言避雷器主要是为了保护电气相关设备的一种技术。
在实际应用中，一旦避雷器出现故障或是缺陷，就很容易导致电气设备的正常运行，这对电力系统的整体安全非常不利。
红外图像的应用，进一步表明我国电力行业朝着科学化、智能化的方向发展，这对我国经济增长有着非常大推动作用。
2红外图像概念表述在电力系统中，红外图像技术主要是通过采集相关图像和数据对故障进行判断，该技术的运用被操纵在特殊规定的范围内。
根据电力设备的不同，红外图像设备会根据电力设备热故障的类别和数量进行数据收集，在各种各样的电力设备运行环节，红外图像可以利用先进的成像技术检测到避雷器中的故障特征点。
当采集设备工作时，需要从各个收集位置中获取红外图像，从而来逐个查看各检测点的温度情况，红外图像的采集设备可以在规定的路径上从头走到尾，一个一个逐步从电力设备的特征点上实行红外图像采集，保证图像收集时前后过程的有效衔接，从而保障整个电力设备热故障检测的不间断运行。
3避雷器概念表述避雷器故障检测方法，主要是根据电力设备对其运行情况中的故障或缺陷进行检测，并在此基础上将故障信息与红外图像技术进行有效结合，从而更加真实有效的收集避雷器的所有故障信息。
在实际操作中，为了能有效地识别避雷器故障，需要在设备中构造描述子，在构造描述子之前，需对图像进行局部特征检测，该方法的运用可以更加有效的确保电力设备的完整，对我国电力发展有着非常大的意义。

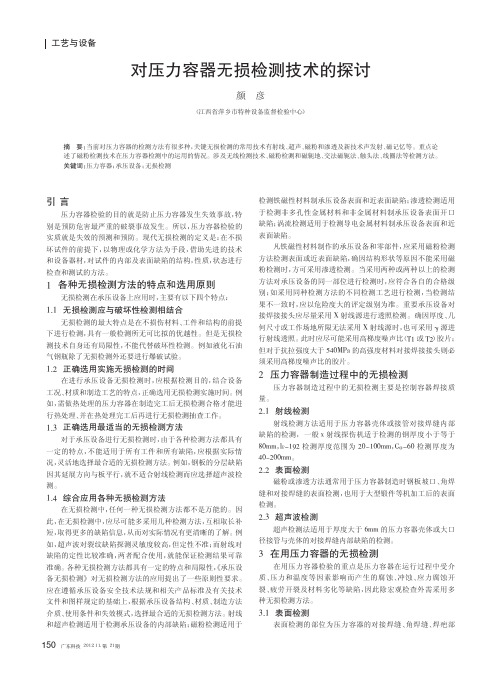

对压力容器无损检测技术的探讨颜彦（江西省萍乡市特种设备监督检验中心）引言压力容器检验的目的就是防止压力容器发生失效事故，特别是预防危害最严重的破裂事故发生。
所以，压力容器检验的实质就是失效的预测和预防。
现代无损检测的定义是：在不损坏试件的前提下，以物理或化学方法为手段，借助先进的技术和设备器材，对试件的内部及表面缺陷的结构，性质，状态进行检查和测试的方法。
1各种无损检测方法的特点和选用原则无损检测在承压设备上应用时，主要有以下四个特点：1.1无损检测应与破坏性检测相结合无损检测的最大特点是在不损伤材料、工件和结构的前提下进行检测，具有一般检测所无可比拟的优越性。
但是无损检测技术自身还有局限性，不能代替破坏性检测。
例如液化石油气钢瓶除了无损检测外还要进行爆破试验。
1.2正确选用实施无损检测的时间在进行承压设备无损检测时，应根据检测目的，结合设备工况、材质和制造工艺的特点，正确选用无损检测实施时间。
例如，需做热处理的压力容器在制造完工后无损检测合格才能进行热处理、并在热处理完工后再进行无损检测抽查工作。
1.3正确选用最适当的无损检测方法对于承压设备进行无损检测时，由于各种检测方法都具有一定的特点，不能适用于所有工件和所有缺陷，应根据实际情况，灵活地选择最合适的无损检测方法。
例如，钢板的分层缺陷因其延展方向与板平行，就不适合射线检测而应选择超声波检测。
1.4综合应用各种无损检测方法在无损检测中，任何一种无损检测方法都不是万能的。
因此，在无损检测中，应尽可能多采用几种检测方法，互相取长补短，取得更多的缺陷信息，从而对实际情况有更清晰的了解。
例如，超声波对裂纹缺陷探测灵敏度较高，但定性不准；而射线对缺陷的定性比较准确，两者配合使用，就能保证检测结果可靠准确。
各种无损检测方法都具有一定的特点和局限性，《承压设备无损检测》对无损检测方法的应用提出了一些原则性要求。
应在遵循承压设备安全技术法规和相关产品标准及有关技术文件和图样规定的基础上，根据承压设备结构、材质、制造方法介质、使用条件和失效模式，选择最合适的无损检测方法。
无损检测技术应用案例解析无损检测技术是一种通过对材料和结构进行检测而无需对其进行破坏性测试的技术。
它在工业领域中得到广泛应用，可以帮助企业提高产品质量、降低生产成本、延长设备的使用寿命。
本文将通过解析几个典型的案例，介绍无损检测技术在实际应用中的重要性和价值。
案例一：飞机零部件无损检测飞机作为一种高度机械化和复杂化的航空产品，其安全性对人们来说至关重要。
在飞机制造和运营过程中，对飞机零部件进行无损检测检查是必不可少的。
通过超声波检测、射线检测和涡流检测等无损检测技术，可以及时发现飞机部件的缺陷和损伤，避免因零部件结构失效而导致的事故发生。
无损检测技术可以帮助航空企业及时发现潜在缺陷，并采取相应的修复和处理措施，提高飞机的安全性和可靠性。
案例二：石化设备无损检测在石化工业中，压力容器、管道和焊接接头等设备的完整性对生产安全至关重要。
然而，这些设备在长期的高温、高压工作环境下可能存在缺陷或损伤，如腐蚀、疲劳裂纹等。
通过无损检测技术，可以对这些设备进行全面的检测，及时发现问题并采取相应的维修措施，保证设备的完整性和可靠性。
通过无损检测技术，石化企业可以预防和避免设备事故的发生，降低生产安全风险，保护工人的生命财产安全。
案例三：桥梁结构无损检测桥梁作为交通基础设施的重要组成部分，其结构健康状况直接关系到公共安全。
然而，长期的自然环境和风吹雨打可能导致桥梁出现裂缝、锈蚀和损伤等问题。
无损检测技术可以通过超声波探测、红外热像仪等手段，对桥梁结构进行全面的无损检测，及时发现结构缺陷，并采取相应的维修和加固措施，确保桥梁的稳定性和安全性。
无损检测技术的应用可以帮助交通管理部门及时发现潜在的结构问题，预防桥梁事故的发生，并提高公众的交通安全感。
案例四：核电站无损检测核电站是一种高风险行业，对设备的健康状况和完整性要求非常严格。
核电站的设备在高温高压、辐射环境下工作，如出现缺陷和损伤，可能危及人员安全和环境安全。
无损检测技术在核电站中起到了重要的作用，通过超声波、涡流、射线和红外热像仪等技术对核电站设备进行全面的无损检测，帮助核电企业及时发现和排除潜在的故障和安全隐患，确保核电站的安全稳定运行。
红外成像技术在供热管道漏水检测中的应用摘要：由于市政项目的人的特点更加明显，而且与人们的日常生活密切相关，有必要在施工过程中加强对某些细节的有效管理。
鉴于城市供水是城市行动的一个基本组成部分，有效供水是影响人民生活水平的一个重要因素，因此在实践中有必要改进城市管道泄漏的研究和管理，并提出优化战略和方案。
关键词：红外成像技术；供热管道漏水；检测；应用引言在目前的城市规划和建设发展进程中，无论是建设各种类型的城市基础设施，都需要有效地整合人民的日常需求。
由于市政项目本身是一个生计项目，与人们的日常生活密切相关，因此需要采取有针对性的措施，对所有建筑链进行有效控制。
城市供水一直是城市建设和发展的基础，是人民生存的基本条件，特别是在经济发展相对较好的城市，有效供水将直接影响人民的日常生活水平。
然而，通过将分析与城市供水管道的现状相结合，发现在使用许多供水管道时，不同程度的漏水。
造成这种现象的根本原因是材料本身的质量问题，材料本身缺乏良好的腐蚀特性等。
这不仅导致水管严重漏水，而且影响人们的日常生活条件。
一、红外热成像技术供热管道漏水检测工作原理我们知道，对于温度高于绝对零度(273.15℃)的任何物体，部分热能会转化为辐射能量。
如果物体温度低于1000℃，其热辐射中最强的电磁波就是红外线。
红外热成像仪是一种成像温度测量装置，由于温度和发射率的不同，它使用目标与周围环境之间不同的热对比度，将红外辐射能量密度图显示为热成像仪。
CJJ34-2010城市供暖系统设计标准的适用范围告诉我们，城市供暖系统通常是为额定压力小于或等于2.5MPa、额定温度小于或等于200 ℃的热水环境设计的；加热蒸汽介质的设计压力小于或等于1.6MPa，设计温度小于或等于350℃。
其中，当热源为热电厂或大型区域锅炉时，水温设计为110℃至150℃，回水温度不得超过70℃。
"当供热管道漏水时，表面a-之间存在一定的温差温度异常使用红外热成像仪通过温度显示和图像显示两种效果定位，然后使用其他辅助手段确认是否造成漏水。
红外成像技术在焊接缺陷检测中的应用研究在现代焊接工艺中，焊接缺陷是一个十分严重的问题。
焊接质量不良将会严重影响焊接产品的性能，对于一些用途特殊的焊接产品，甚至可能引发安全事故。
为了保证焊接质量，科学家们不断探索新的检测方法，并逐渐发现红外成像技术在焊接缺陷检测中的应用前景十分广阔。
一、红外成像技术的基本原理红外成像技术是一种通过记录物体发射的红外辐射图像，并通过算法将其转化为可视化图像的技术。
而物体发射的红外辐射能量，受到物体的温度、物体表面材料以及物体和环境之间的传热能力的影响。
红外成像技术基于物体表面红外辐射的特性，对物体表面的红外辐射图像进行监测和分析来推测物体表面的温度分布，从而检测出物体上的缺陷。
二、红外成像技术在焊接缺陷检测中的应用焊接中多种缺陷的形成与焊接质量的不良有关，而焊接质量的不良主要是指焊接过程中产生的温度分布不均匀，引起焊点内应力增大和合金的析出，以此进一步导致焊接过程中可能发生的缺陷。
传统的焊缺陷检测方法主要包括X射线检测、超声波检测和金相检测等。
这些方法虽然精度较高，但是所需的设备和仪器比较昂贵，对于焊接生产线的实时监测而言十分不便。
红外成像技术的非接触性及其实时监测等优点在焊接缺陷检测中表现出了独特的潜力。
通过实时监测焊接过程中产生的温度分布变化，红外成像技术能够及时检测焊接缺陷，如裂纹、熔池飞溅、气孔、冷裂等，并且能够提供更为全面和直观的质量评估。
三、红外成像技术在焊接生产线中的优势作为一种非接触的无损检测方法，红外成像技术在焊接生产线中有着不可替代的优势。
焊接现场一般环境比较复杂，X射线检测和超声波检测等传统焊缺陷检测方法需要使用特殊的设备和仪器，并且操作烦琐、不易实现自动化检测，很难保证焊接产品质量的低花费和高效率。
而红外成像技术基于成像技术的高保真度和高能效性，能够在较短的时间内捕获到焊接产品表面的全息图像，并且能够实现实时监控及自动化检测，大大提高了焊接产品的检测效率和质量。
红外热成像技术在检测瓷绝缘子状态中的运用摘要：运行中的瓷质绝缘子长期工作于强电场、机械应力、污秽及温湿度等共存的复杂环境中，产生零值或低值绝缘子，易发生闪络事故，影响线路的安全运行。
采用红外热成像仪器检测在保证精度的前提下实现对绝缘子进行非接触式检测，且不受高压电磁场的干扰。
通过对悬式绝缘子红外检测，跟踪绝缘子的劣化及污秽程度，及时掌握绝缘子的运行状况，实现绝缘子的状态监测。
关键词: 红外热成像；检测；绝缘子；零值；污秽度；1引言悬式瓷绝缘子长期运行于强电场、高温日照、污秽物等环境下，其绝缘性能会出现降低，如果绝缘子串中存在零值，相当于部分绝缘被短路，相应地减少了绝缘子串的整体爬电距离，大大增加了该串绝缘子的闪络概率。
当绝缘子劣化发展到一定程度，或者受到雷击过电压、冲击过电压、污秽闪络等外部作用，容易造成流注放电、头部绝缘击穿等现象，有可能发展成瓷裙炸裂、钢帽爆炸、钢脚烧断等故障，甚至发生断串、掉线事故。
因此，对绝缘子进行检测十分必要。
目前，绝缘子的检测方法主要有绝缘电阻法、电压分布法、脉冲电流法、火花间隙法等。
这些检测不但工作量大、安全性差，而且准确性不高，工作效率低。
现在利用红外热成像技术现开展检测零值绝缘子作为一种新技术逐步开展。
其原理为：在绝缘子发生绝缘劣化或者表面污秽严重后，会造成运行中绝缘子串的分布电压改变、泄漏电流异常，出现发热或局部发凉迹象。
通过红外热成像，可得到绝缘子串的热场分布，进而判定绝缘子的运行状态。
该方法能实现对绝缘子进行非接触式检测，且不受高压电磁场的干扰，具有检测成本低、安全性高、实用性强，检测准确、快捷的特点。
2工作原理劣化绝缘子在绝缘性能上主要分为低值和零值绝缘子。
以220kV电压等级的绝缘子为例，正常绝缘子的绝缘电阻值，使用2500V及以上的兆欧表测量，不应低于300 MΩ；当绝缘子的绝缘性能劣化后，绝缘电阻降为 10～300 MΩ时，称为“低值绝缘子”；绝缘电阻降为10 MΩ以下时，称为“零值绝缘子”。
大型储罐无损检测技术一、无损检测NDT（Non-destructive testing），就是利用声、光、磁和电等特性，在不损害或不影响被检对象使用性能的前提下，检测被检对象中是否存在缺陷或不均匀性，给出缺陷的大小、位置、性质和数量等信息，进而判定被检对象所处技术状态（如合格与否、剩余寿命等）的所有技术手段的总称二、大型储罐检测的目的储罐在运行过程中,由于受到介质、压力和温度等因素的影响，会产生腐蚀、冲蚀、应力腐蚀开裂、疲劳开裂及材料劣化等缺陷。
在役储罐检测的目的，就是发现存在于壁板中的各种缺陷，从而对储罐的运行状态进行安全评估，进而指导进一步的维修。
三、大型储罐检测的方法目前主要采用例行检查、在线检测和开罐检测三种形式。
例行检查是通过目视的方法,直观地检查储罐是否有结构损坏；在线检测是指无需停产情况下进行的检测，主要采用宏观检测、超声检测方法和声发射检测方法；开罐检测需要储罐停用、倒料、打开并置换清洗，使检测人员进入罐中进行的各项检测,主要采用漏磁、超声、射线、磁粉和渗透检测等方法。
1、声发射法声发射法是通过接收和分析材料的声发射信号来评定材料性能或结构完整性的无损检测方法；声发射是指材料局部因能量的快速释放而发出瞬态弹性波的现象。
声发射技术始于20 世纪60 年代,已被广泛应用在压力容器检测和结构的完整性评价方面。
与其它常规无损检测方法相比其优点主要表现为：（1）声发射是一种被动检测方法,探测到的能量来自被测物本身,无需无损检测仪器提供；（2）声发射检测方法对于裂纹缺陷较为敏感,能探测到在应力作用下裂纹缺陷的活动情况,且稳定的缺陷不产生声发射信号；（3）在一次试验过程中,声发射检测能够整体探测和评价整个结构中缺陷的状态；（4）对于在役压力容器的定期检验,声发射检测方法可以缩短检验的停产时间或无需停产。
（5）对于压力容器的耐压试验,声发射检测方法可以预防未知缺陷引起的灾难性失效。
但该方法无法检出腐蚀缺陷,因此需要其它无损检测方法来补充。
承压类特种设备检验中无损检测技术应用分析摘要：无损检验技术由于其本身非破坏性、互容性、动态性以及全面性等特点，在承压类特种设备的检验中发挥着重要作用。
基于此，简要介绍了无损检验技术的实际应用流程，及其在承压类特种设备检验中的常用技术，例如红外检测、磁粉检测等，最后总结提出了无损检验技术的实际应用要点，以此确保该技术应用效果能够得到充分发挥。
关键词：承压类特种设备；无损检测技术；射线探伤引言：承压类特种设备就是指用于运输高温高压或者有毒有害介质的装置，此类装置通常具有一定的危险性，包括压力容器、电梯、起重机械、锅炉等，若是此类装置出现问题，将会引发严重的安全事故，威胁人们生命财产安全，因此加强对于此类设备的检验是十分重要的。
无损检验技术作为当前精度较好、效率较高，而且对于设备不会产生损坏影响的检验技术，在承压类特种设备检验当中发挥着重要作用。
一、无损检测技术应用流程第一，技术准备。
首先，在正式开始无损检测之前，需要根据设备实际情况以及相应检测需求合理设定设备技术参数，加强对于探头频率、晶片大小等相关参数的控制，避免对设备造成损坏，例如，待检测设备壁端较薄的情况时，需要选用高频探头进行检测，为保障检测结果的准确性，应确保直通波与底波之间的时间差在20个周期以上；其次，合理控制中心频率数值，确保其维持在20%左右，以此保障信号覆盖的全面性；再次，还需要对检测设备的灵敏性进行检查和调整，确保其能够满足检验要求；最后，还需要对平均化参数进行设置，以此保障检测结果的精准度。
第二，缺陷定位。
缺陷定位是无损检验过程中的重要环节，主要是通过衍生射波信号，明确承压类特种设备的缺陷情况、类型、涉及范围以及埋深情况等。
第三，盲区检测。
在实际检测过程中，若遇到盲区位置，为进一步提高缺陷定位的准确性，还需要对其进行补充性重复检测，以此保障检测技术应用效果，确保检测结果精准可靠。
二、承压类特种设备检验中应用的无损检测技术（一）红外检测红外线检测技术的原理为红外热成像，由于物体本身存在一定温度，使得物体会向外释放红外线，而且温度与红外线之间存在比例关系，通过对红外线的探测，能够实现对于承压类特种设备的检验。
