建筑施工图识图

建筑电气施工图识图方法建筑电气施工图识图方法引导语：每一张施工图都有相应的工程图例标注着，想要看懂施工图就必须熟悉相关的施工知识，以下是店铺整理的建筑电气施工图识图方法，欢迎参考!一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;2.电气线路都必须构成闭合回路;3.线路中的各种设备、元件都是通过导线连接成为一个整体的;4.在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系;5.建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

二、电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2.主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

3.系统图如变配电工程的供配电系统图、照明工程的.照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

4.平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。

5.控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。

6.安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。

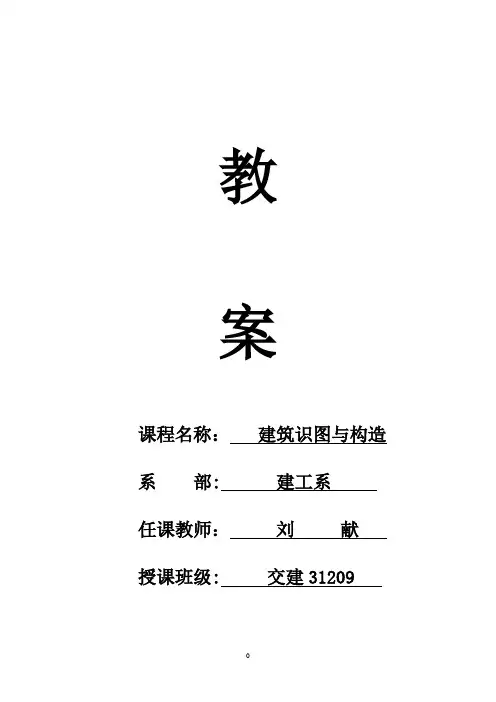

教案课程名称：建筑识图与构造系部: 建工系任课教师：刘献授课班级: 交建31209【教学内容】第1章建筑工程制图的基本知识1.1 建筑制图国家标准简介1。

1。

1 国家标准1.图纸幅面及格式（A2=420x594）2。

比例（如1：100)3.字体，长仿宋体4。

图线，（1)图线线型及应用(2）图线的画法及注意事项5.常用建筑材料图例6.尺寸标注(1）尺寸线(2)尺寸界限(3）尺寸起至符号（4)尺寸数字(5）半径、直径、角度、弧长、球的尺寸标注（6）其他尺寸标注1.1。

2 绘图工具及仪器的使用1。

图板及丁字尺2.三角板3。

圆规和分规4.曲线板5.铅笔1。

1.3 绘图方法及步骤1。

绘图前的准备工作2.画底稿3.加深1。

2 投影的基本知识1。

2。

1 投影的概念1.投影的概念2.投影的分类（1）中心投影法（2）平行投影法:正投影、斜投影3。

正投影的几何性质（1）同素性（2）从属性（3）定比性（4)平行性（5）显实性（6）积聚性4。

三面投影图的形成（1）建立三面投影体系（2）将物体分别向三个投影面进行正投影（3）把位于三个投影面上的三个投影图展开1.2.2 点、直线和平面的投影1。

点的投影（1）点的单面投影（2)点的两面投影(3）点的三面投影（4）点的投影与坐标1.2 投影的基本知识1.2.2 点、直线和平面的投影2。

直线的投影（1）一般位置直线（2）特殊位置直线，平行线:正平线、水平线、侧平线垂直线:正垂线、铅垂线、侧垂线（3)直线上的点3。

平面的投影（1)平面的表示方法（2）各种位置平面的投影特性一般位置平面、特殊位置平面（垂直面、平行面)1。

2.3 几何体的投影1。

平面立体的投影（1)棱柱，棱柱的投影、棱柱表面上的点(2）棱锥，棱锥的投影、棱锥表面上的点2.曲面立体投影（1）圆柱，圆柱的投影、圆柱表面上补点(2)圆锥，圆锥的投影、圆锥表面上补点（素线法、辅助平面法）(3)球,球体的投影、球表面上补点1。

建筑施工图识读学习目标要求1. 掌握建筑施工图的分类。

2．掌握施工图首页的构成及作用。

3．掌握建筑总平面图的图示容及作用。

4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示容及画法与识读方法。

5．掌握建筑详图的作用、图示容与识读方法。

6．掌握工业厂房建筑施工图的图示容及画法与识读方法。

学习重点与难点重点：建筑总平面图、平面图、立面图、剖面图、详图及建筑施工图的作用、图示容与识读方法。

难点：建筑总平面图、立面图、剖面图、详图及建筑施工图的识图。

房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。

建造一幢房屋从设计到施工，要由许多专业和不同工种共同配合来完成。

按专业分工不同，可分为：建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风与空气调节（简称空施）及装饰施工图（简称装施）。

本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍，其它施工图的识读方法此处不作介绍。

建筑施工图：主要用来表达建筑设计的容，即表示建筑物的总体布局、外部造型、部布置、外装饰、细部构造及施工要求。

它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。

1．1 施工图首页施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。

1．1．1 图纸目录图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排，图纸名称和备注等，以方便图纸的查阅。

如表1-6-1是某住宅楼的施工图图纸目录。

该住宅楼共有建筑施工图11，结构施工图5，电气施工图2。

表1-6-1 图纸目录1．1．2 设计总说明主要说明工程的概况和总的要求。

容包括工程设计依据（如工程地质、水文、气象资料）；设计标准（建筑标准、结构荷载等级、抗震要求、耐火等级、防水等级）；建设规模（占地面积、建筑面积）；工程做法（墙体、地面、楼面、屋面等的做法）及材料要求。

建筑电气施工图识图方法（I）一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

二、电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。

5. 控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。

6. 安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。

7. 安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。
