功率放大器的设计与实现功率放大器是一种常见的电子设备，用于放大输入信号的功率，从而提供更大的信号输出。
功率放大器在各种电子设备中都被使用，包括音频设备、无线通信设备和雷达系统等。
本文将讨论功率放大器的设计和实现，包括基本原理、常用拓扑结构和设计参数的考虑。
1.基本原理功率放大器的基本原理是将低功率输入信号转换为高功率输出信号。
为了实现这个目标，功率放大器通常使用适当的电子器件（如晶体管或功率管）驱动输出负载。
其工作原理是将输入信号作为控制信号，控制输出负载中的电流和电压，从而实现信号的放大。
2.常用拓扑结构常见的功率放大器拓扑结构包括A类、B类、AB类和D类。
-A类功率放大器是一种线性放大器，其输出管电流在整个信号周期中都存在。
优点是线性度好，但功率效率较低。
-B类功率放大器是一种互补型放大器，使用两个晶体管的共享负载结构。
每个晶体管只负责半个信号周期的放大，因此存在一定程度的失真。
由于只在一个晶体管导通时有输出，功率效率较高。
-AB类功率放大器是A类和B类的折中方案，通过合理设计驱动电路，可以实现较好的线性度和功率效率。
-D类功率放大器是一种开关型放大器，将输入信号转换为脉冲宽度调制（PWM）信号。
通过在开关管的导通和截止之间切换，实现输出信号的调制。
功率效率非常高，但需要滤波电路来消除开关信号带来的高频噪声。
3.设计参数的考虑在功率放大器设计过程中，需要考虑以下参数：-输出功率需求：根据实际应用需求确定所需的输出功率。
-频率响应：设计功率放大器时需要考虑信号的频率范围，确保在需要放大的频率范围内保持合理的增益。
-线性度：对于要求较高的应用，如音频放大器，线性度是一个重要的考虑因素。
可以通过采用反馈电路或者设计线性放大器来提高线性度。
-功率效率：功率放大器的功率效率直接影响设备的能量消耗和散热。
选择合适的拓扑结构，并优化电源电压和电流等参数，可以提高功率效率。
-驱动和保护电路：为了保护功率放大器免受损坏，需要合理设计驱动和保护电路，包括过电流保护、过热保护和短路保护等。
【经验分享】数字功放电路设计在很多个人计算机或小家电音响数字功放设计中，电源部分由市电经整流、滤波和稳压电路等处理后供给，电路复杂，而且体积大而重。
本方案音响功放采用了SWITCH-MODE POWER SUPPLY，使得供电变的简单灵活更实用，且低成本，低功耗，体积小，效率高，设计灵活使用方便的数字功率放大技术。
1、方案设计图1是功放电路原理图，功能模块上主要有：供电部分，信号输入部分、信号处理功率放大部分、输出部分最后由扬声器或喇叭输出的解决方案。
为实现上述目的，本方案提出用9v或1 2 V直流稳压电源即通用的S W I T C H-MODE POWER SUPPLY供电。
输入端是直接从数码信号源如PC音频输出端、CD唱机、DVD影碟机、DVD Audio以及LCD或DTV数码电视等输入的数码音频信号，而不是经过ADC模数转换或DAC数模转换处理的音乐模拟信号。
所述功率放大电路主要由，供电电路、信号输入、功放IC处理以及信号输出组成。
输出部分由扬声器或喇叭组成。
本方案所要达到的效果是：通过电路分析信号输入与数字音源的无缝结合、能有效降低信号间传递干扰，由于采用无负反馈的放大电路、低通滤波器等处理，可以将输出滤波器的截止频率设计得较高，从而保证在20Hz-20kHz内得到平坦的幅频特性和很好的相频特性，使得整个频段内无相对相移，声场定位准确。
另外，由于它不需传统音响功放的静态电流消耗，所有能量几乎都是为音频输出而储备，加之无模拟放大、无负反馈的牵制，故具有更好的“动力”特征，即'动态特性'好。
除此之外，如附图2所示：LC滤波器的差分实现，它们为滤波器提供相反极性的脉冲，其中滤波器包含两个电感器、两个电容器和扬声器。
2、具体实施方式及应用如附图1所示：本方案的音响功放的信号流向如下所述：右声道信号（SP_IN_R）由R5，C2的RC串联电路送入功放IC的RINP脚，经IC处理一路由BSRP脚输出给由C13，L2，C17组成的LC低通滤波电路，最后输出给终端SP_OUT_R+；另一路由BSRN脚输出给由C16，L3，C18组成的LC低通滤波电路，最后输出给终端SP_OUT_R-;右声道地信号由RINN脚进入。
目录1数字集成功率放大器设计概述 (1)2数字集成功率放大器整体电路设计 (2)2. 1输入切换部分的设计 (2)2.1.1 TC9152P组成电路图 (2)2.1.2 TC9152P应用电路说明 (3)2.1.3 TC9152P主要元件参数说明 (4)2.2数字音量控制部分设计 (4)2.2.1 TC9153组成电路图 (4)2.2.2 TC9153应用电路说明 (5)2.2.3 TC9153主要元件参数说明 (5)2.2.4 TC9153组成电路的屏蔽 (5)2.3功率放大器部分设计 (5)2.3.1 TDA7481的特点 (6)2.3.2 TDA7481的引脚及参数说明 (7)2.3.3 TDA7481的外围电路 (8)2.3.4 TDA7481的相关计算 (8)2.4电源部分电路设计 (9)3设计总电路图 (12)4结论 (13)参考文献 (14)致谢 (15)附录 (15)摘要本设计采用TDA7481芯片组成的数字集成功率放大器，加入了音源选择电路，该选择器可以在TUNER、TAPE、CD、AUX1、AUX2之间任意切换，大大方便了整机的适用性。
另外在音量控制部分已改传统电位器控制的做法，选用了数字轻触式按键控制，这样可以方便操作和延长寿命。
由于选用D类功率放大器，其输出功率大、效率较高、失真较小，使整机具备了很多良好的性能。
关键词：TDA7481；效率；D类功率放大器AbstractThis design used the TDA7481 chip composing the digital integration power amplifier, joined the sound source selecting circuit which contain TUNER, TAPE, CD, AUX1 and AUX2,and then it greatly improved the applicability of the equipment. Another, at the part of volume controlling, in order to simplify the operation and last its life, the traditional potentiometer controlling was changed into digital button-click controlling. Because of the Class-D amplifier assembled, and its high power of output, high efficiency, and small distortion, the whole equipment has many good performances.Key words: TDA7481;efficiency;Class-D amplifier asembled1数字集成功率放大器设计概述该集成功率放大器是集成了数字音量控制（TC9153），音源选择（TC9152P）的D 类功率放大器，功率放大部分选用TDA7481。
1．智能化住宅防盗报警系统设计2．出租车计费系统设计3．交通灯电路设计4．基于单片机的数字万年历设计5．供电电缆故障检测6．基于数字图像处理的物体检测系统设计7．多功能秒表设计8．单片机控制的电机交流调速系统设计9．基于单片机的输液滴速控制系统设计10．基于PLC电梯控制系统设计11．楼宇对讲系统的安全性分析与研究12．智能化通信（火灾报警系统）在高层防火中的应用13．太阳能电池的应用前景分析14．浅谈变频器在家用电器中的应用15．图书馆照明系统设计16．关于学院的用电损耗与调查研究17．大型变压器的继电保护设计与整定18．110kV变电所电气部分所设计19．220KV输电线路微机保护设计20．基于S7-300 PLC的混合液体温度控制系统设21．电力系统继电保护故障信息采集及处理系统22．基于单片机的数字电能表设计23@．基于LabVIEW的矿井提升机健康诊断系统设计24@．多传感器信息融合方法研究25@．基于信息融合技术的变压器故障检测26．电梯PLC控制系统设计27．自动重合闸装置设计28．智能温度控制系统的研究29．基于HPWM调制方式的逆变电源研究30．直流开关电源的设计31．基于瞬时无功功率理论的谐波和无功电流实时检测32．基于单片机的蓄电池容量测试系统33．发光二极管最佳驱动方式的对比研究34．电力电子电路缓冲器研究与仿真35．数字流量计设计36．基于51单片机的LED点阵显示屏系统的设计与实现37．基于单片机的全自动洗衣机控制系统设计38．水塔智能水位控制系统39．基于AT89S51单片机的数字电子时钟40．简易无线电遥控系统41@．基于Labview的虚拟数字钟设计42@．基于LabVIEW的虚拟频谱分析仪的设计43．基于单片机的语音提示测温系统的研究44．基于单片机的数字钟设计45．基于单片机的数字电压表的设计46．基于单片机的交流调功器设计47@．虚拟信号发生器设计和远程实现48．鸡舍灯光控制器49．基于单片机的八路抢答器设计50．基于单片机的安全报警器51．基于单片机的电加热炉温52．病房呼叫系统53．单片机打铃系统设计54．智能散热器控制器的设计55．电子体温计的设计56．数字电子秤的设计57@．湿度传感器在农作物生长环境参数监测仪中的应用58．基于单片机的火灾报警器59．基于89C51的点阵屏显示设计60．基于单片机的水温控制系统61．激光切割轨道系统的上位机设计62．用集成温度传感器组成测温控制系统63．智能抢答器设计64．防盗报警器设计65．交通灯89C51控制电路设计66．110kV变电站及其配电系统的设计67．10KV变电所及低压配电系统设计68．35KV变电所及低压配电系统设计69．6KV配电系统及车间变电所设计70．高压输电线路微机保护系统设计71．智能压力传感器系统设计72．智能定时器73．液位控制系统设计74．液晶控制模块的制作75．基于单片机控制的数字气压计的设计与实现76．防盗与恒温系统的设计与制作77．防盗报警器78．AT89S52单片机实验系统的开发与应用79．基于单片机的电子式转速里程表的设计80．基于GSM短信模块的家庭防盗报警系统81．基于单片机的智能火灾报警系统82．无刷直流电机数字控制系统的研究与设计83．基于PLC的纸板切割控制系统的设计84@．基于信息融合的电机故障诊断研究85@．基于证据理论多信息融合故障诊断研究86．篮球比赛计时器设计87．数字温度测控仪的设计88．下棋定时钟设计89．温度测控仪设计90．数字频率计91．数字集成功率放大器整体电路设计92．数字电容表的设计93．数字冲击电流计设计94．数字超声波倒车测距仪设计95．路灯控制器96．扩音机的设计97．交直流自动量程数字电压表98．基于PLC的变频调速电梯电气控制系统设计99．基于PLC的机床数控系统设计100．4×600MW发电厂电气部分设计101．智能豆浆机的设计102．基于AT89C51单片机的步进电机控制系统103．基于单片机控制的红外防盗报警器的设计104．单片机水温控制系统105．基于单片机的金属探测器设计供稿人：宋东亚。

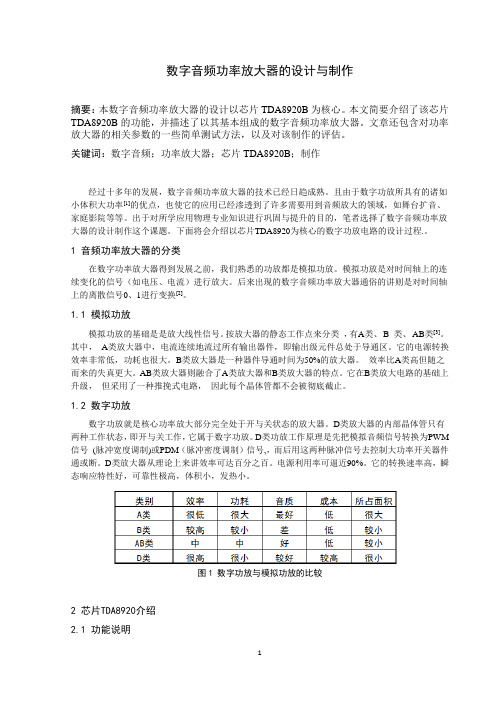

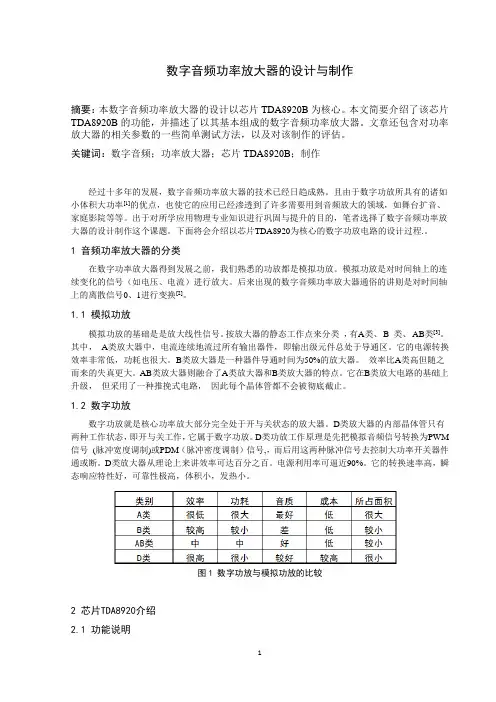

数字音频功率放大器的设计与制作摘要：本数字音频功率放大器的设计以芯片TDA8920B为核心。
本文简要介绍了该芯片TDA8920B的功能，并描述了以其基本组成的数字音频功率放大器。
文章还包含对功率放大器的相关参数的一些简单测试方法，以及对该制作的评估。
关键词：数字音频；功率放大器；芯片TDA8920B；制作经过十多年的发展，数字音频功率放大器的技术已经日趋成熟。
且由于数字功放所具有的诸如小体积大功率[1]的优点，也使它的应用已经渗透到了许多需要用到音频放大的领域，如舞台扩音、家庭影院等等。
出于对所学应用物理专业知识进行巩固与提升的目的，笔者选择了数字音频功率放大器的设计制作这个课题。
下面将会介绍以芯片TDA8920为核心的数字功放电路的设计过程.。
1 音频功率放大器的分类在数字功率放大器得到发展之前，我们熟悉的功放都是模拟功放。
模拟功放是对时间轴上的连续变化的信号（如电压、电流）进行放大。
后来出现的数字音频功率放大器通俗的讲则是对时间轴上的离散信号0、1进行变换[2]。
1.1 模拟功放模拟功放的基础是是放大线性信号。
按放大器的静态工作点来分类，有A类、B 类、AB类[3]。
其中，A类放大器中，电流连续地流过所有输出器件，即输出级元件总处于导通区。
它的电源转换效率非常低，功耗也很大。
B类放大器是一种器件导通时间为50%的放大器。
效率比A类高但随之而来的失真更大。
AB类放大器则融合了A类放大器和B类放大器的特点。
它在B类放大电路的基础上升级，但采用了一种推挽式电路，因此每个晶体管都不会被彻底截止。
1.2 数字功放数字功放就是核心功率放大部分完全处于开与关状态的放大器。
D类放大器的内部晶体管只有两种工作状态，即开与关工作，它属于数字功放。
D类功放工作原理是先把模拟音频信号转换为PWM 信号(脉冲宽度调制)或PDM（脉冲密度调制）信号,，而后用这两种脉冲信号去控制大功率开关器件通或断。
D类放大器从理论上来讲效率可达百分之百。

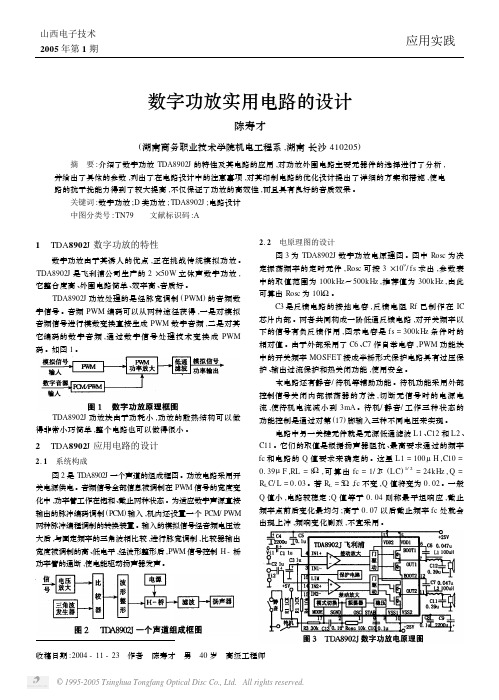

收稿日期:2004-11-23 作者 陈寿才 男 40岁 高级工程师数字功放实用电路的设计陈寿才(湖南商务职业技术学院机电工程系,湖南长沙410205)摘 要:介绍了数字功放TDA8902J 的特性及其电路的应用,对功放外围电路主要元器件的选择进行了分析,并给出了具体的参数,列出了在电路设计中的注意事项,对其印制电路的优化设计提出了详细的方案和措施,使电路的抗干扰能力得到了较大提高,不仅保证了功放的高效性,而且具有良好的音质效果。
关键词:数字功放;D 类功放;TDA8902J ;电路设计中图分类号:TN79 文献标识码:A1 TDA 8902J 数字功放的特性数字功放由于其诱人的优点,正在挑战传统模拟功放。
TDA8902J 是飞利浦公司生产的2×50W 立体声数字功放,它整合度高、外围电路简单、效率高、音质好。
TDA8902J 功放处理的是经脉宽调制(PWM )的音频数字信号。
音频PWM 编码可以从两种途径获得,一是对模拟音频信号进行模数变换直接生成PWM 数字音频,二是对其它编码的数字音频,通过数字信号处理技术变换成PWM 码。
如图1。
TDA8902J 功放块由于功耗小,功放的散热结构可以做得非常小巧简单,整个电路也可以做得很小。
2 TDA 8902J 应用电路的设计2.1 系统构成图2是TDA8902J 一个声道的组成框图。
功放电路采用开关电源供电。
音频信号全部信息被调制在PWM 信号的宽度变化中,功率管工作在饱和、截止两种状态。
为适应数字声源直接输出的脉冲编码调制(PCM )输入,机内还设置一个PCM/PWM 两种脉冲编程调制的转换装置。
输入的模拟信号经音频电压放大后,与固定频率的三角波相比较,进行脉宽调制,比较器输出宽度被调制的高、低电平,经波形整形后,PWM 信号控制H -桥功率管的通断,使电能驱动扬声器发声。
2.2 电原理图的设计图3为TDA8902J 数字功放电原理图。
图中Rosc 为决定振荡频率的定时元件,Rosc 可按3×109/fs 求出,参数表中的取值范围为100kHz ～500kHz ,推荐值为300kHz ,由此可算出Rosc 为10kΩ。
TDA2030集成电路功率放大器设计一、设计题目集成电路功率放大器二、给定条件字串5设计一款额定输出功率为10 ~ 20W的低失真集成电路功率放大器，要求电路简洁，制作方便、性能可靠。
性能主要指标：字串3输出功率：10 ~ 20W （额定功率）；字串9频率响应：20Hz ~ 100kHz （ < 3dB字串6谐波失真：w 瑶（10W,30Hz~20kHz ）;字串9输出阻抗：< 0.16 Q字串4输入灵敏度：600mV （1000Hz，额定输出时）三、设计内容1 •根据具体电路图计算电路参数字串82•选取元件、识别和测试。
包括各类电阻、电容、变压器的数值、质量、电器性能的准确判断、解决大功率放大器散热的问题。
字串53 •了解有关集成电路特点和性能资料情况字串54•根据实际机壳大小设计1：1印刷板布线图字串35 •制作印刷线路板字串46 •电路板焊接、调试（调试步骤可以参考《模拟电子技术实验指字串2导书》有关放大器测试过程字串57•实训期间必须遵守实训纪律、听从老师安排和注意用电安全。
四、功率放大电路的测试基本内容字串6注意：将输入电位器调到最大输入的情况。
字串21测量输出电压放大倍数Au字串7测试条件：直流电源电压14v,输入信号1KH z 70 mv （振幅值100mv）,输出负载电阻分另为4Q 和8Q O字串3字串42.测量允许的最大输入信号（1KH z）和最大不失真输出功率字串5测试条件：①直流电源电压14v，负载电阻分别为4 Q和8 Q O字串3②直流电源电压10v,负载电阻为8Q O字串23.测量上、下限截止频率fH和fL字串9测试条件：直流电源电压14v，输入信号70mv （振幅值100mv）,改变输入信号频率、负载电阻为8Q O五、参考资料字串4TDA2030简介：TDA 2030是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030在内的几种。
TDA2030集成功率放大器设计摘要：本设计所用的集成电路功率放大器由四片TDA2030构成，左右声道各用两片TDA2030。
包含电源电路和音调控制电路。
本设计中对多媒体有源音响的结构、电路形式和特说明，并对有源音响进行了组装和测试，实现了多媒体有源音响的电路设计。
点、流行款式作了总体介绍，并重点介绍了有源功率放大器的设计过程和方法，分析了有源音响的电路原理，对重要的集成块TDA2030的使用也作了详细介绍，并配以电路图给予TDA2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
我们知道，瞬态互调失真是决定放大器品的重要因素，该集成功放的一个重要优点。
关键词：声卡；信噪比；功率；失真度The design of integrated circuits used in power amplifier T DA2030 constituted by the four left and right channels of the two with TDA2030. Contains the power supply circuit and tone control circuit. The design of multi-media audio acti ve structure, form and characteristics of the circuit, made a general overview of popular models, and focuses on the active power amplifier design process and methods of analy sis of the active principle of audio circuit, the integrati on of important TDA2030 block the use of detail and with given circuit diagram shows that the active audio assembly and testing carried out to achieve a multi-media audio acti ve circuit design.TDA 2030 is a very good performance of the power amplifier circuit, the main feature is the high rate of increase, transient intermodulation distortion of small, in dozens of popular power amplifier integrated circuit, the provisions of transient intermodulation distortion indicators only TDA 203 0 includes several other. We know that the Transient interm odulation distortion is to determine the quality of an impo rtant factor in amplifier, which integrates the advantages o f a major power.Keywords:Sound card; signal to noise ratio; power; distorti on目录摘要---------------------------------------------------------------1目录---------------------------------------------------------------2第1章功率放大器--------------------------------------11.1功率放大器简介1.2功率放大器的分类1.3功率放大器的性能指标1.4功率放大器电流放大的特点1.5典型功率放大器的介绍第2章TDA2030集成功率放大器设计方案论证------------------32.1功率放大器设计的要求及技术指标--------------------42.2 功率放大器设计方案论证------------------------------42.3功率放大器设计内容----------------------------------42.4功率放大器测试内容----------------------------------4第3章TDA2030的主要参数---------------------------------43.1 集成功率放大器3.2TDA2030简介------------------------------------63.3 TDA2030主要技术指标--------------------------------- 73.4TDA2030A的内部电路——————————————————33.5TDA2030A 集成功放的典型应用——————————————4第4章TDA2030集成功率放大器整体电路设计------------------- 74.1电路结构——————————————————————84.2整体电路图及工作原理——————————————————10第5章 TDA2030集成功放焊接安装与调试------------------------------105.1 电路板的焊接与安装----------------------------------115.2 电路板的测试-----------------------------------------125.2.1 使用设备———————————————————135.2.2 通电测试--------------------------------------------------13第6章设计总结----------------------------------------------------------------------------15 第7章致谢--------------------------------------------------------------------------------16 第8章参考文献-------------------------------------------------------------------------16第一章集成功率放大器1.1功率放大器简介利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。
课程设计任务书学生姓名：专业班级：电子1003班指导教师：葛华工作单位：信息工程学院题目: 功率放大器的设计初始条件：计算机、Proteus软件、Cadence软件要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、课程设计工作量：2周2、技术要求：（1）学习Proteus软件和Cadence软件。
（2）设计一个功率放大器电路。
（3）利用Cadence软件对该电路设计原理图并进行PCB制版，用Proteus软件对该电路进行仿真。
3、查阅至少5篇参考文献。
按《武汉理工大学课程设计工作规范》要求撰写设计报告书。
全文用A4纸打印，图纸应符合绘图规范。
时间安排：2013.11.11做课设具体实施安排和课设报告格式要求说明。
2013.11.11-11.16学习Proteus软件和Cadence软件，查阅相关资料，复习所设计内容的基本理论知识。
2013.11.17-11.21对功率放大器进行设计仿真工作，完成课设报告的撰写。
2013.11.22 提交课程设计报告，进行答辩。
指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要 (I)Abstract (II)1 功放的工作原理及分类 (1)1.1功放的工作原理 (1)1.2功放的分类 (1)2 软件介绍 (2)2.1 Proteus (2)2.1.1 Proteus简介 (2)2.1.2工作界面 (2)2.1.3 对象的放置和编辑 (3)2.1.4 连线 (4)2.2Cadence软件 (4)2.2.1 Cadence简介 (4)2.2.2 Cadence软件的特点 (4)2.2.3电路PCB的设计步骤 (4)3 设计方案 (6)3.1 运算放大电路的设计 (6)3.2 功率放大电路的设计 (7)3.3 音频功率放大电路 (9)3.4方案总结及仿真 (10)4 Candence软件操作 (11)4.1 Cadence画电路原理图 (11)4.2 布线及PCB图 (11)4.2.1布线注意事项 (11)4.2.2 PCB制作 (12)5.心得体会 (14)6.参考文献 (15)摘要功率放大器（英文名称：power amplifier），简称“功放”，是指在给定失真率条件下，能产生最大功率输出以驱动某一负载（例如扬声器）的放大器。
电子基数字集成功率放大器整体电路设计
作者/池天通，广东省电信工程有限公司
文章摘要：随着我国经济的发展，人们对于视听娱乐的需求越来越大。
在这样的情况下，作为音响器材的重要组成部分，新型的数字功率 放大器呼之欲出。
然而目前我国在这方面的技术还不是很成熟，数字集成功率放大器的研发之路还比较长。
作者将在文中简要介绍新型数 字集成功率放大器的整体电路设计，以供读者参考。
关键词：数字集成；放大器；整体电路
本文主要介绍的设计思路，是以运用TDA7481为主进 行设计的思路。
使用这种芯片为核心，可以在多种模式下做 到对电路的自由切换，大大提升了整机的实用性。
而且，这 套设计采用的是数字轻触式的按键控制系统，可以更加轻松 地实现对音量的控制，这种设计相比于传统的按键设计而言，不仅可以方便操作，而且能够大大增加机器的使用寿命。
另 外，这种设计比传统的设计输出功率更高，传出的声音也不 容易失真，成为很多音响制造企业应用的首选。
正是因为如 此，本文才会选用这样的设计进行介绍。
1.音频功率放大器的发展历程以及研究的目 的与意义
音频功率放大器是一个技术已经相当成熟的领域，最近 的几+年以来，随着无数科学工作者的不懈努力，功率放大 器无论是线路技术还是元器件，甚至于人们的思想认识都有 了长足的进步。
回顾一下功率放大器的发展历程，我们可以 很清楚地发现，音频功率放大器的发展与电子技术的发展是 紧密联系的。
正如电子计算机经历了电子管、晶体管、集成 电路的发展历程一样，音频功率放大器也经历了类似的发展 过程。
从最初的电子管放大器，到现在的数字集成放大器，音频功率放大器正在一步步走向成熟。
在现今，数字集成功 率播放器已经成为了一种越来越主流的发展趋势，这种功率 放大器以其较高的输出效率、较好的声音保真效果，正在受 到更多人的青睐与肯定。
长期以来，高品质的音频放大器的按照工作类别进行 划分，只有A类和A B类两种。
造成这种现象的主要原因 就是直以来，功率放大器的元器件都是以电子管为主，在这种情况下，单纯的B类功率放大器的播放效果会严重 失真，难以被人们所接受。
而只有A类功率放大器能有效 保障声音的真实性。
现在，随着科技的发展，以数字集成 方式进行工作的功率放大器开始出现，这种新型的功率放 大器以输出的功率大、效率高、生意失真小等优势一跃成 为音响制造企业的新宠儿。
然而对于我国的企业来说，这 项新技术我们还知之甚少，相关的研究工作困难重重。
虽 然一些科研团队已经取得了不错的成绩，但是这还远远不 够。
只有真正了解了数值集成功率放大器的整体电路设计，才能在之后的设计工作中事半功倍，真正生产出属于我们 自己的数字集成功率放大器。
2•数宇集成功率放大器整体电路的设计理念本文所要介绍的数字集成功率放大器采用以TDA7481 芯片为核心的设计理念，主要由数字音量控制器、音频选择 集合而成的D类功率放大器。
具体的设计可以分为三个部 分进行介绍，即输入切换部分、音量调整部分以及功率放大 器部分。
采用这样的设计，功率放大器的输出效率可以达到 80%以上，真正实现对音频的高清播放。
3•输入切換部分的设计
■3.1设计原理
在该设计中，输入切换部分采用的是TC9052P的电路。
在电路中设置了五个连接端口，并分别用五个数字轻触式按 键进行控制。
届时通过操作这五个按键就可以对即将输入的 五组音频信号进行控制与调整，使音频播放更加真实与优美。
而每个按键上方都会有一个LED指示灯，可以时刻提醒操 作者那个端口已经输入了信号，那个端口没有输入信号。
这 里需要注意的是，当操作者同时输入多组信号的时候，该系 统只能选择支持一种信号。
这样就可以避免因为操作者的疏 忽造成混乱。
■3.2相关电路的使用说明
TC9152P的立体声线路开关具有五个功能，对于单、双电源都具有良好的适应性。
一般情况下，功放器的运行电 压在7.5〜30V之间，而本文所介绍的设计则主要使用于运 行电压在12V左右的电路。
在该设计中，两个主要引脚将 分别接在+12V与-12V的端口，两个引脚分别连接左右声 道的输出端。
另外还有两组一共+个引脚分别对应五个按键 的左右声道输入端。
还要有五个引脚分别负责对五个按键的 开关控制。
而当任意按键的开关处于闭合状态时，另外四个 按键的开关将会自动跳开。
4.数宇音量控制部分的设计
■4.1电路的使用说明
在这一部分的电路中，分别有两个引脚作为信号的
丨83
电子s n
输入端口，两个引脚作为控制之后的音量输出端口。
还 要有两个引脚分别接入正负直流电压，两个引脚为音量的控制端口，在预留几个引脚接地，这个电路就基本完成了。
■4.2元件的参数与电路屏蔽
这_部分的各个元件的参数如下：输入电流1m A到 3mA。
输入电压9V，电容4.7u。
_般情况下，电路的工 作环境中很难真正做到排除电磁干扰，一旦这些干扰正常 信号的电磁波进入电路，经过放大器地层层放大，就会形 成_个非常大的干扰电压，具体表现在音频的输出中，就 是一个突如其来的尖锐噪音，严重影响音频播放的质量。
在这样的情况下，功率放大器中必须采用电路屏蔽措施以 杜绝干扰。
一般情况下经常采用的电路屏蔽措施主要有静 电屏蔽与磁场屏蔽两种，屏蔽结构所用的材料多数采取比 较导电的铜或者铝制作成的薄板，在实际的工作中，这样 的薄板主要起到的是屏蔽罩的作用，从而隔绝干扰源，将 其进行妥善的接地处理。
5.功率放大器部分的设计
对于本次设计来说，其真正的核心是功率放大器，其他 的部分最终都是要为功率放大器来服务的。
由于数字集成功率放大器具有无可比拟的优势，因此对于其设计指标必须严 格要求。
其综合的设计指标必须高出政绩效率的80%以上 想要完成如此之高的指标，采用TDA7481作为功率放大的 核心部件是一个不错的选择。
然而由于TDA7481只是一款 单声道的放大器，因此在整体电路的设计中必须同时用到两 块同样的TDA7481，这样才能实现单双声道的自由切换，保障功率放大器与音响设备整体的质量。
6•難
对于音响设备制造企业来说，开发出数字集成功率放大 器对提高企业的竞争力，获得更大的收益是一个非常有效的 途径。
然而至今我国不少企业的研发团队依然不得其门而入，导致这一部分的设备长期以来进口。
为改变这一状况，本文 对数字集成功率放大器的整体设计思路进行了简单的介绍，希望能对相关企业有所帮助。
