经验谈：数字电源中的隔离原因及方式

隔离电源数字隔离芯片
从技术角度来看，数字隔离芯片使用数字信号处理技术，将输
入信号转换为数字形式，然后通过隔离介质传输到输出端。

这种数
字化的处理方式有助于提高抗干扰能力和减小误差，从而提高系统
的可靠性和稳定性。

另外，从应用角度来看，隔离电源数字隔离芯片的选择需考虑
到其隔离性能、传输速率、耐压能力、工作温度范围、封装形式等
因素。

不同的应用场景可能需要不同特性的隔离芯片，因此在选择
时需要仔细考虑系统的要求和环境条件。

隔离电源数字隔离芯片的研发和制造也是一个持续发展的领域，随着电子技术的不断进步，人们对于隔离性能、能效比、体积尺寸
等方面的要求也在不断提高，因此厂商们也在不断地进行创新和改进，推出性能更优越的新产品。

总的来说，隔离电源数字隔离芯片在电子设备中扮演着重要的
角色，它们通过数字信号处理技术实现输入和输出的电气隔离，保
护系统免受电气干扰和损害。

在选择和应用时，需要全面考虑其技
术特性和应用要求，以确保系统的稳定性和可靠性。

数字隔离器原理及应用数字隔离器是一种电子器件，用于隔离两个电路之间的数字信号，以防止信号干扰和电气隔离问题。

它的原理是通过光电隔离器件或磁隔离器件将输入信号转换成光电信号或磁信号，再将其转换回数字信号输出，从而实现电气隔离。

数字隔离器在工业控制、通信系统、医疗设备等领域广泛应用。

数字隔离器的应用范围非常广泛，其中之一是在工业控制系统中。

工业控制系统中常常存在着不同电平信号之间的联系，如果直接连接可能会导致信号干扰或电气隔离问题。

数字隔离器可以有效地将这些信号隔离开来，保证系统的稳定性和可靠性。

另外，在通信系统中，数字隔离器也扮演着重要角色。

通信系统中存在着各种干扰信号，数字隔离器可以有效地将这些干扰信号隔离开来，保证通信质量。

此外，在医疗设备中，数字隔离器也被广泛应用，用于隔离患者和医疗设备之间的信号，保证医疗设备的安全性。

数字隔离器的原理非常简单，主要是通过光电隔离器件或磁隔离器件将输入信号转换成光电信号或磁信号，再将其转换回数字信号输出。

光电隔离器件通常由发光二极管和光敏二极管组成，当输入信号加入发光二极管时，发光二极管会发出光信号，光敏二极管接收到光信号后将其转换成电信号输出。

磁隔离器件则是通过磁场的作用来实现信号的转换。

这种原理可以有效地将输入信号与输出信号隔离开来，避免信号干扰和电气隔离问题。

总的来说，数字隔离器在现代电子领域中扮演着非常重要的角色，它可以有效地解决电路之间的信号干扰和电气隔离问题，保证系统的稳定性和可靠性。

同时，数字隔离器的应用范围非常广泛，涉及工业控制、通信系统、医疗设备等多个领域。

通过深入了解数字隔离器的原理和应用，可以更好地应用于实际工程中，提高系统的性能和可靠性。

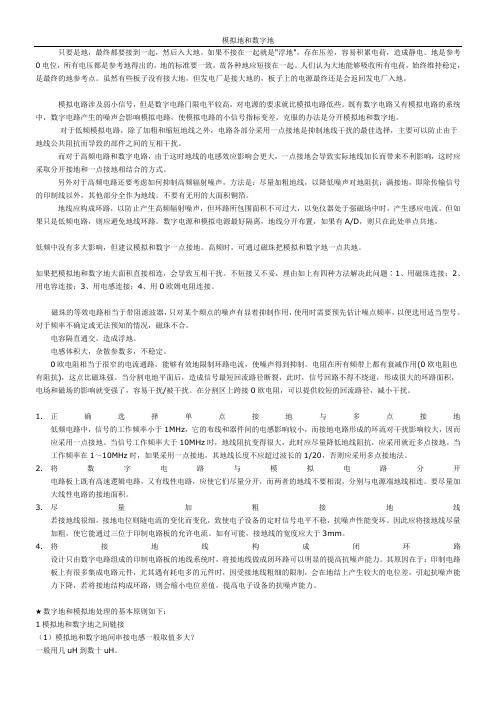

只要是地，最终都要接到一起，然后入大地。

如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。

地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。

人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。

虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。

模拟电路涉及弱小信号，但是数字电路门限电平较高，对电源的要求就比模拟电路低些。

既有数字电路又有模拟电路的系统中，数字电路产生的噪声会影响模拟电路，使模拟电路的小信号指标变差，克服的办法是分开模拟地和数字地。

对于低频模拟电路，除了加粗和缩短地线之外，电路各部分采用一点接地是抑制地线干扰的最佳选择，主要可以防止由于地线公共阻抗而导致的部件之间的互相干扰。

而对于高频电路和数字电路，由于这时地线的电感效应影响会更大，一点接地会导致实际地线加长而带来不利影响，这时应采取分开接地和一点接地相结合的方式。

另外对于高频电路还要考虑如何抑制高频辐射噪声，方法是：尽量加粗地线，以降低噪声对地阻抗；满接地，即除传输信号的印制线以外，其他部分全作为地线。

不要有无用的大面积铜箔。

地线应构成环路，以防止产生高频辐射噪声，但环路所包围面积不可过大，以免仪器处于强磁场中时，产生感应电流。

但如果只是低频电路，则应避免地线环路。

数字电源和模拟电源最好隔离，地线分开布置，如果有A/D，则只在此处单点共地。

低频中没有多大影响，但建议模拟和数字一点接地。

高频时，可通过磁珠把模拟和数字地一点共地。

如果把模拟地和数字地大面积直接相连，会导致互相干扰。

不短接又不妥，理由如上有四种方法解决此问题∶1、用磁珠连接；2、用电容连接；3、用电感连接；4、用0欧姆电阻连接。

磁珠的等效电路相当于带阻滤波器，只对某个频点的噪声有显着抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。

对于频率不确定或无法预知的情况，磁珠不合。

电子电气电路的隔离技术研究隔离技术是电子电气电路中常用的一种技术，用于将不同电路之间的电气信号和功率进行隔离，以避免信号干扰和电流短路等问题。

隔离技术的研究对于提高电路的安全性、稳定性和可靠性具有重要意义。

本文将介绍电子电气电路隔离技术的基本原理和发展现状。

一、隔离技术的基本原理隔离是指将电路中的两个或多个部分物理地分离开来，并通过某种方式传递信号和功率。

常用的隔离技术包括电磁隔离、光隔离和磁隔离等。

这些隔离技术基本原理如下：1.电磁隔离：电磁隔离是利用磁性材料或电磁场的作用，在电路之间建立一个磁场屏障，阻隔电磁波的传播。

通过电感和磁性材料的组合可以实现信号的传输和功率的隔离。

主要应用于高频电路和电磁环境干扰较大的场合。

2.光隔离：光隔离是利用光学器件如光耦合器、光电隔离器等将电路之间的信号和功率进行光电转换。

通过光纤传输信号和功率可以实现高速、高精度的隔离效果。

主要应用于数据通信、工业自动化、医学设备等场合。

二、隔离技术的发展现状随着电子电气电路的广泛应用，对于隔离技术的需求不断增加。

目前，隔离技术已经在各个领域得到了广泛应用，如通信、电力、医疗、军事等。

以下是一些隔离技术的发展现状：1.高频隔离技术：随着无线通信和高速数据传输的发展，对于高频信号的隔离要求越来越高。

目前，高频隔离技术主要采用电磁隔离和光隔离的方式。

电磁隔离器件如电感、衰减器等的性能不断提高，光耦合器等光器件的传输速度和带宽也在不断增加。

2.高压隔离技术：在电力系统和工业设备中，经常需要对高压电源进行隔离，以保证设备的安全可靠运行。

目前，高压隔离技术主要采用磁隔离和电磁隔离的方式。

磁隔离器件如互感器、变压器等可以将高压和低压之间的信号和功率进行隔离，电磁隔离器件如继电器等可以实现高压电源和低压设备之间的电气隔离。

3.高温隔离技术：在工业高温环境中，电子电气电路需要对高温环境进行隔离，防止电路因高温而失效。

目前，高温隔离技术主要采用陶瓷材料和磁性材料的组合，如高温绝缘体、高温耐受磁体等。

dc电源隔离原理
DC电源隔离是一种电力系统中常用的技术，用于将直流电源
与负载之间的电气连接断开，实现电气隔离。

它的原理是利用隔离变压器或者光耦合器等隔离元件，将输入端的直流电源与输出端的负载之间的电气联系隔开，以达到电气隔离的目的。

具体来说，隔离变压器将输入端的直流电压通过磁耦合作用转换为输出端的直流电压，同时实现电气的隔离。

在隔离变压器中，输入侧和输出侧的绕组彼此绝缘，通过绕组的磁耦合将电能从输入端传递到输出端。

这样，无论是直流电源端还是负载端，都可以达到电气隔离的效果。

光耦合器则利用光电转换的原理实现电气隔离。

光耦合器由发光器件和光敏器件组成，它们通过光耦合结构将输入端的电信号转换为光信号，再经过光纤或者空气传输到输出端，最后由光敏器件将光信号转换回电信号。

这样一来，电源端和负载端之间就实现了电气隔离。

DC电源隔离主要有以下几个优点。

首先，它可以阻断电气噪
声和干扰的传播，提高系统的抗干扰能力。

其次，由于电气隔离的存在，当一个子系统发生故障时，不会对其他子系统造成连锁反应，提高了系统的可靠性。

另外，DC电源隔离还可以
减小地线电流，提高安全性。

需要注意的是，在进行DC电源隔离时，要选择合适的隔离元件，并注意其额定电压和功率，以确保系统的稳定运行。

此外，
电源隔离后，还需要采取相应的措施，如使用光耦合器时要注意光敏器件的保护和维护，以延长其使用寿命。

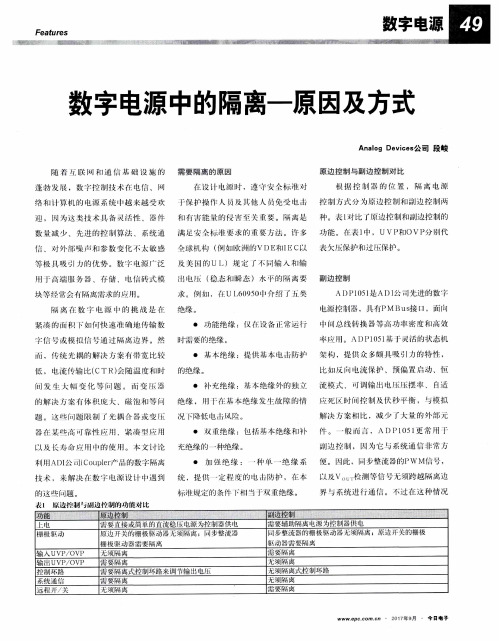

数字电源中的隔离—原因及方式随着互联网和通信基础设施的蓬勃发展，数字控制技术在电信、网络和计算机的电源系统中越来越受欢迎，因为这类技术具备灵活性、器件数量减少、先进的控制算法、系统通信、对外部噪声和参数变化不太敏感等极具吸引力的优势。

数字电源广泛用于高端服务器、存储、电信砖式模块等经常会有隔离需求的应用。

隔离在数字电源中的挑战是在紧凑的面积下如何快速准确地传输数字信号或模拟信号通过隔离边界。

1 然而，传统光耦的解决方案有带宽比较低，电流传输比(CTR)会随温度和时间发生大幅变化等问题。

而变压器的解决方案有体积庞大、磁饱和等问题。

这些问题限制了光耦合器或变压器在某些高可靠性应用、紧凑型应用以及长寿命应用中的使用。

本文讨论利用ADI公司iCoupler®产品的数字隔离技术，来解决在数字电源设计中遇到的这些问题。

需要隔离的原因在设计电源时，遵守安全标准对于保护操作人员及其他人员免受电击和有害能量的侵害至关重要。

隔离是满足安全标准要求的重要方法。

许多全球机构（比如欧洲的VDE和IEC以及美国的UL）规定了不同输入和输出电压（稳态和瞬态）水平的隔离要求。

例如，在UL60950中介绍了五类绝缘：功能绝缘：仅在设备正常运行时需要的绝缘。

基本绝缘：提供基本电击防护的绝缘。

补充绝缘：基本绝缘外的独立绝缘，用于在基本绝缘发生故障的情况下降低电击风险。

双重绝缘：包括基本绝缘和补充绝缘的一种绝缘。

加强绝缘：一种单一绝缘系统，提供一定程度的电击防护，在本标准规定的条件下相当于双重绝缘。

原边控制与副边控制对比根据控制器的位置，隔离电源控制方式分为原边控制和副边控制两种。

表1对比了原边控制和副边控制的功能。

在下表中，UVP和OVP分别代表欠压保护和过压保护。

表1. 原边控制与副边控制的功能对比副边控制ADP1051是ADI公司先进的数字电源控制器，具有PMBus™接口，面向中间总线转换器等高功率密度和高效率应用。

2ADP1051基于灵活的状态机架构，提供众多颇具吸引力的特性，比如反向电流保护、预偏置启动、恒流模式、可调输出电压压摆率、自适应死区时间控制以及伏秒平衡，与模拟解决方案相比，减少了大量的外部元件。

电子电气电路的隔离技术隔离技术在电子电气领域中起着非常重要的作用，它能够有效地隔离不同电路之间的信号和电压，确保设备运行的安全性和稳定性。

隔离技术不仅是电子电路设计中的重要组成部分，也是电力系统和工业控制领域中不可或缺的关键技术之一。

在本文中，将着重介绍电子电气电路的隔离技术的原理、分类、应用和发展趋势。

一、隔离技术的原理隔离技术是指在不同电路之间使用一定的隔离手段，使它们之间不会发生相互影响和干扰。

在电子电路中，隔离技术主要包括信号隔离和电压隔离两种形式。

信号隔离是指通过隔离元件隔离输入输出信号，确保信号传输的稳定和可靠；电压隔离是指通过隔离元件隔离不同电路之间的电压，以保护设备和人员的安全。

隔离技术的实现原理主要包括电磁隔离、光电隔离和电容隔离等多种方式。

电磁隔离是通过电磁感应原理，利用变压器或传感器等元件将信号或电压隔离开来；光电隔离是利用光电器件（如光耦）将输入输出信号以光的形式传输，实现隔离；电容隔离是通过电容器将两个电路之间的信号隔离开来，常用于高频和数字信号的隔离。

根据隔离手段和功能特点的不同，隔离技术可以分为多种不同的分类。

主要包括信号隔离和电压隔离两大类。

1. 信号隔离2. 电压隔离隔离技术在电子电气领域中有着广泛的应用，特别是在电力系统、工业控制和通信领域中应用最为广泛。

以下将介绍隔离技术在这些领域中的主要应用。

1. 电力系统电力系统中的隔离技术主要用于保护设备和人员的安全，防止电压冲击和电气火灾。

在电力系统中，隔离技术常用于变压器、继电器、断路器和避雷器等设备中，用于隔离不同电压等级和频率的电路，并确保电力系统的稳定和可靠运行。

2. 工业控制3. 通信领域在通信领域中，隔离技术主要用于隔离通信信号和电源信号，以确保通信设备的稳定和可靠运行。

隔离技术常用于光纤通信、卫星通信、移动通信等设备中，用于隔离不同通信信号和电源信号，并确保通信的稳定和可靠。

四、隔离技术的发展趋势随着电子技术的不断发展和应用需求的不断提升，隔离技术也在不断发展和完善。

电源隔离方案随着科技的不断发展，电子设备在我们的日常生活中扮演着重要的角色。

然而，电子设备的安全性和可靠性也引起了人们的关注。

电源隔离方案是一种常用的解决方案，用于保证电子设备的安全和性能。

本文将介绍电源隔离方案的定义、原理和应用。

一、电源隔离方案的定义电源隔离方案是一种将输入端和输出端隔离开来的电气设计。

该方案通过隔离变压器或光耦等设备，使得电源输入与负载输出之间没有直接的电气连接。

这种隔离设计有助于提高电子设备的可靠性和安全性。

二、电源隔离方案的原理电源隔离的原理主要基于隔离变压器的工作原理。

隔离变压器由输入绕组和输出绕组组成，输入绕组和输出绕组之间通过磁场进行电气隔离。

输入绕组与输出绕组通过磁感应的方式传递能量，从而达到电源输入与负载输出之间的电气隔离。

在电源隔离方案中，还可以使用光耦等光电隔离器件。

光电隔离器件通过发光二极管和光敏三极管组成，利用光的传导特性实现输入与输出之间的电气隔离。

光耦器件具有响应速度快、工作温度范围广、耐电磁干扰等特点，被广泛应用于电源隔离方案中。

三、电源隔离方案的应用1. 工业控制系统工业控制系统中经常面临着高电压、大电流的环境，要求设备具有良好的耐压和耐干扰性能。

电源隔离方案可以有效地将高电压的输入信号与低电压的输出信号隔离，保护设备的稳定性和可靠性。

2. 医疗器械医疗器械对电源的要求非常高，安全性是至关重要的。

电源隔离方案可以在保证设备正常运行的同时，避免电气故障带来的伤害风险。

同时，电源隔离还可以有效地减少电磁干扰，保证医疗器械的精度和稳定性。

3. 通信设备随着通信技术的发展，通信设备对电源的要求越来越高。

电源隔离方案可以降低通信设备受到的外界电气干扰，提高信号的传输质量和设备的可靠性。

同时，电源隔离还可以提供电气隔离，增加设备的安全性。

四、总结电源隔离方案是一种常见的电气设计，可以提高电子设备的安全性和可靠性。

通过隔离变压器或光电隔离器件，电源隔离方案实现了输入与输出之间的电气隔离。

数字隔离器原理及应用数字隔离器是一种常用的电子元件，主要用于将数字电路中的高电平信号和低电平信号隔离开来，以避免高电平信号对低电平信号的干扰。

数字隔离器的主要原理是利用光电隔离技术或磁电隔离技术，将输入和输出电路进行隔离，从而实现信号的隔离和传输。

数字隔离器主要应用于工业自动化控制系统、计算机网络系统、通信设备等领域。

在工业自动化控制系统中，数字隔离器主要用于隔离高电压和低电压信号，以保证控制信号的稳定性和可靠性。

在计算机网络系统中，数字隔离器主要用于隔离计算机和外部设备之间的信号，以保护计算机的安全和稳定性。

在通信设备中，数字隔离器主要用于隔离输入和输出信号，以保证通信的可靠性和安全性。

数字隔离器的主要特点是具有高隔离电压、高速度、低功耗、小体积、可靠性高等优点。

数字隔离器的隔离电压一般在1000V以上，能够有效地隔离高压信号和低压信号，从而保证信号的稳定性和可靠性。

数字隔离器的速度一般在10Mbps以上，能够满足高速传输的需求。

数字隔离器的功耗一般很低，能够节省能源和减少热量的产生。

数字隔离器的体积一般很小，能够方便地安装在各种场合。

数字隔离器的可靠性很高，能够长时间稳定工作。

数字隔离器的应用越来越广泛，随着工业自动化、智能化、信息化进程的加快，数字隔离器在各个领域都有着重要的应用。

数字隔离器的应用不仅可以提高系统的可靠性和稳定性，还可以降低系统的成本和维护成本。

随着数字隔离器技术的不断发展和创新，数字隔离器在未来的应用前景将会更加广阔。

数字隔离器是一种非常重要的电子元件，能够有效地隔离高电压和低电压信号，保证系统的可靠性和稳定性。

数字隔离器的应用越来越广泛，随着技术的不断发展和创新，数字隔离器的应用前景将会更加广阔。
