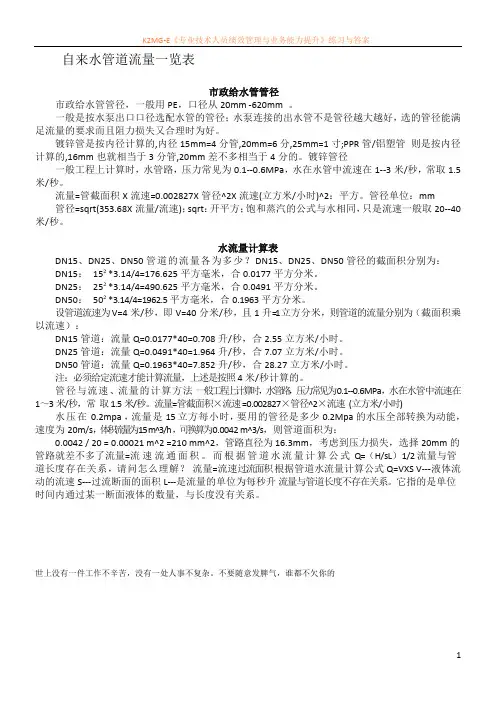

自来水管道流量一览表
市政给水管管径
市政给水管管径,一般用PE,口径从20mm -620mm 。
一般就是按水泵出口口径选配水管的管径;水泵连接的出水管不就是管径越大越好,选的管径能满足流量的要求而且阻力损失又合理时为好。
镀锌管就是按内径计算的,内径15mm=4分管,20mm=6分,25mm=1寸;PPR管/铝塑管则就是按内径计算的,16mm 也就相当于3分管,20mm差不多相当于4分的。
镀锌管径
一般工程上计算时,水管路,压力常见为0、1--0、6MPa,水在水管中流速在1--3米/秒,常取1、5米/秒。
流量=管截面积X流速=0、002827X管径^2X流速(立方米/小时)^2:平方。
管径单位:mm
管径=sqrt(353、68X流量/流速);sqrt:开平方;饱与蒸汽的公式与水相同,只就是流速一般取20--40米/秒。
水流量计算表
DN15、DN25、DN50管道的流量各为多少？DN15、DN25、DN50管径的截面积分别为:
DN15: 15²*3、14/4=176、625平方毫米,合0、0177平方分米。
DN25: 25²*3、14/4=490、625平方毫米,合0、0491平方分米。
DN50: 50²*3、14/4=1962、5平方毫米,合0、1963平方分米。
设管道流速为V=4米/秒,即V=40分米/秒,且1升=1立方分米,则管道的流量分别为(截面积乘以流速):
DN15管道:流量Q=0、0177*40=0、708升/秒,合2、55立方米/小时。
DN25管道:流量Q=0、0491*40=1、964升/秒,合7、07立方米/小时。
DN50管道:流量Q=0、1963*40=7、852升/秒,合28、27立方米/小时。
注:必须给定流速才能计算流量,上述就是按照4米/秒计算的。
管径与流速、流量的计算方法一般工程上计算时,水管路,压力常见为0、1--0、6MPa,水在水管中流速在1～3米/秒,常取1、5米/秒。
流量=管截面积×流速=0、002827×管径^2×流速 (立方米/小时)
水压在0、2mpa ,流量就是15立方每小时,要用的管径就是多少0、2Mpa的水压全部转换为动能,速度为20m/s,体积流量为15 m^3/h ,可换算为0、0042 m^3/s,则管道面积为:
0、0042 / 20 = 0、00021 m^2 =210 mm^2,管路直径为16、3mm,考虑到压力损失,选择20mm的管路就差不多了流量=流速流通面积。
而根据管道水流量计算公式Q=(H/sL)1/2 流量与管道长度存在关系,请问怎么理解？流量=流速过流面积根据管道水流量计算公式Q=VXS V---液体流动的流速S---过流
断面的面积L---就是流量的单位为每秒升流量与管道长度不存在关系。
它指的就是单位时间内通过某一断面液体的数量,与长度没有关系。
