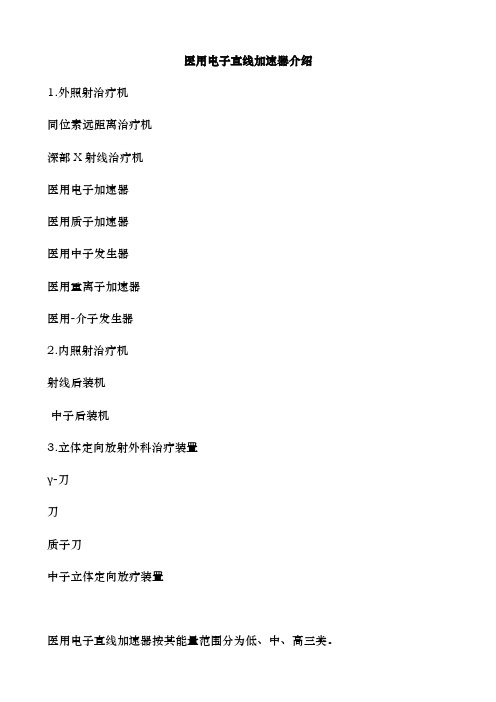

医用电子直线加速器介绍1.外照射治疗机同位素远距离治疗机深部X射线治疗机医用电子加速器医用质子加速器医用中子发生器医用重离子加速器医用-介子发生器2.内照射治疗机射线后装机中子后装机3.立体定向放射外科治疗装置γ-刀刀质子刀中子立体定向放疗装置医用电子直线加速器按其能量范围分为低、中、高三类。
四、医用电子直线加速器的原理1.基本原理2.系统框图3.主要组成部分●加速系统●辐射系统●剂量检测系统●机架、治疗床及辐射头运动系统●控制系统●温控及充气系统4.加速系统加速系统是医用电子直线加速器的核心。
由加速管、微波传输系统、微波功率源、脉冲调制器等组成。
4.1加速管加速管由电子枪、加速结构、引出系统、离子泵组成。
电子枪产生供加速的电子，其阴极被加热后产生热发射电子，在阴极和阳极间的高压电场作用下，以一定的初始能量从阳极中心孔道穿出注入加速结构。
加速结构有行波和驻波两种加速结构，是对电子进行加速的核心器件。
微波功率经耦合波导馈入后，在其中产生行波或驻波电磁场。
驻波结构可以在同样长度上比行波获得更高的能量增益。
引出系统的作用是将电子束引出，分为直束式和偏转式两种，低能机的加速管较短，大多采用直束式，中、高能机的加速管较长，必须采用带偏转磁铁的偏转式引出系统。
离子泵用以吸收气体，使加速管里维持真空状态。
4.2微波传输系统微波传输系统主要包括：弯波导及直波导软波导定向耦合器吸收水负载三端环流器4.3微波功率源低、中能机常用磁控管作微波功率源。
磁控管是微波自激震荡器，体积小，工作电压低，但其工作频率易漂移，因此需采用自动稳频系统，提高频率稳定度。
高能机需较高的微波功率，常用多腔速调管作为微波功率源。
速调管是微波功率放大器，体积大，工作电压高，需要有前置激励来驱动，频率比较稳定，但也需自动调频系统使其与负载变化保持一致。
4.4脉冲调制器在使用微波电场加速电子的加速器中，为了得到尽可能高的加速电场，瞬时微波功率很大，达到量级，因此微波源都是脉冲工作的。
