超高强度钢现在已发展成为应用范围很广的一类重要钢种，如已经大量应用于火箭发动机外壳、飞机起落架、防弹钢板等性能有特殊要求的领域。
随着洁净化、微合金和控轧控冷等先进冶金技术在钢铁企业的逐步推广和应用，钢材的品质得到了大幅度提高，发达国家正在研制相当于目前常用钢材抗拉强度数倍的超高强度钢。这种钢具有超细化、超洁净、超均质的组织和成分的特征，以及超高强度和超高韧性的特点。超高强度钢与普通结构钢的强度的界限目前尚无统一规定，习惯上是将室温抗拉强度超过1,400MPa、屈服强度大于1,200MPa 的钢称为超高强度钢。超高强度钢除了要求其高的抗拉强度外，还要求具有一定塑性和韧性、尽可能小的缺口敏感性、高的疲劳强度、一定的抗蚀性、良好的工艺性能、符合资源情况及价格低廉等。超高强度钢现在已发展成为应用范围很广的一类重要钢种，如已经大量应用于火箭发动机外壳、飞机起落架、防弹钢板等性能有特殊要求的领域，而且其使用范围正在不断地扩大到建筑、机械制造、车辆和其它军事装备上。因此，超高强度钢不仅是钢铁材料研究的重要方向，而且具有广阔的应用和发展前景。
超高强度钢的发展
超高强度合金钢是为满足某些特殊要求发展起来的，按其物理冶金学特点，超高强度钢大体可以分为低合金超高强度钢、二次硬化超高强度钢和马氏体时效钢。典型的低合金超高强度钢是AISI 4340 和D6AC；典型的二次硬化型中，合金超高强度钢是HY180 和AF1410，由于马氏体时效钢属高合金钢，在这里将不拟述及。
1.低合金超高强度钢

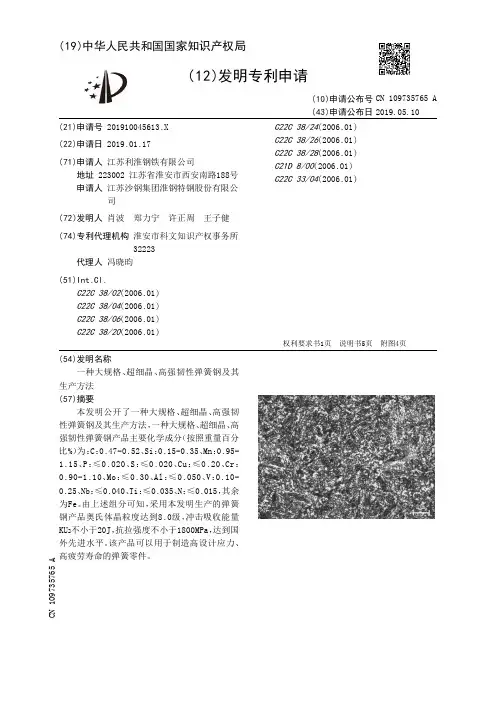

低合金超高强度钢大多是AISI 4130、4140、4330 或4340的改进型钢种。AISI 4340 是最早出现的低合金超高强度钢，它于1950年开始研究，并于1955年开始用于飞机起落架。通过淬火和低温回火处理，AISI 4130、4140、4330 或4340钢的抗拉强度均可超过1,500MPa，而且缺口冲击韧性较高。
高强韧铸造铝合金材料
摘要：随着我国重工业的不断发展，铸造铝合金因其优异的性能被广泛应用，同时对铸造铝合金的强度和韧度也提出了更高的要求，铸造铝合金迎来了新的发展时代。本文主要研究高强韧铸造铝合金材料，简要阐述高强度铝合金的研究现状，分析几种铝合金的特点和使用情况，并针对铸造铝合金中存在的问题提出了解决办法和改善其韧度的途径，有助于推动实现铸造铝合金行业的稳定发展。
关键词：重工业；铸造铝合金；强度；韧度；稳定发展
前言：铸造铝合金价格低廉、组织各向同性、易于生产复杂的零部件，同时由于铸造铝合金的轻质结构特性，硬度高，散热性强，被广泛使用于汽车、船舶、航天等领域，可以简化形成工艺、节约加工成本，对促进我国重工业领域发展有着重要的意义。
一、高强韧铸造铝合金的研究现状
（一）Al-Si系合金
Al-Si铝合金具有质量轻、铸造性能好、收缩率小、热敏感度低、加工性能优良、价格低等特点，应用比较广泛的Al-Si合金为A357，该种合金是50年代末美国科学家试验出来的。现在工程结构中铝合金铸件越来越多，且性能要求越来越高，包括耐腐蚀性、耐高温和高强度等特性。研发新型高强度铸造铝合金成为近年来的研究热点，此时Al-Si-Cu-Mg铸造铝合金进入人们的眼帘，该合金具有优异的铸造性，经过热处理固化后可以获得良好的力学性能。
（二）Al-Cu系合金
Al-Cu系铸造铝合金具备高强度、良好的延展和塑形性能、另外还具有优异的高温、易切削性能。法国20世纪试验成功的A-U5GT合金是在Al-Cu系铸造铝合金基础上添加了Mg和Ti元素，不仅具备Al-Cu系铸造铝合金的优异性能，还有优良的综合力学性能。同样我国也试验出了高强高韧度铸造铝合金，取得了瞩目的成就。我国于20世纪70年代末试验出ZL205A合金，该种合金在常态下就有具备良好的抗压和延展性能，是目前世界上强度最高的铸造铝合金，同时具有非常优越的塑形能力、韧性、抗应力腐蚀性和易于焊接等特点，因此该种合金被广泛应用于航空航天领域，用于制造各种零部件，使用效果良好。但是Al-Cu系铸造铝合金结晶范围宽、铸造性能差、容易产生缩孔和裂纹等现象，因此不适用于精密零件的铸造。经过近年来的研究，对合金进行提纯，Al-Cu系铸造铝合金未来会发展成高性能铸造铝合金。
6351铝合金成分
6351铝合金成分
6351铝合金是一种重要的高强度铝合金材料，由铝、铜、硅、镁等多种元素组成。具有轻质、高强、耐腐蚀、易成型和焊接性良好等优点，在工业、航空航天、汽车、电子等领域得到广泛应用。
一、铝成分
6351铝合金主要成分是铝，其铝含量达到了94%以上。铝是一种质轻、具有良好电导性和导热性、不易被腐蚀的金属材料，广泛用于航空、火箭、汽车、建筑等领域。
二、铜成分
6351铝合金中的铜含量一般在0.4%-0.8%之间。铜是一种强韧、耐腐蚀的金属元素，能够提高铝合金的强度和硬度，还可以提高材料的抗疲劳性和耐磨性。
三、硅成分
6351铝合金中硅的含量达到了0.7%-1.3%之间。硅是铝合金中常见的成分之一，它可以提高铝的强度和硬度，同时还能够提高材料的热处理稳定性和机械性能。
四、镁成分
6351铝合金中的镁含量在0.6%-1.0%之间，是一种重要的合金元素。镁可以提高铝合金的强度、塑性和机械性能，同时还能够改善铝合金的耐腐蚀性。
五、其他成分
除铝、铜、硅和镁之外，6351铝合金还包含少量的锰、铬、锶和钛等元素。这些元素能够进一步提高材料的强度和硬度，并且还能够改善材料的耐腐蚀性、热膨胀系数和热传导性能。
总之，6351铝合金是一种高强度、耐腐蚀、易成型和焊接性良好的铝合金材料，广泛应用于工业、航空航天、汽车、电子等领域。其成分中包含铝、铜、硅、镁等多种元素，这些成分相互作用，使得6351铝合金具有优异的综合性能。
前言TC21为高强高韧钛合金,名义成分为Ti-6Al-2Zr-2Sn-2Mo-1.5Cr-2Nb,是目前我国高强高韧钛合金综合力学性能匹配较好的钛合金之一,可用于航空飞机的机翼接头结构件、机身与起落架连接框、吊挂发动机接头等部位,以及对强度及耐久性要求高的重要或关键承力部件的制作。
利用光学金相及X射线衍射,研究了TC21-0.28%H(质量分数,下同)钛合金的组织结构,通过热模拟压缩实验,研究了TC21-0.28%H钛合金在800~920℃温度范围和0.01~1s-1应变速率范围的高温变形行为,建立了钛合金高温变形本构方程。结果显示,与TC21钛合金相比, TC21-0.28%H钛合金β相比例显著增加,并且有新相马氏体α″与氢化物δ生成,TC21-0.28%H 钛合金在α+β相区与β相区的变形激活能分别为233kJ/mol与153kJ/mol,软化机制为动态回复,与TC21钛合金相比,TC21-0.28%H钛合金变形激活能降低,热加工性能得到改善钛合金氢处理是利用氢的可逆合金化作用,通过合理控制合金中的氢含量及其存在状态,在不改变材料整体状态的前提下,形成有利于改善加工性能的组织结构,改善钛合金加工性能的一项新技术,近些年,受到国内外学者的广泛关注,在置氢组织转变、置氢塑性加工、切削加工、连接加工以及
采用激光快速成形技术制备出TC21钛合金块状坯料,研究了去应力退火及固溶时效热处理对成形件组织和硬度的影响。结果表明:去应力退火后,成形件组织和显微硬度基本无变化;固溶+时效热处理后,原沉积态明暗两区统一,硬度基本无差别,表明组织已均匀化。随着固溶温度的升高,网篮组织中的α片变宽,球状α相的数量增多,晶界α相发生粗化。当固溶温度为932℃时,成形件沉积态中粗大的柱状晶发生再结晶,转变为较细小的等轴晶。
综述了高强高韧损伤容限型钛合金TC21的热加工行为研究进展。重点介绍了热加工及热处理工艺参数对TC21钛合金的相组成、显微组织与力学性能、损伤容限性能等方面的影响。指出TC21钛合金在国内某些领域已经得到了应用,但有待进一步研究与开发。
