复合掺合料对混凝土强度的影响
- 格式:docx
- 大小:27.85 KB
- 文档页数:3
混凝土生产中掺合料的应用分析摘要混凝土技术随着科学技术的发展有利极大的提升,掺合料也受到了相关人员的深入研究。
过去人们对混凝土掺合料的了解并不深入,但如今,在混凝土掺合料中使用工业废渣和废弃矿渣后,混凝土的质量和技术都有了很大的提高。
随着对现代建筑需求的增加,掺合料在制备高性能混凝土中发挥作用的重要性在不断提升,还提高了混凝土的耐久性和力学性能。
关键词混凝土;掺合料;应用;分析引言在现阶段的建筑施工中,混凝土是应用最多的材料。
随着建筑业的不断发展,对混凝土性能要求也越来越高,混凝土在原来的水泥、水以及骨料的混合物中,添加了各种的掺合料。
掺合料的应用,也极大的提升了混凝土的性能。
本文分析了混凝土掺合料的应用和分类,以期为相关人员提供参考。
一、混凝土掺合料的分类1、粉煤灰粉煤灰是混凝土生产中必须添加的重要原料。
适量的粉煤灰可以提高混凝土的流动性,由于生产厂家不一样,所生产的煤灰质量也有很大差异。
含水量以及粉尘细度直接影响其质量。
一般来说,粉煤灰越多,需要的水就越多。
细度法可用于指出粉煤灰的应用质量,微量粉尘和高活性灰分是制造混凝土的最佳材料。
使用这种粉末,可以减少水和水泥的消耗,如果加上对水的高粉尘需求,那么过多的水会降低混凝土的强度。
粉煤灰耗水量过大也增加了添加剂的使用,不利于工程建设,混凝土施工的经济效益难以实现。
在混凝土输送过程中应设置搅拌工作站,对每台车辆进行抽样检查,控制粉煤灰细度,控制粉煤灰质量。
粉煤灰细度取决于混凝土的整体性能,采用低质量的粉煤灰可引起各种混凝土质量问题。
2、硅粉硅粉是硅铁合金和工业硅在精炼过程中产生的副产物,对自然环境危害极大,在精炼过程中需要特殊设备进行回收利用,而且密度小,呈球形,具有无可比拟的独特优势对于灌装。
但由于比表面积过大,对和易性影响较大,因此在混凝土中加入硅灰替代水泥时需要额外加水,同时要额外添加高增塑剂以保持流动性。
这样可以防止泌水现象,增加粘结力,通过二次水化反应进一步增强混凝土强度。
矿物掺合料对混凝土性能的影响探究摘要:随着建筑行业的发展,对建筑技术和建材的需求越来越大,混凝土是一种重要的建筑材料,它可以在一定范围内酌情加入多种矿物质辅助物质,从而改善其应用效果。
在高强度、高性能的基础上,应用范围广,可有效地保障施工的质量。
因此,本文着重对矿用外加剂对水泥的作用进行了分析和探讨。
关键词:矿物;掺合料;混凝土性能引言由于目前各种类型的施工项目对施工的需求和规范不尽相同,混凝土是一种重要的工程建材,必须加入矿物质掺和料来改善其应用效果。
在工程实践中,加入不同类型的矿物掺和料对混凝土的力学特性也会有一定的影响。
一、矿物掺合料定义及分类1.矿物掺合料不同于生产水泥时与熟料一起磨细混合材,它是指在混凝土或砂浆搅拌前或搅拌中加入的,具有一定细度和活性的用于改善新拌混凝土的性能(特别耐久性)的某些矿物类产品。
2.掺合料按其性质可分为两类,活性掺合料和非活性掺合料。
目前使用矿物掺合料绝大多数是具有一定活性的掺合料、如粉煤灰、磨细矿渣粉、硅灰、天然沸石粉等。
复合矿物掺合料指这些掺合料的复合物。
二、矿物掺合料的作用机理1.掺合料不仅可以取代部分水泥、减少混凝土的水泥用量、降低成本,而且可以改善混凝土拌合物和硬化混凝土的各项性能。
2.矿物掺合料特别是磨细矿物掺合料用作混凝土的掺合料能改善或提高混凝土的综合性能,其作用机理在于磨细矿物掺合料在混凝土中具有填充效应、火山灰效应和形态效应等。
三、不同矿物掺合料对混凝土性能影响1.增加水泥用量对渗透性能有一定的作用。
试验结果表明,随着水泥用量的减少,渗透性能也随之降低。
这是由于集料、硬化水泥浆料及部分空隙构成的硬化水泥,水泥水化程度和致密性是影响水泥浆液的空隙程度的重要因素。
在一定程度上,水泥固化后的水泥浆液中的空隙越大,渗透率越高。
在混凝土中,由于受水的影响,集料在水泥中会产生一层水膜,从而造成水泥砂浆与集料间的隔阂,这些相互连通的孔洞和内部缝隙会增加水泥的渗透率。

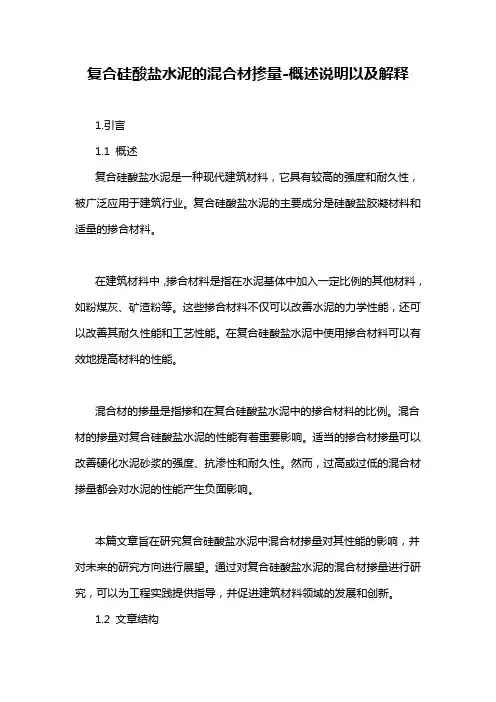

复合硅酸盐水泥的混合材掺量-概述说明以及解释1.引言1.1 概述复合硅酸盐水泥是一种现代建筑材料,它具有较高的强度和耐久性,被广泛应用于建筑行业。
复合硅酸盐水泥的主要成分是硅酸盐胶凝材料和适量的掺合材料。
在建筑材料中,掺合材料是指在水泥基体中加入一定比例的其他材料,如粉煤灰、矿渣粉等。
这些掺合材料不仅可以改善水泥的力学性能,还可以改善其耐久性能和工艺性能。
在复合硅酸盐水泥中使用掺合材料可以有效地提高材料的性能。
混合材的掺量是指掺和在复合硅酸盐水泥中的掺合材料的比例。
混合材的掺量对复合硅酸盐水泥的性能有着重要影响。
适当的掺合材掺量可以改善硬化水泥砂浆的强度、抗渗性和耐久性。
然而,过高或过低的混合材掺量都会对水泥的性能产生负面影响。
本篇文章旨在研究复合硅酸盐水泥中混合材掺量对其性能的影响,并对未来的研究方向进行展望。
通过对复合硅酸盐水泥的混合材掺量进行研究,可以为工程实践提供指导,并促进建筑材料领域的发展和创新。
1.2 文章结构本篇长文分为引言、正文和结论三个部分,具体结构如下:1. 引言部分概述了本文的研究背景和意义,介绍了复合硅酸盐水泥及混合材的基本概念,并明确了本文的目的。
2. 正文部分主要包括三个方面的内容。
首先,2.1部分定义了复合硅酸盐水泥,并介绍了其特点和优势。
接下来,2.2部分详细介绍了常见的混合材种类及其在复合硅酸盐水泥中的作用机理。
最后,2.3部分探讨了复合硅酸盐水泥中混合材掺量的变化对其性能的影响,包括强度、耐久性、收缩性等方面。
3. 结论部分总结了本文对于混合材掺量对复合硅酸盐水泥性能的影响进行的研究,并得出了一些结论。
在3.1部分对影响总结进行了详细阐述,指出了混合材掺量的优化对于提升复合硅酸盐水泥性能的重要性。
同时,在3.2部分对未来研究的展望进行了展望性的讨论,指出了继续深入研究的方向和可能的发展趋势。
最后,在3.3部分通过结束语点明了本文的结论和对于复合硅酸盐水泥混合材掺量的重要性的强调。
花岗岩石粉及其复合掺合料应用技术规程
花岗岩石粉是一种常见的建筑材料,以其独特的物理和化学特性,被广泛应用于建筑行业。
花岗岩石粉的主要成分是硅酸盐,具有优良
的耐火性、耐酸碱性和耐磨性。
与传统的砂石相比,花岗岩石粉具有
更细的颗粒大小和更均匀的颗粒分布,可以提高混凝土的强度和耐久性。
在建筑材料中,花岗岩石粉可以作为混凝土的掺合料使用。
混凝
土掺合料是指在混凝土中添加一定量的非水泥材料,以改善混凝土的
性能。
花岗岩石粉可以代替部分水泥使用,降低混凝土的成本,并在
一定程度上提高混凝土的抗压强度和耐久性。
使用花岗岩石粉作为掺合料的混凝土制品广泛应用于建筑工程中。
例如,在高速公路建设中,使用花岗岩石粉掺合料的混凝土可以提高
路面的抗压强度和耐磨性,延长路面的使用寿命。
在大型水利工程中,使用花岗岩石粉掺合料的混凝土可以提高混凝土的抗渗性能,确保水
利工程的安全性和稳定性。
花岗岩石粉的应用技术规程对于保证混凝土品质的稳定性和可靠
性具有重要意义。
在使用花岗岩石粉制备混凝土时,应注意控制掺量,避免过多或过少的使用。
同时,要注意混凝土的配合比例,确保混凝
土的均匀性和工作性能。
此外,还应根据具体工程要求进行试验和检测,确保混凝土的质量达到预期标准。
总之,花岗岩石粉及其复合掺合料在建筑材料中的应用具有重要
意义。
通过合理的掺量和配合比例,可以提高混凝土的强度和耐久性。
花岗岩石粉的应用技术规程对于指导混凝土制备工作具有重要的指导
意义,有助于提高建筑工程的质量和安全性。

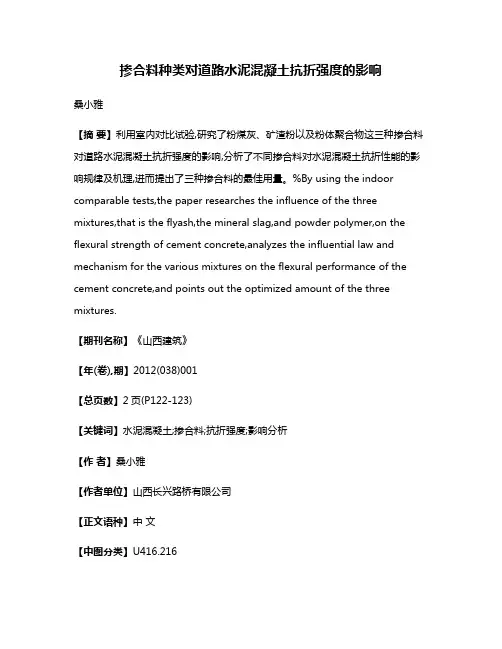

掺合料种类对道路水泥混凝土抗折强度的影响桑小雅【摘要】利用室内对比试验,研究了粉煤灰、矿渣粉以及粉体聚合物这三种掺合料对道路水泥混凝土抗折强度的影响,分析了不同掺合料对水泥混凝土抗折性能的影响规律及机理,进而提出了三种掺合料的最佳用量。
%By using the indoor comparable tests,the paper researches the influence of the three mixtures,that is the flyash,the mineral slag,and powder polymer,on the flexural strength of cement concrete,analyzes the influential law and mechanism for the various mixtures on the flexural performance of the cement concrete,and points out the optimized amount of the three mixtures.【期刊名称】《山西建筑》【年(卷),期】2012(038)001【总页数】2页(P122-123)【关键词】水泥混凝土;掺合料;抗折强度;影响分析【作者】桑小雅【作者单位】山西长兴路桥有限公司【正文语种】中文【中图分类】U416.2160 引言掺合料是道路混凝土的第六组分,使用掺合料能够使普通混凝土的强度和综合性能得到很大提高。
利用不同品种、不同数量及质量的掺合料等量或超量取代混凝土中的部分水泥,是提高混凝土强度和耐久性的主要技术途径之一。
本文通过室内试验,研究不同掺合料对水泥混凝土强度的影响。
1 掺合料的种类公路工程中常用的掺合料有粉煤灰和矿渣粉为代表的矿物质类,以及各种纤维和聚合物等化学试剂。
1)粉煤灰。
粉煤灰是热电厂燃烧煤发电过程中排放出的烟道灰,它主要包含实心和(或)中空玻璃微珠,大部分粒径都是以微米记,还有少量的莫来石、石英等结晶物质,其主要化学成分是SiO2和Al2 O3,其微集料效应、火山灰效应及滚珠效应是改善混凝土综合性能的主要原因。
混凝土材料的成分原理混凝土是一种由水泥、水、骨料和掺合料组成的复合材料,广泛应用于建筑工程中。
混凝土的组成成分及其原理是建筑工程中的基础知识,下面就混凝土材料的成分原理进行详细的介绍。
1. 水泥水泥是混凝土中最重要的成分,它能够将混合物粘合在一起,形成坚固的结构。
水泥是一种粉状物质,主要由熟料和掺合料组成。
熟料是由石灰石、黏土、铁矿石等原材料经煅烧后得到的。
熟料中含有硅酸钙、铝酸钙等化合物,它们在水的作用下会发生水化反应,生成水化硅酸钙、水化铝酸钙等胶凝物质,从而形成水泥石。
掺合料是为了改善水泥的性能而加入的物质,主要包括矿渣粉、煤灰、石灰石粉等。
掺合料能够减少水泥用量、改善混凝土的工作性能、提高混凝土的强度和耐久性。
2. 水水是混凝土中的基本成分,其主要作用是在混合物中形成胶凝物质,将混合物中的骨料、水泥等粘在一起。
混凝土中使用的水应该是清洁、无杂质、无色、无味的饮用水,以保证混凝土的强度和耐久性。
3. 骨料骨料是混凝土中的填料,主要用于增加混凝土的强度和硬度。
骨料的种类包括天然骨料和人造骨料两种。
天然骨料主要包括河砂、山石等。
河砂是一种宜于混凝土制备的优质骨料,其颗粒分布均匀,粗细适中,且含尘量较低。
山石则通常需要经过破碎、筛分等加工工艺才能作为混凝土的骨料使用。
人造骨料包括人造砂、轻质骨料等。
人造砂是由石子、矿渣等原材料经过人工破碎、筛分等加工工艺得到的,其物理和力学性能与天然砂相似;轻质骨料则是通过加入空气泡沫等方法降低骨料的密度,使混凝土的重量减轻。
4. 掺合料掺合料是指混凝土中除水泥、水、骨料以外的其他物质,其添加可以改善混凝土的性能,提高混凝土的强度、耐久性、抗裂性等。
常见的掺合料包括矿渣粉、煤灰、粉煤灰、石灰石粉等。
矿渣粉是一种由钢铁冶炼过程中的矿渣经过粉碎、筛分等加工工艺得到的粉状物质,其主要成分为硅酸盐和氧化钙等。
矿渣粉的加入可以降低水泥用量、改善混凝土的工作性能、提高混凝土的强度和耐久性。
;书 撞术第j3卷2C02年第 期 混凝土锂盐渣复合掺合料活性试验研究 夏春,刘浩吾 (四川大学水 水电S-程学院,四川成都610065)
【摘要】 混凝土锂盐渣复合掺合料是以锂盐渣、精煤灰双掺作为活性掺合料的.通过对锂盐渣粉煤 灰复合掺舍料进行系统的试验研究,试验结果表明,由于锂盐渣掺量的不同对复合掺合料的1足山灰活性 影响较大,因此对混疑土7,28,60d各龄期的强度影响程度也较大.于是提出复夸掺合料中锂盐渣存在 较仕掺量.本项研究对大掺量复合掺合料混凝土厦大掺量粉煤灰混凝土的研究与应用都具有一定的实 用价值 【关键词】 锂盐渣;籽煤灰;1足山灰活性;水工混凝土 中图分类号:TV423 文献标识碣:A 文章编号:1000-0860(2002)04-0040-03
1 引 言 粉煤灰作为混凝土活性掺合材料已广泛使用.但 如何提高粉煤灰活性,加大掺合料用量,更有效地节约 水泥,这在国际上是人们一直关注的课题,对水工大体 积混凝土降低水化热,防止工程结构开裂尤其重要. 对大掺量粉煤灰混凝土(HighFly—ash ContentConcrete. 萄称HFCC)与高性能混凝土(HPC)的研究构成了当 今世界混凝土两大发展主题 ’.大掺量粉煤灰混凝土 HFCC)不仅能够节约大量水泥,并能极大地减小由于 水泥水化热产生结构开裂的危险性本项试验研究表 胡:粉煤灰锂盐渣双掺要此粉煤灰单掺火山灰活性好. 这对粉煤灰复台掺合料及大掺量粉煤灰混凝土 :HFCC)的研究与应用都具有现实意义.
2锂盐渣粉煤灰复合掺合料活性试验 本试验所用锂盐渣是生产碳酸锂的废渣 ,主要 化学成份为SiO:和Al2o ,具有较好的火山灰活性;锂 盐渣的物理化学性质取决于锂辉石的品质、细度、燃烧 方式、温度和排放方法 .粉煤灰采用热电厂Ⅱ级粉煤 灰.锂盐渣和粉煤灰的化学成分见表1.水泥采用【l JIl 蛾眉牌525普通硅酸盐水泥;粗集料采用卵石,二级
钢渣矿渣掺合料对水泥性能的影响张作顺;徐利华;赛音巴特尔;廖洪强;孙鹏辉;郝洪顺【摘要】研究了钢渣的掺入量对水泥浆体性能的影响,以及钢渣单掺和钢渣与矿渣复掺对水泥胶砂强度的影响.结果表明:钢渣的掺入可以改善水泥浆体的流动性,凝结时间随钢渣掺量增加而延长.单掺钢渣时,水泥胶砂强度下降明显.钢渣与矿渣复掺会相互激发、相互促进水化,水泥胶砂强度变化不大,且钢渣在复合粉中的比例为20%,替代水泥量为50%时,28 d强度已超过基准样.【期刊名称】《金属矿山》【年(卷),期】2010(000)007【总页数】4页(P173-176)【关键词】钢渣;矿渣;掺合料;水泥胶砂强度【作者】张作顺;徐利华;赛音巴特尔;廖洪强;孙鹏辉;郝洪顺【作者单位】北京科技大学;北京科技大学;首钢环保产业事业部;首钢环保产业事业部;北京科技大学;北京科技大学【正文语种】中文钢渣是炼钢过程中产生的废弃物,排出量占钢产量的 10%~15%。
2008年我国的钢产量已达 5亿 t,钢渣的排出量近亿吨[1]。
目前,美国、德国、日本等主要产钢国的钢渣利用率在 95%以上。
由于种种原因,我国的钢渣并没有得到充分利用,利用率不足 50%,大量的钢渣如今已在各钢铁公司周围堆积成山,不仅占用了大量的土地,而且还污染环境、危害人体健康[2-3]。
在当前社会经济发展与资源短缺之间的矛盾变得日益突出的情况下,对钢渣资源化和高价值化利用的研究显得尤为重要。
钢渣的化学成分和水泥熟料的化学成分较接近,含有的硅酸二钙 (C2S)和硅酸三钙(C3S)等水硬性矿物具有胶凝性,可以替代部分水泥作为掺合料应用于水泥和混凝土生产中[4]。
经研究证明,钢渣粉与矿渣粉有很好的适应性,作为复合粉使用时,可以显著提高混凝土的强度值,特别是中后期的强度,还可提高混凝土抗氯离子扩散能力和抗冻性,降低混凝土的干缩率,提高混凝土耐久性等[5-6]。
本试验通过球磨的方式将钢渣和矿渣粉磨至一定的细度,采用单掺钢渣粉和钢渣矿渣复掺的方法,替代等量的部分水泥进行试验,研究钢渣矿渣复合微粉对水泥性能的影响。
C100超高强高性能混凝土技术研究摘要:通过充分利用高性能减水剂和多组分复合料的超叠加效应,对骨料和配合比重要参数的优化和优选,配制出强度满足要求的C100混凝土,并对其综合性能进行了研究,表明该C100混凝土工作性能优异、耐久性能良好,达到高性能混凝土要求。
关键词:C100高性能混凝土;制备技术;研究引言如今,高强高性能混凝土得到越来越多的应用。
为适应建筑需求,混凝土科学技术水平不断提高,C60—C70混凝土已经成为通用混凝土,许多结构开始使用C100及更高强度等级的混凝土,因此研究开发C100混凝土具有重要意义。
1配制C100高强高性能混凝土研究的主要关键因素低水胶比所需的优质原材料如下:水泥:选用P.O52.5中联水泥;外加剂:选择高性能外加剂的标准以达到减水率高、分散性好,满足混凝土和易性好且具有3h以上保塑功能;矿渣粉:主要作用是改善混凝土的工作性,故选择矿渣粉应以碱性为好;粉煤灰:选用SiO2和Al2O3含量高的粉煤灰,使其活性指数、颗粒填充效应发挥更佳;硅灰:选用硅灰颗粒细小、比表面积大、SiO2含量高,具有较高的火山灰活性者;粗集料:选择高强、致密、级配合理、粒型良好、粒径不大于20mm、质地均匀坚固的洁净碎石。
2C100强度试配多组分矿物掺合料合理组合匹配,以提升水泥石及其与集料的界面强度。
多组分矿物掺合具有特殊的技术效应,可用以下两个方面反映复合组分对混凝土性能的贡献。
一是通过对混凝土单位用水量的影响来体现复合组分的作用。
当混凝土用水量确定时,除外加剂能降低单位用水量,合理匹配的复合矿物掺合料也具有较强的减水作用。
它可以使混凝土单位用水量进一步减水,水胶比进一步降低。
二是通过强度贡献来反映复合掺合料的作用。
以下试验使用超细磨矿粉(矿粉的比表面积800m2/kg)。
2.1不同水胶比的混凝土拌合物性能与强度不同水胶比的混凝土配合比见表1,不同水胶比的混凝土拌合物性能与强度见表2。
复合掺合料对混凝土强度的影响
摘要:近年来,随着工程建设项目的增多,混凝土制备技术的应用也逐步增多,混凝土的性能会直接影响整个工程的质量。
因此,在混凝土制备中,往往会使用
一定量的复合掺合料来改善混凝土的各个性能指标,实现工程质量的控制。
复合
掺合料对混凝土的强度有着直接的影响,在混凝土的制备过程中,必须要结合工
程建设中混凝土的强度要求,对复合掺合料的种类与用量进行选择与控制。
基于此,本文分析了复合掺合料对混凝土强度的影响,有利于提高混凝土的整体水平。
关键词:复合掺合料;混凝土强度;影响
近年来,城市化与工业化的快速发展过程中,各种工业、民用与市政等建设
项目逐步增多,而这些项目中,混凝土都是不可或缺的重要材料。
混凝土的性能
会影响整个建筑结构的稳定性与安全性,施工人员必须要进行混凝土配合比的科
学设计,以提高混凝土的强度等性能。
相关研究表明,一些复合掺合料在混凝土
中的应用,能够改善混凝土的整体性能,对混凝土的强度指标有着一定的影响。
但是,由于复合掺合料类型的多样性,要实现混凝土的强度控制,需进行复合掺
合料种类的选择,并严格控制其用量。
1.材料和试验方法
1.1原材料
在本试验中,涉及的原材料主要包含了水泥、粉煤灰、石灰石粉、砂、碎石
与外加剂,这些材料都是混凝土的主要材料,根据工程的质量要求,各种材料的
相关性能如下:
(1)水泥:南宁华润水泥厂生产的P.O42.5水泥,该水泥的初凝与终凝时间
分别为164min和238min,3天和28天强度分别为29.5MPa,55.3MPa;水泥标
准稠度为26.3%;
(2)粉煤灰:粉煤灰的基本指标:细度为18%,需水量比达到100%,烧失
量为5.6%;
(3)石灰石粉。
该种石灰石粉属于超细石灰石粉,细度为9.8%,需水量比98%,烧失量33.45%;
(4)砂。
主要为干磨碎石人工砂,其中,砂的细度模数为2.8,含粉量为
9.5%,MB值为0.6;
(5)碎石。
5~20mm连续级配石灰石碎石。
(6)外加剂。
聚羧酸减水剂,固含量6.5%,减水率15.2%。
1.2试验方法
由于本次试验所检测的是复合掺合料对混凝土强度的影响,以抗压强度作为
试验检测指标。
为达到检测目的,相关的试验人员需要制备尺寸为
100mm×100mm×100mm的混凝土试块,在混凝土养护拆模结束以后,检测人员
需重点分析在不同的复合掺合料比重下混凝土强度的具体变化。
石灰石粉作为复
合掺合料,检测混凝土试块在3d、7d、28d不同龄期内的强度指标[1]。
2.石灰石复合超细矿物掺合料对混凝土强度的影响
在本试验研究中,混凝土中胶凝材料的用量相对固定,为480Kg/m3,此时,
通过分析矿物掺合料在胶凝材料中所占的不同比重,来获得石灰石粉、粉煤灰等
掺合料的用量对混凝土强度造成的直接影响。
2.1矿物掺合料占胶凝材料总量的30%
矿物掺合料用量为胶凝材料用量的30%,此时,不同石灰石粉掺量条件下混
凝土的配合比与工作性能如表1、表2所示。
从表1、表2可以看出,在其他混凝土原材料用量保持固定的情况下,石灰
石粉与粉煤灰掺量的变化对混凝土抗压强度的影响相对较小,在3d、7d与28d
的时间范围内,石灰石粉占矿物掺合料的50%、60%、70%、80%与90%,其抗压
强度即使存在一定的变化,其变化量也相对较小[2]。
而在28d的抗压强度比较下,其强度指标都远远高于3d与7d龄期的抗压强度,整体强度呈现出先下降后升高
的趋势。
从所有龄期混凝土的抗压强度比较来看,都呈现出先下降后升高的趋势,这说明虽然石灰石粉掺合料的应用虽然可以改善混凝土的抗压强度性能,但是,
要取得理想的应用效果,必须对掺量加以严格控制,否则,用量过多或者过少都
会产生极为不利的影响,对混凝土的质量控制极为不利[3]。
2.2矿物掺合料占胶凝材料总量的40%
矿物掺合料用量为胶凝材料用量的40%,此时,不同石灰石粉掺量条件下混
凝土的配合比与工作性能如表3、表4所示。
根据表3、4所呈现的结果,最终可以得知,在混凝土的坍落度不存在较大差异的情况下,混凝土的用水量与石灰石粉的掺量变化有着一定的关系,当石灰石
粉的掺量逐步由96kg变化到172.8kg的情况下,混凝土中的用水量逐步由
157.8kg减少至133.7kg,这说明在混凝土坍落度基本相同的情况下,石灰石粉掺
量的增加会使得混凝土内的用水量呈逐步降低的过程,石灰石粉的应用起到了减
水的效果,大大提高了混凝土的工作性,对于提高混凝土质量具有重要的意义[4]。
从表4所呈现的最终结果来看,虽然在该试验中水泥的用量是固定的,都为288kg/m3,但是,混凝土在28d龄期内其抗压强度指标也同样都在50MPa以上,这种情况说明了混凝土的强度指标并不是由混凝土原材料的水泥用量来确定的,
在实际的混凝土施工过程中,通过控制水泥用量并不能够起到优化混凝土性能、
改善混凝土强度的目的,最为关键的还是要降低水胶比,来满足混凝土的强度指标。
2.3矿物掺合料占胶凝材料总量的50%
矿物掺合料用量为胶凝材料用量的50%,此时,不同石灰石粉掺量条件下混
凝土的配合比与工作性能如表5、表6所示。
从表5和表6所呈现的最终结果来看,在坍落度不存在明显差异的情况下,
混凝土中的用水量与石灰石粉的掺量之间存在着紧密的联系,当石灰石粉掺量不
断增加的过程中,混凝土中的用水量逐步减小,而此过程中,坍落度保持着先增
加后减小的趋势[5]。
因此,此现象说明,石灰石粉的应用虽然改善了混凝土的总
体性能,保障了混凝土的工作性,但是,石灰石粉的应用过程中,需要严格控制
用量,根据配合比试验结果,来确定最佳的用量指标。
与前两组试验相比,水胶比明显降低,且当水胶比与前两组相接近时,其混
凝土的抗压强度明显降低,这说明水泥用量的减少影响了混凝土的抗压强度。
以
该组试验结果为例,在混凝土达到28d龄期内,混凝土随着石灰石粉掺入量的增加,总体上抗压强度的增幅并不明显,且存在一定的下降情况,需要在实际的施
工过程中,根据该试验结果来调整石灰石粉的用量。
结束语:
混凝土作为各种建筑工程项目中的主要材料,由于其使用材料的多样性,在
实际的施工过程中,为保障混凝土的良好性能,相关施工人员必须要进行混凝土配合比的科学设计,并严格控制各种材料的用量。
复合掺合料在混凝土中的应用虽然可以改善混凝土的强度指标,但是,需要严格根据混凝土施工的要求,进行用量的控制,以达到最佳的施工效果。
参考文献:
[1]王敏,刘天云,白航,刘超,董晨光,史伟.粉煤灰—矿粉复合掺合料对混凝土性能的影响[J].商品混凝土,2019(07):72-75.
[2]马雪英.硅质铁尾矿粉对混凝土强度性能影响研究[J].混凝土世界,2019(02):68-73.
[3]彭勇军.石灰石粉复合掺合料混凝土力学性能和工作性能研究[J].市政技
术,2019,37(06):259-262+265.
[4]路振刚,李炜,刘亚莲,赵阳,胡云鹤,张治洲,孟继慧,石亮.复合白云石掺合料对混凝土性能的影响[J].混凝土与水泥制品,2018(02):101-104.
[5]熊保恒,李永荃,张志建,张杰,樊明学.石灰石复合超细矿物掺合料对混凝土工作性和强度影响的研究[J].建设科技,2017(11):106.。
