模电设计仿真与测试报告_音响放大器一．设计要求(简单音频通带放大电路）（输入语音信号－麦克风）功放电路原则上不使用功放集成电路。
技术要求：（1）前置放大、功放：输入灵敏度不大于10mV,f L≤500Hz,f H≥20kHz；（2）有音量控制功能；（3）额定输出功率P O≥5Ｗ(测试频率：1kHz)；（4）负载：扬声器（８ 、５Ｗ）。
主要测量内容：最大输出功率，输出电阻，输入灵敏度，f L，f H。
二．设计思路1，要音量控制可用滑动变阻器调节2，输入可用差分放大电路，用高放大倍数三极管增大放大倍数，中间级采用共射放大增大倍数，输出采用消除交越失真的互补输出，同时作为功放电路，可用复合管。
三．仿真设计1, 原理图2，元件参数电源±15V3，静态工作点V0=-206.745uV≈0，符合要求。
4,输入灵敏度输入灵敏度当Vi=4mV时有如下数据：输出为8.168V波形如下：5，下限频率：即当幅值差不多为8.168/1.414=5.78时：由上图可知F1=103HZ<500HZ上限频率：即当幅值差不多为8.168/1.414=5.78时由上图可知F2=185KHZ>20KHZ6，最大输出功率Pmax=8.154*8.154/8=8.31W 7、输出电阻：E/(R1//r)=V1；E/(R2//r)=V2; V1=8.154 R1=8Ω,如右图：V2=8.367 R2=16Ω可求得输出电阻r≈1Ω四．PCB制作注意问题1）公共地线要宽，电源线要宽2）元件封装要注意电容的大小，大功率管要预留散热片空间3）由于第三极输出有两个大功放管，因此在制作PCB的时候要该封装，用header替代，这样在进行焊接电路板的时候会方便许多。
4）断点的设置，例如在第一级差放电路与反馈之间要设置断点，如图所示在第二级与第三级之间应该设置上下两个断点，如图所示有的地方为了方便电流的测量也可以适当的设置断点5）实验中出现的若干个问题及解决的方法1.虚焊，由于焊接的不牢，会导致在调节滑动变阻器的时候导致电流不稳定等问题，重新焊接一遍，尽量呈瘪平状。
音响放大器实验报告音响放大器实验报告引言：音响放大器是音频系统中至关重要的一部分，它能够将低电平的音频信号放大，以便我们能够听到清晰、高质量的声音。
本实验旨在通过搭建一个简单的音响放大器电路，探究其工作原理以及对音频信号的放大效果。
一、实验材料和方法1. 材料：- 电源：直流电源供应器- 放大器芯片：TDA2030- 电容：1000μF、220μF、10μF- 电阻：10KΩ、100KΩ、1KΩ- 音频输入：手机或电脑等音频源- 音箱：连接放大器输出的扬声器2. 方法：- 按照电路图连接电路：将电源正极连接到芯片的正极引脚，负极连接到芯片的地引脚；将音频输入信号连接到芯片的输入引脚；将扬声器连接到芯片的输出引脚。
- 打开电源供应器，调节输出电压为12V。
- 播放音频源，观察放大器的放大效果。
二、实验结果经过搭建和连接电路后，我们成功地搭建了一个简单的音响放大器电路。
在实验过程中，我们使用了一首流行歌曲作为音频源。
1. 放大效果：通过观察和听觉感受，我们可以清晰地感受到音响放大器对音频信号的放大效果。
原本微弱的音频信号在经过放大器的放大后，变得更加清晰、高亢，并且能够更好地传达音乐的细节和情感。
2. 音质：在实验过程中，我们发现音响放大器对音质的影响是显著的。
经过放大器的放大后，音乐的低音和高音更加丰富，中音更加饱满，整个音域得到了更好的平衡。
音响放大器的存在使得音乐听起来更加立体、自然，给人一种身临其境的感觉。
3. 噪声：在实验过程中，我们也观察到了一些噪声的存在。
这些噪声可能来自于电源供应器、音频源以及电路本身。
为了减少噪声的影响，我们可以采取一些措施，如使用高质量的电源供应器、优化音频源的输出以及增加滤波电路等。
三、实验讨论音响放大器作为音频系统的重要组成部分，其放大效果和音质对整个音频系统的表现起着关键作用。
通过本次实验，我们深入了解了音响放大器的工作原理和对音频信号的放大效果。
1. 放大原理：音响放大器主要通过放大器芯片来实现对音频信号的放大。
REPORTING2023 WORK SUMMARY音响放大器实验报告目 录CATALOGUE •实验目的•实验设备与材料•实验步骤与操作•实验结果与分析•实验总结与建议PART01实验目的0102了解音响放大器的基本原理放大器主要由输入级、电压放大级、功率放大级和输出级组成，各部分协同工作，实现对音频信号的放大和输出。
音响放大器的基本原理是利用电子元件将微弱的音频信号进行放大，然后推动扬声器发声。
学习音响放大器的设计和制作在设计和制作音响放大器时，需要考虑电路设计、元件选择、布局布线等因素，以确保放大器的性能和稳定性。
掌握音响放大器的性能测试方法音响放大器的性能测试主要包括频率响应、失真度、动态范围等指标的测量。
频率响应是指放大器在不同频率下的增益变化情况，失真度是指放大器对音频信号的畸变程度，动态范围是指放大器能够处理的最低信号和最高信号之间的范围。
通过这些性能指标的测试，可以全面评估音响放大器的性能和表现，为进一步优化和改进提供依据。
PART02实验设备与材料用于产生不同频率和幅度的正弦波信号，作为音频放大器的输入信号。

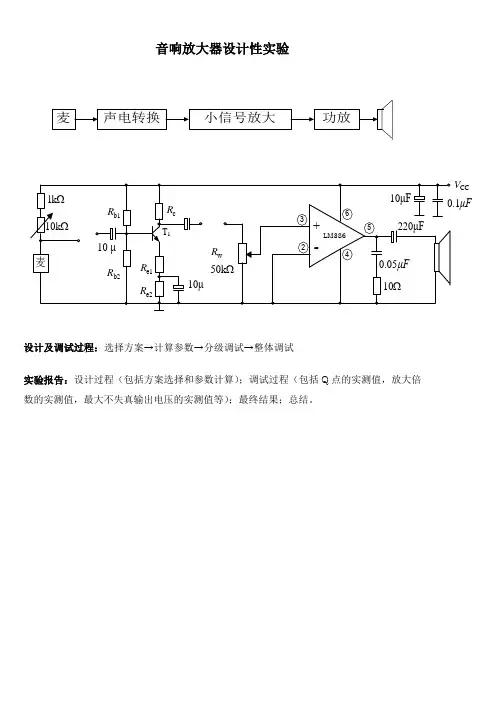

音频信号源信号发生器如LM386等，具有低噪声、高带宽、低失真等特点。
集成放大器芯片将放大后的音频信号进行功率放大，驱动扬声器发声。
功率输出级电路音频功率放大器模块电容、电阻、电感等电子元件电容用于滤波、耦合、去耦等，以改善音频信号质量。
电阻用于限制电流、调节音量等。
电感用于扼流圈、滤波等。
面包板用于搭建电路，便于连接和调试。
杜邦线用于连接各个电子元件的引脚。
面包板、杜邦线等搭建工具示波器、万用表等测量工具示波器用于观察信号波形，分析电路性能。
万用表用于测量电压、电流、电阻等参数，确保电路正常工作。
PART03实验步骤与操作准备所需元件电阻、电容、电感、二极管、晶体管等。
搭建电路按照电路图将各个元件连接起来，搭建音响放大器电路。
设计电路图根据音响放大器原理图，绘制详细的电路图。
沈阳工业大学信息科学与工程学院设计题目：音响放大器专业：小组成员：2021年11月29日第一章方案设计与论证1．基本要求：（1）正弦信号输入电压幅度为5～700mV，等效负载电阻为R L为8Ω条件下，应满足：①额定输出功率P OR ≥10W；②带宽B W ≥50～10 000Hz；③在P OR下和B W内的非线性失真系数≤ 3%；④在P OR下的效率≥ 55%⑤在前置放大级输入端交流短接到地时，R L=8Ω上的交流声功率≤10mW；⑥整体电路的联调与试听。
（2）设计并制作满足本设计任务要求的稳压电源2．设计方案：由于设计要求不是对单一信号频率实施放大，而是对一个输入电压变化幅度大（5—700mV）,频带范围宽（50—10000Hz）的频带信号实施功率放大，所以不能只从简单的功率放大上考虑，至少应从以下几方面作较为全面的考虑：1、解决本设计的电路对信号源，尤其是信号幅度小的时候的影响。
2、要求对整个频带内不同频率成分，不同电压幅度信号都要均匀放大。
因此，本设计所要求的功率放大电路，应该是一个既能有效实施隔离，完成电路阻抗匹配；又能在所规定的频带内进行信号均衡放大额定一种实用型电路。
所以将输入信号通过均衡电路处理之后，送入功率放大器，提升到所需的额定输出功率。
依据设计要求，我们可确定音响放大器的基本组成框图如下，电路由话音放大器、电子混响器、前置放大器、音调控制器、功率放大器以及稳压电源组成：话音放大器：话音放大器的作用是不失真地放大音频信号。
电子混响器：电子混响器是用电路模拟声音的多次反射，产生混响效果，使声音听起来具有一定的深度感和空间立体感。
混合前置放大器：混合前置放大器的作用是将音乐信号和电子混响后的声音信号混合放大。
音调控制器：音调控制器主要是控制、调节音响放大器的幅频特性。
功率放大器：功率放大器的作用是给音响放大器的负载RL提供一定的输出功率。
第二章各模块电路原理与仿真1、话音放大器由于话筒的输出信号一般只有5mV左右，而输出阻抗达到20K 亦有低输出阻抗的话筒如（20欧，200欧等），所以话筒放大器的作用是不失真地放大声音信号（最高频率达到10KHz）。
