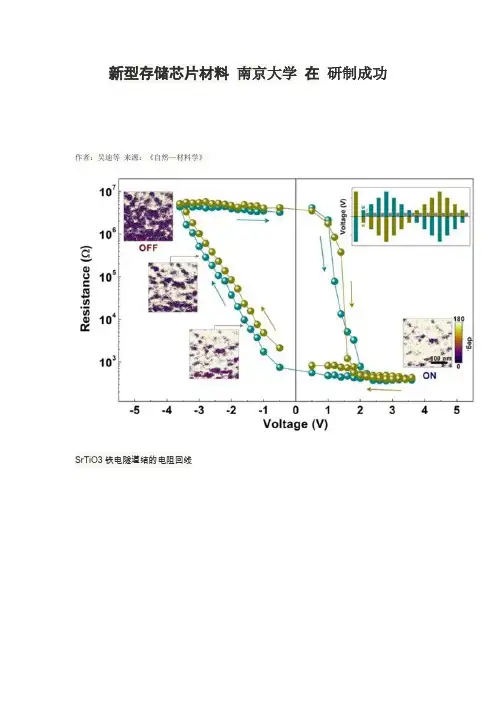

新型存储芯片材料南京大学在研制成功作者：吴迪等来源：《自然—材料学》SrTiO3铁电隧道结的电阻回线aSrTiO3薄膜的表面形貌,b铁电性能,cd针尖写入的畴结构,e于畴结构对应的隧穿电流分布南京大学青年学者联谊会成员、现代工程与应用科学学院吴迪教授课题组在铁电隧道结研究方面取得重要进展。
他们首次提出并制备了基于金属/超薄铁电薄膜/半导体隧穿结构的新型铁电阻变存储器件，获得了巨大的电阻开关比，极大地提高了铁电隧道结的性能。
该论文近日在线发表于《自然—材料学》期刊网站上。
非易失性存储器在断电时仍能保持所存储的数据。
随着小型化便携式电子产品的普及，对高密度非易失性存储器的市场需求越来越大。
目前，主流的非易失性存储(即U盘使用的FLASH 方案)面临功耗大、集成度已逼近其物理极限等瓶颈。
发展新的非易失性存储方案成为必由之路。
以铁电隧道结为存储单元的铁电阻性存储近来备受关注。
铁电隧道结是一个金属/超薄铁电薄膜/金属三明治结构，以几个纳米厚度的铁电层作为电子隧穿势垒，铁电层中自发极化翻转使得势垒高度在高低两个值中变化，而从在隧道结中获得高、低两个非挥发电阻态。
铁电隧道结具有非破坏性读出、高存储密度、超快数据访问、低能耗等优势，因而被认为有望突破传统的非挥发存储的瓶颈。
铁电隧穿阻变的电阻开关比越高，应用前景越明朗，但是以往的工作得到的电阻开关比只有几倍到几百倍，限制了它的应用前景。
南京大学吴迪教授课题组注意到隧穿机率同时依赖于势垒的高度和宽度，借鉴铁电场效应器件工作原理，提出基于金属/超薄铁电薄膜/半导体结构的新型铁电隧道结，通过铁电场效应，实现极化翻转对势垒高度和宽度的同时调控，获得增强的电阻开关比。
课题组经过大量实验，成功地在Nb:SrTiO3半导体衬底上外延了厚度仅为7个晶胞高度(约3 nm)的高质量BaTiO3铁电薄膜，并获得了稳定的极化翻转；在Pt/BaTiO3/Nb:SrTiO3隧穿结构中实现了高达104的电阻开关比，比此前报道的最好结果提高了两个数量级，并且表现出可靠的阻态翻转重复性和长时间的数据保持性。

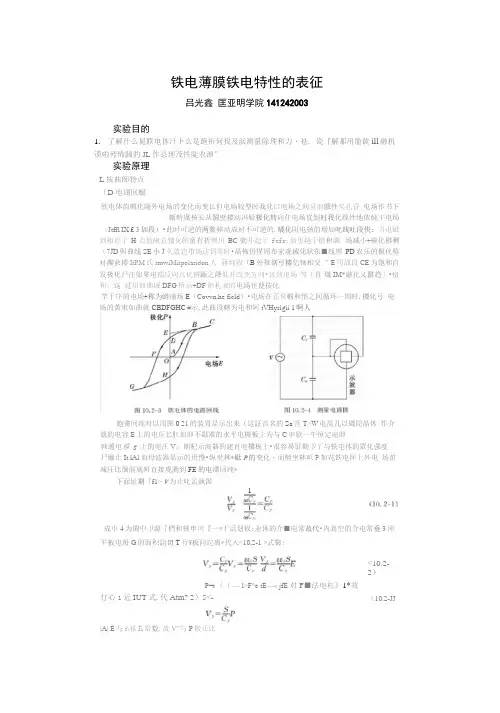

铁电薄膜铁电特性的表征吕光鑫 匡亚明学院141242003实验目的1. 了解什么晁联电休汁卜么是跑祈何找及浜测量除理和力・袪. 瓷『解那用舱飲ill 融机谟啦殍怖歸豹JL 作总理茂性陡农泄"实验原理L 按曲師特点 （D 电诩回蜒欣电体韵槻化随外电场的变化而变仏但电场较型时我化口电场之间呈前戲性矣孔昏 电场作书下斷畤厲核长从圖壁楼动冯疑极化转向住电场從剝时我化线性地依純干电场（Jtffl IX £ 3加段）•此时可逆的两鳖移动成対不可逆的.橇化阻电扬的增加叱线吐段快: 当电砒到相直于H 点值瞅总犠化帕童有折增川BC 動井起于fefr,如里趟于楂和訓 场减小+檢化榔稠（7JD 與曲线SE 小J 久致岂巾场达到零时•晶怖仍惺周布宏观械化狀东■线理 PD 农乐的概化称対擱兪楼ItPM 氏rmwiMitpolaridon 人 蔣纯段（B 外推剖弓楼亿轴相交 ” E 用战段CE 为饱和自发扱化尸注如果电糯反向点化耕甌之降低井改变方向•直到电场 等「苴 熾IM*融化乂欝趋」•忸和。
这 过用皿曲域DFG 所示+DF 附札表的电场宦便按化竽于序的电场+称为蟒瑜场E （Covvn.he field ）•电场在正负帼和悄之间循环一周时.機化弓 电场的黃束如曲就CBDFGHC #示.此曲段轄为电和阿tVHyslgii 1啊人胞莆冋纯对以用图0 21的装胃显示岀来（这証咅名的Sa 営T>W 电鬲几以磯陀晶休 作介就的电容E 上的电压匕肚加即不敲器的水平电槻板上为与C 申联一牛恒定电即韩通电蓉 g 上的电圧V ；期杞示波器的建直电機板上•很容易证期卩丫与铁屯体的眾化强度 尸礦止l 血母波器显示的用慢•纵坐林*砥P 的变化・而檀坐林叭P 加花铁电怀上外电 场苗减圧比個丽就町直接观测到FE 的电滯回纯*下面址期「f1> V 为止叱盂埶国成屮4为閨中卩源「們和顿申川『一*于话划钗:业休的介■电常故代•内真空的介电常垂3沖 平板电毎G 的面积詛切T 行¥板问竝离*代入<10,2-1 >式醫:P=t （（ — l>F^e tE —« jfE 对F ■法电杠》1*故仃心1近IUT 式.代Atm? 2）5<-|A| E 与t\祁Ji 常数.故V”与P锻止比<10.2-2）（10.2-JJ<L0.2-D1(2)居里点Te为温度高于桨一临界温戍八时•品休的斎电性浦失.这一温度称为铁电体的居里点。
两表面层铁电薄膜体介质层效应理论研究王春栋; 滕保华; 程登木; 周飞【期刊名称】《《四川师范大学学报（自然科学版）》》【年(卷),期】2011(034)005【总页数】6页(P684-689)【关键词】铁电薄膜; 相图; 体介质层; 两表面层【作者】王春栋; 滕保华; 程登木; 周飞【作者单位】电子科技大学物理电子学院四川成都610054; 电子科技大学微电子与固体电子学院四川成都610054; 南京航空航天大学高新技术研究院江苏南京210016【正文语种】中文【中图分类】BH77.80铁电薄膜材料由于具有压电效应、热释电效应、电光效应、声光效应、光折变效应、非线性光学效应和高介电系数等优良特性，所以近几十年来铁电薄膜及集成铁电器件一直是材料科学工程、电解质物理、微电子与光电子等领域科技人员关注和研究的热点之一.其中Pb(ZrxTi1-x)O3(PZT)薄膜由于具有低工作电压、高介电常数、相对大的剩余极化强度和压电常数等特点，成为铁电非易失存储器、微机电系统、热电传感器和场效应晶体管的首选材料.然而由于其显著的疲劳特性及高退火温度容易形成烧绿石相，使人们不断通过各种方法从实验上和理论上进行其改性研究［1］.理论上，运用最多的是P.G.de Gennes［2］提出的微观的横场伊辛模型(TFIM)来研究铁电薄膜的性质.该模型假设铁电薄膜是由横场中具有交换相互作用的赝自旋组成.虽然早在1944年L.Onsager［3］就发表了平面正方二维伊辛模型的精确解，然而三维的TIM至今还没有得到精确解.近年来发展了许多近似方法及格林函数法来处理该模型，J.M.Wesselinowa［4-5］运用格林函数系统地研究了铁电薄膜的TIM相图和动力学性质.王春雷等［6］和H.K.Sy［7］运用平均场近似理论研究了铁电薄膜和铁电超晶格相变中的表面效应和尺寸效应.曲保东等［8］研究了铁电薄膜的自然极化特点和介电磁化系数.滕保华等［9］运用高阶退耦合近似格林函数方法研究了各参量对相图的影响.最近从理论上研究了插入层［10］和晶种层［11］对薄膜的影响，发现选择交换相互作用大的而横场参量小的插入层和晶种层能明显提高薄膜的居里温度和极化.本文基于横场伊辛模型，获得了一个适合于研究具有体介质层的任意层数两表面层铁电薄膜相变性质的递归公式.基于该公式讨论具有两层表面层铁电薄膜的体介质层的交换相互作用和横场参量对相图的影响.研究体介质层的交换相互作用参量过渡值和横场参量之间的关系，体介质层的横场参量过渡值和交换相互作用参量之间的关系及两表面层对整个铁电薄膜的影响.1 模型及其理论处理为了简单起见，下面的讨论中将体介质层视为交换相互作用参量比原铁电薄膜(A材料)的交换相互作用参量大、而横场参量比原来小的另外一种铁电材料(B材料).这样具有两个表面层的带有体介质层的铁电薄膜就可以用具有两个表面层的A/B型(两种不同材料结构)简立方格子赝自旋模型来表示(见图1).该系统的哈密顿量［6-12］可写成下列形式其中，Ωi是横场参量，和是格点i处自旋算符沿x和z方向的分量，Jij是第i个和第j个格点位置处的交换相互作用参量只对最近邻的格点求和.如图1所示，ΩA和ΩB分别代表A材料(原铁电薄膜层)和B材料(体介质层)的横场参量;ΩSA为与原铁电薄膜层相接触的两表面层横场参量;ΩSB为与体介质层相接触的两表面层横场参量;JA为材料A的层间和层内的交换相互作用参量;JB是体介质层材料B的层间和层内交换相互作用参量;JSA为与原铁电薄膜层相接触的两表面层的交换相互作用参量;JSB为与体介质层材料B相接触的两表面层的交换相互作用参量.在界面处，A和B材料层的两体交换相互作用参量［13］为横场参量为采用类似于于文献［10］中用的平均场近似理论，并假设同一层的赝自旋具有相同值，则第i层沿z方向的自旋平均值可表示成如下形式当温度接近居里温度时，〈〉将趋于零，对于具有体介质层的两表面层铁电薄膜将有下列线性方程：对于与原铁电薄膜层相接触的两表面层有对于原铁电薄膜层(材料A)有对于体介质层薄膜(材料B)有对于与体介质层接触的两表面层有其中，Si代表基于方程(5)～(13)，可得到系数矩阵(14)，其中类似于对同种材料组成的n层铁电薄膜［7］的讨论，这一系数矩阵可写成下列递归方程其中并且有A0=1，A-1=0，B0=1，B-1=0，以及基于方程(15)，就可讨论任意层数体介质层对带有两个表面层铁电薄膜相变性质的影响.2 计算结果及分析主要运用方程(15)展示体介质层对具有两表面层铁电薄膜的影响.如上面已经提及的，为简单起见，在本文中将体介质层考虑成与原铁电薄膜不同的另一种材料(材料B)，通过比较不同的介质层的较大的交换相互作用参量和较小的横场参量对相图的影响，来研究介质层对铁电薄膜相图的影响.本文中相图主要讨论居里温度与表面交换相互作用参量JSB的关系［7，9］，同时也列举了居里温度和表面横场参量ΩSB的关系相图［10-12］.文中沿用滕保华等［9］的定义，用FPD代表铁电相决定相图，PPD代表顺电相决定相图.为简单起见，本文研究共10层铁电薄膜情形，其中4层表面层，3层介质层(材料B)，3层原铁电薄膜层(材料A).数值计算结果展示在图2中.图2展示了体介质层的横场参量对相图的影响，即对不同的ΩB的JSB-TC曲线.从图中可以发现相图敏感地依赖于介质层的横场参量ΩB.图2(a)中当体介质层的横场参量较大时，如图中的ΩB/J=3.542 8时，相图中的铁电区只占很小的一部分，而顺电相占据相图中的大部分面积，这就是顺电相决定相图PPD.而当体介质层的横场参量取较小值，如ΩB/J=2.101 3时，此时情况正好相反，铁电相占据相图大部分面积，而顺电相只占据小部分，这就是铁电相决定相图(FPD).同时还可以发现图2(a)中存在从铁电相向顺电相的过渡区，即图中的ΩB/J=2.833 29所对应的曲线(其曲线上每一点所对应的温度即为居里温度)，称该过渡曲线所对应的值为过渡值.从图2中可看到，随着温度增加时，越过该过渡曲线，便由铁电区进入了顺电区，这也就是该相图的过渡特征.同时比较图2(a)、(b)、(c)，会发现随着介质层交换相互作用参量的增加(本文中所讨论的介质层的交换相互作用参量值比原铁电薄膜的大)，介质层的横场参量的过渡值在增加，同时相图中的铁电区也在增加.这说明介质层的交换相互作用的增大将导致薄膜的居里温度增加.综上所述，说明横场参量是顺电相产生的原因，交换相互作用是铁电相产生的原因.铁电相和顺电相的出现是横场参量和交换相互作用参量相互竞争的结果.所以实验中要选择交换相互作用参量大而横场参量小的介质层来提高整个薄膜的居里温度，改善薄膜的铁电性能.图2中通过比较(a)、(b)、(c)讨论了体介质层的交换相互作用参量对相图的影响.为了更直观的展现其对相图的影响，在图3中，将在同一图中比较体介质层的交换相互作用参量对相图的影响.与图2中所讨论的体介质层的横场参量过渡值相类似，本图中也存在体介质层的交换相互作用参量的过渡值.而与图2中横场参量对相图影响不同的是在本图中可以发现体介质层的交换相互作用越大铁电区越大.这一结论与对通常铁电薄膜的研究相一致［7］.观察图4，可发现当介质层的交换相互作用参量增加时，其横场参量的过渡值也在增加.此即表示对于较大的JB/J，需要较大的ΩB/J才能导致从铁电相向顺电相的转变.换言之，增大介质层的交换相互作用参量将增大从铁电相向顺电相转变的难度.另外从图4中还能发现随着JB/J增加，横场参量的过渡值增加速率也在增加. 从图5中也能看到当介质层的横场参量增加时，交换相互作用参量的过渡值也在增加，即对于较大的ΩB/J，只有较大的JB/J才能导致从顺电相向铁电相的转变.而图5的特征与图4的特征不一样，ΩB/J和 JBC/J存在线性关系，其线性关系为JBC/J=0.359ΩB/J+0.049.这说明体介质层的交换相互作用参量对相图的影响要比其横场参量对相图的影响稍大些.在图2、3中研究了体介质层的横场参量和交换相互作用参量对相图的影响，发现横场参量和交换相互作用参量均存在过渡值，并且发现材料的这两个参量并不是互相独立的，而是相互影响相互制约的，故在图5、6中将分别研究体介质层的交换相互作用参量对横场参量过渡值的影响及介质层的横场参量对其交换相互作用参量的过渡值的影响.在图2～5中研究了体介质层的交换相互作用参量和横场参量对相图的影响及对相互之间的过渡值的影响.图6中将研究当体介质层(B材料)和原铁电薄膜(A材料)的交换相互作用参量和横场参量都取确定值(本图中选取体介质层的交换相互作用比原铁电薄膜的大，而横场参量比原铁电薄膜的小的情形)时，与体介质层相接触的表面的交换相互作用对相图ΩSB-TC的影响.从图中发现当JSB/J从0.1增加到0.25时，铁电区将敏感地随之增加，同时也发现当取确定的ΩSB时，表面相互作用JSB/J的增加也将导致整个薄膜居里温度的增加.这一结果与文献［7］对通常铁电薄膜的表面效应的研究相一致.3 结语本文基于横场伊辛模型，运用理论上获得的适合于研究具有体介质层的任意层数两表面层铁电薄膜相变性质的递归公式，讨论了体介质层的加入对整个铁电薄膜相变性质的影响.结果显示，体介质层的交换相互作用参量的增大，能导致相图中铁电区的增加、薄膜的居里温度增大、横场参量过渡值的增大;体介质层的横场参量的增大，能导致相图中铁电区的减小、薄膜居里温度的减小、交换相互作用参量过渡值的增大;而体介质层的交换相互作用参量对薄膜的影响比其横场参量稍大些.此外，与体介质层接触的表面层对相图和居里温度也有很大的影响.尽管文中所呈现的体介质层效应是定性的，希望能对实验中铁电薄膜性能改性有所理论指导.参考文献［1］王英龙，魏同茹，刘保亭，等.外延PbZr0.4Ti0.6O3薄膜厚度对其铁电性能的影响［J］.物理学报，2007，56(5)：2931-2936.［2］de Gennes P G.Collective motions of hydrogen bonds［J］.Solid State Commun，1963，1(6)：132-137.［3］Onsager L.Crystal statistics I：A two-dimensional model with anorder-disorder transition［J］.Phys Rev，1944，B65：117-149.［4］Wesselinowa J M.On the theory of thin ferroelectric films［J］.Phys Stat Sol(b)，2001，223：737-743.［5］Wesselinowa J M.Properties of ferroelectric thin films with a first-order phase transitions［J］.Solid State Commun，2002，121(2)：89-92. ［6］Wang C L，Xin Y，Wang X S，et al.Phase transition properties offerroelectric superlattices with three alternative layers［J］.Phys Lett，2000，A268：117-122.［7］Sy H K.Surface effects in an alternating magnetic superlattice［J］.Phys Rev，1992，B45(1)：4454-4459.［8］Qu Bao-dong，Zhong Wei-lei，Zhang Pei-lin.Phase-transition behavior of the spontaneous polarization and suspeptibility of ferroelectric thin film［J］.Phys Rev，1995，B52(2)：766-770.［9］Teng B H，Sy H K.Green’s function investigati on of transition properties of the transverse Ising model［J］.Phys Rev，2004，B70(10)：104115-104120.［10］Wang Chun-dong，Teng Bao-hua，Zhang Xian-jun，et al.Phase transition properties of ferroelectric thin film with one distinct inserting-layer［J］.Mod Phys Lett，2008，B22(31)：1-13.［11］Wang Chun-dong，Teng Bao-hua，Zhang Xian-jun，etal.Investigation of the seeding-layer effect on a ferroelectric thin film with the transverse Ising model［J］.Phys，2009，A388(38)：1472-1478. ［12］Kaneyoshi T.Phase diagrams of a transverse Ising superlattice based on two theoretical frameworks［J］.Phys，2001，A293(1)：387-398. ［13］Qu Bao-dong，Zhong Wei-lei，Zhang Pei-lin.Ferroelectric supperlattice with first-order transition［J］.Ferroelectrics，1997，197：23-26.［14］Wang Chun-lei，Qin Zi-kai，Zhang Jing-bo.Green’s function theory of phase transition in PbHPO3and PbDPO4ferroelectrics［J］.Ferroelectrics，1988，77：21-29.［15］Zhou Jing，Lv Tian-quan，Cui Lian，et al.Phase transition properties of finite size ferroelectric thin film with structural transition zones［J］.J Appl Phys，2008，104：124105-124112.［16］Lu Z X，Teng B H，Lu X H，et al.Investigation of the crossover properties for the interaction parameters of a ferroelectric thin film ［J］.Solid State Commun，2009，149(29/30)：1176-1179.［17］穆轶，侯邦品.增加光子对和减少光子对相干态的等阶Y压缩效应［J］.四川师范大学学报：自然科学版，2007，30(5)：610-614.［18］丁迎春，徐明，沈益斌，等.γ-Si3N4在高压下的光学性质研究［J］.四川师范大学学报：自然科学版，2007，30(6)：755-759.。

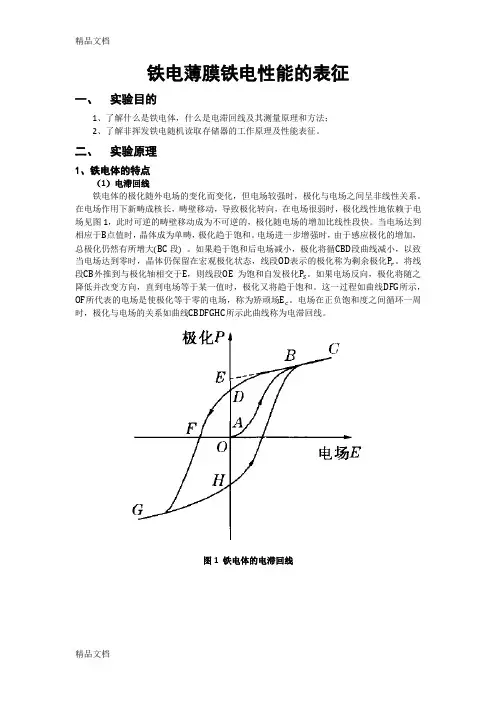

铁电薄膜铁电性能的表征一、实验目的1、了解什么是铁电体，什么是电滞回线及其测量原理和方法；2、了解非挥发铁电随机读取存储器的工作原理及性能表征。
二、实验原理1、铁电体的特点（1）电滞回线铁电体的极化随外电场的变化而变化，但电场较强时，极化与电场之间呈非线性关系。
在电场作用下新畴成核长，畴壁移动，导致极化转向，在电场很弱时，极化线性地依赖于电场见图1，此时可逆的畴壁移动成为不可逆的，极化随电场的增加比线性段快。
当电场达到相应于点值时，晶体成为单畴，极化趋于饱和。
电场进一步增强时，由于感应极化的增加，总极化仍然有所增大段。
如果趋于饱和后电场减小，极化将循段曲线减小，以致当电场达到零时，晶体仍保留在宏观极化状态，线段表示的极化称为剩余极化。
将线段外推到与极化轴相交于，则线段为饱和自发极化。
如果电场反向，极化将随之降低并改变方向，直到电场等于某一值时，极化又将趋于饱和。
这一过程如曲线所示，所代表的电场是使极化等于零的电场，称为矫顽场。
电场在正负饱和度之间循环一周时，极化与电场的关系如曲线所示此曲线称为电滞回线。
图1 铁电体的电滞回线图2 测量电路图电滞回线可以用图2的装置显示出来（这就是著名的 Sawyer-Tower 电路），以电晶体作介质的电容 上的电压 是加在示波器的水平电极板上，与 串联一个恒定电容 （即普通电容）， 上的电压 加在示波器的垂直电极板上，很容易证明 与铁电体的极化强度 P 成正比，因而示波器显示的图象，纵坐标反映 的变化，而横坐标 与加在铁电体上外电场强成正比，因而就可直接观测到 的电滞回线。
下面证明 和 的正比关系，因式中 为图中电源 的角频率； ， 为铁电体的介电常数， 为真空的介电常数， 为平板电容 的面积，d 为平行平板间距离，代入上式得：根据电磁学对于铁电体， ，故有后一近似等式，代入上式 ，因 与 都是常数，故 与 成正比。
（2）居里点当温度高于某一临界温度 时，晶体的铁电性消失。

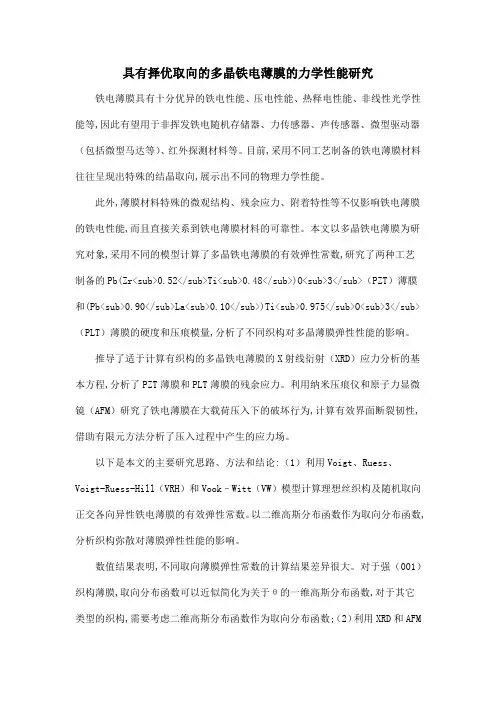

具有择优取向的多晶铁电薄膜的力学性能研究铁电薄膜具有十分优异的铁电性能、压电性能、热释电性能、非线性光学性能等,因此有望用于非挥发铁电随机存储器、力传感器、声传感器、微型驱动器（包括微型马达等）、红外探测材料等。
目前,采用不同工艺制备的铁电薄膜材料往往呈现出特殊的结晶取向,展示出不同的物理力学性能。
此外,薄膜材料特殊的微观结构、残余应力、附着特性等不仅影响铁电薄膜的铁电性能,而且直接关系到铁电薄膜材料的可靠性。
本文以多晶铁电薄膜为研究对象,采用不同的模型计算了多晶铁电薄膜的有效弹性常数,研究了两种工艺制备的Pb(Zr<sub>0.52</sub>Ti<sub>0.48</sub>)O<sub>3</sub>（PZT）薄膜和(Pb<sub>0.90</sub>La<sub>0.10</sub>)Ti<sub>0.975</sub>O<sub>3</sub>（PLT）薄膜的硬度和压痕模量,分析了不同织构对多晶薄膜弹性性能的影响。
推导了适于计算有织构的多晶铁电薄膜的X射线衍射（XRD）应力分析的基本方程,分析了PZT薄膜和PLT薄膜的残余应力。
利用纳米压痕仪和原子力显微镜（AFM）研究了铁电薄膜在大载荷压入下的破坏行为,计算有效界面断裂韧性,借助有限元方法分析了压入过程中产生的应力场。
以下是本文的主要研究思路、方法和结论:（1）利用Voigt、Ruess、Voigt-Ruess-Hill（VRH）和Vook–Witt（VW）模型计算理想丝织构及随机取向正交各向异性铁电薄膜的有效弹性常数。
以二维高斯分布函数作为取向分布函数,分析织构弥散对薄膜弹性性能的影响。
数值结果表明,不同取向薄膜弹性常数的计算结果差异很大。
对于强（001）织构薄膜,取向分布函数可以近似简化为关于θ的一维高斯分布函数,对于其它类型的织构,需要考虑二维高斯分布函数作为取向分布函数;（2）利用XRD和AFM分析溶胶-凝胶法制备的PZT和磁控溅射法制备的PLT铁电薄膜的相组成、结晶取向和表面轮廓等微观结构特征。
铁电薄膜材料及其应用铁电体是一类具有自发极化的介电晶体，且 其极化方向可以因外电场方向反向而反向。
存在自发极化是铁电晶体的根本性质，它来 源于晶体的晶胞中存在的不重合的正负电荷 所形成的电偶极矩。
具有铁电性，且厚度在数十纳米至数微米的 薄膜材料，叫铁电薄膜。
从二十世纪八十年代以来，铁电材料的研 究主要集中于铁电薄膜及异质结构、聚合 物铁电复合材料、铁电液晶等方面。
目前，由铁电薄膜与Si半导体集成技术相 结合而发展起来的集成铁电学 （Integrated Ferroelectrics）及相关集 成铁电器件的研究，已成为铁电学研究中 最活跃的领域之一，亦在信息科学技术领 域中显示出诱人的应用前景，受到了材料 物理、凝聚态物理、陶瓷学、微电子学和 信息科学等领域中众多学者的关注。
图1 铁电体电滞回线示意图铁电体的基本性质铁电体的基本性质就是铁电体的极化方向 随外电场方向反向而反向。
极化强度与外电场的关系曲线如图1所示， 此曲线即电滞回线（hysteresis loop）。
图中PsA是饱和极化强度， Pr是剩余极化强 度， EC是矫顽场。
铁电体的基本性质由于晶体结构与温度有密切的关系，所以 铁电性通常只存在于一定的温度范围内。
当温度超过某一特定的值时，晶体由铁电 (ferroelectric)相转变为顺电 （paraelectric）相，即发生铁电相变， 自发极化消失，没有铁电性。
这一特定温度Tc称为居里温度或居里点 (Curie Temperature)。
铁电体的基本性质在居里点附近铁电体的介电性质、弹性性 质、光学性质和热学性质等，都要出现反 常现象，即具有临界特性。
在Tc时，介电系数、压电系数、弹性柔顺系 数、比热和线性电光系数急剧增大。
例如：大多数铁电晶体，在Tc时介电常数可 达104～105，这种现象称为铁电体在临界温 度附近的“介电反常”。
铁电体的基本性质当温度高于Tc时，介电系数与温度的关系服从居 里－外斯定律(Curie-Weiss Law)：ε = c (T − T ) 0式中，c为居里常数(Curie constant )，T为绝 对温度，To为顺电居里温度，或称为居里-外斯 温度，它是使ε→ ∞时的温度。
